Снабберный модуль СБ-2-1


Снабберный модуль СБ-2-1
СБ-2-1 100Ом 0,1мкФ УХЛ4
300.00 руб. с НДС

СБ-2-1 20Ом 0,1мкФ УХЛ4 Купить
300.00 руб. с НДС


  • 2 защитные снабберные цепочки в одном, ультратонком корпусе (13мм)
  • Предназначен для подавления выбросов напряжения, возникающих при коммутации индуктивных компонентов (электромагнитные реле, пускатели, контакторы и пр.)
  • Применение защитных RC-цепочек в несколько раз увеличивает срок службы контактов коммутирующих обмотки
  • Уменьшаются помехи, возникающие при коммутациях

НАЗНАЧЕНИЕ
 Модуль СБ-2-1 предназначен для защиты коммутирующих контактов от разрушительного действия выбросов напряжения возникающих при коммутации обмоток электромагнитных устройств, таких как: реле, контакторы, электромагнитные пускатели и пр. Также модуль может применяться для уменьшения скорости нарастания напряжения dU/dt различных силовых полупроводниковых приборов (мощные транзисторы, тиристоры симисторы и пр).

КОНСТРУКЦИЯ
 Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2. Модуль устанавливается параллельно коммутируемой обмотке или параллельно контакту, коммутирующего обмотку. Предпочтительно устанавливать параллельно обмотке, т.к. в этом случает короче путь протекания тока от обмотки до снаббера, а соответственно, меньше создаваемых помех. При токах коммутации более 5А, цепи А-А и В-В можно включать параллельно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СБ-2-1
Параметр
Ед.изм.
СБ-2-1 100Ом
СБ-2-1 20Ом
Номинальное рабочее напряжение
В
250
Максимальное рабочее напряжение
В
400
Емкость конденсатора снаббера мкФ 0,1
Рабочее напряжение конденсатора снаббера В 630
Сопротивление резистора снаббера Ом 100 20
Мощность резистора снаббера Вт 1
Степень защиты корпус/клеммы в соответствии с ГОСТ 14254-96

IP40/IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4
Диапазон рабочих температур
0C
-25...+55
Температура хранения 0C -40...+70
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность % до 80 (при 250C)
Рабочее положение в пространстве

произвольное
Режим работы   круглосуточный
Габаритные размеры
мм
13х93х62
Масса, не более
кг
0,12

ОСЦИЛЛОГРАММЫ "С" И "БЕЗ" ПРИМЕНЕНИЯ СНАБЕРНОГО МОДУЛЯ
Пример коммутации обмотки пускателя контактами реле.
При коммутации обмоток пускателей, даже 1-го и 2-го габарита без применения снаббера амплитуда индуктивных выбросов напряжения на обмотке может достигать 5000 В. Это приводит к ионизации газа между контактами и, как следствие, к возникновению дуги, что приводит к ускоренному выходу из строя управляющих контактов (реле и пр).
Применение снаббера полностью подавляет образование высоковольтных выбросов напряжения. При небольших токах коммутации (а рабочий ток обмотки пускателей, как правило, не большой), срок жизни контактов может достигать своего механического предела (как правило в 10 раз больше, чем электрический срок службы).

БЕЗ ПРИМЕНЕНИЯ СБ-2-1 С ПРИМЕНЕНИЕМ СБ-2-1
Без применения СБ-2-1 С применением СБ-2-1

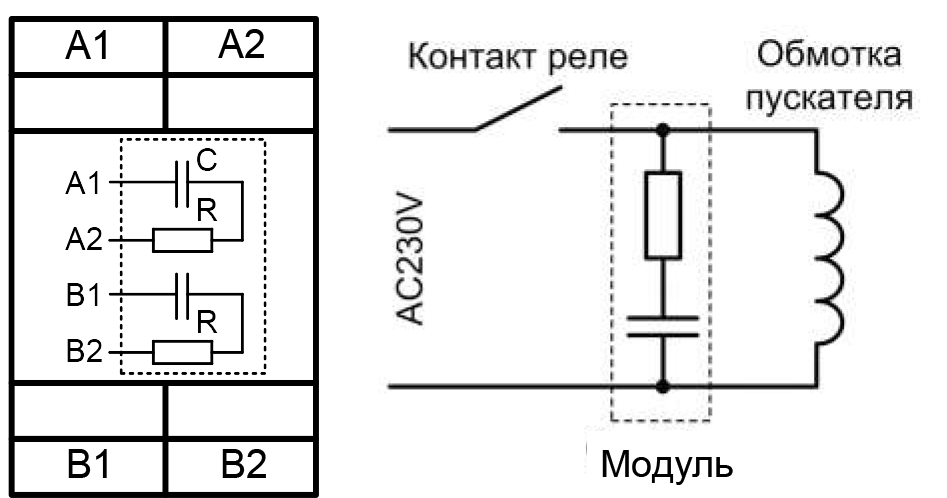

СХЕМА ПОДКЛЮЧЕНИЯ
Схема подключения СБ-2-1


Вариант защиты до IP40
Вариант защиты до IP40

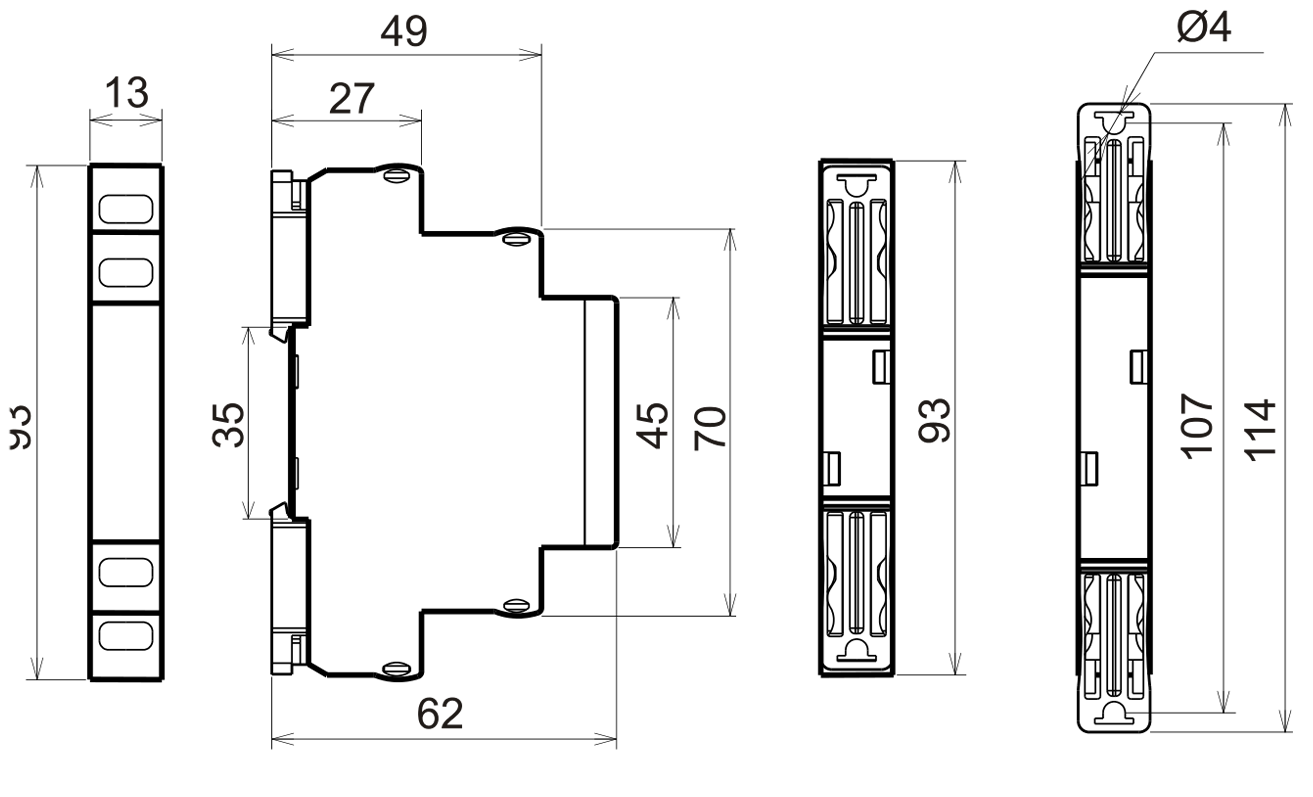

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты 13*93*62

Изделия соответствуют требованиям ТУ 3428-006-31928807-2014
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
СБ-2-1 100Ом 0,1мкФ УХЛ4
4680019912059
V04.10.2017
СБ-2-1 20Ом 0,1мкФ УХЛ4 4680019912066
