Блок питания датчиков БПУ-2
СНЯТО С ПРОИЗВОДСТВА АНАЛОГА НЕТ
 |
|
БПУ-2 АС230В УХЛ4 ЗАКОНЧИЛИСЬ
|
|
-
Стабилизированное выходное напряжение DC24В
-
Подключение любых типов датчиков с транзисторным выходом NPN или PNP
-
Два независимых входа транзисторный NPN с открытым коллектором и релейный
-
Функция синхронного включения выходов
-
Гальванически развязанные исполнительные контакты с высокой нагрузочной способностью
-
Индикация питания и индикация состояния по каждому выходу
НАЗНАЧЕНИЕ БЛОКА
Блок питания БПУ-2 является источником вторичного электропитания и предназначен для питания стабилизированным напряжением устройств сбора и обработки информации. В качестве устройств могут быть использованы оптические, индуктивные или ёмкостные датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, контроллеры на напряжение питания DC24B, а также сухой механический контакт. Прибор имеет два независимых между собой выходных канала, выход1 - открытый коллектор NPN транзистора и выход2 - одна переключающая группа встроенного электромагнитного реле.
КОНСТРУКЦИЯ БЛОКА
Прибор выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», синий индикатор срабатывания встроенного транзистора и жёлтый индикатор срабатывания встроенного реле.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
ПОДКЛЮЧЕНИЕ И РАБОТА БЛОКА
Прибор подключается к сети питания AC230В. При наличии напряжения питания включается зелёный индикатор питания «U». Подключение датчиков типа NPN осуществляется клеммам В1(+24В), В2(-24B), Y1(нагрузка датчика), при этом на клеммы B1-X1 должна быть установлена перемычка. Подключение датчиков типа PNP осуществляется к клеммам В1(+24В), В2(-24B), Y1(нагрузка датчика), при этом на клеммы B2-X1 должна быть установлена перемычка. Клемма Y1 (вход датчика) предназначена для подключения провода нагрузки датчика. Клемма Y2 (вход обмотки реле) предназначена для управлением встроенного реле. Клемма Z1 (выход открытого коллектора транзистора NPN). Клеммы 11-12-14 для подключения исполнительных устройств к контактам реле. Для совместной работы транзистора и реле необходимо установить перемычку на контакты Z1-Y2. При срабатывании встроенного реле включается жёлтый индикатор. При срабатывании транзисторного выхода включается синий индикатор. При совместной работе транзисторного и релейного выхода включаются оба индикатора.
|
Параметр
|
Ед.изм.
|
БПУ-2
|
|
Напряжение питания (50Гц)
|
В
|
AC170...240
|
|
Выходное напряжение
|
В
|
DC24±10%
|
|
Величина пульсаций не более
|
%
|
10
|
|
Суммарный ток нагрузки, не более
|
мА
|
50
|
|
Потребляемая мощность, не более
|
ВА
|
1,5
|
|
Тип выходного транзистора подключаемого датчика
|
|
NPN или PNP
|
|
Выход 1 транзистор
|
|
NPN ОК
|
|
Максимальное напряжение коллектора
|
В
|
30
|
|
Максимальный ток нагрузки
|
мА
|
300
|
|
Выход 2
|
|
1 переключающий
|
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
5
|
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
1750/210
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Диапазон рабочих температур
|
0C
|
-25...+55
|
|
Температура хранения
|
0C
|
-40...+70
|
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ А1-А2)
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
|
УХЛ4
|
|
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
|
Степень загрязнения в соответствии с ГОСТ 9920-89
|
|
2
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 25 0C)
|
|
Высота над уровнем моря
|
м
|
до 2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
мм
|
35х90х63
|
|
Масса, не более
|
кг
|
0,25
|

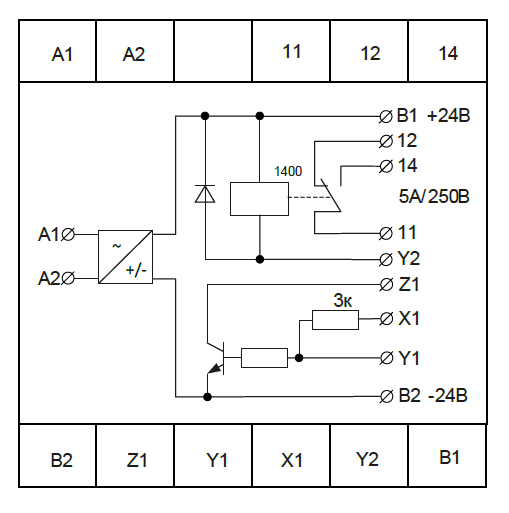

СХЕМА ПОДКЛЮЧЕНИЯ БЛОКА
Вариант защиты до IP40

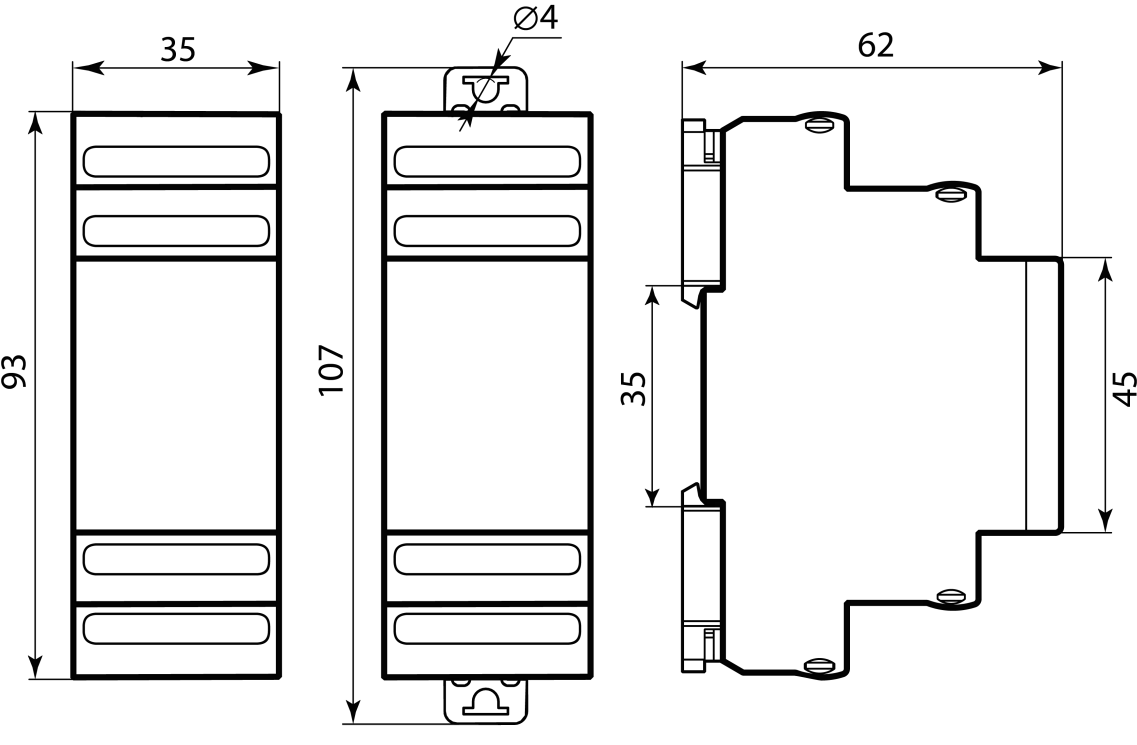

ГАБАРИТНЫЕ РАЗМЕРЫ БЛОКА
ТУ 4218-004-31928807-2014
Декларация о соответствии: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла
|
|
БПУ-2 АС230В УХЛ4
|
4640016932573
|
PDF Скачать v08
|
02.21
|
