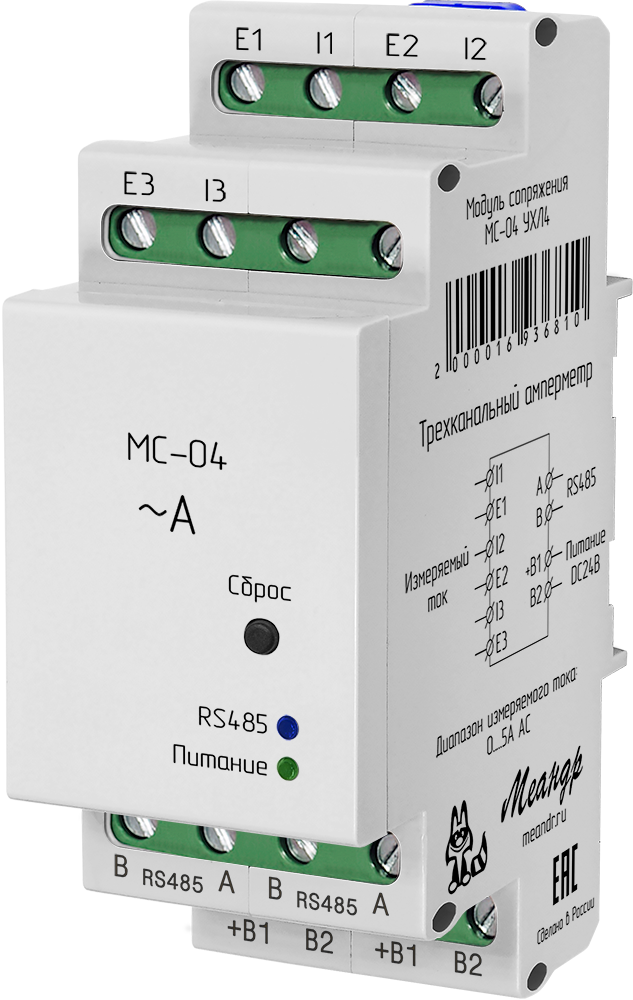

МС-04 Трехканальный амперметр

МС-04 УХЛ2 спец.
5520.00 руб. с НДС

МС-04 УХЛ4 стандарт
4000.00 руб. с НДС


НАЗНАЧЕНИЕ
   Модуль сопряжения (МС-04), (далее устройство) предназначено для непрерывного измерения действующей (True RMS) силы тока до 5А в 3-х фазой сети переменного напряжения или 3-х отдельных цепей (при использовании внешнего трансформатора измеряемый ток может быть увеличен).
Управление и передача данных осуществляется через интерфейс RS-485 по протоколу Modbus RTU.

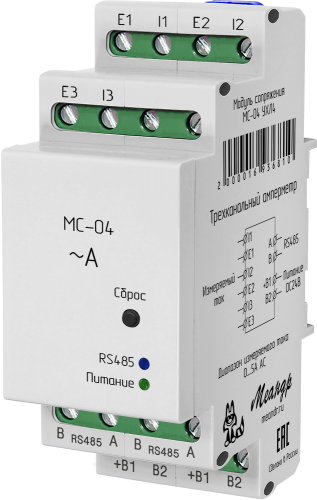

КОНСТРУКЦИЯ
Устройство выпускаются в унифицированном пластмассовом корпусе.
Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости (см. рис. 3 руководства по эксплуатации).
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.
На лицевой панели устройства расположены:
  • Кнопка Сброс
  • Индикатор RS485, синий. Светиться при передаче данных устройством.
  • Индикатор U, зелёный. Светится при наличии питания.
Устройство содержит 3 идентичных независимых канала измерения со встроенными измерительными трансформаторами тока на входе.

ПОДКЛЮЧЕНИЕ

Измерение тока в трёхфазной сети МС-04
Измерение тока в трёхфазной сети МС-04

Устройство может измерять ток в трёхфазной сети  или проходящий переменный ток 3-х различных цепей.



Питание устройства: "B2" и "+B1".
   24 DC. Клемма "+B1" подключается к "+" источника питания.
   Питание устройства гальванически развязано от остальных цепей.
Каналы измерения: I1-E1, I2-E2, I3-E3,
   Клеммы соединены со встроенными измерительными трансформаторами, электрически не связанны с иными цепями.
 Шина RS-485: A, B.
   Подключать соблюдая требования стандарта RS-485.
Нагрузка: Rn1, Rn2, Rn3

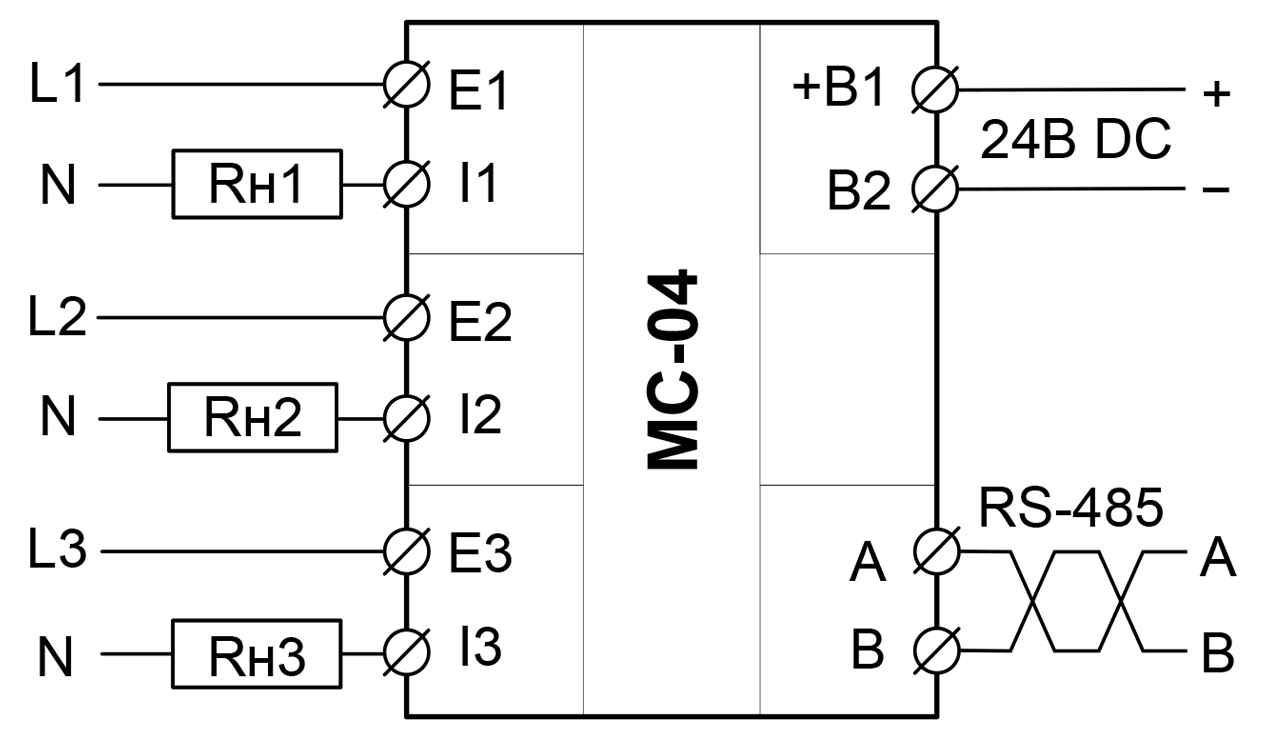

   На рисунке выше слева показано подключение для 3-х фазной сети по схеме "звезда".
   На рисунке выше справа показано подключение для 3-х фазной сети по схеме "треугольник".
   Подключение независимых цепей производится аналогично (измеряемый ток цепи проходит через контакты канала).

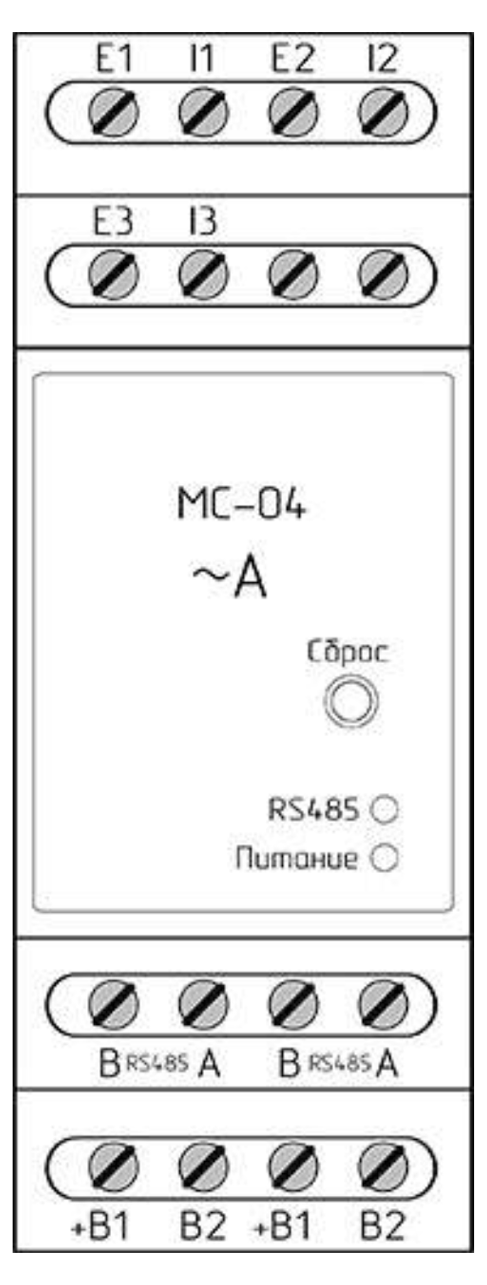

Расположение клемм показано на рис. справа. Одноимённые клеммы соединены встроенными перемычками.
Неподписанные клеммы не подключены.

Подключение МС-03

ПРИНЦИП РАБОТЫ

Устройство непрерывно производит измерения проходящего тока и частоты каждого канала по текущим настройкам, определяемым значениями регистров Modbus (см. табл. 2 руководство по эксплуатации).

После окончания измерения, его результаты записываются в соответствующие регистры, счетчик измерений входа увеличивается на 1.

Измерения производятся в одном из 2 режимов, установленным значением регистра R103 (здесь и далее префикс R означает ссылку на соответствующий регистр по таблице 2 руководства по эксплуатации)

Режим: По периодам.

   Измерение проводится на целом количестве периодов канала 1.

   Длительность измерения фиксирована: ~300 мс.

Измеряются:

  • Ток;
  • Частота.

      Период измерения фиксированный: 300мс (анализируется целое количество периодов).
Режим: По времени усреднения.
      Длительность измерения определяется регистром R104 (от 1 с).


Измеряются:

  • Ток;

Измерения по каналам независимы.



ПАРАМЕТРЫ ПОРТА MODBUS RTU

Режим Modbus

 Количество битов данных

Четность

Стартовых бит

Стоповых бит

Скорости передачи

Адрес устройства Modbus

Slave

8

Even

1

1

Определяется R101

Определяется R100



 СБРОС СКОРОСТИ ПОРТА И АДРЕСА MODBUS УСТРОЙСТВА К ЗАВОДСКИМ НАСТРОЙКАМ.

  • Отключите устройство от питания.
  • Нажмите и удерживайте кнопку "Сброс".
  • Подайте питание.
  • Через 2-е секунды устройство установит скорость и адрес по умолчанию (см. табл. 2 руководства по эксплуатации) и 3 раза мигнёт всеми индикаторами. Остальные регистры остаются без изменений.
  • Отпустите кнопку.
  • Устройство готово к работе с обновлёнными параметрами скорости и адреса.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр Ед. изм. Значение
Напряжение питания DC В 22 ... 26
Мощность потребления, не более Вт 1
Развязка гальваническая Питание - Остальные клеммы   Да
Количество измерительных каналов   3
Ток измеряемый А 0.2 ... 5.01)
Погрешность измерения тока, не более А 5%+0.01 (AC 45...65Гц)
Ток максимальный А 5
Частота измеряемая Гц 3.5 ... 500.0
Погрешность измерения частоты, не более Гц 2%+0.01
Интерфейс   RS-485
Скорость передачи данных бит/c 9'600, 14'400, 19'200, 28'800, 38'400, 57'600, 76'800, 115'200.
Сопротивление входное, не менее кОм 7
Терминатор линии встроенный   отсутствует
Протокол   Modbus RTU
Время готовности, не более мс 600
Напряжение Питание - другие клеммы, не более В 1'000
Напряжение Клеммы (E-E1) - другие клеммы, не более В 2'000
Тип клемм   винтовые
Сечение подключаемых к клеммам проводников, не более мм2 2.5
Габаритные размеры мм 35 x 93 x 62
Масса нетто/брутто, не более кг 35 x 93 x 62
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4, УХЛ2
Диапазон рабочих температур °С

-25…+55 (УХЛ4),
-40…+55 (УХЛ2)

Температура хранения °С -40…+70
Относительная влажность, не более % 80 (25°С)
Степень защиты по корпусу по ГОСТ 14254-96   IP40
Степень защиты по клеммам по ГОСТ 14254-96   IP20
Режим работы   круглосуточный
Положение рабочее в пространстве   произвольное

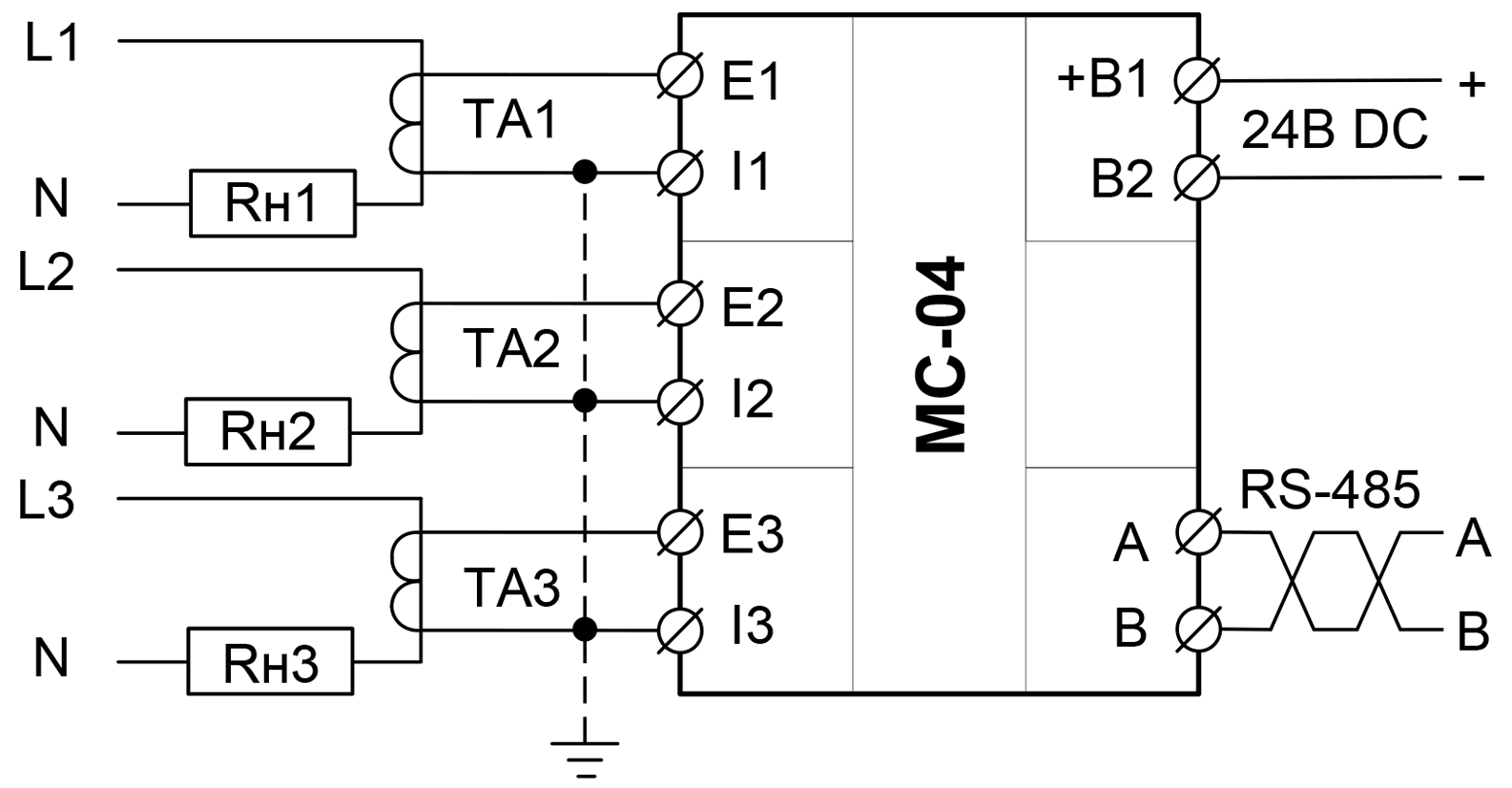

1) Ток может быть увеличен при применении внешнего измерительного трансформатора. В этом случае необходимо будет учесть коэффициент трансформации после считывания результата.

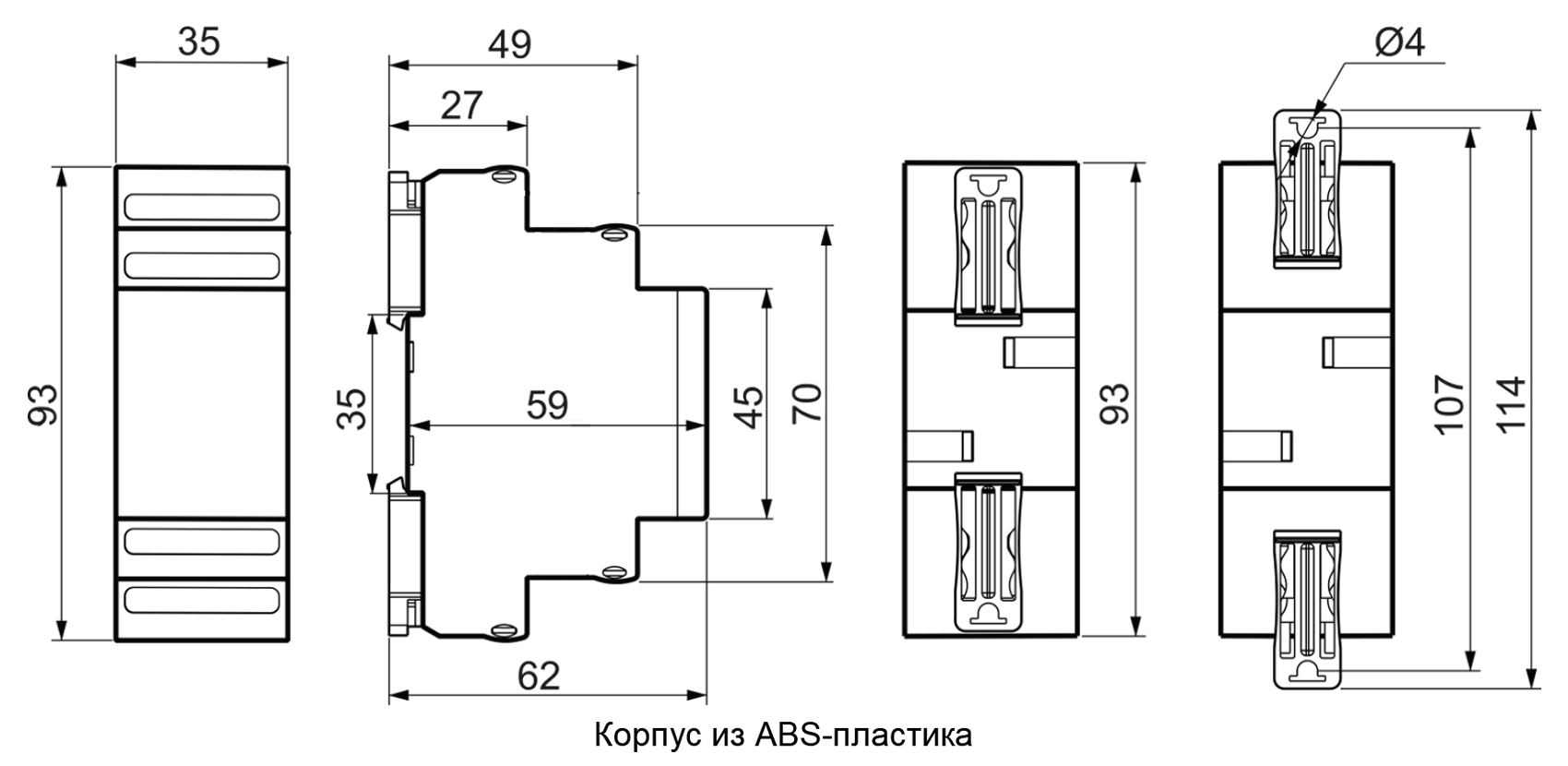

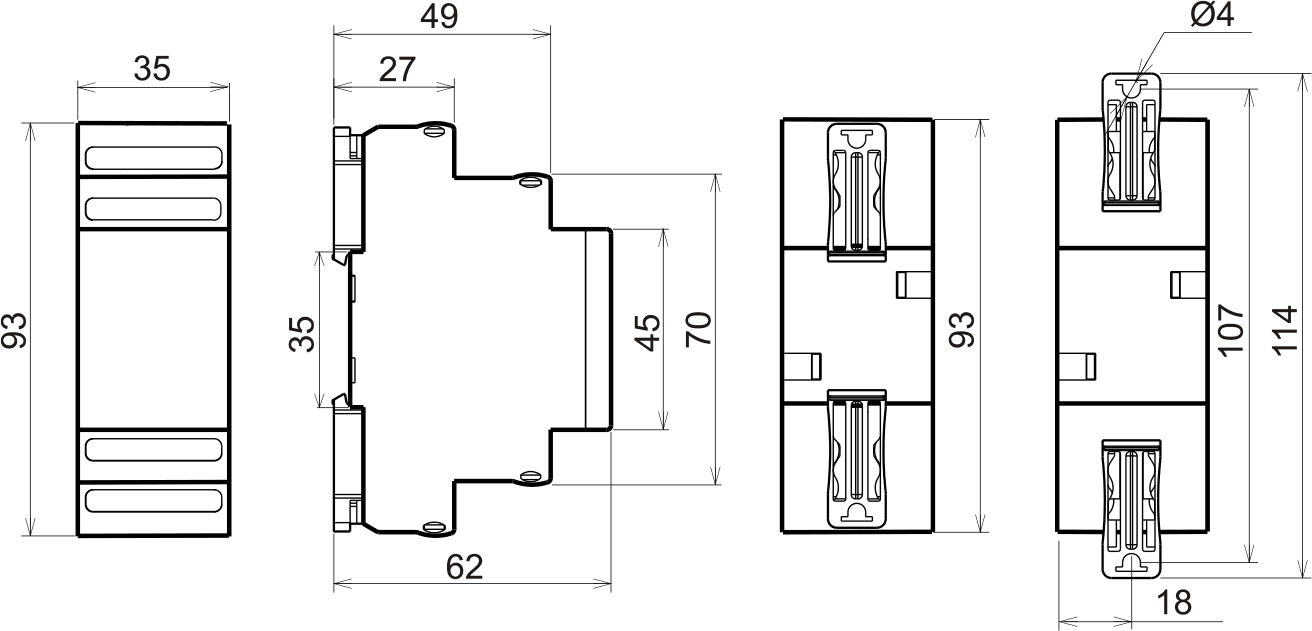

ГАБАРИТНЫЕ РАЗМЕРЫ МС-04



Габаритные размеры МС-04

Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания Дата файла

МС-04 УХЛ2
МС-04 УХЛ4

2000016936971
2000016936810

Руководство по эксплуатации PDF Скачать v04 01.24
