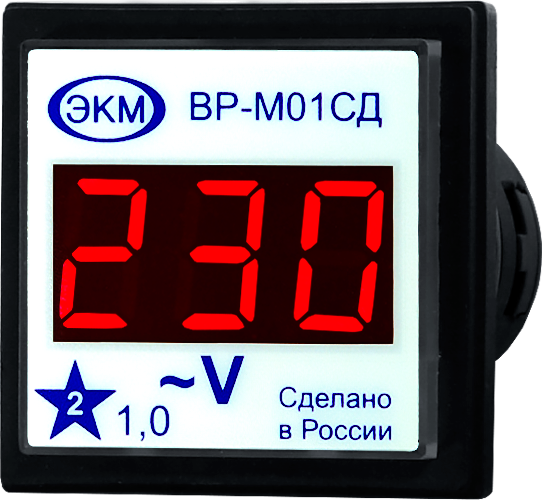

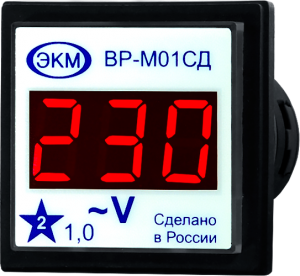

Цифровой щитовой вольтметр ВР-М01-29СД

Цифровой щитовой вольтметр ВР-М01-29СД            Цифровой щитовой вольтметр ВР-М01-29СД
ВР-М01-29СД АС15-450В УХЛ4 840.00 руб. с НДС

ВР-М01-29СД АС15-450В УХЛ2 1160.00 руб. с НДС

ВР-М01-29СД АС15-450В 400Гц УХЛ4



  • Широкий диапазон измерения напряжения АС15-450В
  • Класс точности - 1,0
  • Питание от контролируемого напряжения
  • Диапазон частот от 45-400Гц
  • Светодиодный индикатор

НАЗНАЧЕНИЕ ВОЛЬТМЕТРА
 Цифровой промышленный вольтметр ВР-М01-29СД предназначен для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТМЕТРА
 Вольтметр выпускается в пластмассовом корпусе с задним присоединением проводов. Устанавливается вольтметр на ровную поверхность в отверстие диаметром 22мм и с обратной стороны фиксируется гайкой. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен цифровой индикатор отображающий величину напряжения. Светодиодный индикатор, обеспечивает считывание информации при любой освещённости.

РАБОТА ВОЛЬТМЕТРА
 Вольтметр не требует оперативного питания, подключается непосредственно в измеряемую цепь. Для исключения ложных показаний при напряжении менее 15В и более 450В значение напряжения на индикаторе переходит в режим включения/выключения с периодом 1с.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИНДИКАТОРА
Питание

От измеряемого напряжения
Частота измеряемого напряжения
Гц
45…70, 400*
Диапазон измеряемого напряжения
В
АС15...450
Измерительная цепь, она же питание

Х1— Х2
Класс точности   1,0
Основная погрешность измерений, не хуже
%
0,5% +/- единица младшего разряда
Потребляемая мощность, не более
Вт
1,0
Степень защиты: корпус/клеммы

IP54/IP20
Диапазон рабочих температур
0С
-40...+55
Температура хранения
0С
-60...+70
Относительная влажность воздуха
%
до 80 при 250С
Рабочее положение в пространстве

произвольное
Режим работы

непрерывный
Средний срок службы, не менее
лет
8
Габаритные размеры
мм
29,5х29,5х54
Масса кг 0,021
Средняя наработка на отказ, не менее
ч
10000
* - спец.исполнение, под заказ

ГАБАРИТНЫЕ РАЗМЕРЫ ИНДИКАТОРА
Габариты ВР-М01-29СД

ТУ 4221-001-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
ВР-М01-29СД АС15-450В УХЛ4
ВР-М01-29СД АС15-450В УХЛ2
ВР-М01-29СД АС15-450В 400Гц УХЛ4
4640016938599
4680019911960
2000016930788
Руководство по эксплуатации  .PDF Скачать v09 02.21



Русский
