Реле промежуточное МРП-3

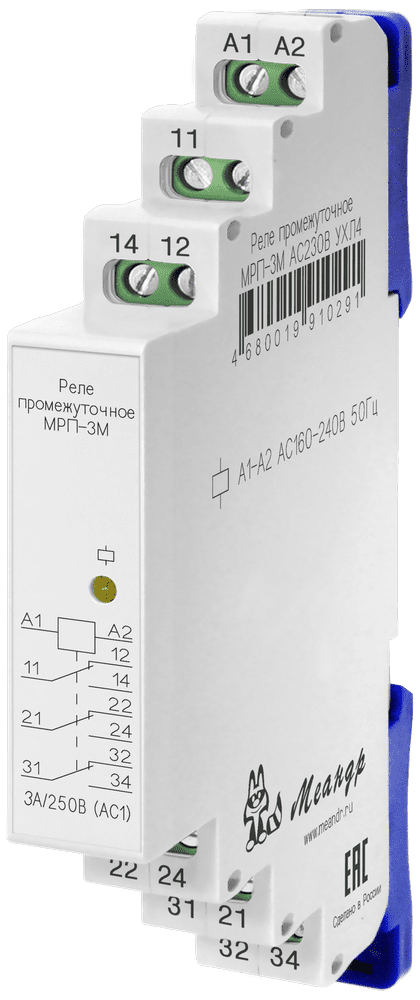

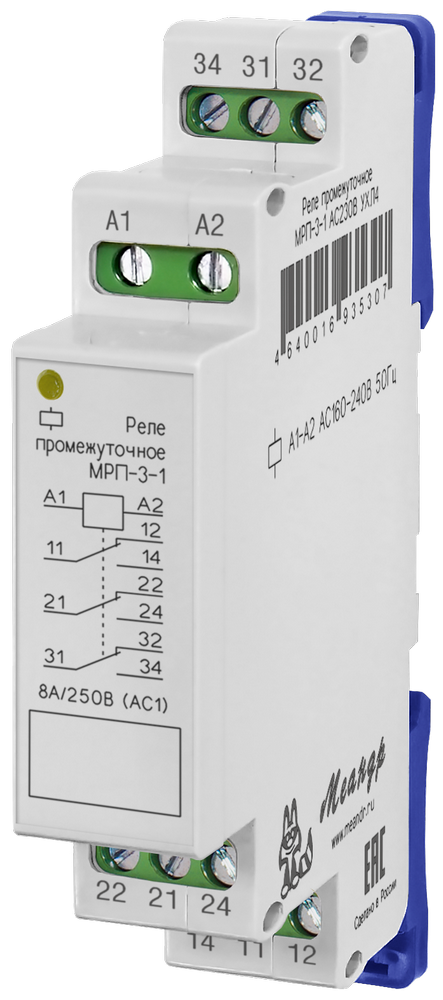

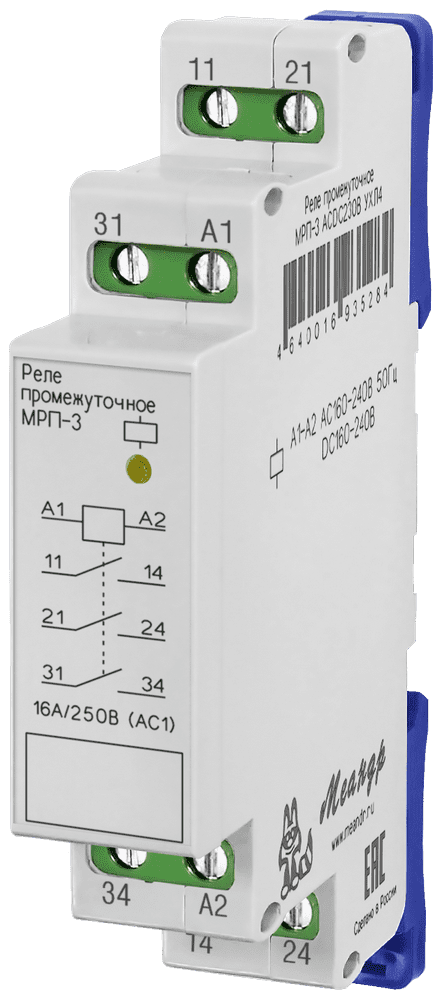

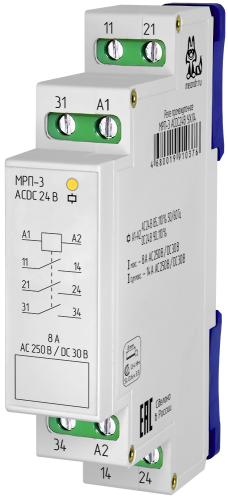

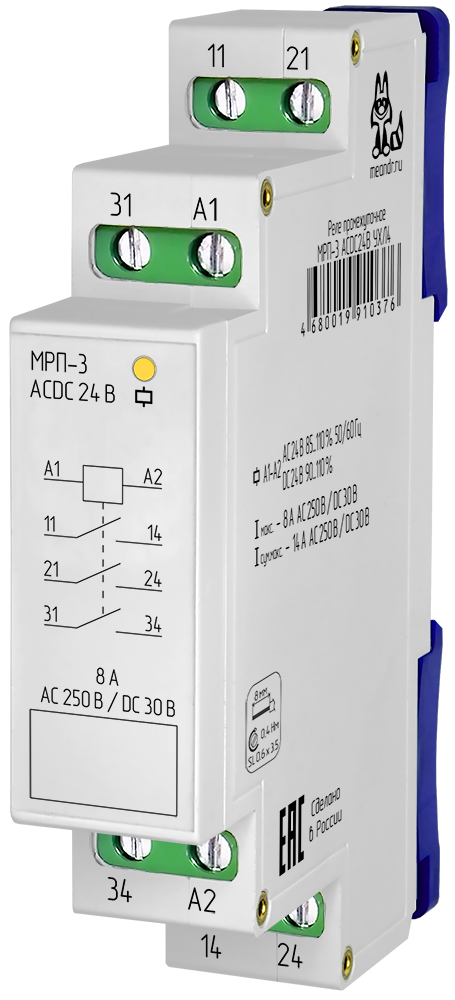

| МРП-3 | МРП-3-1 | МРП-3М |
 |
 |
 |

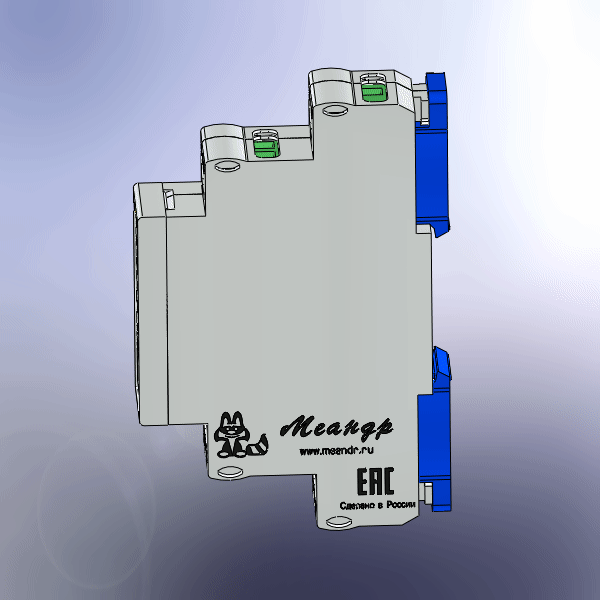

| МРП-3 (3D модель) | МРП-3-1 (3D модель) | |
 |
 |
|
-
Применяются для усиления гальванической развязки между силовыми цепями и цепями управления
-
Индикация состояния выхода
- Ширина 1 DIN модуль (18 мм)
НАЗНАЧЕНИЕ РЕЛЕ
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления или дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения. Внешний вид реле по типам исполнения приведён на рис. 1 руководства по эксплуатации. Габаритные размеры приведены на рис. ниже. Технические характеристики приведены в таблице
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм
РАБОТА РЕЛЕ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-3
|
Параметр
|
Ед.изм. | МРП-3 | МРП-3-1 |
| Напряжение питания (номинальное по исполнениям) 3) | В |
АСDC230 |
АСDC230 |
| Диапазон допустимого напряжения питания АС 50/60Гц | 85—110% от номинального | ||
| Диапазон допустимого напряжения питания DС | 90—110% от номинального | ||
| Мощность потребляемая катушкой, не более | Вт |
2.0 |
1.0 |
| Время включения реле, не более | мс | 25 | |
| Время выключения реле, не более | мс | 50 | |
| Количество и тип контактов | 3 NО | 3 CO | |
| Максимальное коммутируемое напряжение, АС/DC | В | 250 / 30 | |
| Ток всех групп контактов суммарный продолжительный, не более1,2) (230В АС1 50Гц) / (DC30В DC1) | 28 / 28 | 12 / 14 | |
| Ток одной группы контактов, не более1,2) (230В АС1 50Гц) / (30В DC1) | А | 16 / 16 | 7 / 8 |
| Максимальная коммутируемая мощность: АС230В 50Гц (АС1) / DC24В (DC1) | ВА/Вт | 4000/480 | 2000/240 |
| Электрическая прочность (питание - контакты) | В | АС2000 (50Гц - 1 минута) | |
| Механическая износостойкость, не менее | цикл | 1 х 107 | |
| Электрическая износостойкость, не менее (цикл: вкл.1с/выкл.9с) | цикл | 1 x 105 (5А 250В АС1 50Гц), (5А 30В DС1) | |
| Максимальная частота коммутаций, не более | цикл/ч | 600 | |
| Диапазон рабочих температур (по исполнениям) | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) | |
| Температура хранения | °С | -40…+70 | |
| Помехоустойчивость от пачек импульсов по ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||
| Помехоустойчивость от перенапряжения по ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | ||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | ||
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | ||
| Степень загрязнения по ГОСТ 9920-89 | 2 | ||
| Относительная влажность воздуха, не более | % | 80 (при 25°С) | |
| Высота над уровнем моря, не более | м | 2000 | |
| Рабочее положение в пространстве | произвольное | ||
| Режим работы | круглосуточный | ||
| Габаритные размеры | мм | 18 х 93 х 62 | |
| Масса нетто/брутто | кг | 0.090 / 0.100 | |
| Срок службы, не менее | лет | 10 | |
1) При боковых зазорах не менее 5 мм. При установке без зазоров, указанные значения тока снижаются в 2 раза.
2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. рис. 3 руководства по эксплуатации.
3) Возможны исполнения на другие напряжения и частоту питания по заказу.
Вариант защиты до IP40
Габаритные размеры
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
