Щелевой датчик фотометки ВИКО-МС-101(104)-Щ3-з
|
					ВЫПУСК ПРЕКРАЩЕН (СНЯТ С ПРОИЗВОДСТВА) ЗАМЕНЫ НЕТ |
|
						ВИКО-МС-101-Щ3-з (РАСПРОДАЖА) |

2775.00 руб. с НДС ЗАКОНЧИЛИСЬ |
|
						ВИКО-МС-104-Щ3-з (РАСПРОДАЖА) |

2775.00 руб. с НДС ЗАКОНЧИЛИСЬ |
-
Сверхбыстрое время реакции
-
Обучение касанием сенсора
-
Возможность работы с цветными малоконтрастными метками
-
Визуальный контроль срабатывания
-
Защита от переполюсовки питающего напряжения
-
Самовосстанавливающаяся защита выхода от КЗ долговременного действия
-
Защита выхода от индуктивных выбросов (при работе на индуктивную нагрузку)
	НАЗНАЧЕНИЕ ОПТИЧЕСКОГО ДАТЧИКА
		 Бесконтактный датчик фотометок ВИКО-МС-101(104) предназначен для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности. Датчик используется в составе упаковочного оборудования автоматических технологических линий.
			РАБОТА ЩЕЛЕВОГО ДАТЧИКА МЕТКИ
			 Датчик размещён в пластмассовом корпусе щелевого типа, в котором смонтированы приёмник, излучатель, элементы схемы управления и выходного каскада на транзисторе NPN или PNP типа с открытым коллектором. Излучатель посылает световой луч в сторону приёмника, приёмник улавливает свет непосредственно от излучателя. В случае нахождения объекта в зоне контроля световой луч перекрывается (частично или полностью) и, в зависимости от принятого сигнала на приёмнике, происходит срабатывание датчика. Работа датчика осуществляется в двух режимах:
- рабочий режим;
- режим обучения.
В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. Управление осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы).
В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.
- рабочий режим;
- режим обучения.
В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля. Управление осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы).
В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.
ВНИМАНИЕ: Провод управления обязательно должен быть подключён к плюсу или минусу питания.
			 Светодиодная индикация датчика в рабочем режиме:
Горит красный индикатор — выход открыт;
Горит зелёный индикатор — выход закрыт;
Периодическое мигание красного индикатора — срабатывание защиты от перегрузки выхода.
Горит красный индикатор — выход открыт;
Горит зелёный индикатор — выход закрыт;
Периодическое мигание красного индикатора — срабатывание защиты от перегрузки выхода.
Светодиодная индикация датчика в режиме обучения:
Частое мигание красного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, слишком мал;
Частое мигание зелёного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, достаточен для успешного завершения обучения;
Периодическое мигание красного и зелёного индикатора — обучение прошло неудачно, перепад контрастности между меткой и фоном очень мал или сигнал в обоих случаях недостаточный.
			 Датчик должен быть жёстко закреплён на оборудовании. Исключить попадание прямых солнечных лучей в зону оптической оси излучателя и приёмника. Минус питания датчика должен быть соединён с корпусом машины. При невозможности прямого соединения питания с корпусом соединение осуществить через конденсатор ёмкостью 0,1 - 0,5 мкФ.
			 ВНИМАНИЕ:  При подключении к выходу датчика индуктивной нагрузки необходимо установить демпфирующей диод в непосредственной близости от выводов обмотки. Расстояние между силовыми проводами, создающими высокочастотные или импульсные помехи и кабелем датчика должно быть не менее 100мм.
|
								Параметр |
								Ед.изм. |
								ВИКО-МС-101-ЩЗ |
								ВИКО-МС-104-ЩЗ |
|
								Тип выхода |  |
								NPN NO NC |
								PNP NO NC |
|
								Диапазон напряжений питания |
								В |
								DC10...30 | |
|
								Номинальный ток нагрузки |
								мА |
								150 | |
|
								Падение напряжения в открытом состоянии |
								В |
								1,5 | |
|
								Ток потребления без нагрузки |
								мА |
								<30 | |
|
								Ток срабатывания защиты |
								мА |
								200 | |
|
								Рабочий зазор, Sn |
								мм |
								10 | |
|
								Точность срабатывания при горизонтальном перемещении объекта, не хуже |
								мм |
								0,2 | |
|
								Время реакции |
								мкс |
								125 | |
|
								Задержка включения выхода |
								мс |
								5 | |
|
								Задержка выключения выхода |
								мс |
								5 | |
|
								Время готовности, не более |
								с |
								0,2 | |
|
								Посторонняя подсветка |
								лк |
								5000 | |
|
								Регулировка чувствительности (автоматически) |  |
								в режиме обучения | |
|
								Состояние коммутационного элемента: нормально открытый (dark on) нормально закрытый (dark off) |  |
								Управление  +Uпит Управление –Uпит | |
|
								Спектр излучения (жёлтый) |
								нм |
								560...590 | |
|
								Спектр излучения (зелёный) |
								нм |
								500...560 | |
|
								Спектр излучения (красный) |
								нм |
								620...760 | |
|
								Степень защиты |  |
								IP54 | |
|
								Способ подключения |  |
								кабель 4x0,2мм2 - 2м (по заказу до 10м) | |
|
								Диапазон рабочей температуры |
								0C |
								-25...+55 | |
|
								Температура хранения |
								0C |
								-40...+70 | |
|
								Материал корпуса |  |
								АБС пластик | |
|
								Масса, не более |
								кг |
								0,1 | |
			 ВНИМАНИЕ: Не допускается прокладка кабеля датчика в одном жгуте с силовыми проводами, создающими высокочастотные или импульсные помехи.

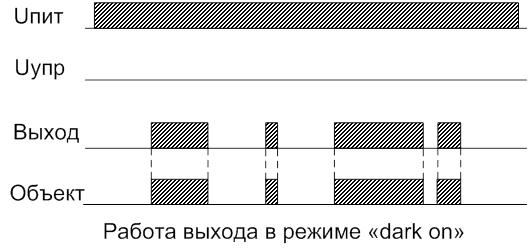

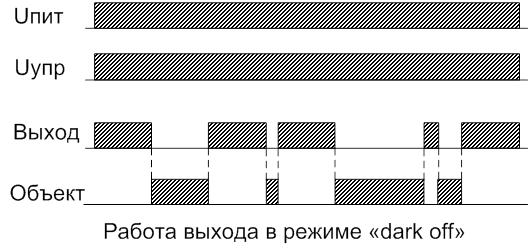

			ДИАГРАММЫ РАБОТЫ
	СХЕМЫ ПОДКЛЮЧЕНИЯ ДАТЧИКОВ

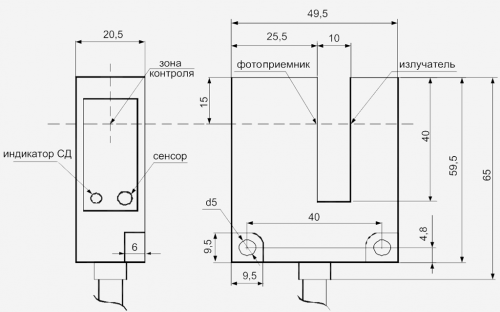

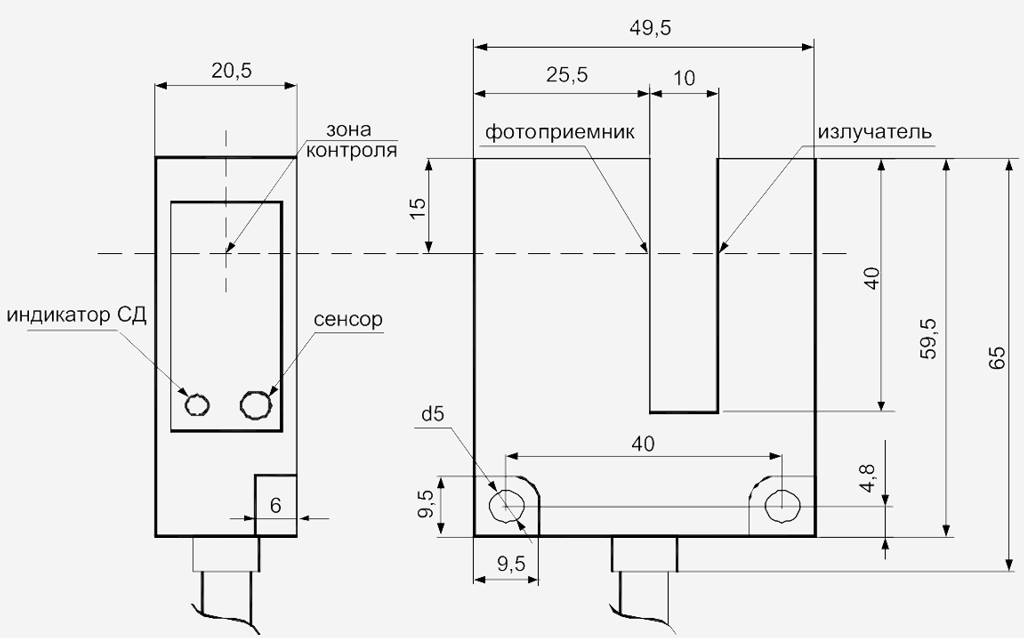

	ГАБАРИТНЫЕ РАЗМЕРЫ
	СТАТЬИ И РЕКОМЕНДАЦИИ
	ТУ 4218-004-31928807-2014
	Декларация соответствия EAC: смотреть
	Форум и обсуждения  -  здесь
|
					Наименование |
					Заказной код
					(артикул) |
					Файл для скачивания
					(паспорт) |
					Дата файла |
|
					ВИКО-МС-101-Щ3-з |
					4640016933471 |  |
					V05.09.20 |
|
					ВИКО-МС-104-Щ3-з |
					4640016933501 |
