Модуль управления автоматического ввода резерва МУАВР-1 на DIN рейку, для однофазных и трёхфазных сетей АВР

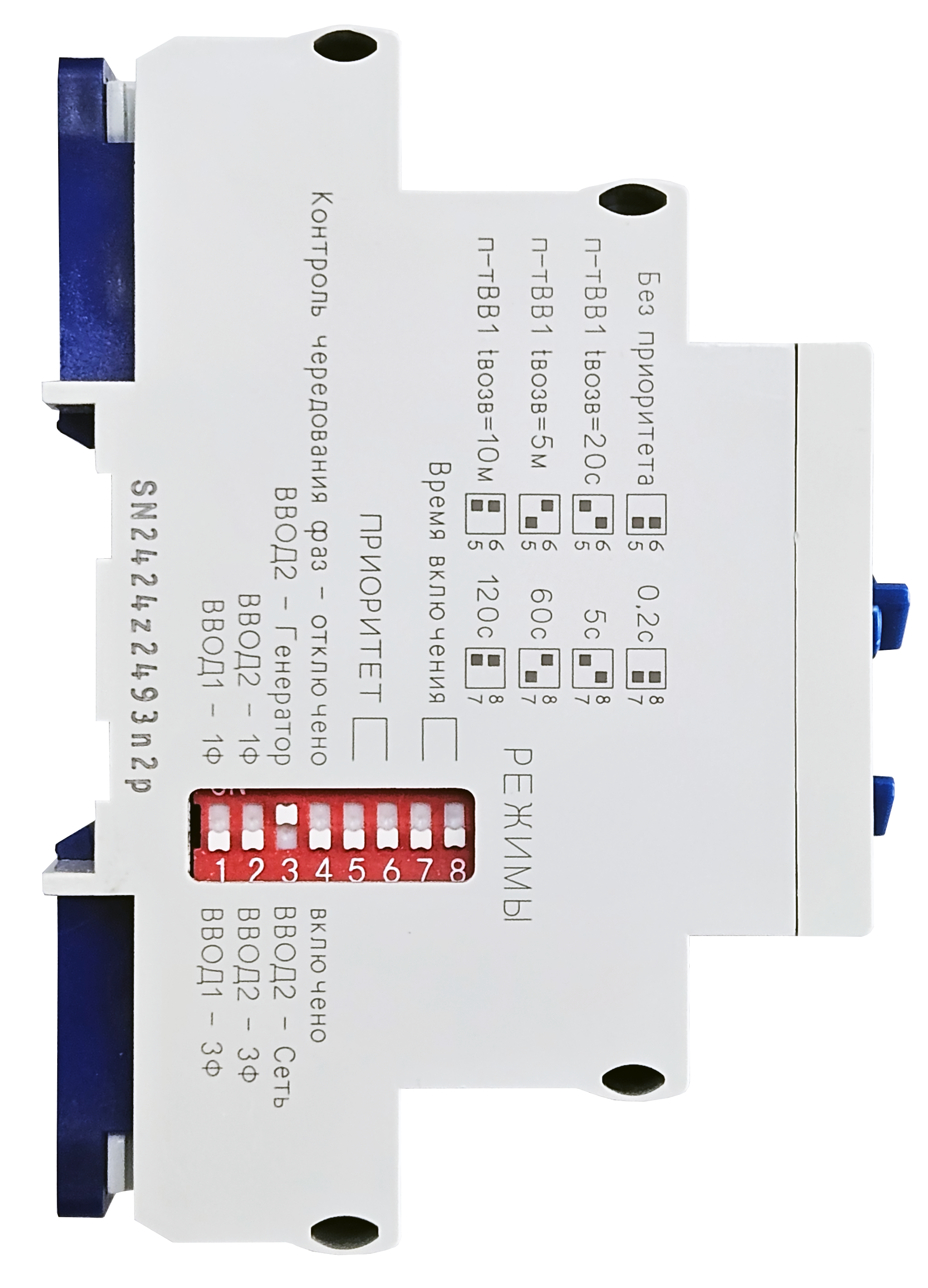

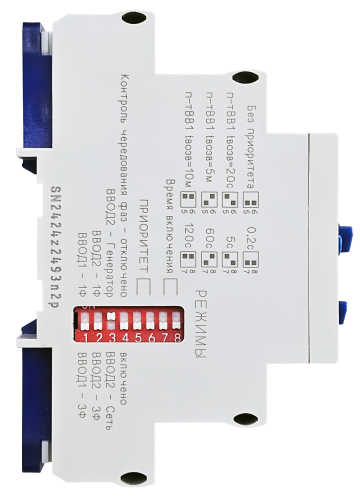

Модуль управления автоматического ввода резерва МуАВР              Изображение
МУАВР-1 АС230/400В 50Гц УХЛ4
7996.00 руб. с НДС

  • Ввод 1 и Ввод 2 изолированы друг от друга
  • Работа, как с трёхфазными, так и с однофазными вводами в любых комбинациях
  • Установка порогов Uмин и Uмакс
  • Контроль наличия, обрыва, порядка чередования фаз для Ввода 1 и Ввода 2
  • Установка времени срабатывания от 0,1 до 60 секунд
  • Нагрузочная способность по выходам К1, К2, Авария - 5А/АС250V
  • Компактный корпус 35 мм

НАЗНАЧЕНИЕ МОДУЛЯ
 Модуль контролирует напряжение на основном и резервном вводах 1-фазной или 3-фазной сетей. Если напряжение в пределах нормы, питание нагрузки осуществляется от ввода с установленным приоритетом (ввод 1).
 Подключение нагрузки обеспечивает коммутационное устройство (КМ) электромагнитного типа, контактор или пускатель управляемые модулем. При аварии на основном вводе производится отключение нагрузки от основного ввода и переключение на резервный ввод.  При восстановлении питания на основном вводе нагрузка автоматически переключается с резервного ввода на основной (при установленном приоритете линии).


КОНСТРУКЦИЯ МОДУЛЯ
 Модуль выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2. Материал корпуса - пластик ABC.

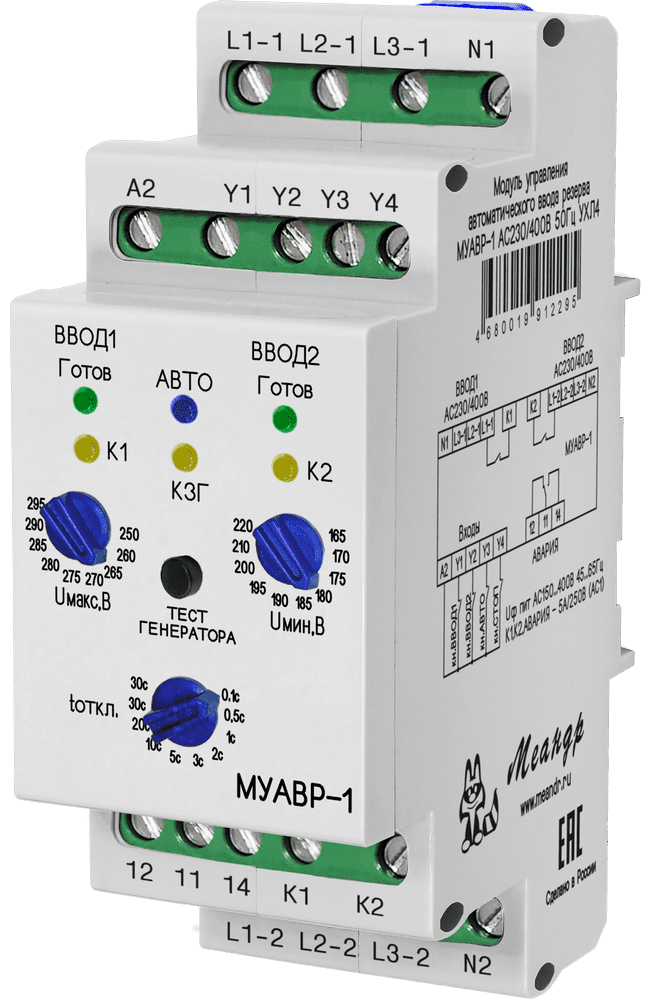

 На лицевой панели размещены:
  • СД индикаторы включения встроенных реле: жёлтый - К1 и К2 реле включено (если мигает - происходит отсчёт времени включения или отключения соответствующего ввода). К1 мигает редко - отсчёт времени возврата на приоритетный ввод. К1 и К2 мигают одновременно - ошибка однократности (см. п «Защита от циклического переключения между вводами» в паспорте).
  • СД индикаторы готовности вводов: зеленый - ГОТОВ (параметры ввода в допуске), красный - НЕ ГОТОВ (мигает один раз - авария по L1, мигает два раза - авария по L2, мигает три раза - авария по L3, мигает четыре раза - нарушение порядка чередования фаз или слипание фаз на вводе.
  • СД индикатор автоматического/ручного режима работы; синий - АВТО (светится - режим авто, не светится - ручной режим, изредка помигивает - режим стоп).
  • СД индикатор КЗГ (контакт запуск генератора): жёлтый - включён, когда замкнуты 11-12 контакты (включается только в режиме работы ввод2 - ГЕНЕРАТОР).
  • Три поворотных ручки для установки верхнего и нижнего порогов напряжения и времени отключения (устанавливаются для обоих вводов).
  • Кнопка - тест генератора позволяет включить на 2минуты/выключить генератор в режиме «ввод2 - генератор» при подключённой нагрузке к ввод1 (размыкает контакты 11-14 и замыкает контакты 11-12).

ВНИМАНИЕ! В состоянии поставки устройство находится в режиме СТОП.  Для начала работы АВР требуется задать другой режим работы.

ВНИМАНИЕ! Разрешается применение трехполюсных магнитных пускателей вместо четырехполюсных, если допускается объединение нейтралей вводов.

РАБОТА МОДУЛЯ
 Логические входы:
 Предназначены для подключения внешних кнопок управления работой МУАВР
 Y1 - кн.Ввод1, Y2 - кн.Ввод2, Y3 - кн.Авто, Y4 - кн.Стоп (см.рис.2 паспорта)
 Реакция по всем вводам, кроме Стоп, по фронту (на замыкание входа на А2), на Стоп по уровню.
 При поступлении сигнала СТОП, ВВОД1, ВВОД2 время отключения ввода не отрабатывается.
 При поступлении сигнала ВВОД1, ВВОД2,АВТО отрабатывается время включения ввода.

 Время включения - время, в течение которого напряжение на вводе должно быть в допуске перед тем, как на него будет включена нагрузка.  Выбирается исходя из того, что за это время должны прекратиться переходные процессы в нагрузке и не должно происходить включения нагрузки на ввод с нестабильным напряжением.

 Время отключения - время, в течение которого ввод, к котому подключена нагрузка, должен находиться не в допуске, чтобы нагрузка была от него отключена. Значение выбирается исходя из чувствительности нагрузки к выходу напряже ния за допустимые пределы, а также минимизации числа переключений с основного ввода на резервный.

 Время возврата - время, в течение которого приоритетный ввод должен находиться в допуске, чтобы произошло переключение с резервного ввода на приоритетный.

 Диаграммы работы представлены ниже.

Режим работы «СТОП» (режим по умолчанию)
Включается кнопкой СТОП.
В этом режиме нагрузка отключена от вводов. Если второй ввод - не генератор, реле «авария» включено. Если второй ввод - генератор, реле включено (генератор остановлен) при готовности первого ввода.

 Защита от циклического переключения между вводами и циклического подключения/отключения (ошибка однократности):
 Если в течение 5 секунд после включения нагрузки на ввод, этот ввод вышел за пределы допуска и произошло отключение нагрузки от него, модуль делает вывод о том, что это могло произойти из-за влияния нагрузки на ввод. В этом случае нагрузка отключается и больше не подключается к вводам., сигнализируя аварийный режим одновременным включением СД К1 и К2.
 Сброс аварийного режима кнопкой СТОП, либо полным снятием питания с вводов.

 Контролируемые параметры сети:
 Для трехфазного режима: контроль снижения напряжения, контроль превышения напряжения, контроль чередования фаз (может быть отключён), контроль обрыва (косвенный - через снижение), контроль слипания фаз.
 Для однофазного режима: контроль снижения напряжения, контроль превышения напряжения.

 Исполнительные реле:
 Включение Ввод1 - клемма К1, Включение Ввод2 - клемма К2, Авария - клеммы 12-11-14.

 Функционал реле Авария:
 Реле включено замкнуты 11-14, если нагрузка подключена на любой ввод.
 Если выбран режим "ввод2 - генератор", реле в дополнение к предыдущему будет оставаться включенным при ошибке однократности и в режиме Стоп, если ввод1 не в допуске.
 Реле может использоваться для управления запуска генератором. При обесточенных ввод1 и ввод2, контакты 11-12 замкнуты.

 Заданный режим работы сохраняется в энергонезависимой памяти.
После пропадания и восстановления питания МУАВР продолжает работать в заданном режиме работы. Непрерывной подачи сигнала выбора режима работы на входы Y1, Y2, Y3, Y4 не требуется. Сигнал достаточно подать   единожды на запитанное устройство.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МУАВР-1
Параметр Ед.изм. МУАВР-1
Тип контролируемых линий ( 3-х фазная, 4-х проводная)   L1, L2, L3, N
Количество контролируемых вводов   2
Напряжение питания ввод1, ввод2 (Uф) В 150-350
Допустимое напряжение между нейтралями вводов, не более  В 40
Частота сети Гц 45-65
Максимальный ток нагрузки, АС1/при напряжении А/В 5 (250В AC1)*
Пороги отключения Ввод 1, Ввод 2 по Uмакс В 240, 250, 260, 265, 270, 275, 280, 285, 290, 295
Пороги отключения Ввод 1, Ввод 2 по Uмин В 165, 170, 175, 180, 185, 190, 195, 200, 210, 220
Погрешность порога срабатывания В ±4
Ширина зоны «гистерезиса» порога срабатывания В ±4
Задержка на отключение с 0,1, 0,5, 1, 2, 3, 5, 10, 20, 30, 60
Задержка на включение с 0,2, 5, 60, 120
Контроль обрыва фазы   Есть
Контроль чередования фаз   Есть
Контроль слипания фаз   Есть
Коммутационная износостойкость, не менее   1X106
Электрическая износостойкость, не менее   1X10(5А 250В AC1 цикл: 1с Вкл/9c Выкл)
Климатическое исполнение и категория размещения
по ГОСТ 15150-69 (без образования конденсата)
  УХЛ4, УХЛ2
Диапазон рабочих температур 0C -25...+55 (УХЛ4), -40...+55 (УХЛ2)
Температура хранения 0C -40…+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ L1-L2)
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96   IP54/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (250C)
Высота над уровнем моря м 2000
Рабочее положение в пространстве   произвольное
Режим работы круглосуточный   кргулосуточный
Габаритные размеры мм 35*62*93
Масса, не более кг 0,14
* - Обязательно применение цепей защиты от коммутационных выбросов

ДИАГРАММЫ РАБОТЫ

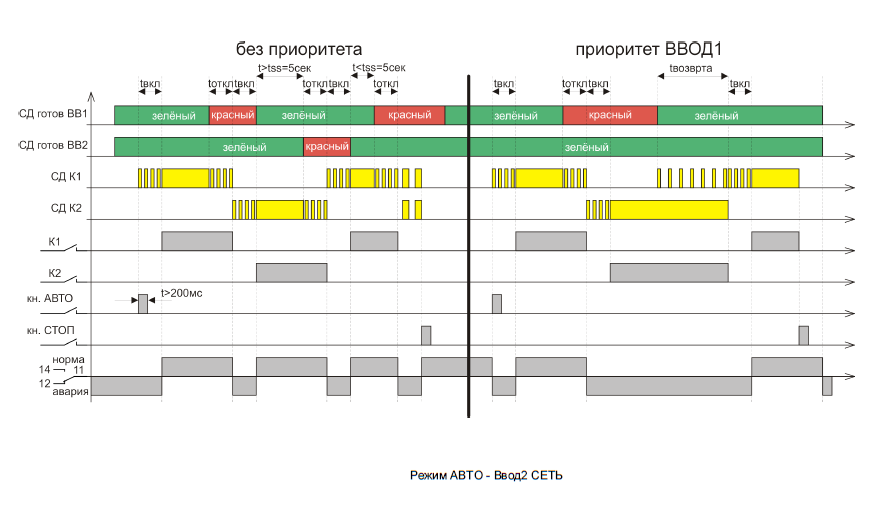

Диаграмма МУАВР-1 режим работы АВТО - ВВОД2-СЕТЬ
 Режим работы АВТО - ВВОД2-СЕТЬ:
Включается кн.АВТО.
Если нагрузка не подключена к какому-либо вводу, модуль ждет, пока какой-нибудь из вводов будет в допуске, а затем включает нагрузку на него. При обоих вводах в допуске, по умолчанию нагрузка включается на ввод1.
Если ввод1 становится не в допуске, а ввод2 в допуске, то, после отсчѐта времени отключения, нагрузка от него отключается и, после отсчета времени включения, нагрузка подключается к ввод2.
Если нагрузка подключена к ввод2, установлен приоритет и напряжение на ввод1 находится в норме в течение времени возврата, нагрузка переключается на ввод1 с отработкой времени включения.
Реле "авария" выключено, если нагрузка не подключена к ввод1 (при включенном приоритете), либо не подключена ни к одному из вводов (при выключенном приоритете)

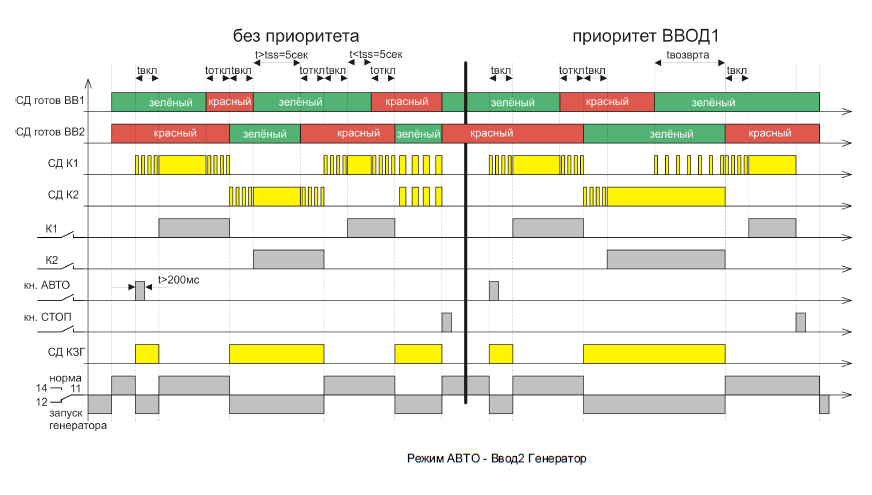

Диаграмма МУАВР-1 режим работы АВТО - ВВОД2-ГЕНЕРАТОР
 Режим работы АВТО - ВВОД2-ГЕНЕРАТОР:
Включается кн.АВТО
Если нагрузка не подключена к какому-либо вводу, модуль ждет, пока какой-нибудь из вводов будет в допуске.
Если ввод1 в допуске, нагрузка подключается к ввод1, если не в допуске, контакт запуска генератора 11-12 замкнут, генератор запускается, и если ввод2 в допуске, после отсчета времени включения, нагрузка подключается к ввод2.
Если нагрузка подключена к ввод2, установлен приоритет и напряжение на ввод1 находится в норме в течение времени возврата, нагрузка переключается на ввод1 с отработкой времени включения, контакт запуска генератора 11-12 размыкается, генератор останавливается.

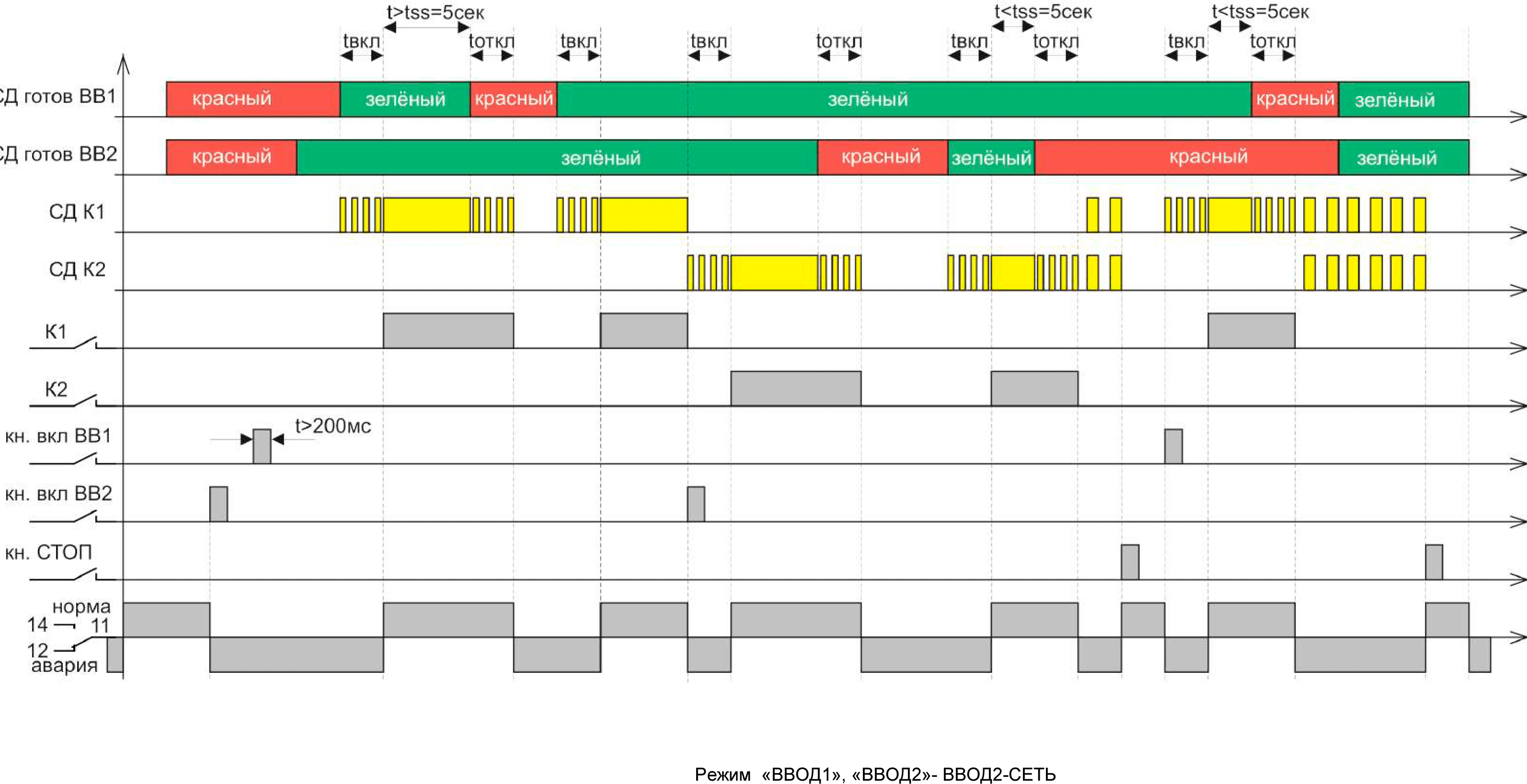

Диаграмма МУАВР-1 ручной режим работы «ВВОД1 или ВВОД2» - ВВОД2-СЕТЬ
 Ручной режим работы «ВВОД1 или ВВОД2» - ВВОД2-СЕТЬ:
 Ввод1 включается кн.ВВОД1. Если ввод в допуске, после отсчѐта времени включения, нагрузка подключается к ввод1.
Если ввод1 не в допуске, модуль ждѐт готовности ввод1. При готовности ввод1, после отсчѐта времени включения, нагрузка подключается к ввод1.
Ввод2 включается кн.ВВОД2. Если ввод в допуске, после отсчѐта времени включения, нагрузка отключается от ввод1 и подключается к ввод2.
Если ввод2 не в допуске, модуль ждѐт готовности ввод2. При готовности ввод2, после отсчѐта времени включения, нагрузка подключается к ввод2.
Реле "авария" выключается, если нагрузка не подключена к заданному вводу:
ввод1 в режиме "Ручной ВВОД1" и ввод2 в режиме "Ручной ВВОД2".

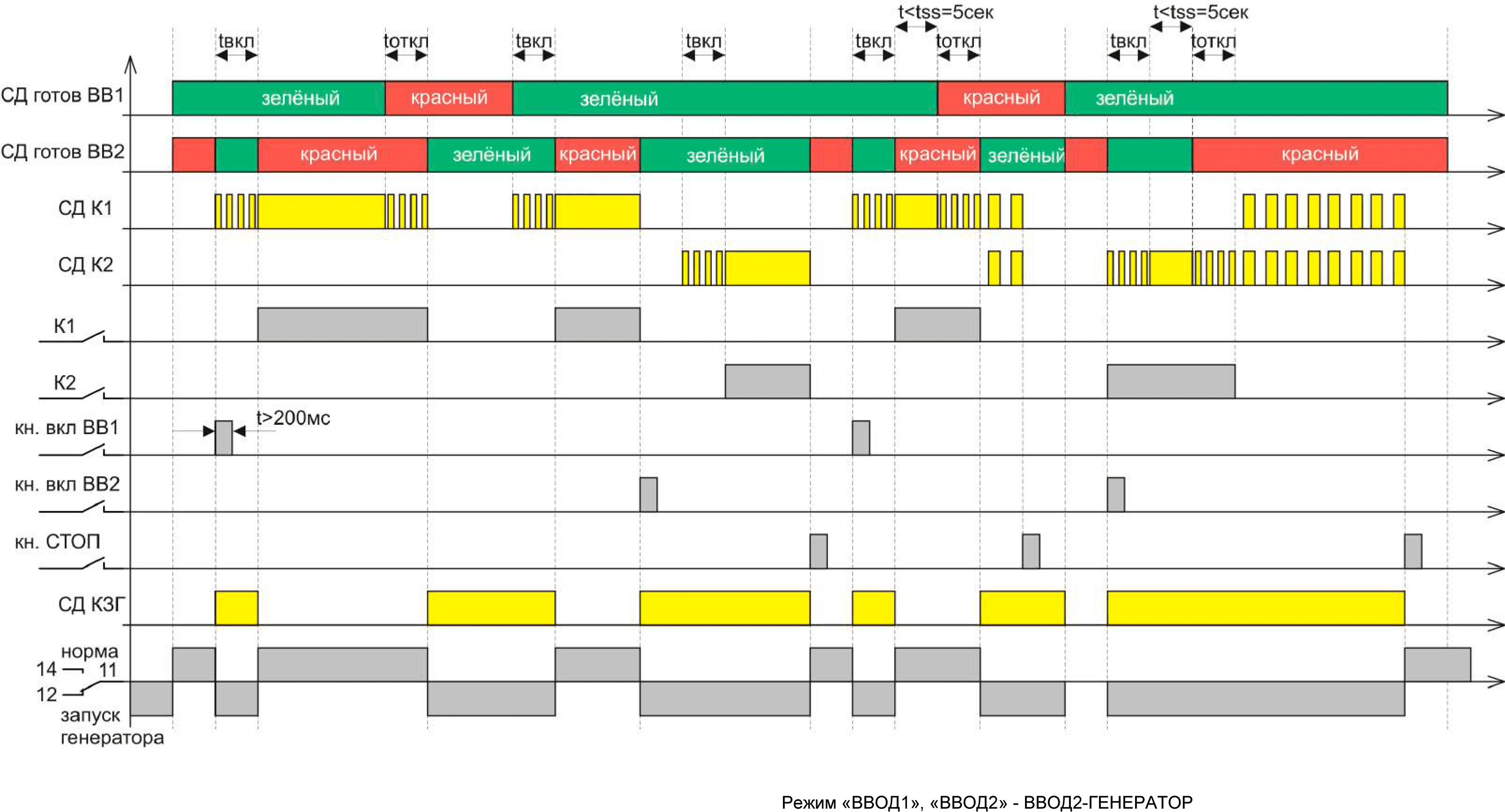

Диаграмма МУАВР-1 ручной режим работы «ВВОД1 или ВВОД2» - ВВОД2-ГЕНЕРАТОР)
 Ручной режим работы «ВВОД1 или ВВОД2» - ВВОД2-ГЕНЕРАТОР):
Ввод1 включается кн.ВВОД1.
Если ввод в допуске, после отсчѐта времени включения, нагрузка подключается к ввод1.
Если ввод1 не в допуске, модуль ждѐт готовности ввод1, при этом будет подан сигнал запуска генератора
При готовности ввод1, после отсчѐта времени включения, нагрузка подключается к ввод1, при этом будет снят сигнал запуска генератора.
Ввод2 включается кн.ВВОД2.
Запускается генератор и если ввод в допуске, после отсчѐта времени включения, нагрузка отключается от ввод1 и подключается к ввод2.
Если ввод2 не в допуске, модуль ждѐт готовности ввод2. При готовности ввод2, после отсчѐта времени включения, нагрузка подключается к ввод2.


СХЕМЫ ПОДКЛЮЧЕНИЯ

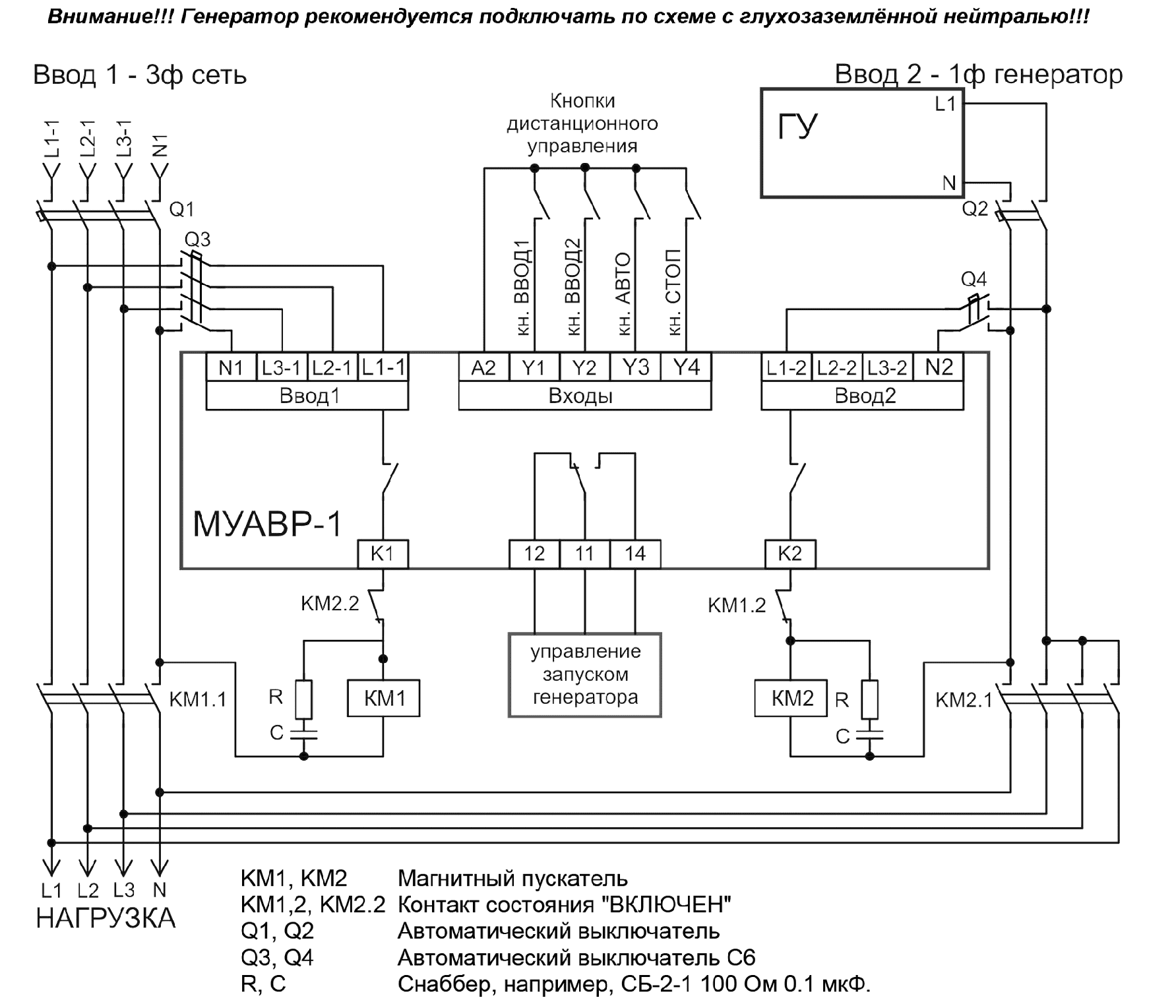

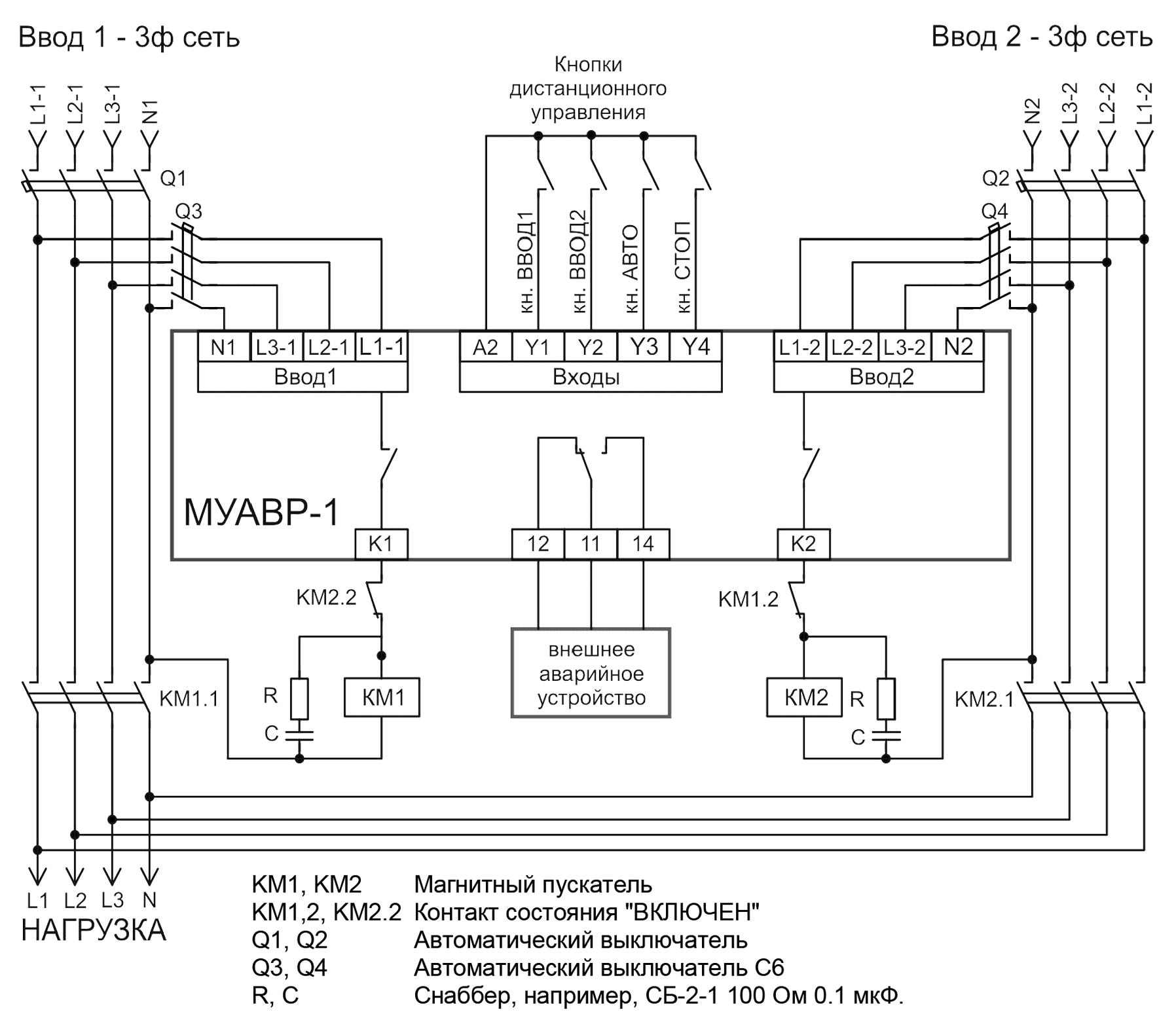

Схема подключения МУАВР-1 ВВОД1-3ф сеть - ВВОД2-3ф сеть Схема подключения МУАВР-1 ВВОД1-3ф сеть - ВВОД2-1ф генератор

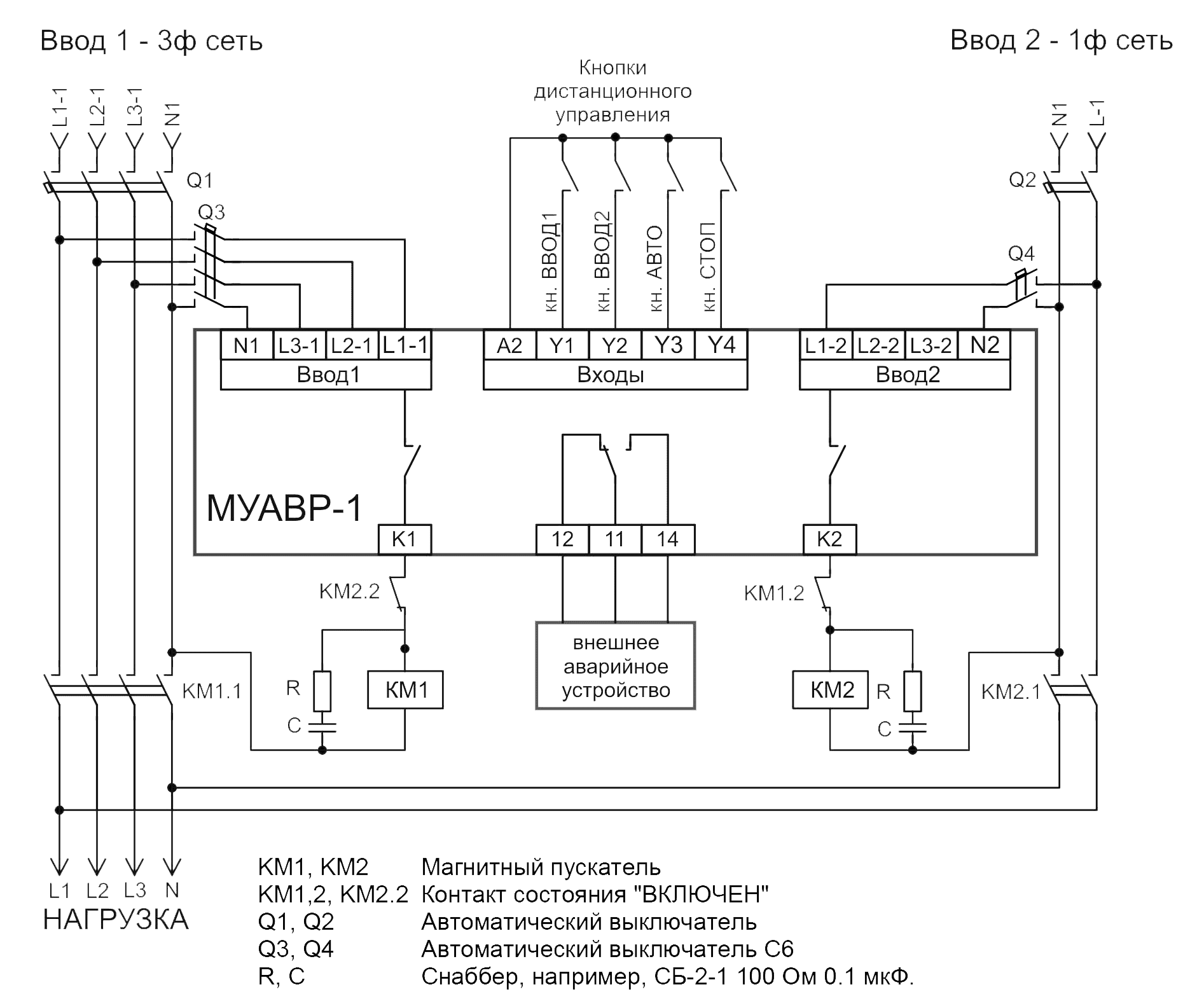

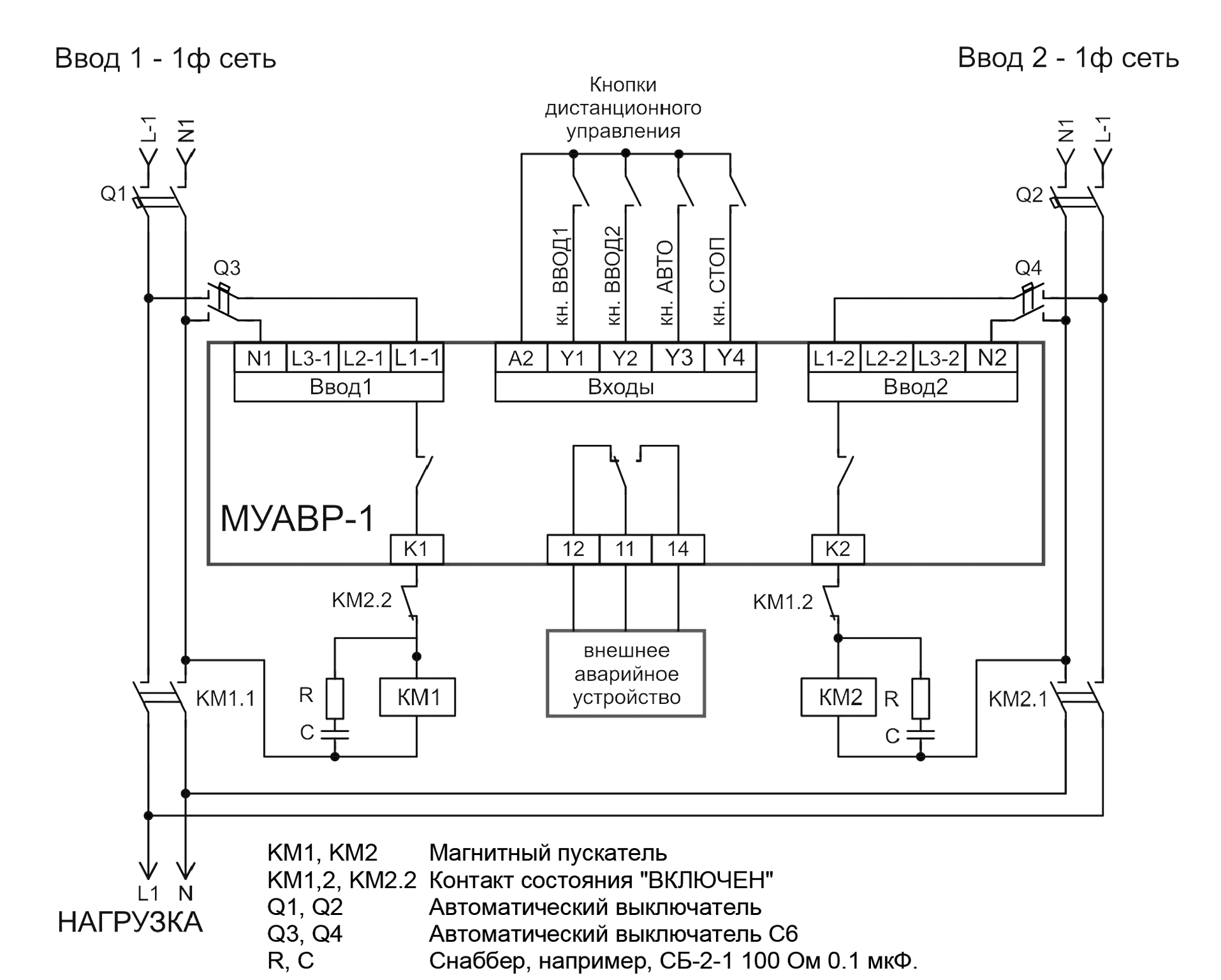

Схема подключения МУАВР-1 ВВОД1-3ф сеть - ВВОД2-1ф сеть Схема подключения МУАВР-1 ВВОД1-1ф сеть - ВВОД2-1ф сеть

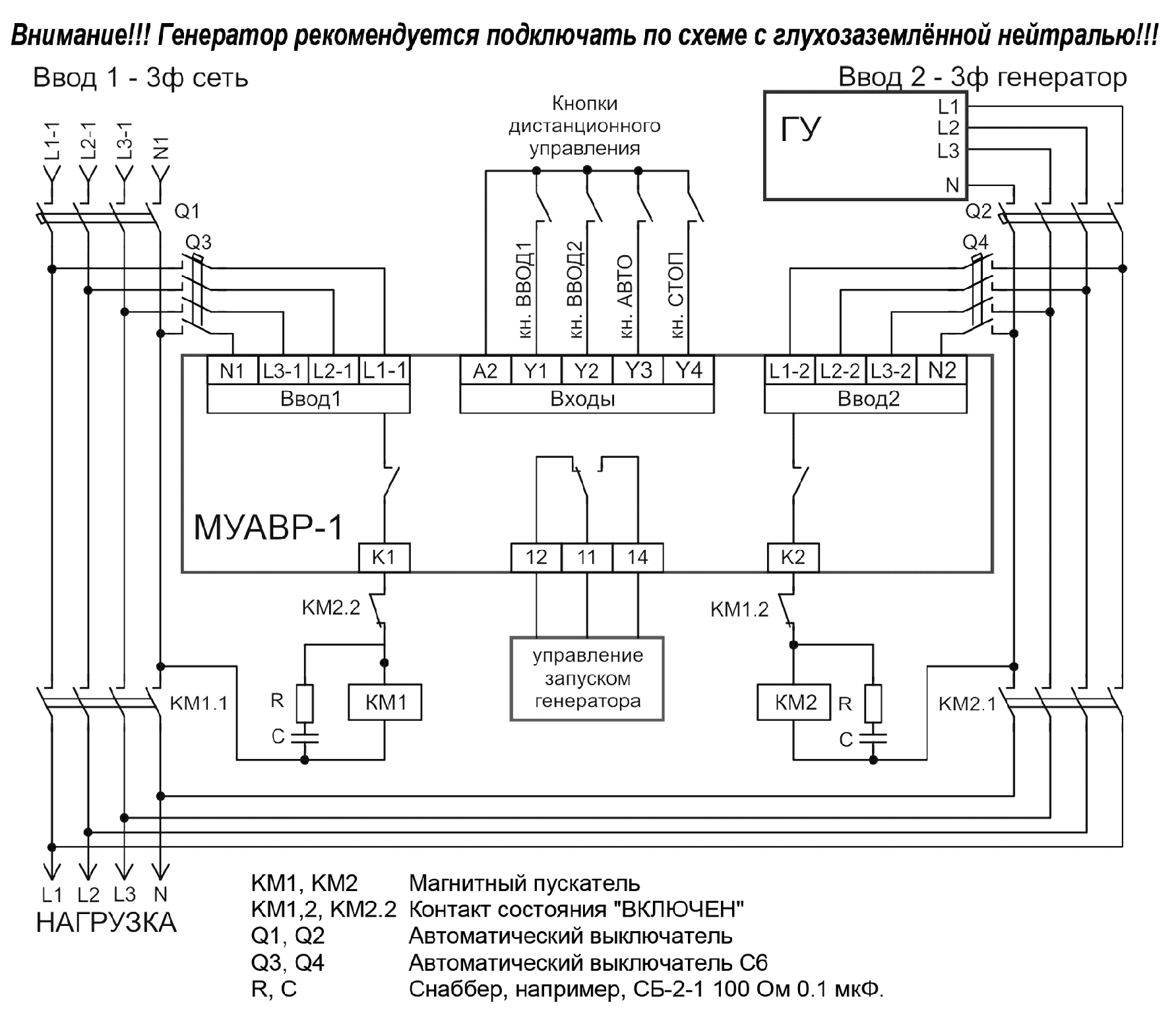

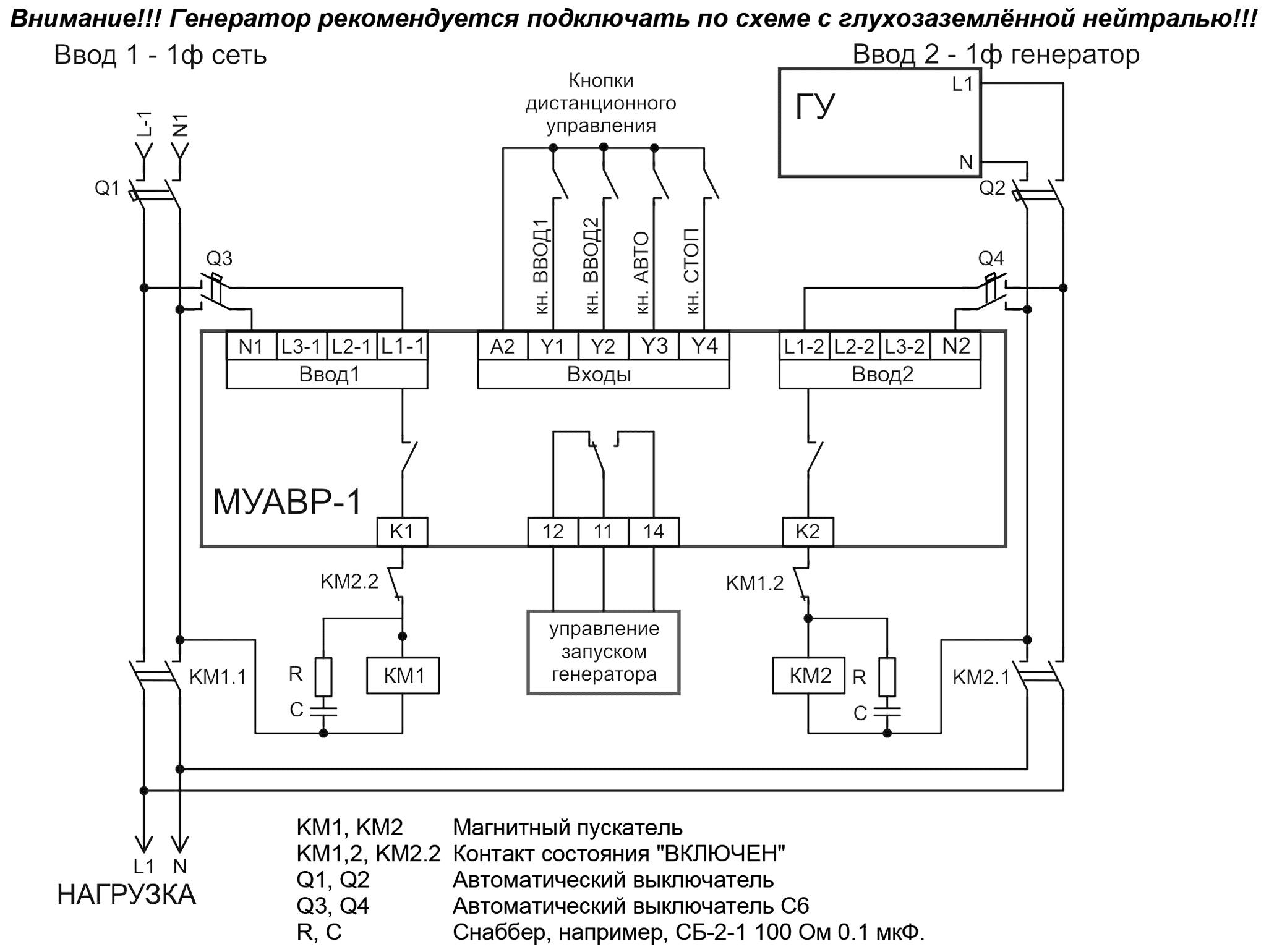

Схема подключения МУАВР-1 ВВОД1-3ф сеть - ВВОД2-3ф генератор Схема подключения МУАВР-1 ВВОД1-1ф сеть - ВВОД2-1ф генератор

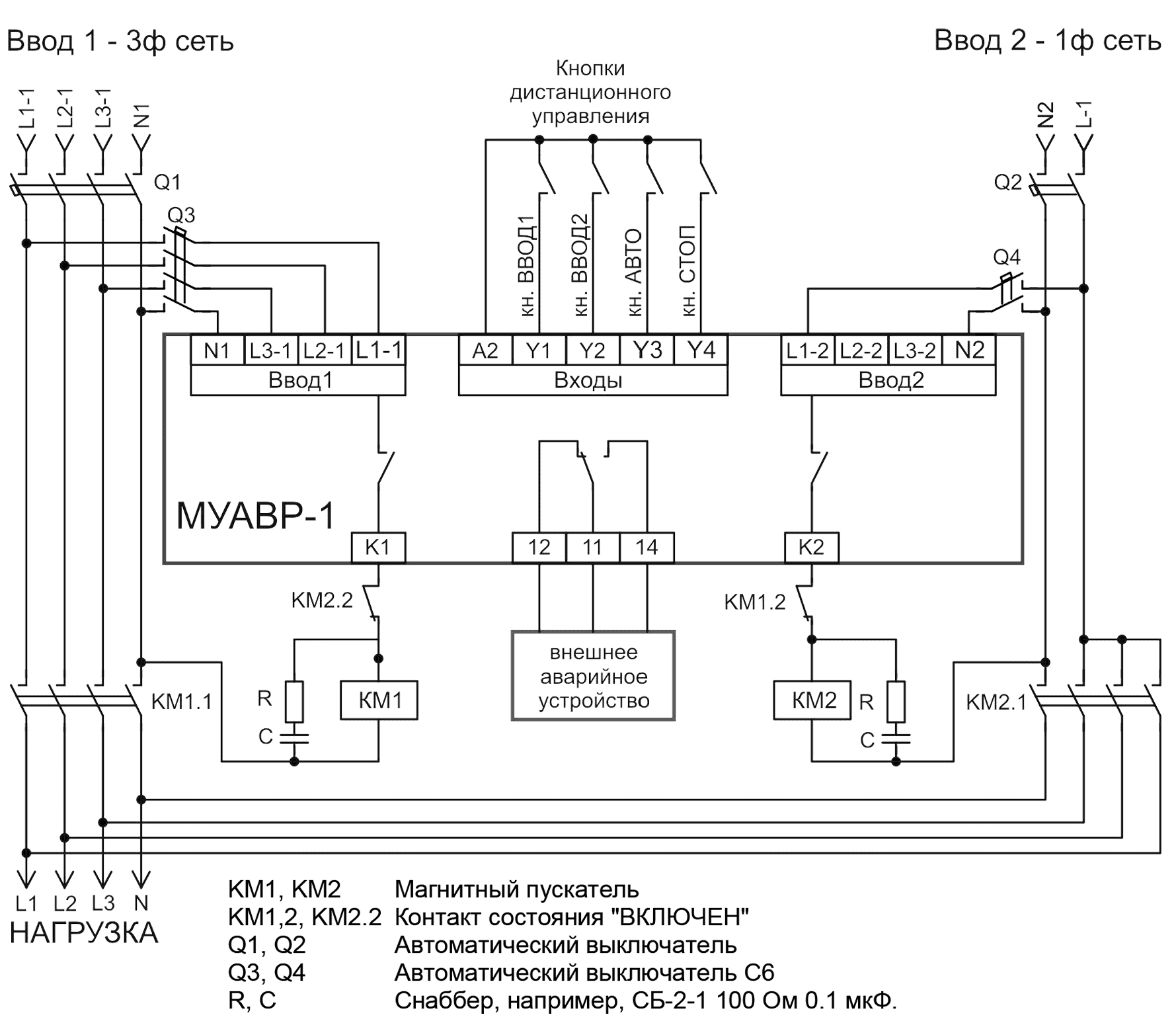

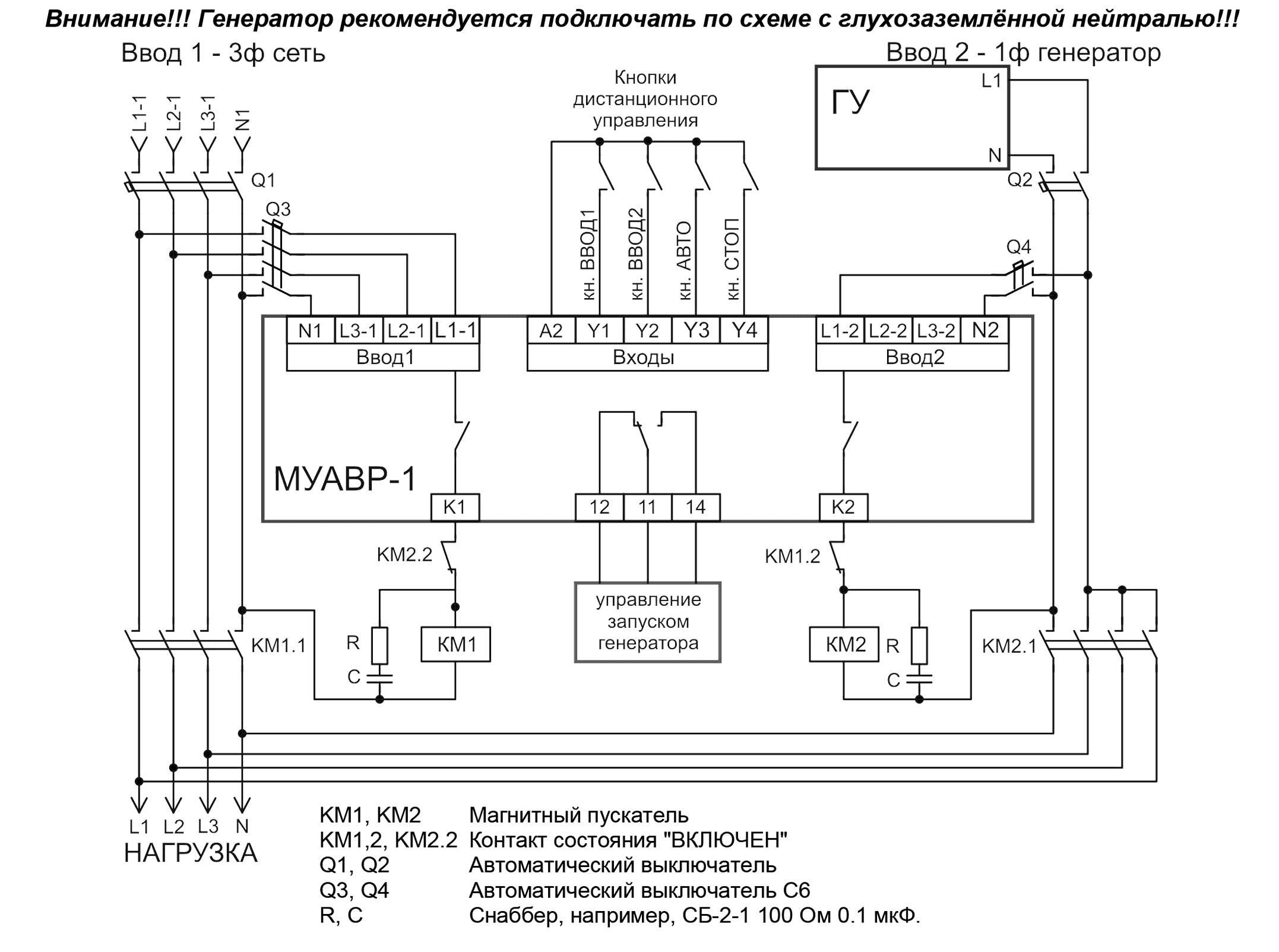

Схема-подключения-МуАВР-1 3ф-1ф-СЕТЬ Схема-подключения-МуАВР-1 3ф-1ф-генератор

В качестве снабберных цепочек рекомендуется применять СБ-2-1 100Ом 0,1мкФ УХЛ4. Для самостоятельного расчета снабберной цепочки можно воспользоваться инструкцией - статьей https://www.meandr.ru/rc-tsep.

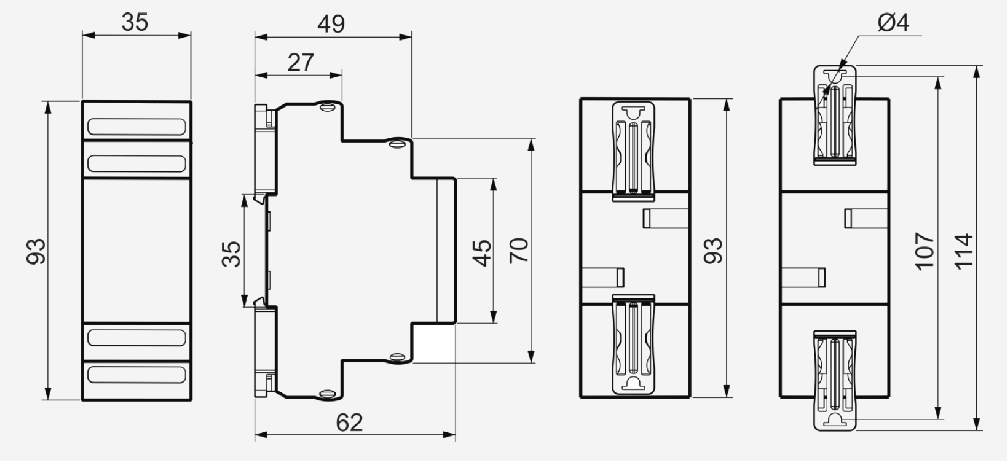

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ
ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ МУАВР-1

ТУ 3425−003−31928807−2014
Сертификат соответствия EAC: смотреть
