Устройство согласования УС-М01-1-15 PNP/NPN и NPN/PNP сигналов

Снят с производства замена УСМ

Устройство согласования NPN-PNP-NPN сигналов
УС-М01-1-15 DC10-30B УХЛ4
НАЗНАЧЕНИЕ РЕЛЕ

Устройство согласования предназначено для согласования логических выходов датчиков с любым типом транзисторных выходов для подключения к нагрузке и возможностью инвертирования выходного сигнала.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
Напряжение питания, В
DC 10...30
Максимальный ток нагрузки, мА
100
Ток потребления под нагрузкой, мА
< 50

Ток потребления без нагрузки, мА

< 20
Тип выходов
NPN, PNP
Входное сопротивление, Ом  3000...5000
Время переключения, мкс  < 5
Индикация: Питание
                  Срабатывание

Зеленый
Желтый

Защита от переполюсовки
Есть
Защита от перегрузки Нет
Защита от короткого замыкания  Нет
Степень защиты реле: по корпусу/по клеммам
IP40/IP20
Категория климатического исполнения УХЛ4

Диапазон рабочих температур

-25... +55° С
Температура хранения -40... +60° С
Относительная влажность воздуха  до 80% при 25°С
Высота над уровнем моря до 2000 м
Рабочее положение в пространстве  произвольное
Режим работы круглосуточный
Габаритные размеры  17,5х90х66
Масса не более 0.1 кг

КОНСТРУКЦИЯ РЕЛЕ
 Устройство выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены: зеленый индикатор включения напряжения питания «U», желтый индикатор срабатывания встроенного транзистора.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
 Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем  работу устройства, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления устройства с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса. Устройство устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.



СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
УС-М01-1-15 - Подключение датчика NPN

КОНТРОЛЬ НАПРЯЖЕНИЯ
УС-М01-1-15 - Подключение датчика PNP
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

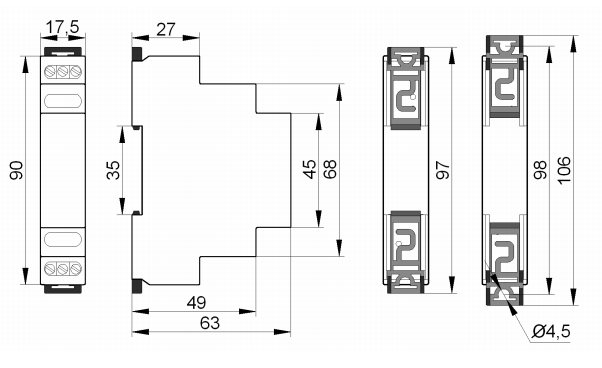

УС-М01-1-15 - ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

ТУ 3428-004-31928807-2014
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
УС-М01-1-15 DC10-30B УХЛ4    Скачать 28.07.2014
