Люминесцентный датчик фотометки ВИКО-МС-21(24)-М18ф

СНЯТО С ПРОИЗВОДСТВА И ПРОДАЖ
ВИКО-МС-11-М18-ф люминисцентный датчик 20мм
ВИКО-МС-21-М18-ф
по запросу

ВИКО-МС-24-М18-ф
по запросу


  • Обучение касанием сенсора
  • Возможность работы с цветными малоконтрастными метками
  • Визуальный контроль срабатывания
  • Широкий диапазон питающего напряжения
  • Защита от переполюсовки питающего напряжения
  • Самовосстанавливающаяся защита выхода от КЗ долговременного действия

НАЗНАЧЕНИЕ ДАТЧИКА ФОТОМЕТКИ
 Бесконтактный датчик фотометок ВИКО-МС-(21, 24)-М18 предназначен для обнаружения цветных полиграфических меток или кромок самоклеющихся этикеток на прозрачной или полупрозрачной поверхности. Датчики выпускаются с различными спектрами излучения. Датчик используется в составе упаковочного оборудования автоматических технологических линий.

РАБОТА ДАТЧИКА ФОТОМЕТКИ
 В одном корпусе встроены и приёмник, и излучатель. Излучатель посылает узкий световой луч в сторону объекта контроля. Приёмник улавливает свет, отражённый непосредственно от самого объекта. В связи с этим рабочая зона выключателя сильно зависит от отражающих свойств объекта. При эксплуатации датчика необходимо учитывать эти свойства. Конструкция датчика позволяет работать с объектами, расположенными практически вплотную к датчику, а также с зеркальными объектами.

 Работа датчика осуществляется в двух режимах: рабочий режим, режим обучения.
 В рабочем режиме выходной сигнал определяется наличием объекта находящегося в зоне контроля.
 Управление осуществляется потенциалом на проводе управления при подаче питания. При высоком уровне включается режим «dark off», при низком — «dark on» (см. диаграммы работы).
 В режиме обучения осуществляется определение уровней включения и выключения с помощью сенсорного контакта, расположенного на корпусе датчика рядом со светодиодным индикатором.


 ВНИМАНИЕ:  Провод управления обязательно должен быть подключён к плюсу или минусу питания.
 ВНИМАНИЕ:  В датчиках ВИКО-МС-21(24) установлен красный/зелёный светодиод индикации.

 Светодиодная индикация датчика в рабочем режиме:
 Горит красный индикатор — выход открыт;
 Горит зелёный индикатор — выход закрыт;
 Периодическое мигание красного индикатора — срабатывание защиты от перегрузки выхода.

 Светодиодная индикация датчика в режиме обучения:
 Частое мигание красного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, слишком мал;
 Частое мигание зелёного индикатора — перепад между сохранённым уровнем первого объекта и уровнем текущего объекта, находящегося в зоне контроля датчика, достаточен для успешного завершения обучения;
 Периодическое мигание красного и зелёного индикатора — обучение прошло неудачно, перепад контрастности между меткой и фоном очень мал или сигнал в обоих случаях недостаточный.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛЮМИНЕСЦЕНТОГО ДАТЧИКА
Параметр
Ед.изм.
ВИКО-МС-21-М18
ВИКО-МС-24-М18
Тип выхода

NPN NO-NC
PNP NO-NC
Диапазон напряжений питания
В
DC10...30
Номинальный ток нагрузки
мА
150
Падение напряжения в открытом состоянии
В
1,5
Ток потребления без нагрузки
мА
<30
Ток срабатывания защиты
мА
200
Рабочий зазор, Sn
мм
20
Точность срабатывания при горизонтальном перемещении объекта, не хуже
мм
0,2
Время реакции
мкс
125
Задержка включения выхода *
с
до 5
Задержка выключения выхода *
с
до 5
Время готовности, не более
с
0,2
Посторонняя подсветка
лк
5000
Регулировка чувствительности

Автоматическая в режиме обучения
Состояние коммутационного элемента
нормально открытый (dark on)
нормально закрытый (dark off)

Управление +Uпит
Управление –Uпит
Спектр излучения (б-белый)
нм
-
Спектр излучения (с-синий)
нм
-
Спектр излучения (ж-жёлтый)
нм
-
Спектр излучения (з-зелёный)
нм
-
Спектр излучения (к-красный)
нм
-
Спектр излучения (ф-фиолетовый)
нм
380...430
Степень защиты

IP54
Способ подключения

кабель 4x0,2мм2 - 2м
Диапазон рабочей температуры
0C
-25...+55
Температура хранения
0C
-40...+70
Материал корпуса

Пластик
Масса, не более
кг
0,1
*- время задержки оговаривается при заказе, 5мc-10мс-20мс-50мс-0,1с-0,2с-0,5с-1с-5с. по умолчанию устанавливается равным 0

ДИАГРАММЫ РАБОТЫ
Диаграмма работы ВИКО-МС-11(14.21,24)-М18 в режиме dark off
Диаграмма работы ВИКО-МС-11(14.21.24)-М18 в режиме dark on

СХЕМЫ ПОДКЛЮЧЕНИЯ

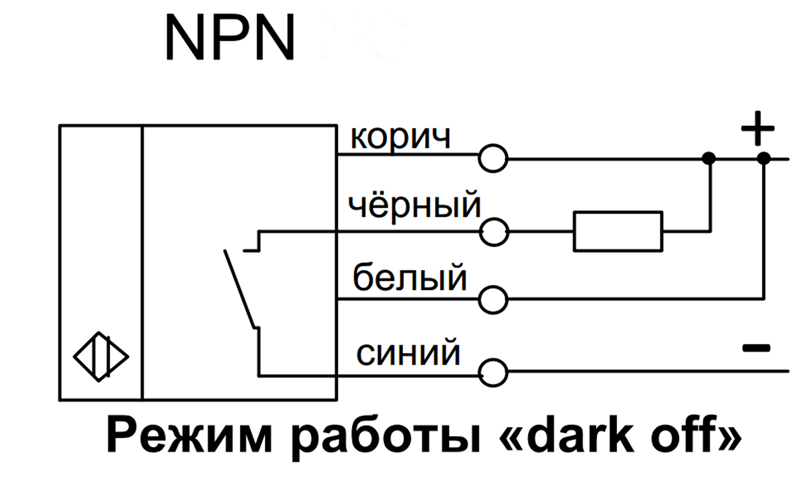

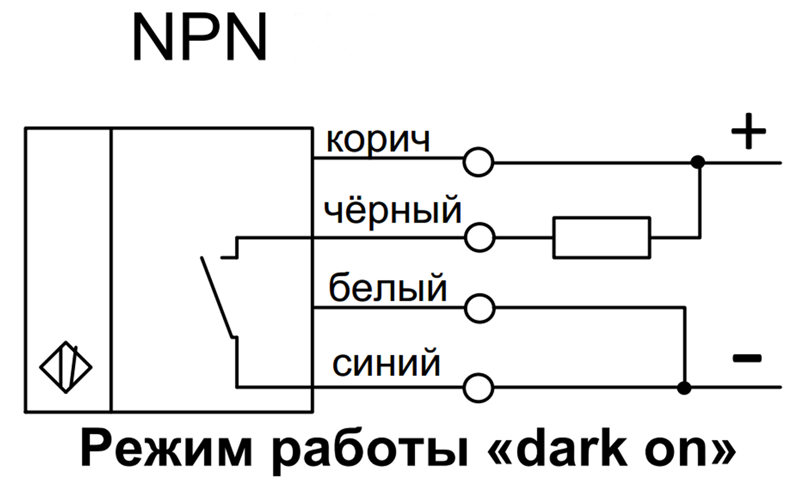

ВИКО-МС-21-М18

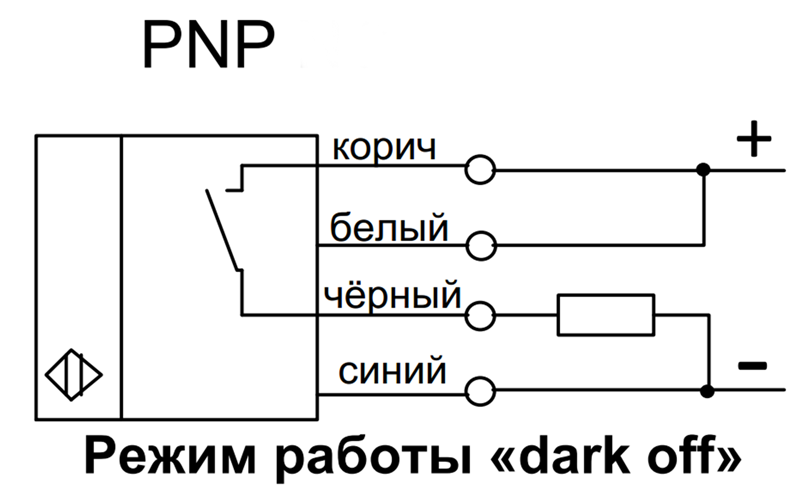

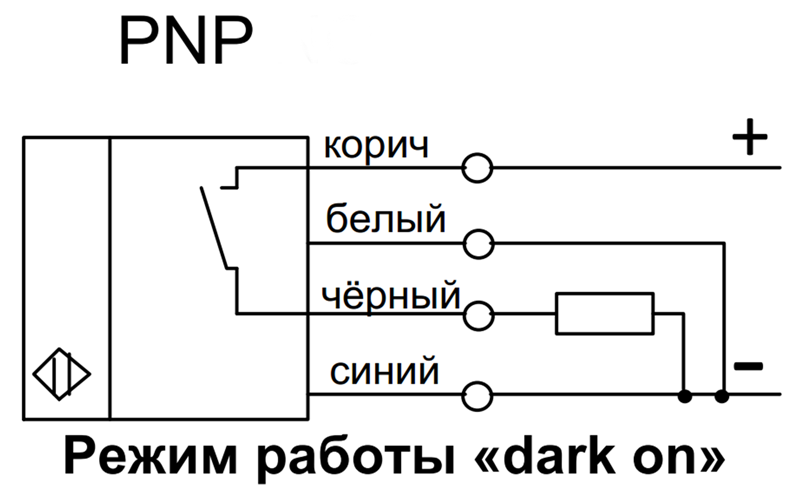

ВИКО-МС-24-М18
Изображение Изображение Изображение Изображение

 ВНИМАНИЕ:  Не допускается прокладка кабеля датчика в одном жгуте с силовыми проводами, создающими высокочастотные или импульсные помехи.

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты ВИКО-МС
ВИКО-МС
М
А
Б
В
Г
Д
Е
ВИКО-МС-21(24)-М18
18х1
50
38
-
3,5
12
22

ТУ 4218-004-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВИКО-МС-21-М18-ф
4640016933600
10.2016
ВИКО-МС-24-М18-ф
4640016933617

Русский
