Реле времени РОЛ-1 лестничный выключатель

Снят с производства аналог РИО-2

Реле времени РОЛ-1 лестничный выключатель
РОЛ-1 АС220В УХЛ4
- Напряжение питания  АС220 В
- Автоматическое включение и выключение  освещения
- Регулируемая задержка выключения освещения 1 - 10 мин.
- Высокая коммутационная способность
- Максимальный ток потребления индикаторными лампами кнопок управления 10 мА
- Низкий уровень коммутационных помех
- Индикация выключения освещения
НАЗНАЧЕНИЕ РЕЛЕ
Реле времени РОЛ-1 предназначено для управления освещением лестничных клеток по заданному алгоритму. Управление реле времени производится с помощью кнопок управления с индикаторными лампами или без них. Реле может применятся в зданиях с большим количеством помещений. Реле снабжено электронным таймером на 1 - 10 мин.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
номинальное напряжение питания
АС 220 (10%) 50-60 Гц
потребляемая мощность, не более
2 ВА
максимальная нагрузка лампы накаливания
1500ВТ
максимальная нагрузка -галогеновые лампы без трансформатора
1500ВТ
максимальный коммутируемый ток при активной нагрузке:
АС 250 В, 50 Гц (АС1)
DC 30B (DC1)
10А
максимальный ток, потребляемый индикаторными лампами кнопочных выключателей
10 мА
минимальная длительность команды управленияч (Y1)
50 мс
регулируемая задержка включения освещения (t)
1-10 мин.
время готовности реле (tp)
0,7 с
механическская износостойкость, циклов не менее
10х106
электрическая износостойкость, циклов не менее
100000
количество и тип контактов
1 замыкающий контакт
степень защиты реле:
по корпусу
по клеммам

IP40
IP20
диапазон рабочих температур
-25...+550С
температура хранения
-40...+600 С
относительная влажность воздуха
до 80% при 250С
рабочее положение в пространстве
произвольное
режим работы
круглосуточный
габаритные размеры
17,5х90х63 мм
масса
0,1 кг
свечение подключаемого провода
2,5 мм 2

КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены потенциометр для установки задержки на выключение освещения, зеленый индикатор включения питания «U» и желтый индикатор срабатывания встроенного исполнительного реле.

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

РАБОТА РЕЛЕ
Работа реле представлена на диаграммах  где t - регулируемая задержка выключения освещения, tр - время готовности реле (задержка на включение реле после нажатия кнопок управления). Пример схемы подключения реле к осветительной системе лестничных клеток представлена на рисунке, где «S1»...«SN» - кнопки управления с индикаторными лампочками или без них, «EL1»...«ELN» - подключенная нагрузка (осветительные приборы), «18» -  выходной контакт исполнительного реле, «А1», «А2» - клеммы для подключения сети питающего напряжения, «Y1» -  вход управления для подключения кнопок управления.
При подаче питания на прибор включается  зеленый индикатор «U». При нажатии любой кнопки управления
времени t будет вновь нажата любая кнопка управления, то по переднему фронту поступившего на вход «Y1» управляющего воздействия  отсчет времени будет прерван и возобновится вновь через время tр. За 30 с до  конца отсчета времени t исполнительное реле  выключится на короткое время 0,5с (осветительные приборы кратковременно погаснут), что проинформирует пользователя о скором выключении освещения. Реле позволяет при необходимости  продлить включение осветительных приборов до одного часа, а также в любой момент прервать этот режим. Для этого необходимо удерживать кнопку управления в течение 5 с до подтверждения световым сигналом (освещение кратковременно выключится). Для прерывания этого режима нужно повторить те же действия. После отпускания кнопки управления вновь возобновиться отсчет предварительно установленного времени t и работа реле продолжится по описанному выше алгоритму.
На время нажатия любой кнопки управления управляющий вход реле «Y1» подключается на прямую к нулевому проводу «N».

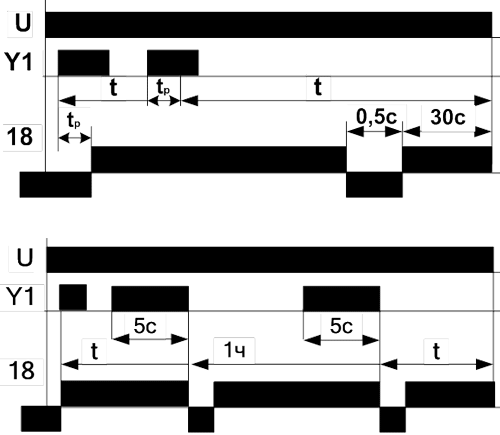

ДИАГРАММЫ РАБОТЫ РЕЛЕ

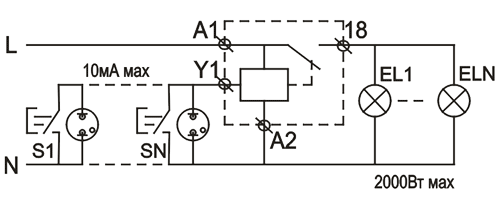

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

Внимание!
Реле времени РОЛ-1  не предназначено для непосредственной коммутации мощных осветительных приборов . Суммарное сопротивление осветительных приборов в холодном состоянии  должно быть более 30 Ом.  При использовании осветительных приборов с суммарным сопротивлением менее 30 Ом рекомендуется применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.

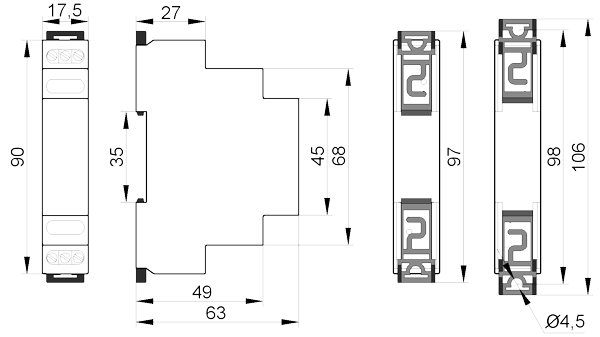

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

ТУ 3425-007-31928807-2009
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РОЛ-1 АС220В УХЛ4   Скачать 23.07.2014



Русский
