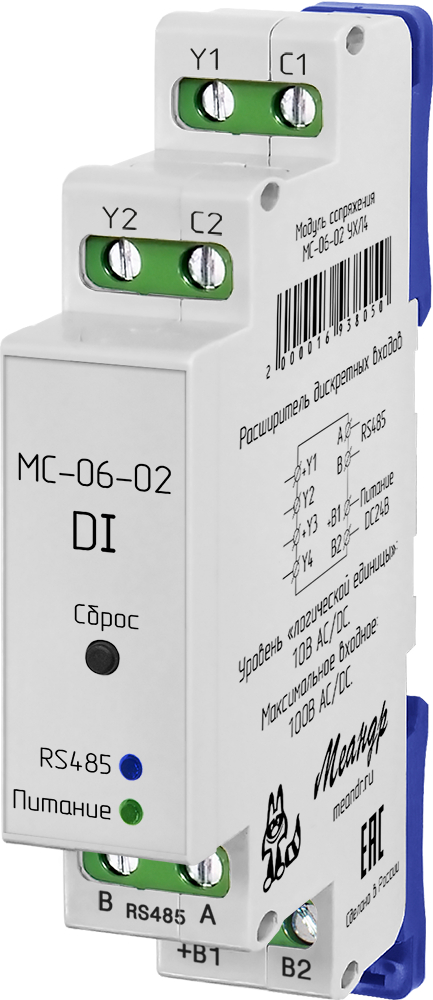

Модули сопряжения МС-06 Расширители дискретных входов
    |
| МС-06-01 УХЛ2 | спец. |
4606.00 руб. с НДС
|
| МС-06-01 УХЛ4 | стандарт |
3420.00 руб. с НДС
|
| МС-06-02 УХЛ2 | спец. |
4606.00 руб. с НДС
|
| МС-06-02 УХЛ4 | стандарт |
3420.00 руб. с НДС
|
| МС-06-03 УХЛ2 | спец. | В РАЗРАБОТКЕ |
| МС-06-03 УХЛ4 | стандарт | В РАЗРАБОТКЕ |
| МС-06-04 УХЛ2 | спец. | В РАЗРАБОТКЕ |
| МС-06-04 УХЛ4 | стандарт | В РАЗРАБОТКЕ |
НАЗНАЧЕНИЕ
Модули сопряжения МС-06 (далее устройство) предназначены для увеличения количества дискретных входов устройств управления (программируемых логических контроллеров, панелей операторов, ПК). Управляется по протоколу Modbus RTU по интерфейсу RS-485.

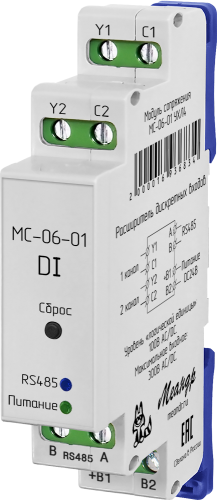

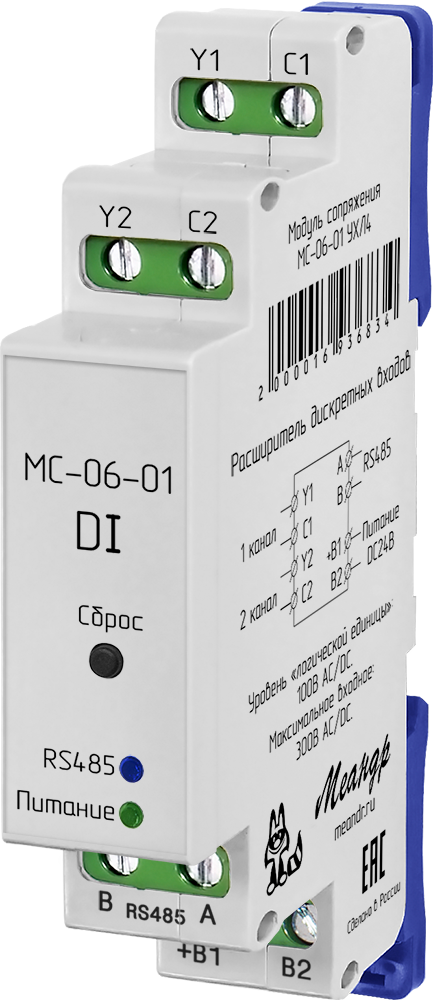

МС-06-01 - устройство с 2-мя гальванически развязанными входами с допустимым напряжением до 300В AC/DC. Уровень логической "1" от 100 В.

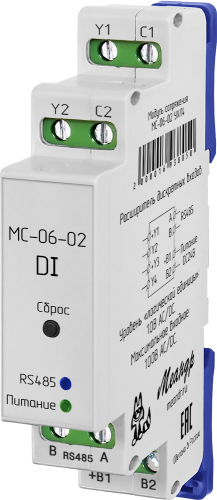

МС-06-02 - устройство с 2-мя гальванически развязанными входами с допустимым напряжением до 100В AC/DC. Уровень логической "1" от 10 В.

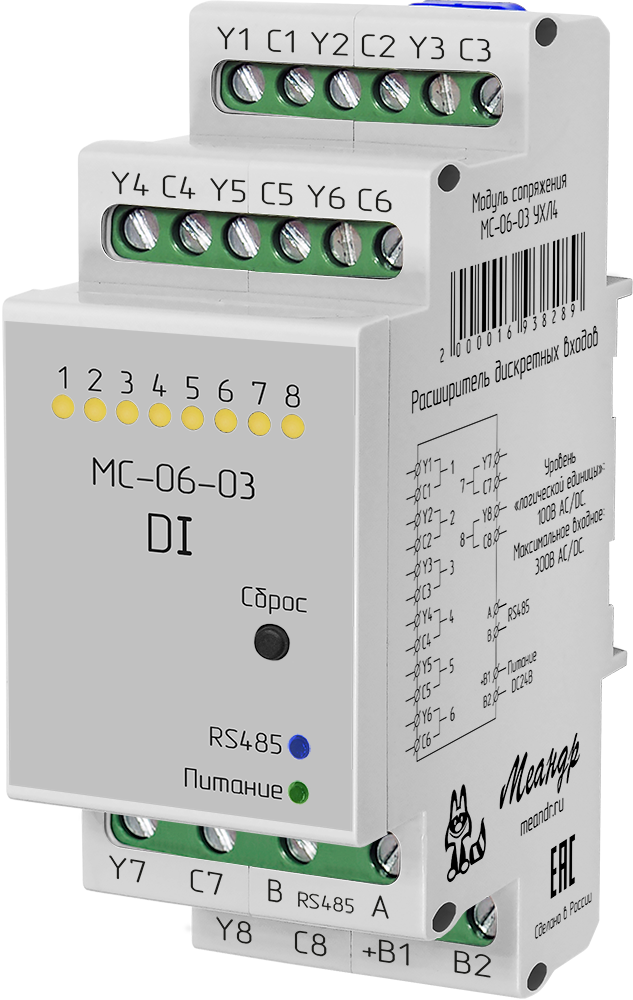

МС-06-03 - устройство с 8-ю гальванически развязанными входами с допустимым напряжением до 300В AC/DC. Уровень логической "1" от 100 В.

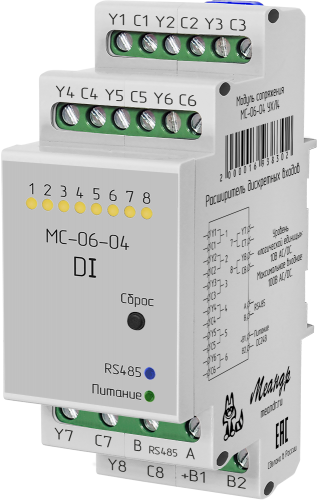

МС-06-04 - устройство с 8-ю гальванически развязанными входами с допустимым напряжением до 100В AC/DC. Уровень логической "1" от 10 В.
КОНСТРУКЦИЯ
Устройства выпускаются в унифицированном пластмассовом корпусе.
Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами (см. рис. 3 руководства по эксплуатации).
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.
На лицевой панели устройства расположены: кнопка «Сброс»; синий индикатор «RS485»; зеленый индикатор «Питание». (для МС-01 и МС-02)
На лицевой панели устройства расположены: кнопка «Сброс»; синий индикатор «RS485»; зеленый индикатор «Питание»; желтые (оранжевые) индикаторы состояния входов «1» … «8». (для МС-03 МС-04)
ПОДКЛЮЧЕНИЕ
Питание устройства: "B2" и "+B1" 24 DC.
Клемма "+B1" подключается к + источника питания. Питание устройства гальванически развязано от остальных цепей.
Входы: Вход 1 (Y1, С1), Вход 2 (Y2, С2) - для МС-06-01 и МС-06-02

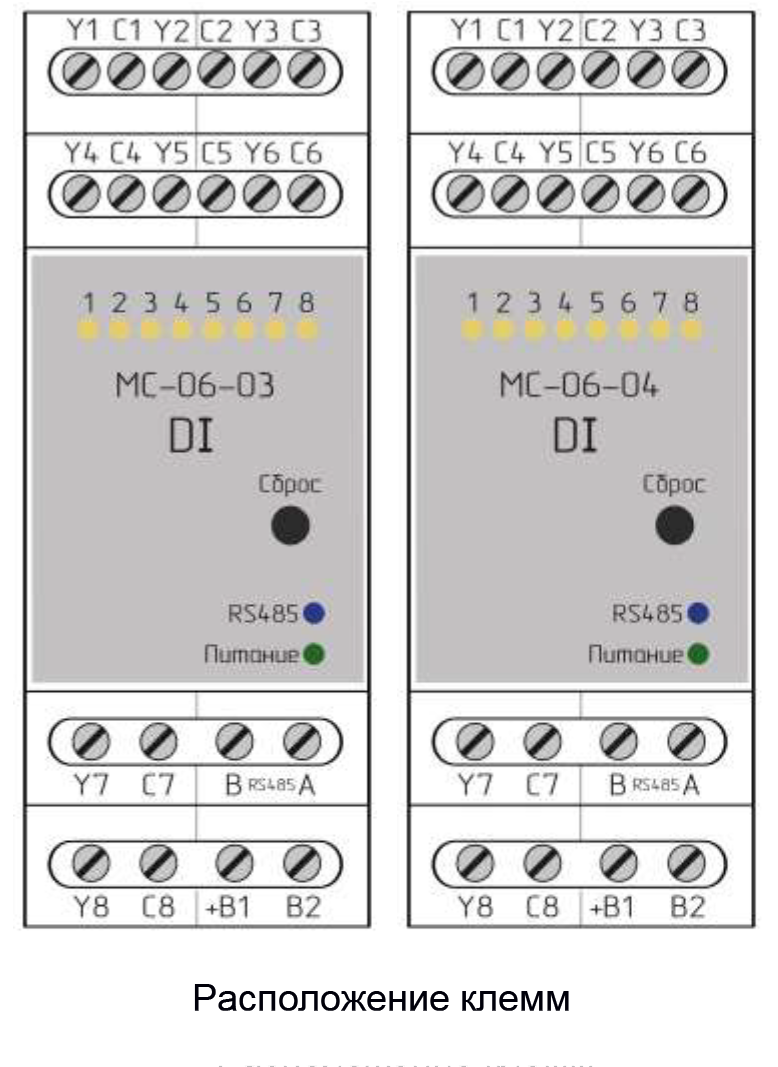

Входы: Вход 1 (Y1, С1) ... Вход 8 (Y8, С8) - для МС-06-03 и МС-06-04
Подключение к входам производится без соблюдение полярности. Входы гальванически развязаны между собой и от остальными цепями.
Шина RS-485: A-B.
Подключать соблюдая требования стандарта RS-485.

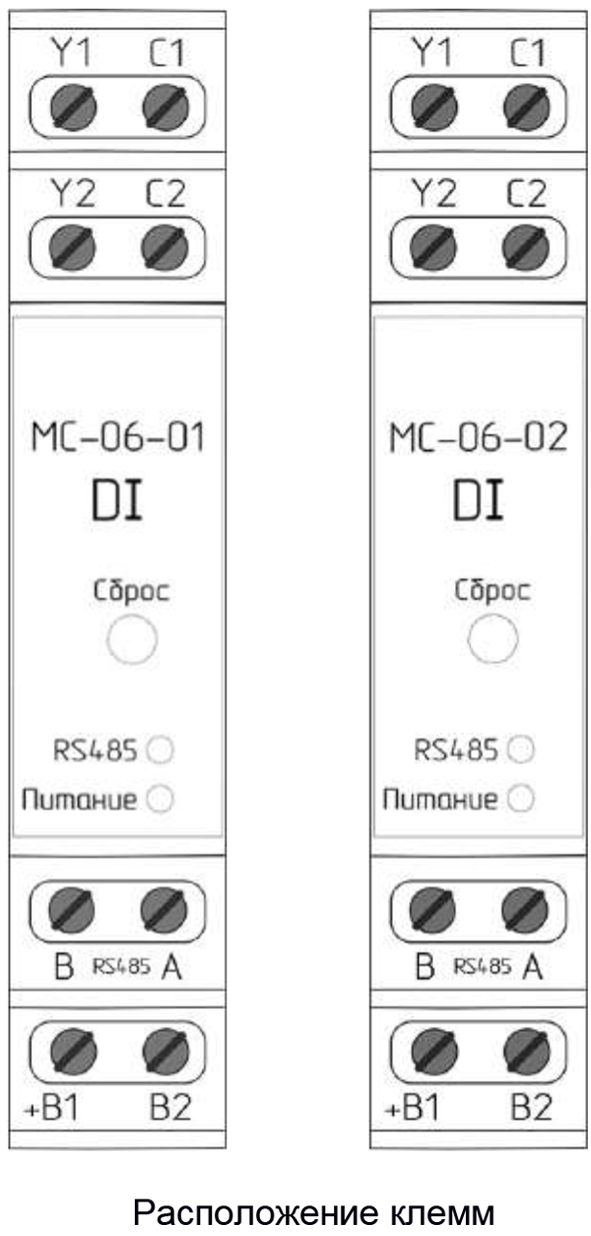

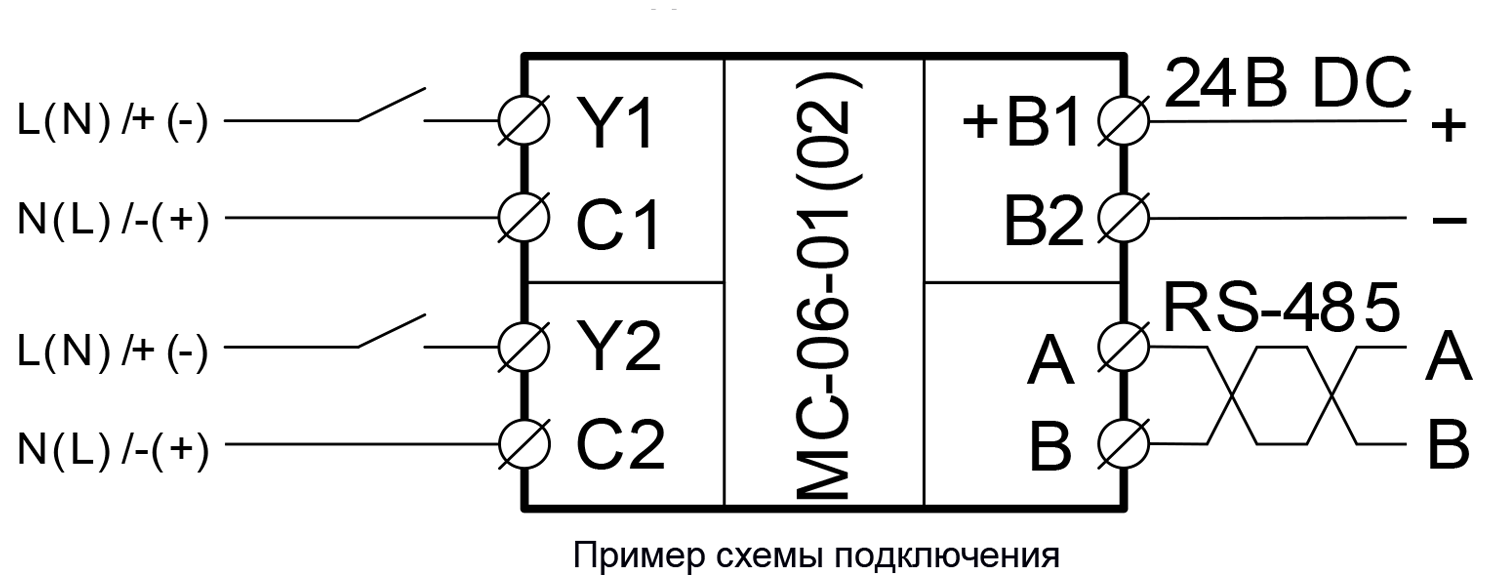

| МС-06-01 и МС-06-02 | |
 |
 |

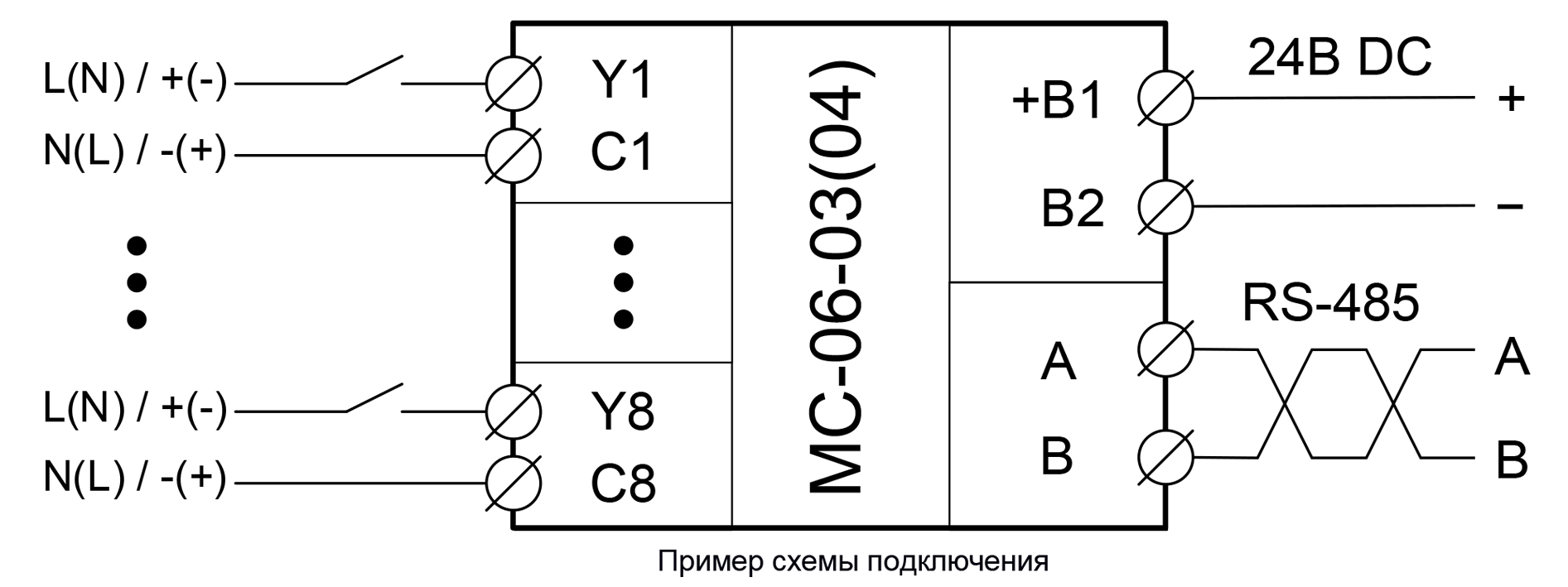

| МС-06-03 и МС-06-04 | |
 |
 |
РАБОТА УСТРОЙСТВА
Устройство непрерывно опрашивает дискретные входы и сохраняет их состояние в соответствующих регистрах (см. таблицу 2 руководства по эксплуатации):
- логической "1" соответствует наличие напряжения.
- логическому "0" соответствует отсутствие напряжения.
Используемое напряжение: постоянное DC и переменное АС.
Может использоваться для определения наличия или отсутствия напряжения в сети.
ПАРАМЕТРЫ ПОРТА MODBUS RTU
|
Режим Modbus Количество битов данных Четность Стартовых бит Стоповых бит Адрес устройства Modbus Скорости передачи |
Slave 8 Even 1 1 Определяется R100 Определяется R101 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметр | Ед. Изм. | MC-06-01 | MC-06-02 | MC-06-03 | MC-06-04 |
| Напряжение питания DC | В | 22 ... 26 | |||
| Потребляемая мощность, не более | Вт | 1 | |||
| Гальваническая развязка | питание – входные каналы – RS485; входные каналы между собой | ||||
| Количество входов | 2 | 8 | |||
| Тип напряжения входных каналов | АС (45…65Гц), DC | ||||
| Напряжение "логической единицы", не менее | В | 100 | 10 | 100 | 10 |
| Напряжение "логического нуля", не более | В | 35 | 3,5 | 35 | 3,5 |
| Максимальное входное напряжение | В | 300 | 100 | 300 | 100 |
| Входное сопротивление, не менее | кОм | 200 | 18 | 200 | 18 |
| Время реакции на изменение входного сигнала, не более | мс | 25 | |||
| Интерфейс | RS-485 | ||||
| Скорость передачи данных | бит/c | 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200. | |||
| Терминатор линии встроенный | отсутствует | ||||
| Протокол | Modbus RTU | ||||
| Время готовности, не более | мс | 600 | |||
| Электрическая прочность изоляции: Питание-RS485-входные каналы, входные каналы между собой, не менее | В | 750 | 1000 | ||
| Тип клемм | винтовые | ||||
| Сечение подключаемых к клеммам проводников, не более | мм2 | 2.5 | |||
| Момент затяжки винтового соединения | Нм | 0,4 Нм (шлицевая отвертка 0,6Х3,5мм) | |||
| Габаритные размеры | мм | 18 x 93 x 62 | |||
| Масса нетто/брутто, не более | г | 55/65 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 | ||||
| Диапазон рабочих температур | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) | |||
| Температура хранения | °С | -40…+70 | |||
| Относительная влажность, не более | % | 80 (25°С) | |||
| Степень защиты по корпусу по ГОСТ 14254-96 | IP40 | ||||
| Степень защиты по клеммам по ГОСТ 14254-96 | IP20 | ||||
| Режим работы | круглосуточный | ||||
| Положение рабочее в пространстве | произвольное | ||||
| Срок службы, не менее | лет | 10 | |||
ГАБАРИТНЫЕ РАЗМЕРЫ МС-06-01 и МС-06-02

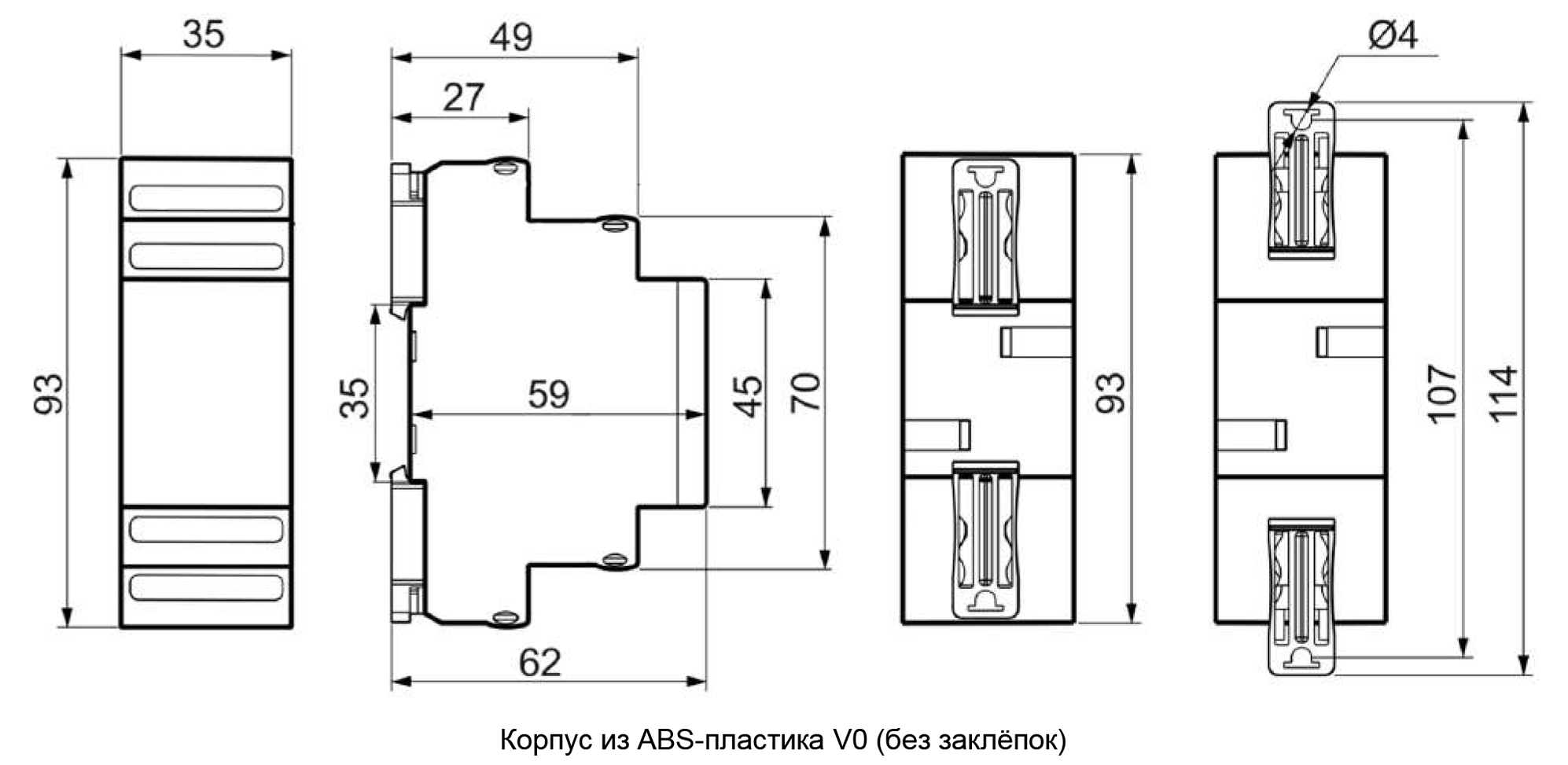

ГАБАРИТНЫЕ РАЗМЕРЫ МС-06-03 и МС-06-04
