Модули держателей предохранителей МДП-1, МДП-2, МДП-3М

МДП-1 МДП-2 МДП-3М

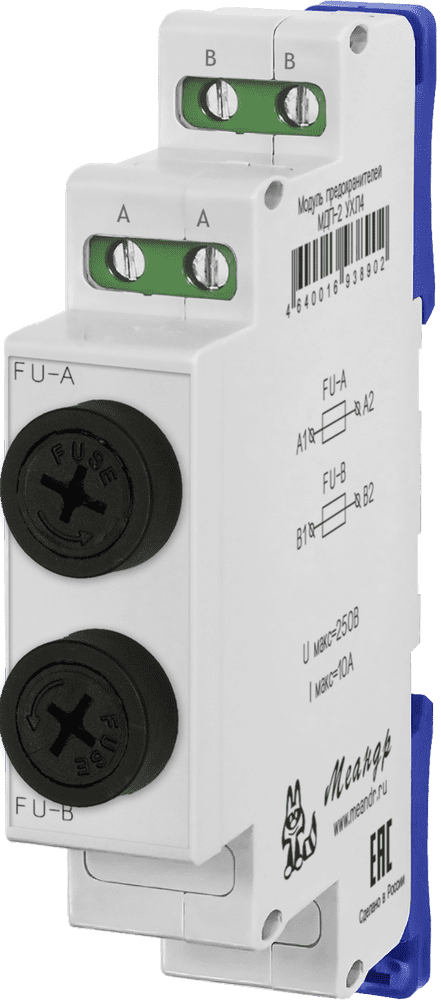

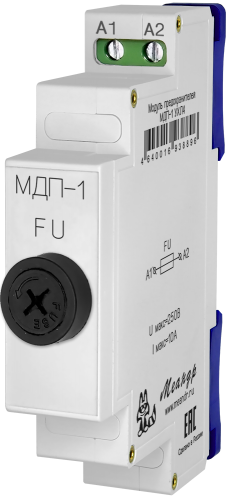

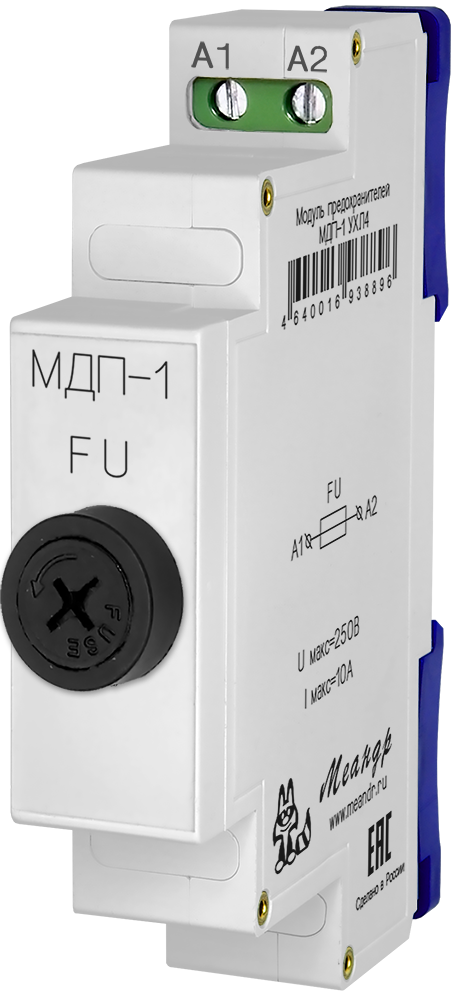

Модуль держателя предохранителей МДП-1 Модуль держателя предохранителей МДП-2 Модуль держателей предохранителей МДП-3М
МДП-1 10A AC250В УХЛ4
231.00 руб. с НДС

МДП-2 10A AC250В УХЛ4
347.00 руб. с НДС

МДП-3М 5A AC250В УХЛ4
924.00 руб. с НДС

МДП-3М ACDC24В УХЛ4 924.00 руб. с НДС


  • Возможность крепления на рейку-DIN и на ровную поверхность
  • Переднее присоединение проводников
  • Корпус шириной 18 мм
  • 3 предохранителя с индикацией "сгоревшего" (для МДП-3М)

НАЗНАЧЕНИЕ МОДУЛЯ
Модуль предохранителей МДП предназначен для применения в жилищных и промышленных проводках и охранных системах.
Выпускаются трёх видов:
МДП-1 - на 1 предохранитель (10А)
МДП-2 - на 2 предохранителя (10А)
МДП-3М - на 3 предохранителя + индикация каждого (5А) АС250В или DС250В (при подключении на постоянный ток соблюсти полярность), предназначен для защиты 3-х изолированных электрических цепей плавкими вставками
Возможно применение любых плавких вставок, размером 5,2мм Х 20мм. Например, типа ВПБ6-1…ВПБ6-13, ВПТ6-1…ВПТ6-13,  ВПТ19, или стеклянные импортные типа H520PT или аналогичные.

КОНСТРУКЦИЯ МОДУЛЯ
Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

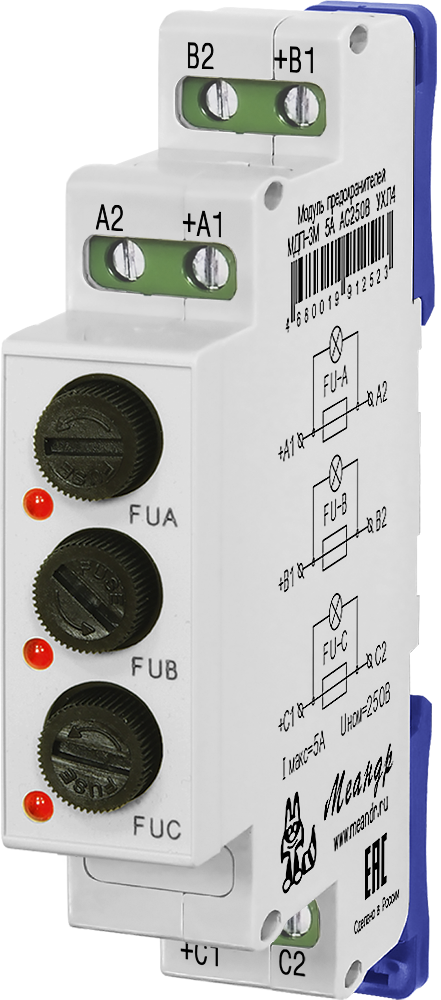

МДП-3М
Модуль состоит из 3-х идентичных изолированных секций (A, B,C), включающих
  • 2 винтовые клеммы для подключения проводов сечением до 2.5мм2 . Доступ к головкам винтов со стороны лицевой панели.
  • Держателя предохранителя с завинчивающейся крышкой. Доступ к предохранителю со стороны лицевой панели. Крышка имеет паз для шлицевой отвѐртки.
  • Светодиодного индикатора "сгоревшего " предохранителя, расположенного рядом с соответствующим держателем.
Корпус пластмассовый унифицированный. Установка на монтажную рейку DIN 35 (ГОСТ Р МЭК 60715-2003) или на плоскость.
Для крепления на плоскость, выдвинуть из корпуса оба замка(язычка) фиксации к рейке, и использовать открывшиеся отверстия в замках для крепления шурупом (или подобным элементом).
Модуль выпускается в исполнениях для цепей 230В АС и 24В,

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МДП
Параметр
Ед.изм.
МДП-1
МДП-2 МДП-3М 250B AC МДП-3М 24B
Номинальное рабочее напряжение В 250 250 АС 24 (DC)
24 (AC)
Количество защищаемых цепей ед. 1 2 3
Максимальный ток
А
10
5
Максимальные потери вставки Вт 1
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Диапазон рабочих температур 0C -25...+55
Температура хранения 0C -40...+70
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Относительная влажность % до 80 (при 25 0C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 18х93х62
Масса, не более кг 0,1 0,12 0,13
Размер плавкой вставки, D х L
мм
5,2 х 20

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ МДП-3М
Габаритные размеры реле в корпусе МДП-3М

Изделия соответствуют требованиям ГОСТ Р МЭК 60269-1-2010

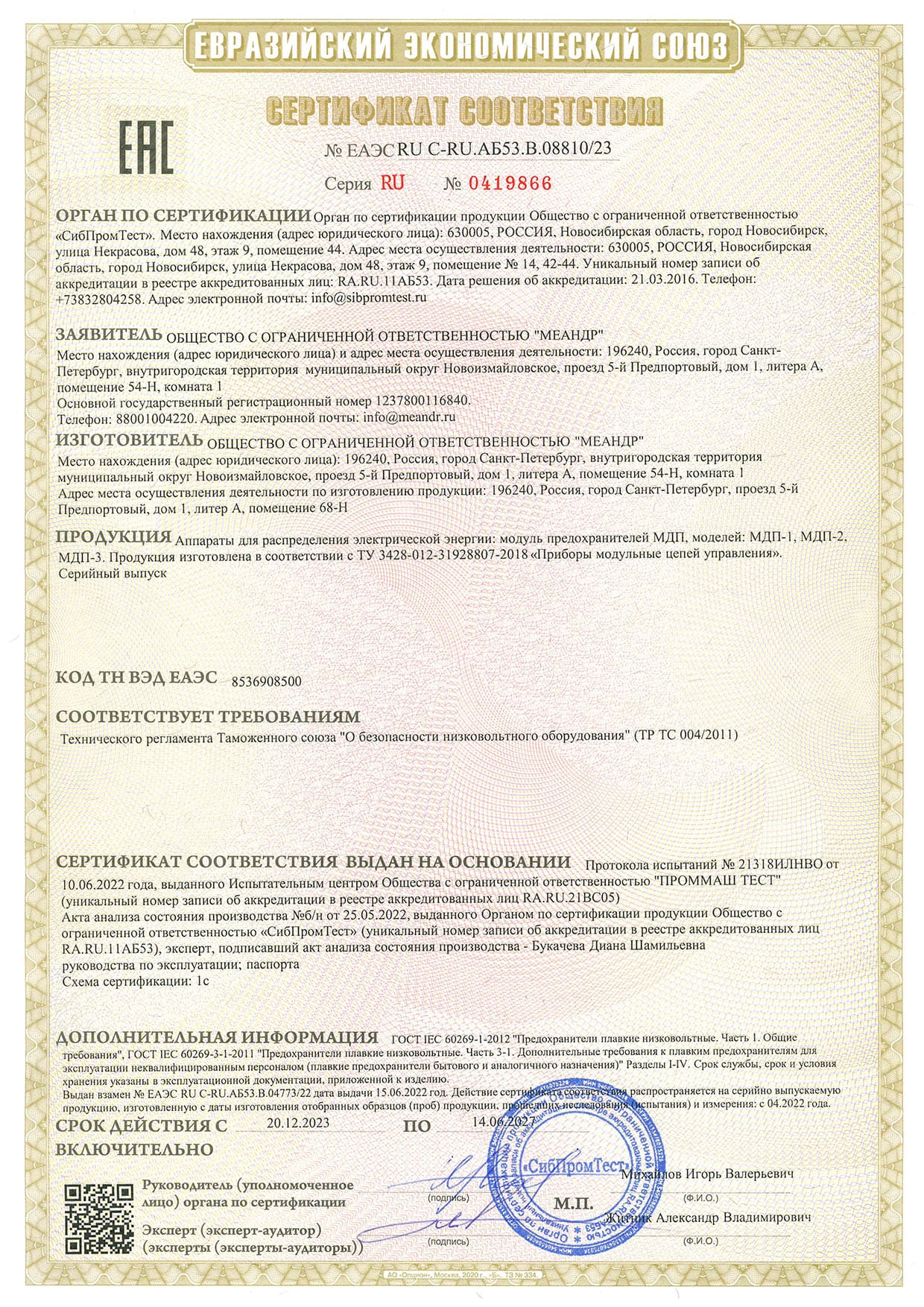

Сертификат соответствия ЕАС: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
МДП-1 10A  AC250В УХЛ4 4640016938896 Руководство по эксплуатации .PDF Скачать v08 08.22
МДП-2 10A  AC250В УХЛ4 4640016938902 Руководство по эксплуатации .PDF Скачать v08 08.22
3D модель .STEP Скачать 08.22

МДП-3М 5A  AC250В УХЛ4
МДП-3М ACDC24В УХЛ4

4680019912523
2000016937541

Руководство по эксплуатации .PDF  Скачать v07 02.23
3D модель .STEP Скачать 02.23
