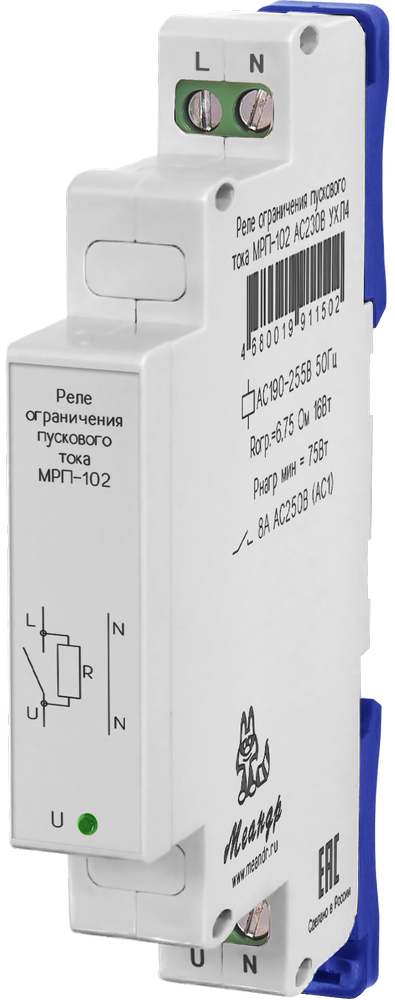

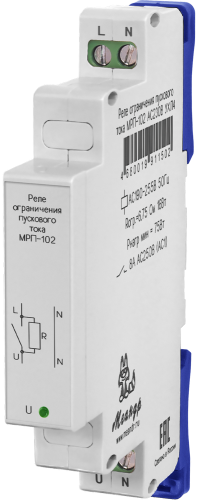

Реле ограничения пусковых токов (РОПТ) МРП-102
 |
|
МРП-102 AC230 УХЛ4
|
стандарт | купить |
1667.00 руб. с НДС
|
- Ограничение пускового тока емкостных нагрузок до 30А
- Максимальная суммарная мощность нагрузки - 900 Вт, максимальный ток нагрузки - 8 А
- Встроенный термопредохранитель
- Может подключаться как перед, так и после выключателя
- Ширина корпуса 13мм
НАЗНАЧЕНИЕ РЕЛЕ
Ограничитель пускового тока МРП-102 (РОПТ) предназначен для уменьшения пусковых токов при включении импульсных БП, драйверов светодиодных лент, светодиодных светильников и т.п.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
ВНИМАНИЕ!
Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
РАБОТА РЕЛЕ
При подаче питания на устройство контакты встроенного реле разомкнуты. Токоограничительные резисторы подключены непрерывно. При подключении нагрузки происходит заряд ее входных емкостей через резисторы. При повышении тока нагрузки выше порога включения контакты реле замыкаются. При снижении тока ниже порога выключения контакты реле размыкаются. Индикатор «U» сигнализирует о наличии напряжения питания на устройстве.
ВНИМАНИЕ!
Реле предназначено для работы с одной группой нагрузок. Если нагрузка подключена и реле включено, токоограничительные резисторы зашунтированы контактами реле. При подключении еще одной нагрузки ограничения пускового тока для второй нагрузки не произойдет.
ВНИМАНИЕ!
В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. При первом включении исходное (выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например, мощные пускатели и др.).
|
Параметр
|
Ед.изм.
|
МРП-102
|
|
Напряжение питания
|
В
|
AC230
|
| Частота питающей сети | Гц |
50
|
|
Потребляемая мощность, не более
|
Вт
|
1
|
| Порог включения контакта реле при токе нагрузки более | мА | 90 |
| Порог выключения контакта реле при токе нагрузки менее | мА | 70 |
| Время включения реле, не более | мс | 250 |
|
Время включения реле
|
с
|
0,02—0,08
|
| Максимальная суммарная ёмкость нагрузки, не более | мкФ | 900 |
| Максимальный ток нагрузки: АС250В 50Гц (АС1) |
А
|
8
|
|
Максимальная частота коммутаций, при ёмкости нагрузки 2000 мкФ, не более
|
цикл./мин
|
2 |
| Электрическая прочность (питание-контакты) | В | AC2000 (50Гц - 1мин) |
| Механическая износостойкость, не менее | циклов | 10*106 |
| Электрическая износостойкость, не менее | циклов | 100000 |
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25…+55 (УХЛ4)
|
|
Температура хранения
|
0C
|
-40...+70
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69
|
|
УХЛ4
|
|
Степень защиты реле: по корпусу / по клеммам в соответствии с ГОСТ 14254-96
|
|
IP40/IP20
|
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
|
Габаритные размеры
|
мм
|
13х93х62
|
|
Масса
|
кг
|
0,06
|
СХЕМЫ ПОДКЛЮЧЕНИЯ
Реле может подключаться как перед, так и после выключателя.
ГАБАРИТНЫЕ РАЗМЕРЫ ОГРАНИЧИТЕЛЯ ПУСКОВОГО ТОКА
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
| Наименование |
Заказной код (артикул) |
Наименование файла | Файл для скачивания | Дата файла |
| МРП-102 AC230В УХЛ4 | 4680019911502 | Руководство по эксплуатации |
PDF Скачать v11 PDF Скачать v10 |
08.25 |
| 05.24 |
