Реле контроля фаз РКФ-М06-11 общепромышленное исполнение
|
|
РКФ-М06-11-15 AС400В УХЛ4
|
стандарт |
1948.00 руб. с НДС
|
|
РКФ-М06-11-15 AС400В УХЛ2
|
спец.изделие |
2688.00 руб. с НДС
|
| РКФ-М06-11-15 AC230В УХЛ2 | спец.изделие |
2688.00 руб. с НДС
|
|
РКФ-М06-11-15 AC230В УХЛ4
|
спец.изделие |
2688.00 руб. с НДС
|
|
РКФ-М06-11-15 AC110В УХЛ4
|
спец.изделие |
2688.00 руб. с НДС
|
|
РКФ-М06-11-15 AC100В УХЛ4
|
спец.изделие |
2688.00 руб. с НДС
|
|
РКФ-М06-11-15 AC100В УХЛ2
|
спец.изделие |
2688.00 руб. с НДС
|
| РКФ-М06-11-22 AC500В УХЛ4 | спец.позиция |
5161.00 руб. с НДС
|
|
РКФ-М06-11-22 AC690В УХЛ4
|
спец.изделие |
5161.00 руб. с НДС
|
Отличительные особенности реле
|
Параметр/Наименование
|
РКФ-М06-11-15
общепромышленное
|
РКФ-М06-12-15
для электродвигателей
|
РКФ-М06-13-15
для крановых электродвигателей
|
|
Контроль обрыва фазы
|
+
|
+
|
+
|
|
Контроль "слипания" фаз
|
+
|
+
|
+
|
|
Контроль чередования фаз
|
+
|
+
|
нет
|
|
Контроль асимметрии фаз
|
>30%
|
5...25% (регулируемый)
|
|
|
Контроль повышения напряжения
|
1,3 Uном
|
1,3 Uном
|
1,3 Uном
|
|
Контроль снижения напряжения
|
0,8...1,1Uном (регулируемый)
|
Синфазном снижении напряжения ниже – 0,5Uном
|
|
|
Задержка срабатывания, с
|
0,1-10
|
||
-
Фиксированный порог на превышение напряжения 1,3 Uном
-
Регулируемый нижний порог отключения (0,8 ...1,1) Uном
-
Контроль порядка чередования фаз
-
Контроль обрыва фаз
-
Контроль "слипания" фаз
-
Регулируемая задержка срабатывания 0,1...10с
-
Питание реле осуществляется от контролируемой сети
НАЗНАЧЕНИЕ
Реле контроля фаз РКФ-М06-11 (далее - реле) предназначено для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует порядок чередования фаз, обрыв и «слипание» фаз, асимметрию напряжения, превышение напряжения выше фиксированного значения, снижение напряжения ниже установленного порога. Технические характеристики реле приведены в таблице.
КОНСТРУКЦИЯ

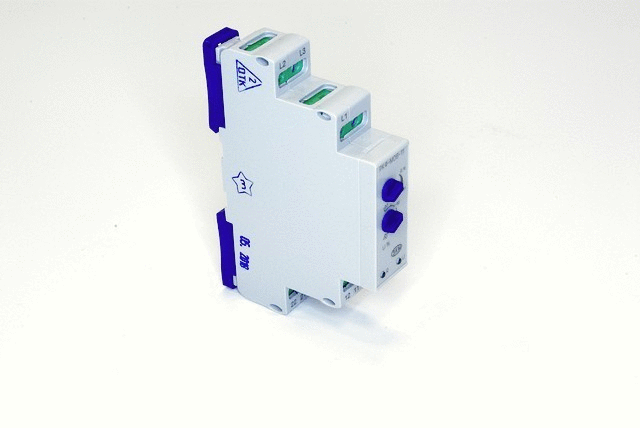

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания, поворотный переключатель порога срабатывания «Uф%», зелёный индикатор «U» наличия напряжения питания. Жёлтый индикатор «R включения встроенного реле. Габаритные размеры приведены на рисунке ниже.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвёртку 0,6*3,5мм
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
РАБОТА РЕЛЕ

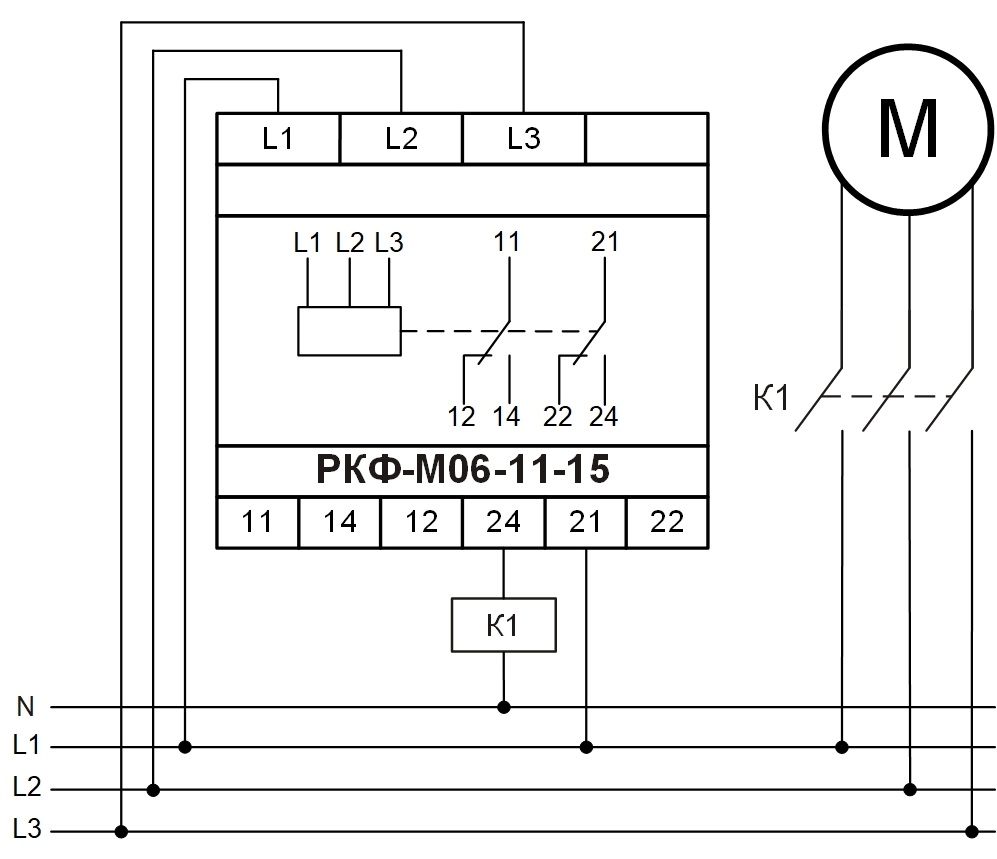

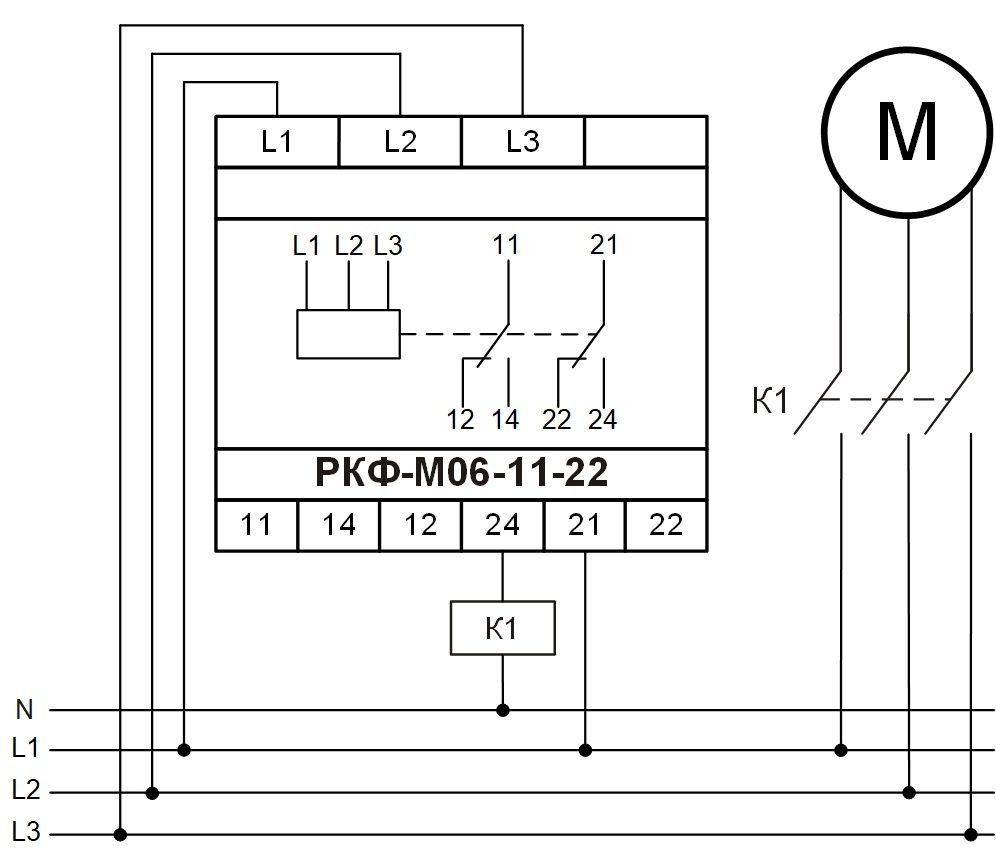

Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Схема подключения показана на рис. ниже. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить напряжение на клеммах и правильность порядка чередования подключённых фаз.
При подаче питания на реле загорается зелёный индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле (контакты реле 11-12 и 21-22 -размыкаются, контакты реле 11-14 и 21,24-замыкаются) и загорается жёлтый индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз или при превышении фиксированного порога напряжения равного 1,3Uном - реле выключается без отсчёта установленной задержки времени срабатывания. При отклонении Uном от значения установленного порога, при асимметрии фаз, при «слипании» фаз или при обрыве одной фазы, реле выключается через время t, установленное пользователем. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на рис. ниже, где «t» - установленная выдержка времени.
|
Параметр
|
Ед.изм.
|
АС100В
|
AC110В | AC230В | AC400В | AC415В | |||
|
Номинальное напряжение Uном 50Гц
|
В
|
100
|
110 | 230 | 400 | 415 | |||
|
Минимальное допустимое линейное напряжение
|
В
|
50
|
55 | 120 | 210 | 225 | |||
|
Максимальное допустимое линейное напряжение
|
В
|
150
|
165 | 340 | 560 | 600 | |||
| Пределы регулирования нижнего порога срабатывания | В | (0,8...1,1) Uном | |||||||
|
Погрешность отсчета порога срабатывания
|
0,05Uном
|
||||||||
|
Погрешность установки порога срабатывания
|
±5%Uном
|
||||||||
| Гистерезис напряжения порога срабатывания | 0,02 Uном | ||||||||
| Потребляемая мощность, не более | ВА | 2 | |||||||
|
Время выключения встроенного реле:
|
|||||||||
|
снижение напряжения ниже 0,8...1,1 Uном
|
с
|
0,1-10
|
|||||||
|
обрыв одной фазы
|
с
|
0,1-10
|
|||||||
|
обрыв двух или трех фаз
|
с
|
0,1
|
|||||||
|
обратный порядок чередования фаз
|
с
|
0,1
|
|||||||
|
"слипание" фаз
|
с
|
0,1-10
|
|||||||
|
превышении напряжения выше 1,3Uном ±5%
|
с
|
0,1
|
|||||||
|
Погрешность времени срабатывания, не более
|
±10 %
|
||||||||
| Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) | А | 8 | |||||||
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | ВА/Вт | 2000/240 | |||||||
| Максимальное коммутируемое напряжение | В | 400 (AC1/2A) | |||||||
| Максимальное напряжение между цепями питания и контактами реле | В | 2000 (АС 50 Гц 1 минута) | |||||||
| Механическая износостойкость, не менее | циклов | 10х106 | |||||||
| Электрическая износостойкость, не менее | циклов | 100000 | |||||||
| Количество и тип контактов | 2 переключающие группы | ||||||||
| Диапазон рабочих температур (по исполнениям) | 0C |
-25...+55 (УХЛ4) -40...+55 (УХЛ2) |
|||||||
| Температура хранения | 0C | -40...+70 | |||||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | ||||||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | ||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | ||||||||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||||||
| Относительная влажность воздуха | до 80 % (при 250C) | ||||||||
| Высота над уровнем моря | м | до 2000 | |||||||
| Рабочее положение в пространстве | произвольное | ||||||||
| Режим работы | круголосуточный | ||||||||
| Габаритные размеры | мм | 17.5 х 90 х 63 | |||||||
| Масса, не более | кг | 0,07 | |||||||
|
Параметр
|
Ед.изм.
|
РКФ-М06-11-22 |
| Номинальное напряжение Uном 50Гц, по исполнениям | В | 500, 690, 715 |
| Минимальное допустимое линейное напряжение, по исполнениям | В | 250, 350, 360 |
| Максимальное допустимое линейное напряжение, по исполнениям | В | 700, 950, 980 |
| Пределы регулирования нижнего порога срабатывания | В | (0.8...1.1) Uном |
| Погрешность отсчёта порога срабатывания | В | 0,05 Uном |
| Погрешность установки порога срабатывания | % | ± 5 Uном |
| Потребляемая мощность, не более | ВА | 2 |
|
Время выключения встроенного реле при:
|
||
| снижении напряжения ниже 0.8 Uном ± 5% | c | 0.1-10 |
|
Обрыве одной фазы
|
с
|
0.1-10 |
|
Обрыве двух или трёх фаз
|
с
|
0.1 |
| Асимметрии линейных напряжений | с | - |
|
Обратном порядке чередования фаз
|
с
|
0.1 |
|
«Слипании» фаз
|
с
|
0.1-10 |
|
Превышении напряжения выше 1,3Uном ± 5%Uном
|
с
|
- |
| Порог срабатывания на превышение напряжения | В | - |
|
Минимальное синфазное напряжение включения
|
В
|
- |
| Порог срабатывания на снижение напряжения | В | |
| Гистерезис напряжения порога срабатывания | % | 0.02 Uном |
|
Погрешность времени срабатывания, не более
|
%
|
± 10 |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | А | 8 |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) | ВА/Вт | 2000/240 |
|
Количество и тип контактов
|
|
2 переключающие группы
|
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
|
|
Температура хранения
|
0C
|
-40...+70
|
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Относительная влажность воздуха
|
%
|
до 80 (при 250C)
|
|
Высота над уровнем моря
|
м
|
2000
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Режим работы
|
|
круглосуточный
|
| Габаритные размеры | мм | 22х93х62 |
| Масса | кг | 0,095 |

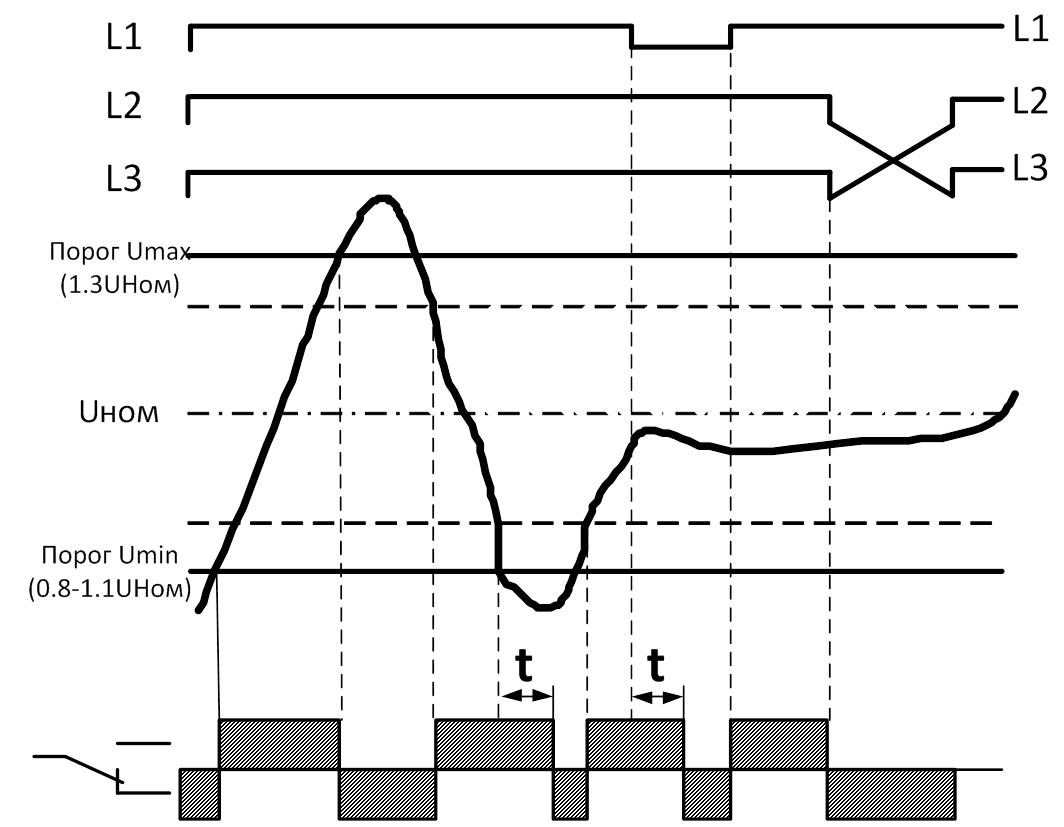

ДИАГРАММЫ РАБОТЫ РЕЛЕ

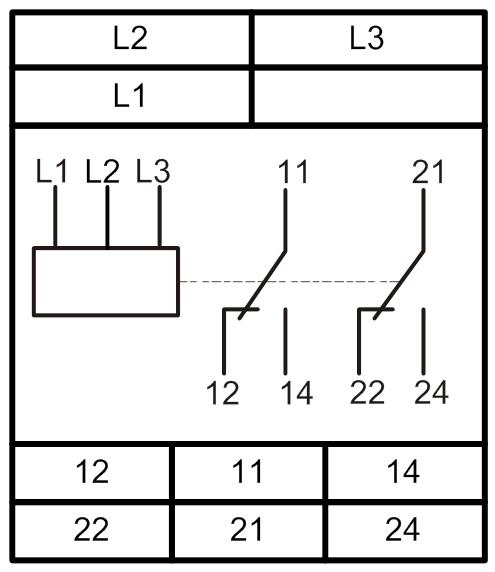

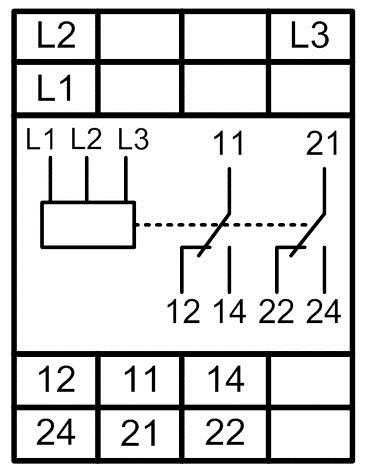

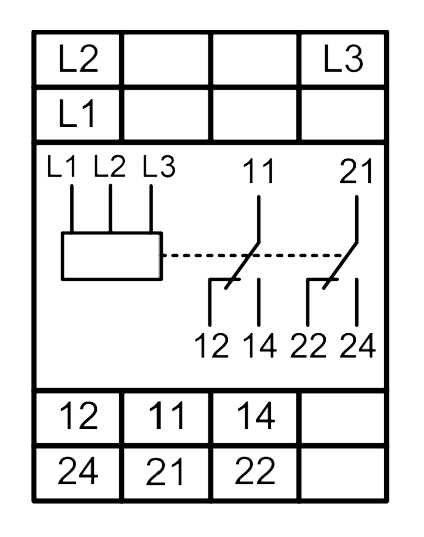

CХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
| РКФ-М06-11-15 | РКФ-М06-11-22 |
 |
|
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
| РКФ-М06-11-15 | РКФ-М06-11-22 |
 |
 |
ВАРИАНТ ЗАЩИТЫ ДО IP40
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
| Наименование |
Заказной код
(артикул)
|
Наименование файла | Файл для скачивания | Дата файла |
|
РКФ-М06-11-15 AC400В УХЛ4 |
4640016934799 |
Руководство по эксплуатации | PDF Скачать v13 | 01.25 |
| PDF Скачать v12 | 05.24 | |||
| 3D модель | STEP Скачать | 02.21 | ||
|
РКФ-М06-11-22 AC500В УХЛ4 РКФ-М06-11-22 AC690В УХЛ4 РКФ-М06-11-22 AC690В УХЛ2 |
2000016930771 4640016936762 4640016936779 |
Руководство по эксплуатации | PDF Скачать v11 | 05.24 |
