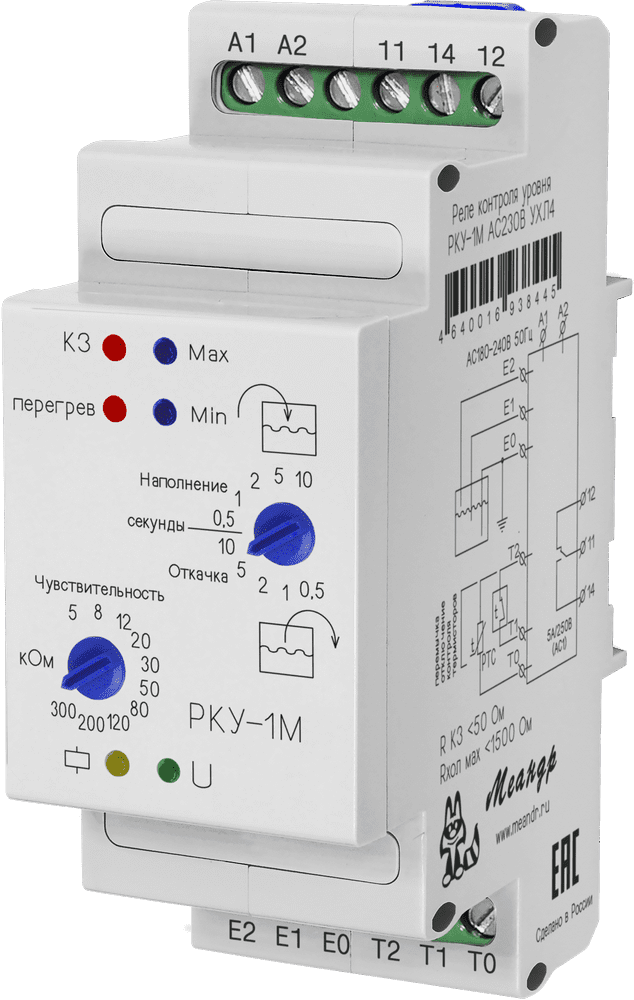

Реле контроля уровня РКУ-1М

Реле контроля уровня РКУ-1М
РКУ-1М AC230В УХЛ4
стандарт
1932.00 руб. с НДС


  • Два режима работы - наполнение и откачка
  • Регулировка чувствительности датчиков уровня от 5 до 300 кОм
  • Регулировка задержки срабатывания от 0,5 до 30 секунд
  • Используется с любыми типами проводящих жидкостей
  • Обеспечивает защиту насоса от перегрева (при наличии встроенных термодатчиков)
  • Гальваническая развязка входов датчиков от сети
  • Знакопеременное напряжение на датчиках уровня исключает диффузию металлов датчиков для увеличения срока их службы

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля уровня РКУ-1М предназначено для контроля уровня жидкости и автоматического управления насосом для поддержания заданного уровня. Реле имеет два режима работы - наполнение и откачка. При наличии внутри насоса термодатчиков (термисторов или биметаллических контактов) обеспечивает защиту насоса при перегреве. Принцип действия реле основан на контроле электрической проводимости жидкости при погружении в неё кондуктометрических датчиков. Для безопасности входы для подключения термодатчиков и датчиков уровня гальванически развязаны от сети.
 Реле содержит функцию защиты электродвигателя от перегрева и короткого замыкания. Реле обеспечивает устранение холостого хода насоса. Встроенное реле, имеющее 1 переключающую контактную группу позволяет управлять однофазным асинхронным двигателем мощностью до 1.2кВт. Для управления трёхфазным двигателем следует использовать промежуточные реле типа МРП-3.

   КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность фиксаторы замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: регулятор задержки включения насоса «tз» обеспечивающий установку времени для режима наполнение или для режима откачки, регулятор «чувствительность» в цепи датчиков, индикатор наличия питания «U», индикатор состояния контактов встроенного реле «», аварийные индикаторы короткого замыкания цепи термисторов «КЗ» и срабатывания тепловой защиты «перегрев», два индикатора состояния датчиков уровня жидкости «Мин», «Мах». При работе реле с насосами без встроенных термодатчиков необходимо установить перемычку между клеммами Т1 и Т2. Возможно применение реле в качестве реле термозащиты для защиты от перегрева оборудования, имеющего встроенные термодатчики (термисторы или биметаллические контакты). Знакопеременное напряжение подаваемое на датчики уровня исключает диффузию металлов датчиков, что значительно увеличивает ресурс их работы.

РАБОТА РЕЛЕ
 Реле обеспечивает работу насоса в режимах наполнение или откачка в зависимости от положения регулятора задержки включения насоса.

 Работа в режиме наполнения. Режим предназначен для контроля заданного уровня жидкости и его автоматического поддержания в балластных ёмкостях исключая переполнение ёмкости. Уровень жидкости определяется сопротивлением цепи датчиков «Max», «Min». При высоком сопротивлении датчика «Мin», после подачи питания, отрабатывается задержка «tз» и включается встроенное исполнительное реле запуская двигатель насоса. При этом включается индикатор «». Наклон характеристики (время заполнения балластной ёмкости) определяется производительностью насоса и расходом, если он производится в момент наполнения. При достижении уровня жидкости датчика «Мax» сопротивление цепи датчика падает, включается таймер задержки «tз» и после отработки времени задержки отключается встроенное реле и двигатель насоса. Индикатор «» выключается. Реле контролирует сопротивление цепей датчиков. При увеличении сопротивления датчика «Min» включает встроенное реле. Цикл наполнения балластной ёмкости повторяется.

 Работа в режиме откачки. Режим предназначен для контроля уровня жидкости в скважине или технологической ёмкости. Режим позволят отключать насос при опорожнении ёмкости до заданного уровня, исключая холостой ход насоса.
 После подачи питания определяется уровень жидкости по показаниям датчиков «Max» «Min» и включается таймер задержки «tз». После отработки таймера «tз», если сопротивление цепи датчика «Max» низкое включается встроенное реле и насос включается, производится откачка жидкости. При увеличении сопротивления датчика «Min» включается таймер задержки «tз», после отработки времени задержки встроенное реле отключается и насос выключается. Скважина или ёмкость заполняется до момента падения сопротивления датчика «Мах», после чего процесс откачки повторяется.
 Задержка на отключение/включение насоса (tз) обеспечивает возможность корректировки уровня жидкости в балластной ёмкости без перемещения датчика уровня, а также исключает частое включение/выключение насоса при волнении жидкости.
 Настройка срабатывания встроенного реле в зависимости от электропроводности жидкости производится переключением диапазона чувствительности и регулированием глубины погружения верхнего и нижнего электродов. Для жидкостей имеющих высокую электропроводность (морская вода, растворы кислот или щелочей) необходимо устанавливать меньший коэфф. сопротивления, для жидкостей с малой электропроводностью более высокий коэфф. сопротивления. Допускается использование контактных (поплавковых) датчиков при установке минимального коэффициента сопротивления.

 Порядок настройки. Заполнить балластную ёмкость, отрегулировать верхний электрод «Max» до включения индикатора «», при установленном коэффициенте сопротивления. Установить время задержки «tз» из расчёта объёма балластной ёмкости и производительности насоса. Подключить электродвигатель насоса к контактам встроенного реле или к промежуточному реле. Провести пробный цикл наполнения или откачки и откорректировать коэфф. сопротивления регулятором «чувствительность» или перемещением электродов датчиков относительно желаемого уровня жидкости.
 Подключение защитной цепи производится в зависимости от типа защиты асинхронного двигателя насоса. При использовании двигателя оборудованного встроенным термореле контакты термореле подключаются к клеммам Т1-Т2. При использовании двигателя оборудованного термисторной защитой (встроенные позисторы) измерительная цепь подключается к клеммам Т2-Т0, Если тепловая защита не используется на контакты Т1-Т2 устанавливается перемычка. Контакты встроенного реле и цепи защиты двигателя имеют гальваническую развязку от цепей датчиков. Допускается вместо датчика Е0 использовать корпус ёмкости.

 ВНИМАНИЕ: При срабатывании защиты двигатель насоса отключается за 0,5 с.
 В таблице ниже представлена работа индикаторов реле в зависимости от режима работы насоса.

Показания индикаторов
Режим работы реле
Индикатор «Мах» - мигает
Достигнут верхний уровень заполнения ёмкости. Отрабатывается задержка «tз». Насос включён
Индикатор «Мах» - включён
Достигнут верхний уровень заполнения ёмкости. Задержка «tз» отработала. Насос выключен
Индикатор «Min» - мигает
Достигнут нижний уровень заполнения ёмкости. Отрабатывается задержка «tз». Насос включён
Индикатор «Min» - включён
Достигнут нижний уровень заполнения ёмкости. Задержка «tз» отработала. Насос выключен
Попеременное включение «Мах» «Min»
Перепутаны линии подключения датчиков. Обрыв линии датчиков. Включение насоса невозможно
Индикатор «КЗ» - включён
Короткое замыкание в цепи термодатчиков. Включение насоса невозможно
Индикатор «перегрев» - включён
Температура обмоток двигателя превышает допустимую. Включение насоса невозможно

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РКУ-1М
Параметр Ед.изм. РКУ-1М
Номинальное напряжение питания В AC230
Допустимое напряжение питания В AC170-270
Потребляемая мощность ВА 2
Количество каналов измерения уровня жидкости шт. 2
Чувствительность канала кОм 5, 8, 12, 20, 30, 50, 80, 120, 200, 300
Задержка отключения/включения насоса с 0,5, 1, 2, 4, 7, 10, 15, 20, 25, 30
Количество позисторов в измерительной цепи электромотора, не более шт. 6
Функция контроля КЗ   есть
Сопротивление Rнагр. (выключение реле) кОм 3,6 ± 5%
Сопротивление Rохл. (включение реле) кОм 1,5 ± 5%
Сопротивление Rкз при КЗ позисторов (выключение реле), менее Ом 40
Сопротивление в измерительной цепи в холодном состоянии Ом 60 ± 5%
Максимальная длина проводки для распознавания КЗ м 2х100 (при 0,75мм2), 2х400 (при 2,5мм2)
Время реакции, не более с 0,5
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) А 3
Максимальное коммутируемое напряжение В 250
Максимальное коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) Вт/ВА 750/90
Максимальное напряжение между цепями питания и контактами реле В AC2000 (50Гц - 1мин)
Механическая износостойкость, не менее циклов 10х106
Электрическая износостойкость, не менее циклов 100000
Количество и тип контактов   1 переключающий
Диапазон рабочих температур
0C
-25...+55 (УХЛ4)
Температура хранения 0C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4
Степень защиты по корпусу/по клеммам в соответствии с ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 25 0C)
Высота над уровнем моря м 2000
Режим работы   круглосуточный
Рабочее положение в пространстве   произвольное
Габаритные размеры мм 35х90х63
Масса кг 0,2

ДИАГРАММА РАБОТЫ

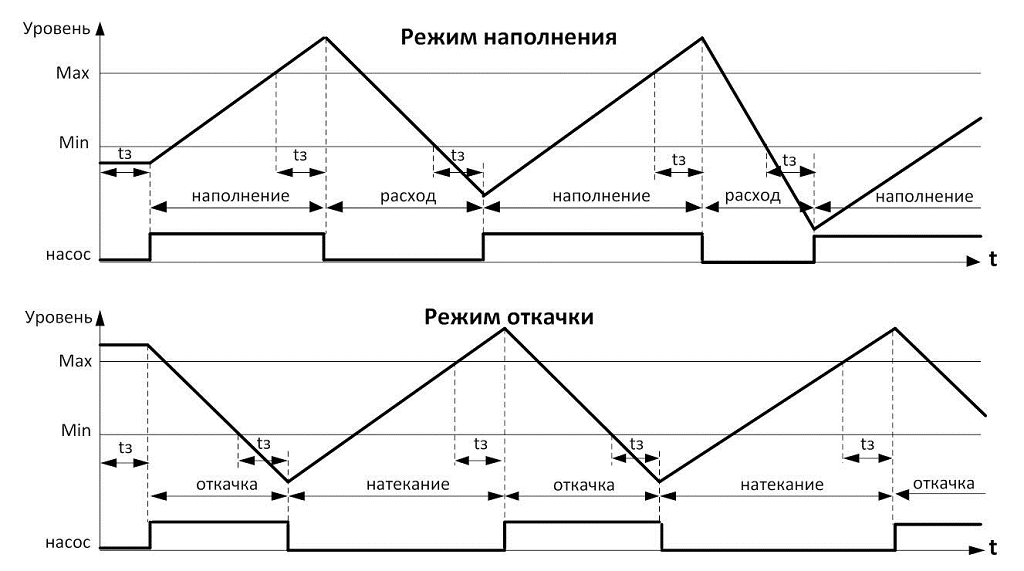

Диаграмма работы РКУ-1М

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

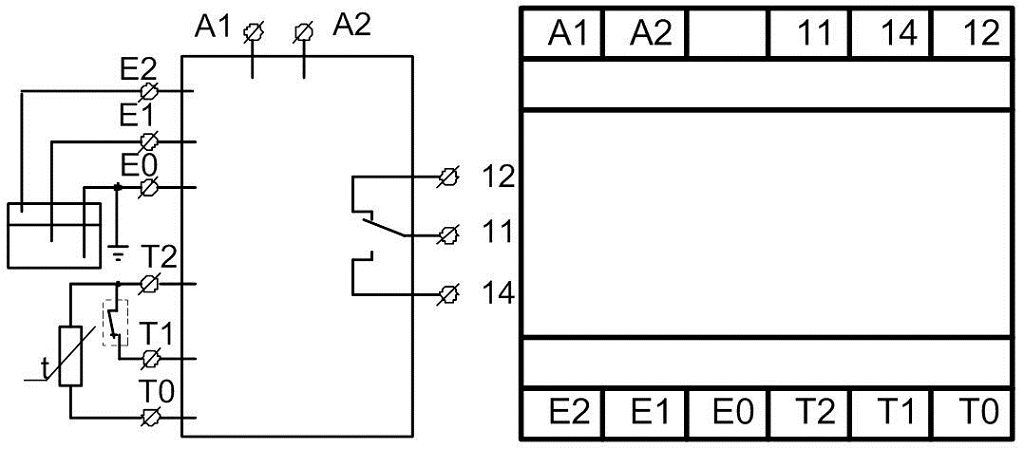

      Схема подключения РКУ-1М

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ УСТРОЙСТВА

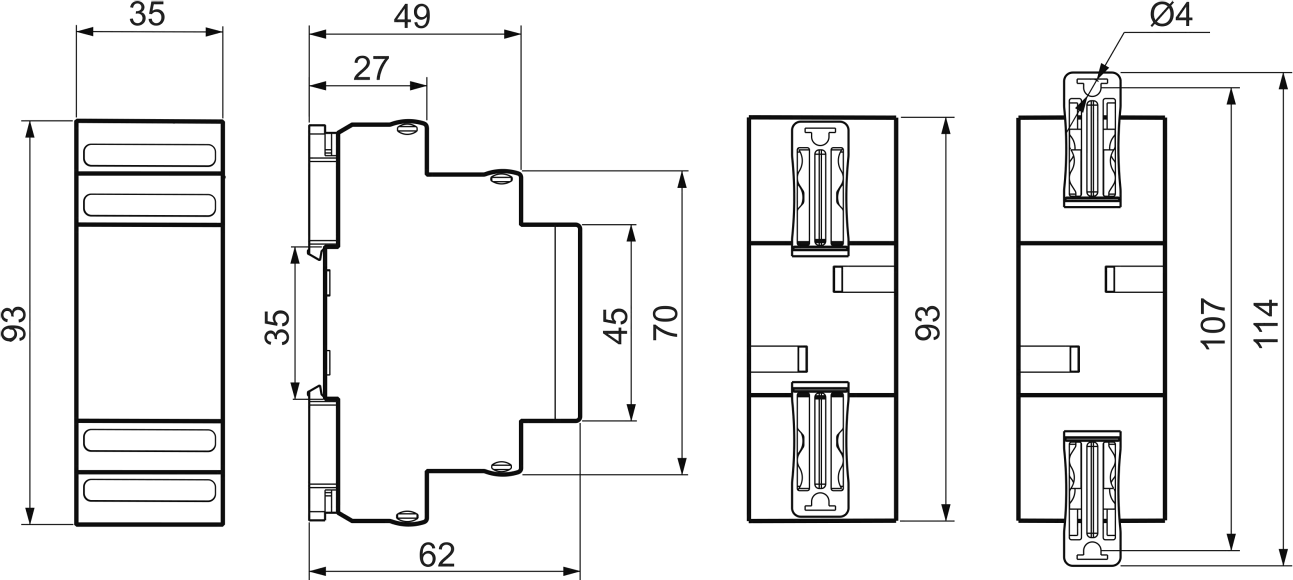

Габариты РКУ-1М

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум для обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РКУ-1М AC230В УХЛ4
4640016938445
 Скачать v04.02.19



Русский
