Реле импульсное РИО-1КМ ток коммутации до 63А

Реле импульсное РИО-1КМ

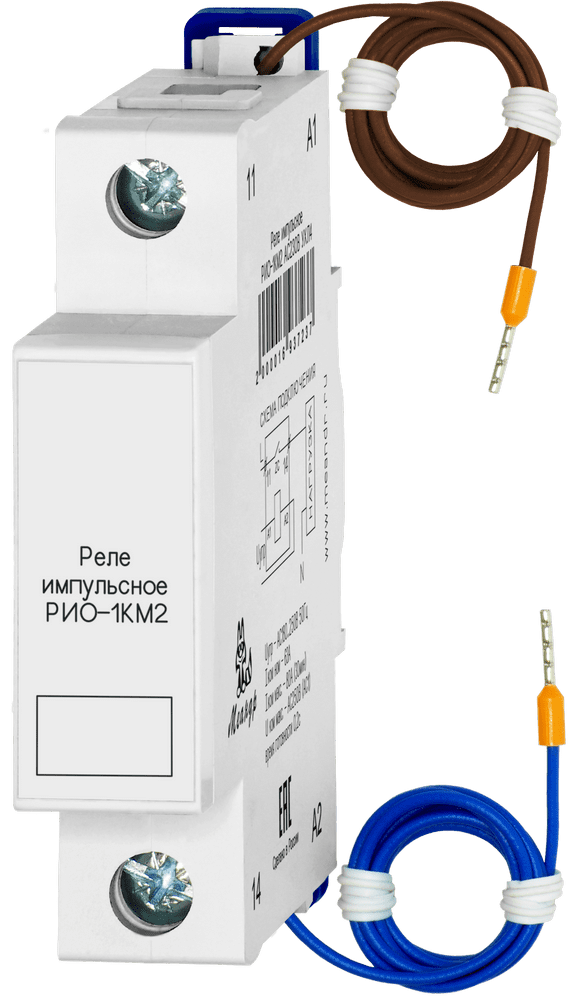

Реле импульсное РИО-1КМ2
РИО-1КМ1 AC230В УХЛ4
стандарт
2100.00 руб. с НДС

РИО-1КМ1 AC230В УХЛ2
спец.изделие
2898.00 руб. с НДС

РИО-1КМ2 AC230В УХЛ4
стандарт
2100.00 руб. с НДС

РИО-1КМ2 AC230В УХЛ2
спец.изделие
2898.00 руб. с НДС


  • Ток коммутации до 63А
  • Включение контакта с применением технологии «zero sync»™
  • Ширина 1 модуль (18 мм)



НАЗНАЧЕНИЕ РЕЛЕ
 Реле импульсное типов РИО-1КМ1, РИО-1КМ2 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путѐм подачи управляющего напряжения на выводы А1 и А2 контактора.

РАБОТА РЕЛЕ
 РИО-1КМ1 — При подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаётся включенным. При следующей подаче напряжения питания на управляющие выводы А1 и А2, силовой контакт размыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаётся выключенным.

 РИО-1КМ2 — При подаче и снятии напряжения питания на управляющие выводы А1 и А2, силовой контакт замыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаѐтся включенным. При следующей подаче и снятии напряжения питания на управляющие выводы А1 и А2, силовой контакт размыкается. После снятия напряжения питания с управляющих выводов, силовой контакт остаѐтся выключенным.

Все модели реле замыкают контакт реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync»™).

КОНСТРУКЦИЯ РЕЛЕ
Контакторы выпускаются в унифицированном пластмассовом корпусе из не распространяющего горение полиамида (V0). Выводы управления выполнены в виде двух проводов НВ3-0,75 длиной 0,5м. Вывод А1 коричневого цвета, вывод А2 синего цвета. Силовые клеммы с передним присоединением проводов коммутируемых электрических цепей туннельной конструкции обеспечивают надёжный зажим проводника сечением до 33мм². Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ РМЭК 60715-2003).

ВНИМАНИЕ! В конструкции реле применено поляризованное реле. В случае высокой частоты подачи управляющего напряжения (более 2 раз в секунду) возможно нарушение диаграммы работы силовых контактов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
Ед.изм.
РИО-1КМ1, РИО-1КМ2
Диапазон напряжение питания
В
184...253
Потребляемая мощность, не более Вт
0,5
Время во включенном состоянии   не ограничено
Время воздействия управляющего напряжения, не менее мс
500
Время включения, не более мс
200
Время выключения мс
50...70
Количество / Тип контактов
1NO (Нормально Открытый)
Номинальный ток нагрузки АС1 (активная, резистивная)
А
63
Номинальная коммутируемая мощность АС230В 50Гц (АС1 активная, резистивная) кВт
14,5
Номинальный ток нагрузки АС3 (индуктивная, реактивная) А
25
Максимальное коммутируемое напряжение В  400
Ток перегрузки / время воздействия без сваривания контактов
А/мс
2000/10
Ток короткого замыкания без разрушения реле А
3000
 Механическая износостойкость, не менее циклов 10 х 106
Электрическая износостойкость, не менее циклов 100000
Частота коммутаций, не более цикл/сек 1
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2 (без образования конденсата)
Температура эксплуатации (по исполнениям) °С -25…+55 (УХЛ4) / -40…+55 (УХЛ2)
Температура хранения °С -40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96   IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 25°С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Сечение подключаемых проводников мм2 0,5...33 (20-2AWG)
Габаритные размеры мм 18 х 93 х 62
Масса, не более кг 0,2

ДИАГРАММЫ РАБОТЫ РЕЛЕ

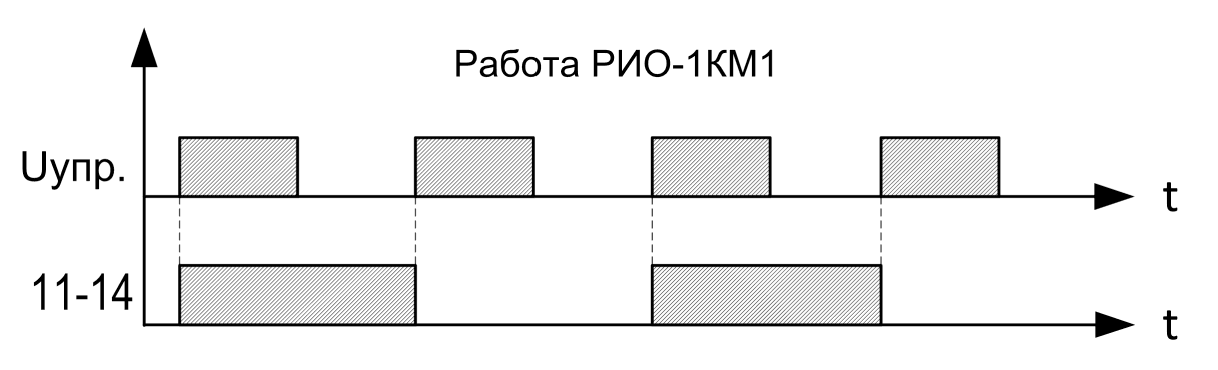

Диаграмма работы РИО-1КМ1

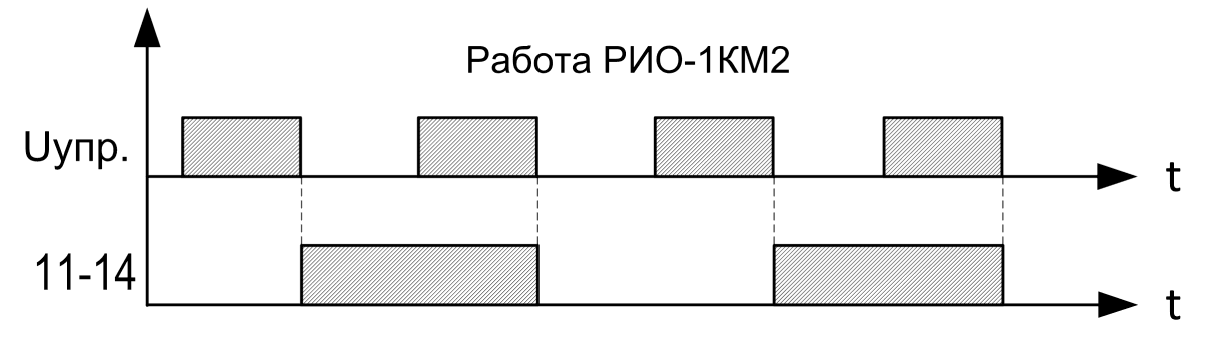

Диаграмма работы РИО-1КМ2

СХЕМА ПОДКЛЮЧЕНИЯ

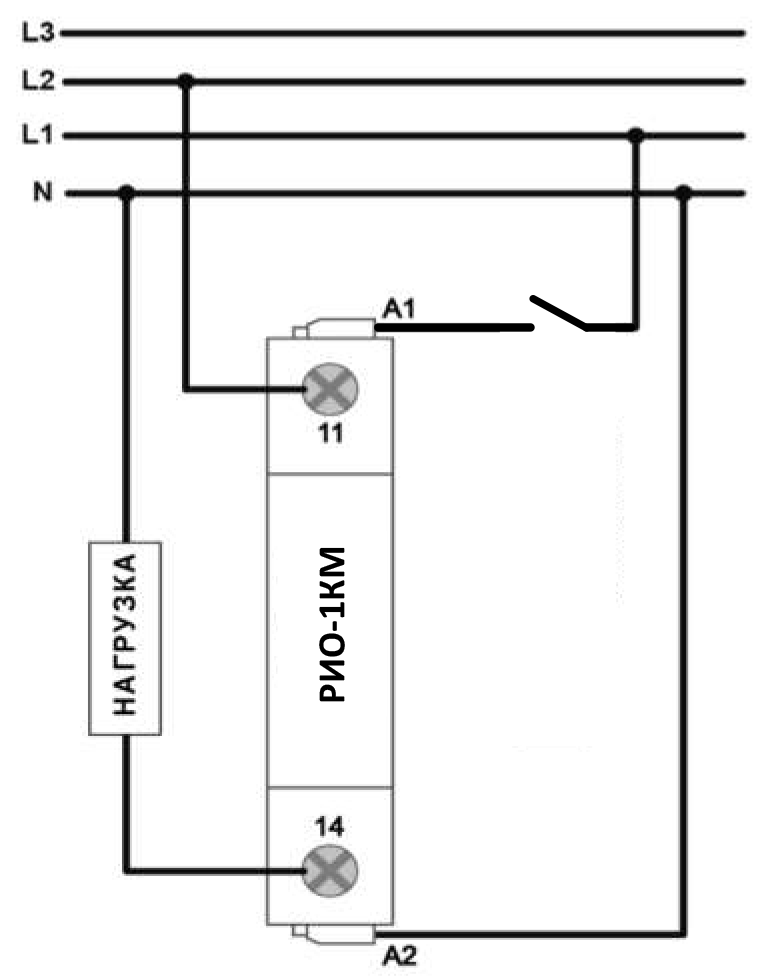

Схема подключения РИО-1КМ



Вариант защиты до IP40

Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ

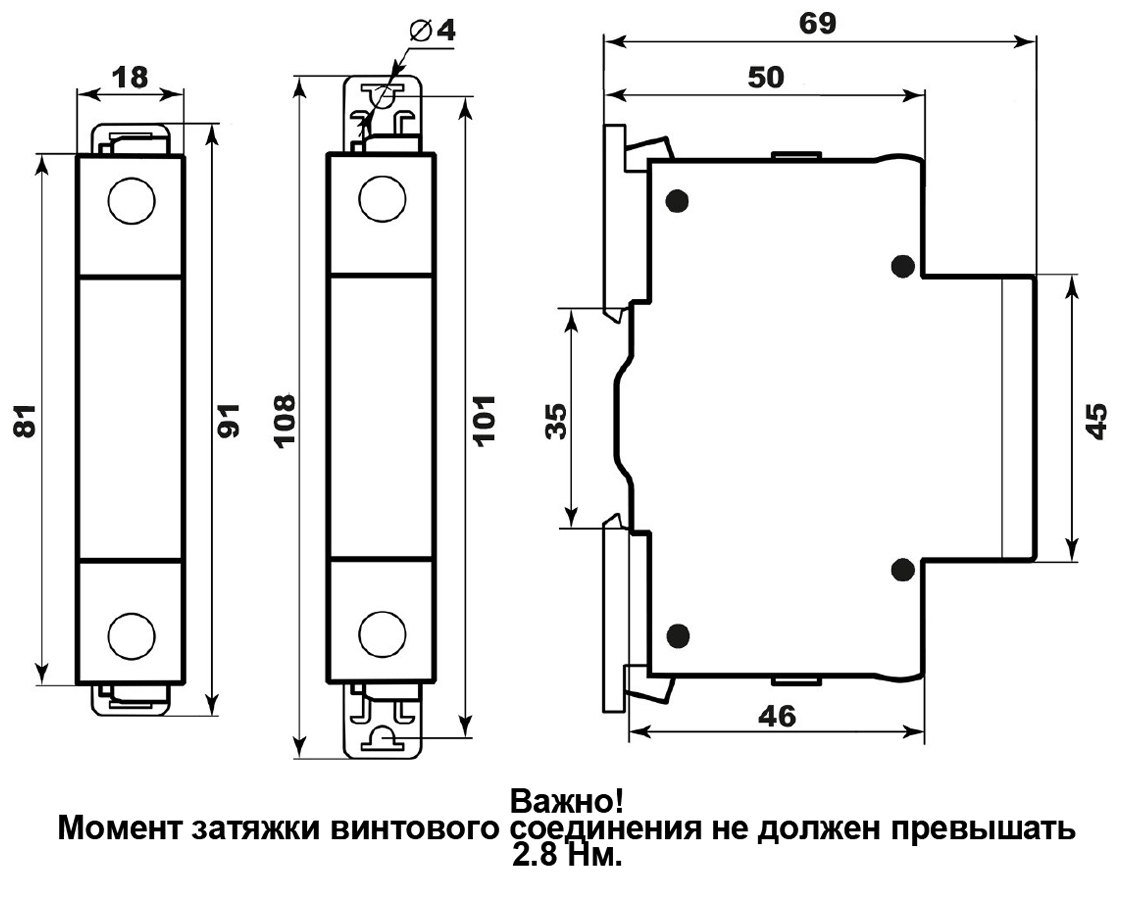

Габариты РИО-1КМ

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
