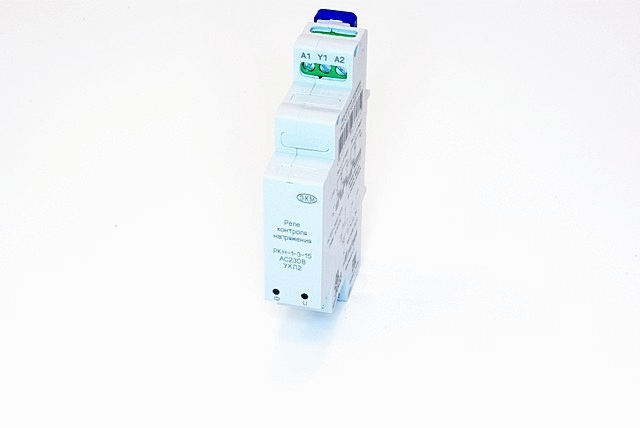

Реле контроля кратковременных провалов напряжения РКН-1-3-15

Реле контроля однофазного напряжения РКН-1-3-15
РКН-1-3-15 АС230В УХЛ2
стандарт
1995.00 руб. с НДС


  • Обнаружение кратковременного пропадания сетевого напряжения (от 5мс)
  • Не требует дополнительного напряжения питания
  • Широкий диапазон контролируемого напряжения
  • Коммутируемый ток до 8А при максимальном напряжении 400В
  • Два режима работы: с памятью и без памяти
  • Корпус шириной 1 модуль (18 мм)

НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля напряжения РКН-1-3-15 предназначено для обнаружения кратковременных пропаданий напряжения в однофазной сети для обеспечения нормального перезапуска системы (например, при срабатывании автоматического включения резерва АВР). Длительность обнаруживаемых провалов - 5мс и более. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

КОНСТРУКЦИЯ

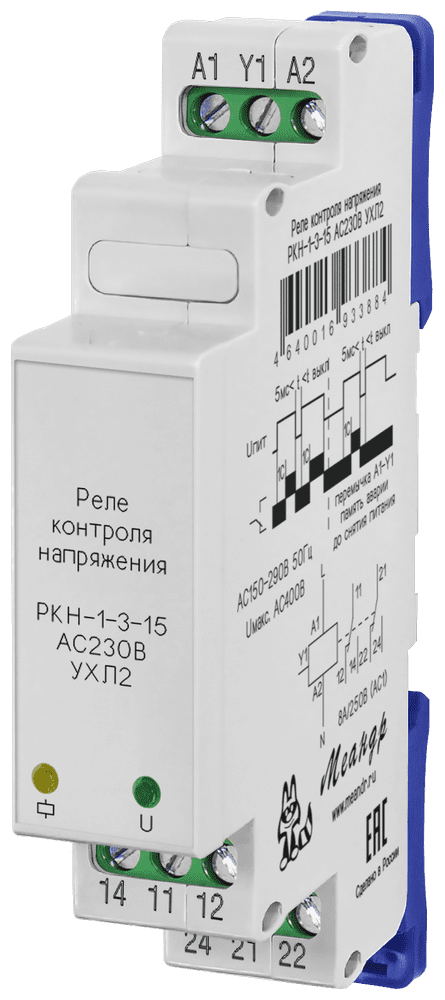

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «».

РАБОТА РЕЛЕ
 Реле может работать в двух режимах: «работа без памяти» и «работа с памятью».
 В режиме «работа без памяти» при подаче напряжения питания реле включается через время включения tвкл (контакты 11-14, 21-24 замыкаются). При обнаружении провала напряжения длительностью от 5мс и более реле выключается на время аварии и после её устранения вновь включается через время задержки на включение tвкл.
 В режиме «работа с памятью» должна быть установлена перемычка между клеммами «Y1» и «А1». При обнаружении кратковременных провалов напряжения реле выключается (контакты 11-12,  21-22 замыкаются). Для дальнейшей работы необходимо снять и вновь подать питание на реле. Если длительность провала напряжения превышает время выключения реле tвыкл. - эта авария будет рассматриваться как выключение питания и после её устранения реле вновь включится через время tвкл.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РКН-1-3-15
Параметр
Ед.изм.
РКН-1-3-15 AC230В
Номинальное напряжение питания
В
АС230
Допустимое напряжение питания
В
АС160-300
Минимальная длительность обнаруживаемого провала напряжения
мс
5
Наличие памяти коротких провалов

есть
Время включения, tвкл
с
1
Время выключения tвыкл , не менее
с
1
Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)
А
8
Максимальное коммутируемое напряжение В 400 (АС1/2А)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
2000/240
Максимальное напряжение между цепями питания и контактами реле
В
AC2000 (50Гц - 1мин)
Потребляемая мощность, не более ВА 4
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

2 переключающие группы
Диапазон рабочих температур
0С
-25…+55
Температура хранения
0С
-40....+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ2 (без образования конденсата)
Степень защиты по корпусу/по клеммам

IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250С)
Высота над уровнем моря м 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,055

ДИАГРАММЫ РАБОТЫ РЕЛЕ

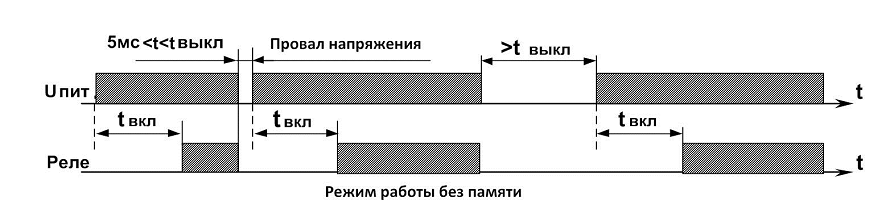

Диаграмма работы РКН-1-3-15 (1)

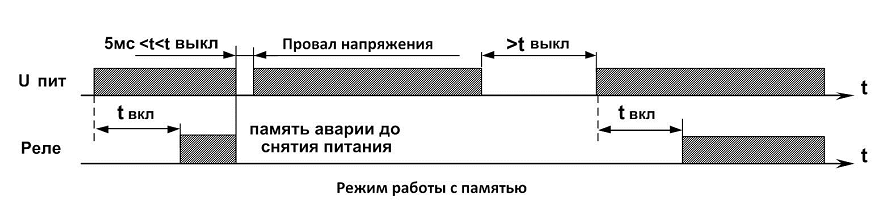

Диаграмма работы РКН-1-3-15 (2)

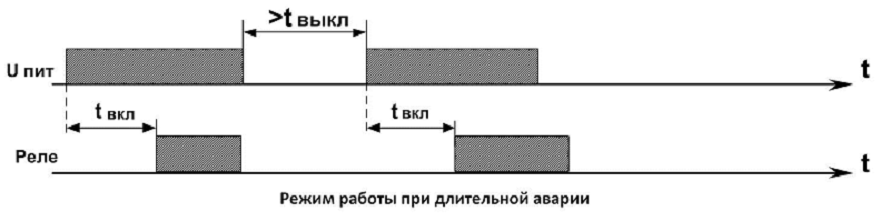

Диаграмма работы РКН-1-3-15 (3)

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

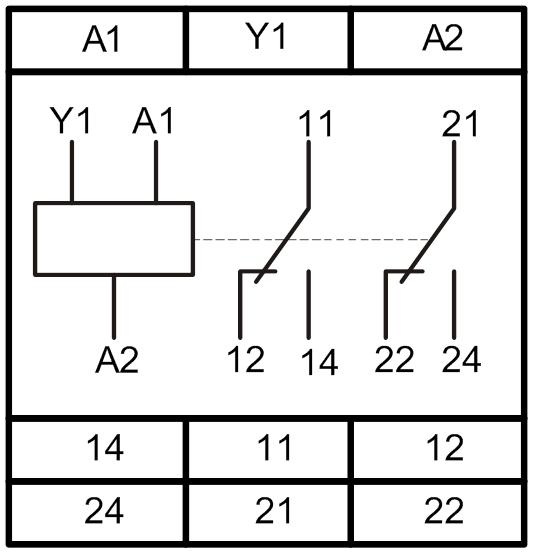

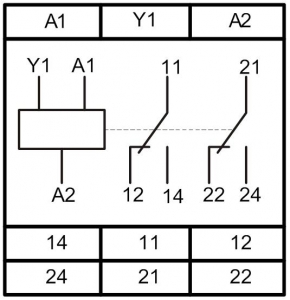

Схема подключения РКН-1-3-15

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
РКН-1-3-15 АС230В УХЛ2 4640016933884 Руководство по эксплуатации  .PDF Скачать v06 02.21



Русский
