Двухфазные регуляторы мощности ТРМ-2М

30, 45А
60, 80, 100А

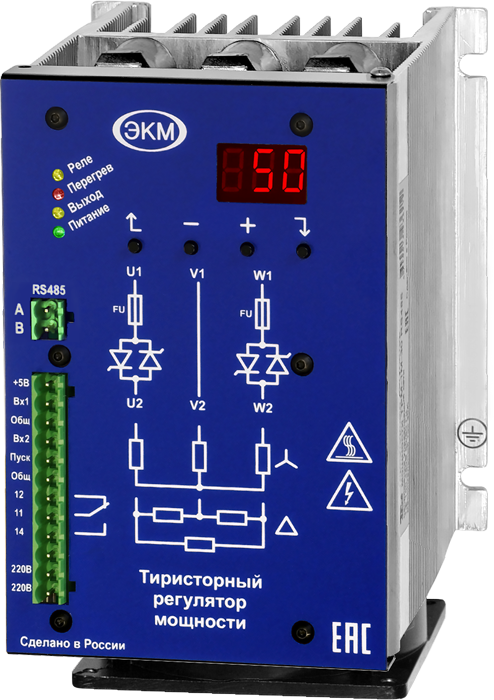

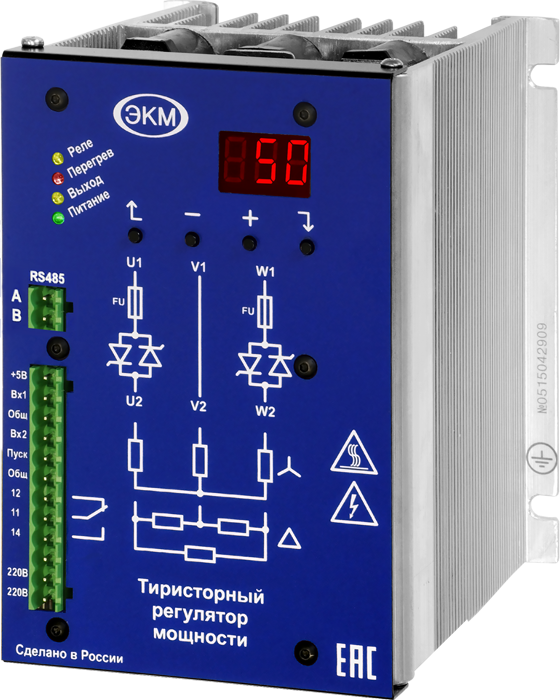

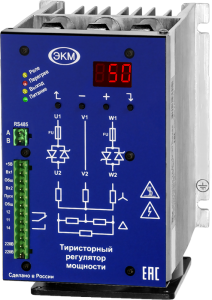

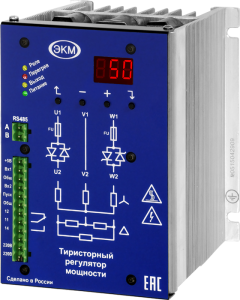

Тиристорный регулятор мощности ТРМ-2М-30 Тиристорный регулятор мощности ТРМ-2М-60-RS485
ТРМ-2М-30-RS485 23793.00 руб. с НДС

ТРМ-2М-45-RS485 27038.00 руб. с НДС

ТРМ-2М-60-RS485 31364.00 руб. с НДС

ТРМ-2М-80-RS485 34608.00 руб. с НДС

ТРМ-2М-100-RS485 41638.00 руб. с НДС

ТРМ-2М-125-RS485 43260.00 руб. с НДС

ТРМ-2М-150-RS485 55157.00 руб. с НДС

ТРМ-2М-180-RS485 69216.00 руб. с НДС

ТРМ-2М-230-RS485 97335.00 руб. с НДС

ТРМ-2М-300-RS485 124373.00 руб. с НДС

ТРМ-2М-380-RS485 139514.00 руб. с НДС

ТРМ-2М-450-RS485 173040.00 руб. с НДС

ТРМ-2М-580-RS485 254153.00 руб. с НДС

ТРМ-2М-720-RS485 322287.00 руб. с НДС

ТРМ-2М-80
РАСПРОДАЖА
склад - 1шт.
по запросу

БЕСПЛАТНОЕ ПО для управления ТРМ - скачать (Windows)

ВНИМАНИЕ! ПО в МАВРах не работает с адаптерами компании Moxa.

ПО работает с:
https://www.sparkfun.com/products/9822
https://roboshop.spb.ru/modules/interfejsy-i-perekhodniki/rs485/ft232



  • Широкий диапазон напряжения питания нагрузки - 180…480 VAC и частотой - 50...60 Гц (возможно изготовление регуляторов на напряжение 690В)
  • Встроенные быстродействующие предохранители для защиты тиристоров
  • Линеаризация зависимости выходного напряжения или мощности от входного сигнала
  • Управление - ток 4…20мА или 0…20мА, напряжение  0…5 VDC, 0…10VDC, RS-485, переменный резистор или с панели управления
  • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

 ВНИМАНИЕ: Тиристорные регуляторы не предназначены для работы с постоянным током!


ПРИМЕНЕНИЕ ТИРИСТОРНЫХ РЕГУЛЯТОРОВ
 Тиристорные регуляторы (далее по тексту - регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
 Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
 Регуляторы ТРМ-2М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.
Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.

СПОСОБЫ РЕГУЛИРОВКИ МОЩНОСТИ ТРМ-2М

ВНИМАНИЕ: Тиристорные регуляторы не предназначены для работы с постоянным током!

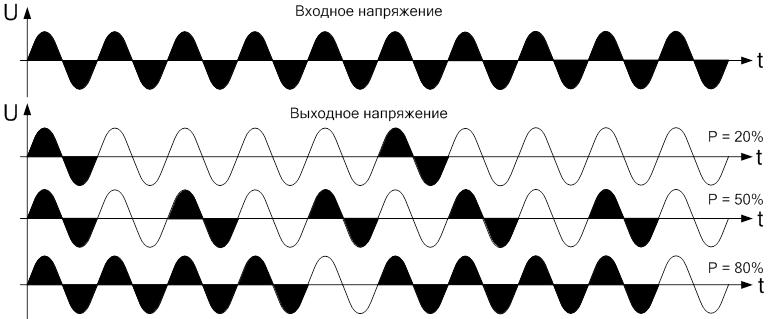

Диаграмма способа управления
 Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.

КОНСТРУКЦИЯ РЕГУЛЯТОРА МОЩНОСТИ
 Регуляторы ТРМ-2М представляют собой модули тиристоров с охладителем, быстродействующим предохранителем и контроллером управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.

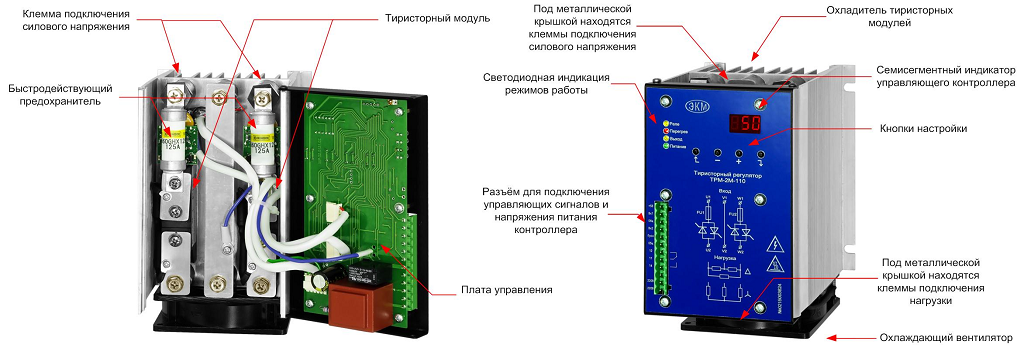

Конструкция ТРМ-2М
Конструкция ТРМ-2М

ПРИНЦИП РАБОТЫ
Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Блок тиристоров состоит из двух тиристоров, включенных встречно-параллельно. Каждый тиристор пропускает ток в одном направлении, то есть только положитедбные или отрицательные полупериоды тока.

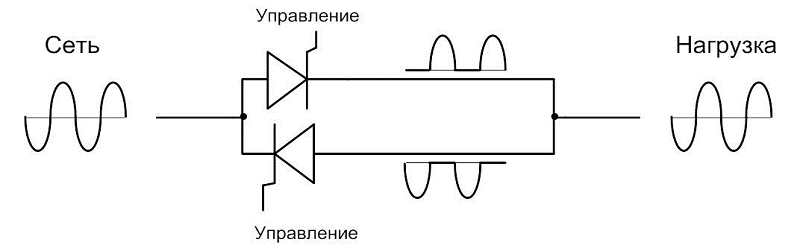

Включение тиристоров



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРМ-2М
Напряжение питания схемы управления
180-250В, 45-65Гц
Напряжение питания нагрузки
100-480В, 50-60Гц
Максимальное значение тока в нагрузке
См. приложение 1 паспорта
Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Входные управляющие воздействия
Вход разрешения работы «ПУСК»
Сухой контакт или открытый коллектор NPN-транзистора
    Вход управления 1
Входное напряжение управления
0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение
11В
Входной ток управления
0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток
40мА
    Вход управления 2
Входное напряжение управления
0-5В
Максимальное допустимое входное напряжение
5,5В
    Выходы
Встроенное реле
1 переключающая группа
Максимальное коммутируемое напряжение (АС1)
АС250В
Максимальное коммутируемый ток (АС1) АС250В
Прочие
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99
Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99
Степень жёсткости 3 (2кВ)
Максимальное напряжение изоляции 2500В/1мин
Степень защиты по лицевой панели / по силовым шинам
IP20/IP00
Климатическое исполнение
УХЛ4
Диапазон рабочих температур
-25…+550С*
Высота над уровнем моря
1000м
Режим работы
круглосуточный
Энергопотребление платы питания
Не более 2Вт
Масса (по исполнениям)
Габаритные и установочные размеры См. приложение 1 паспорта
Масса (по исполнениям):
ТРМ-2М-(30-45) RS485 2,8 / 3,1
ТРМ-2М-(60-100) RS485 3,3 / 3,6
ТРМ-2М-125 RS485
ТРМ-2М-(150-180) RS485
ТРМ-2М-(230) RS485
ТРМ-2М-(300-380) RS485
ТРМ-2М-(450-580) RS485
ТРМ-2М-720 RS485 44,2 / 53
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
80мм
Не более 14Вт
120мм
Не более 20Вт
Удельное тепловыделение
3Вт/А


Усилие затяжки сигнальных клемм и клемм питания регулятора
0,4 - 0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно
3Н*м
Модели с номинальным током свыше 100А
5Н*м
Усилие затяжки винтов силового ввода
Винт М6
2,5 - 4Н*м
Винт М8
5 - 8Н*м
Винт М10
7 - 10Н*м
Уровень шума вентиляторов
Вентилятор 80мм
32Дб
Вентилятор 120мм
50Дб

Способ управление тиристором
статический
* При температуре выше +350C требуется запас по току

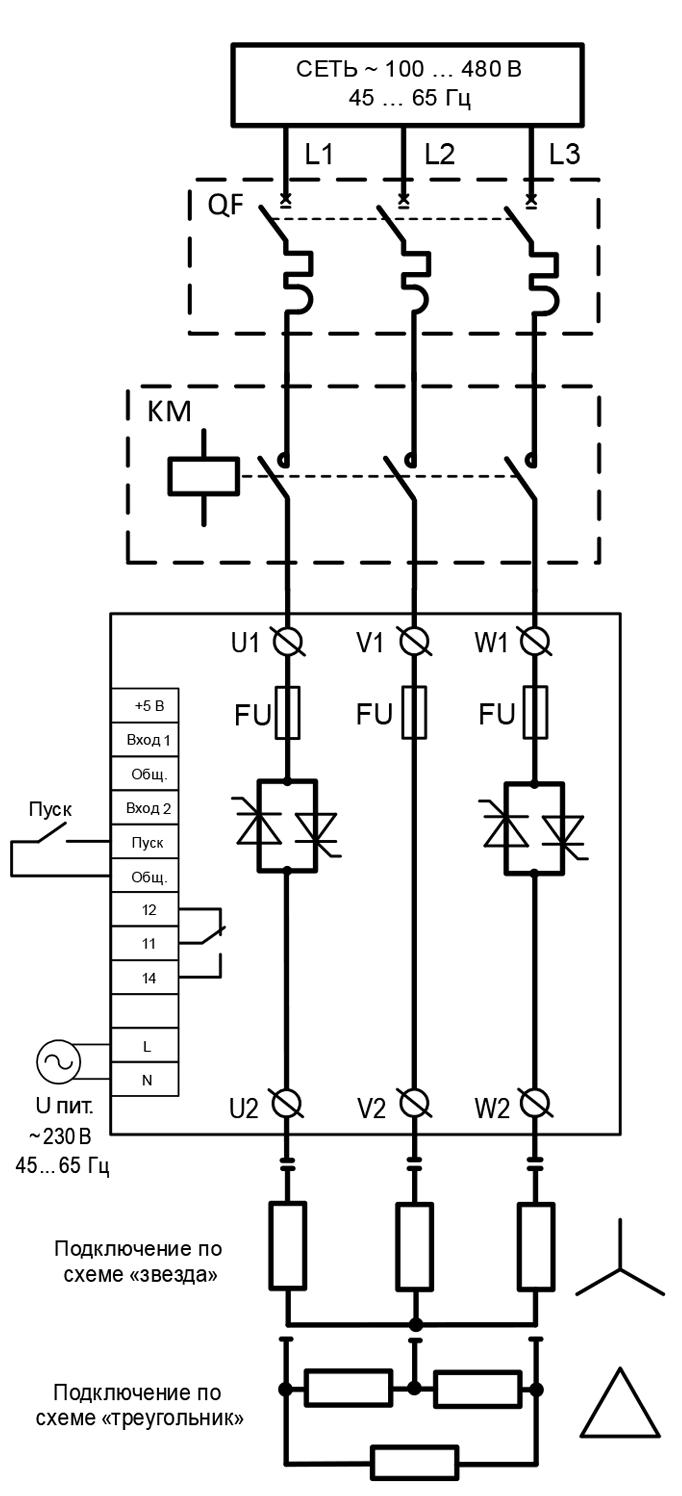

СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-2М
Схема подключения ТРМ-2М

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-2М
30, 45А 60, 80, 100А 125А, 150А, 180А

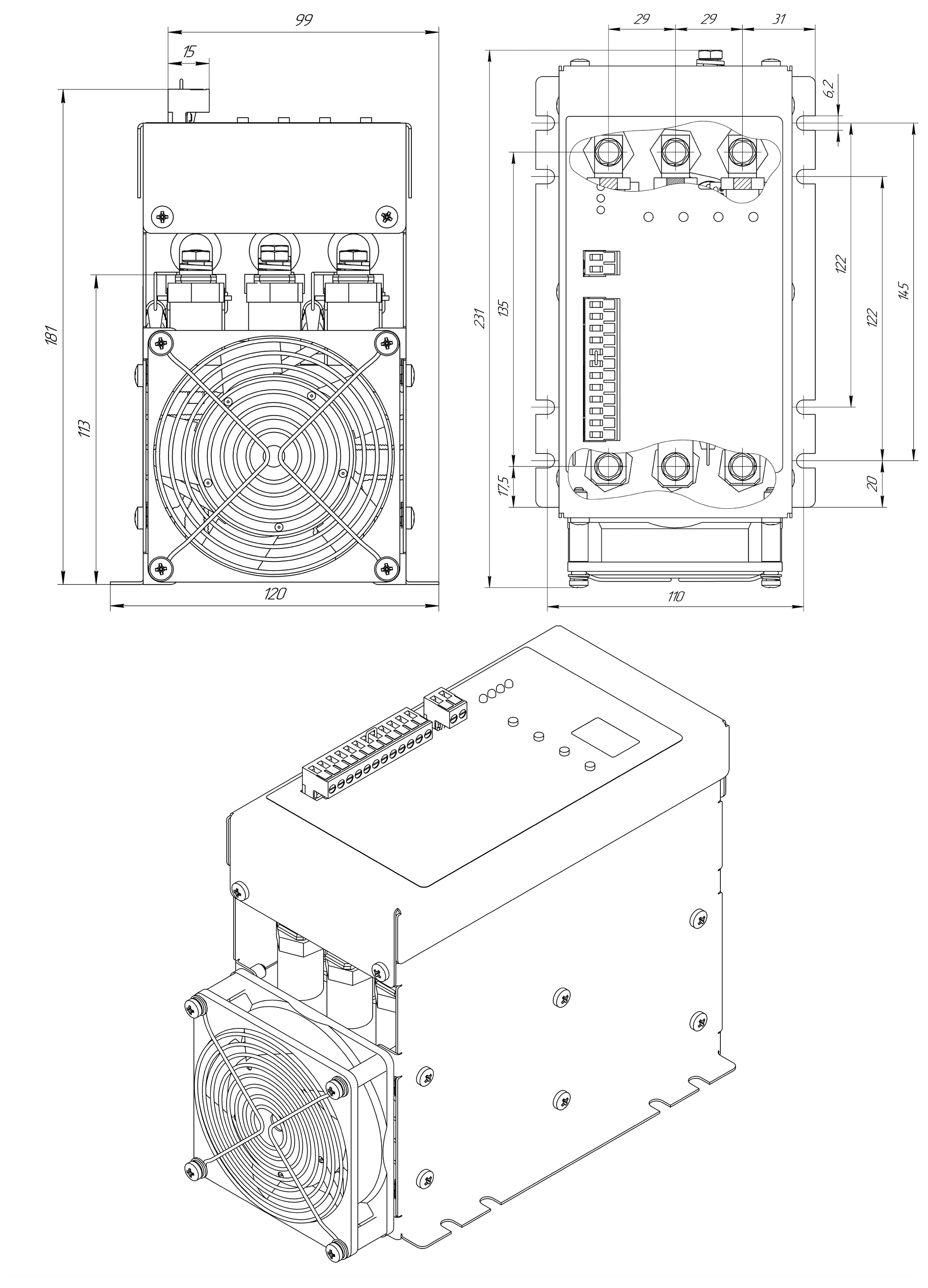

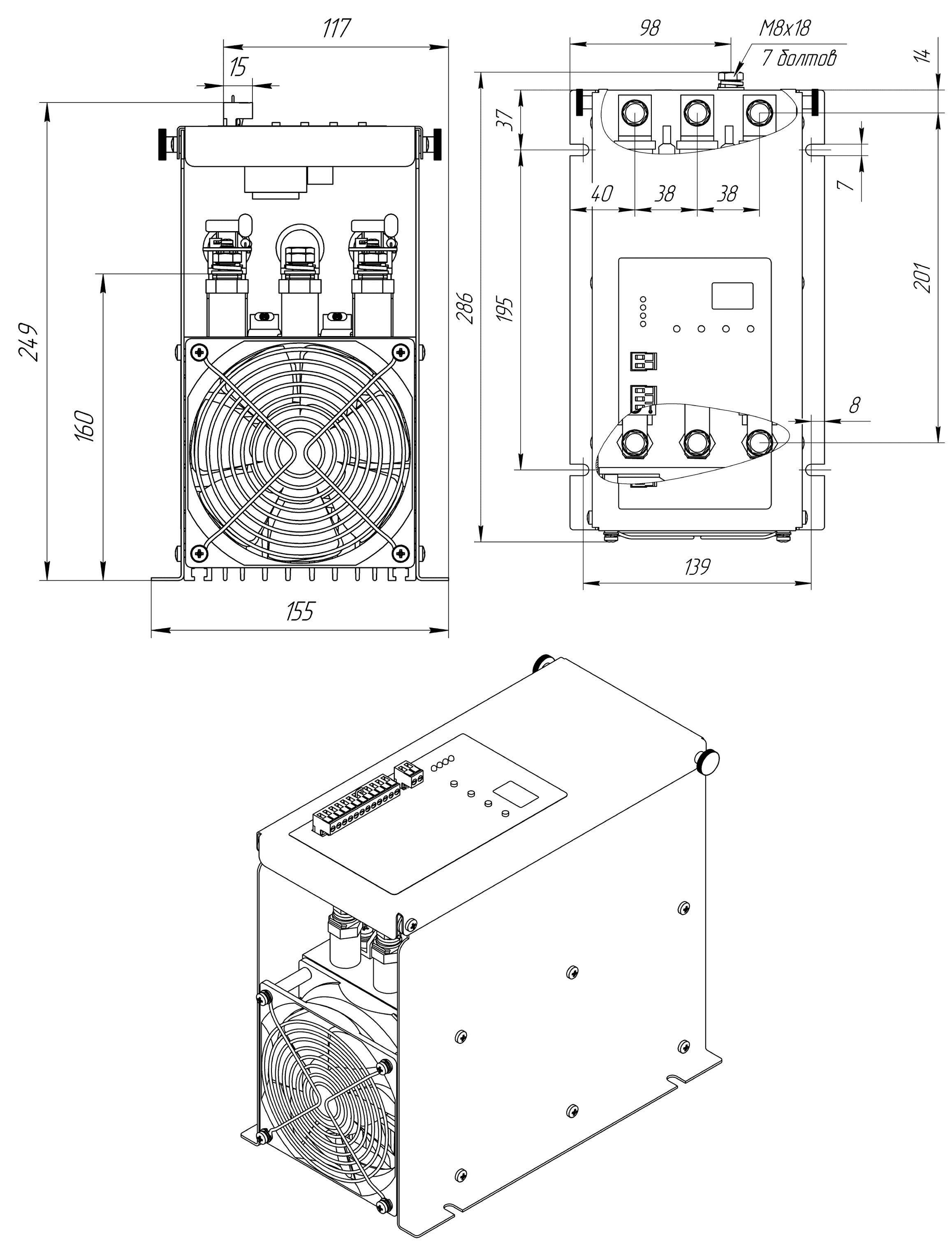

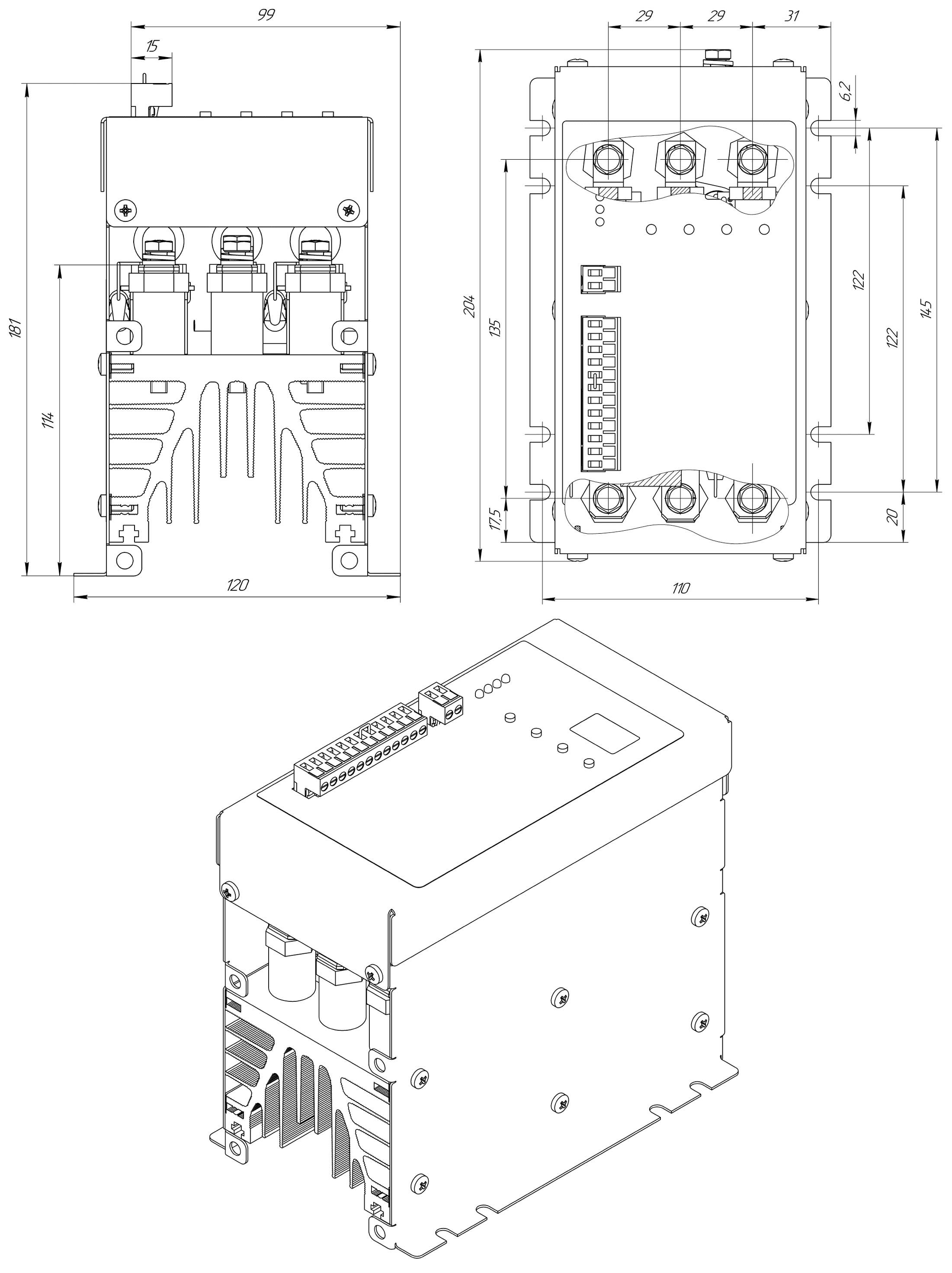

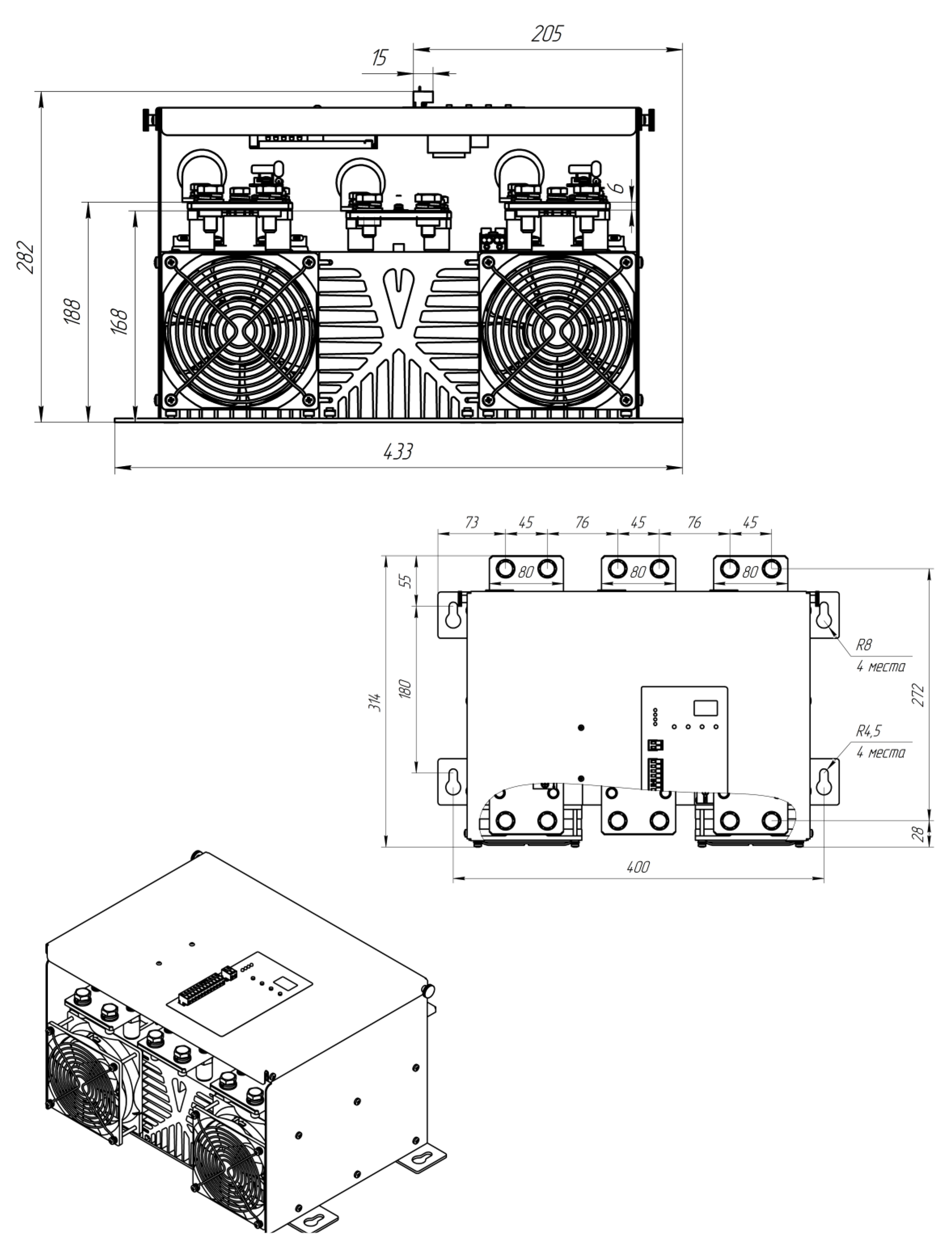

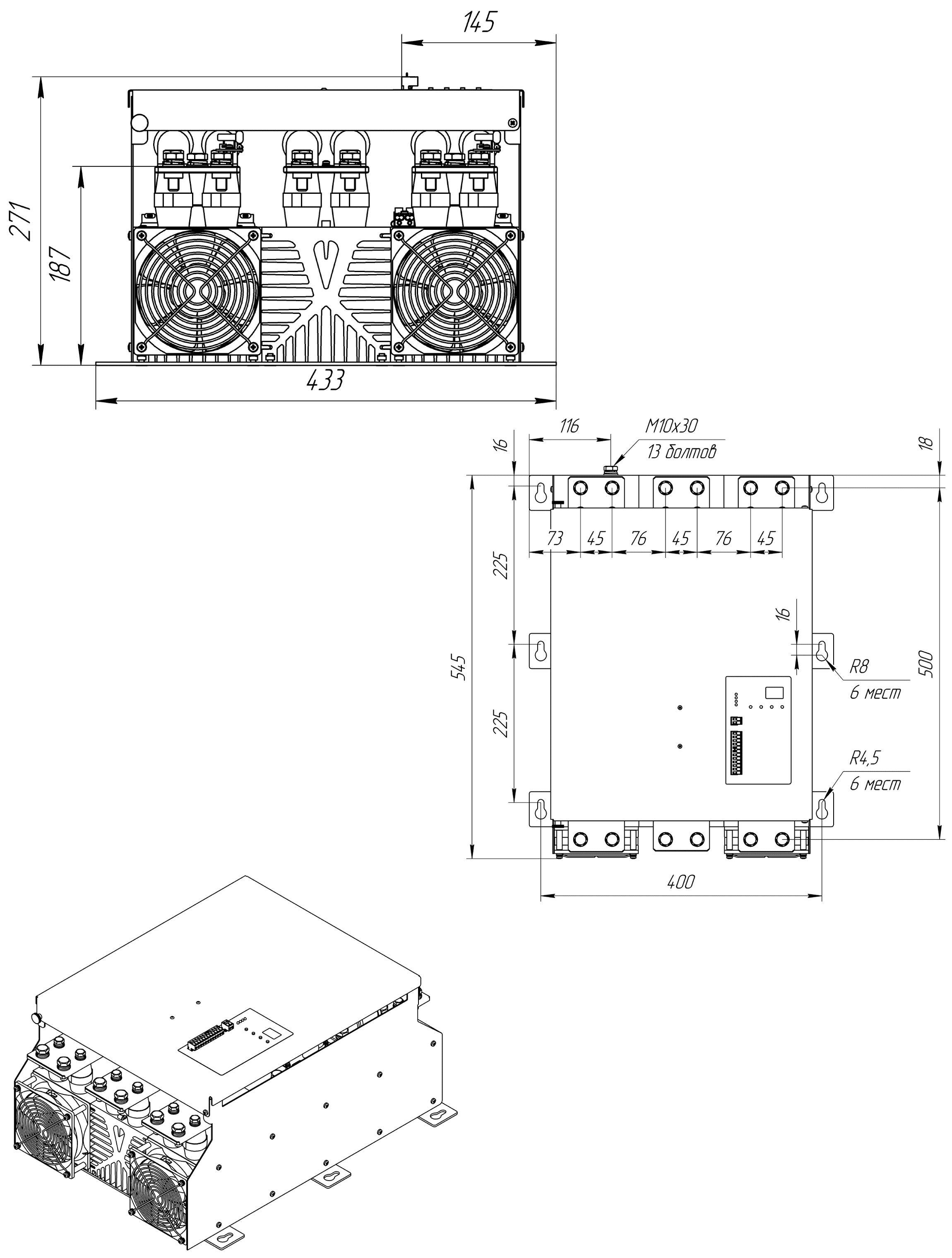

Габариты ТРМ-2М-30, 45 Габариты ТРМ-2М-60, 80, 100 Габариты ТРМ-2М-125, 150, 180
230A 300A 380А

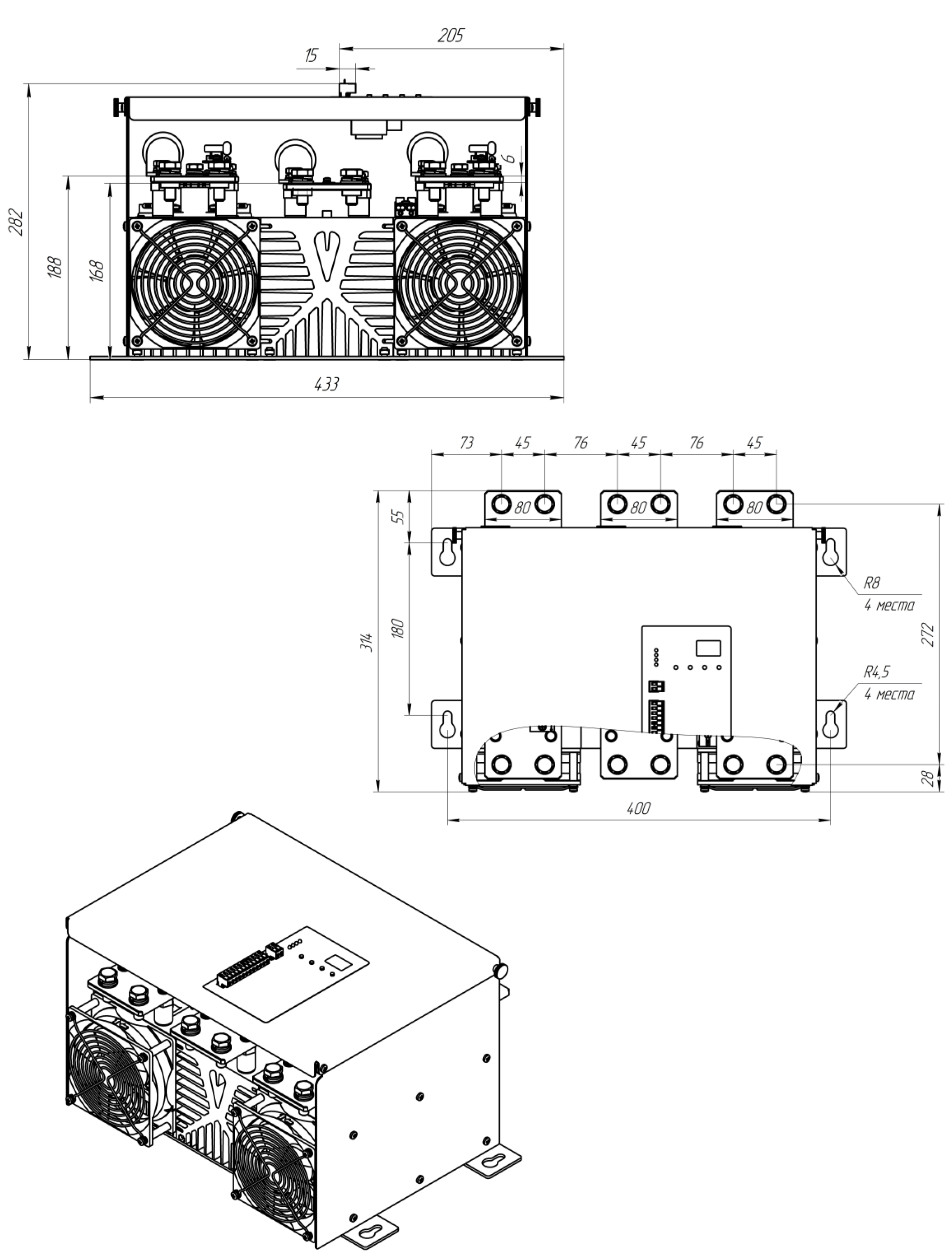

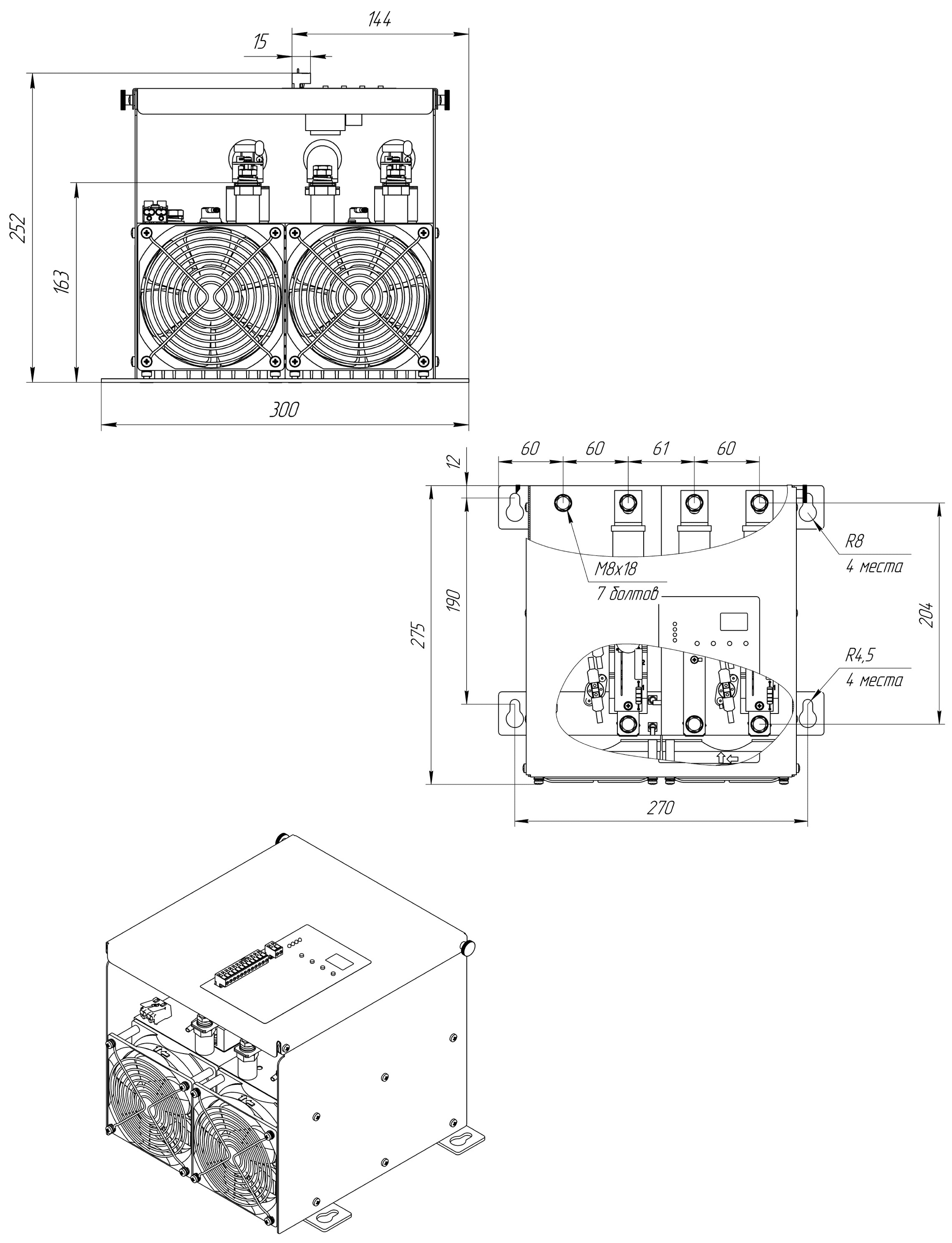

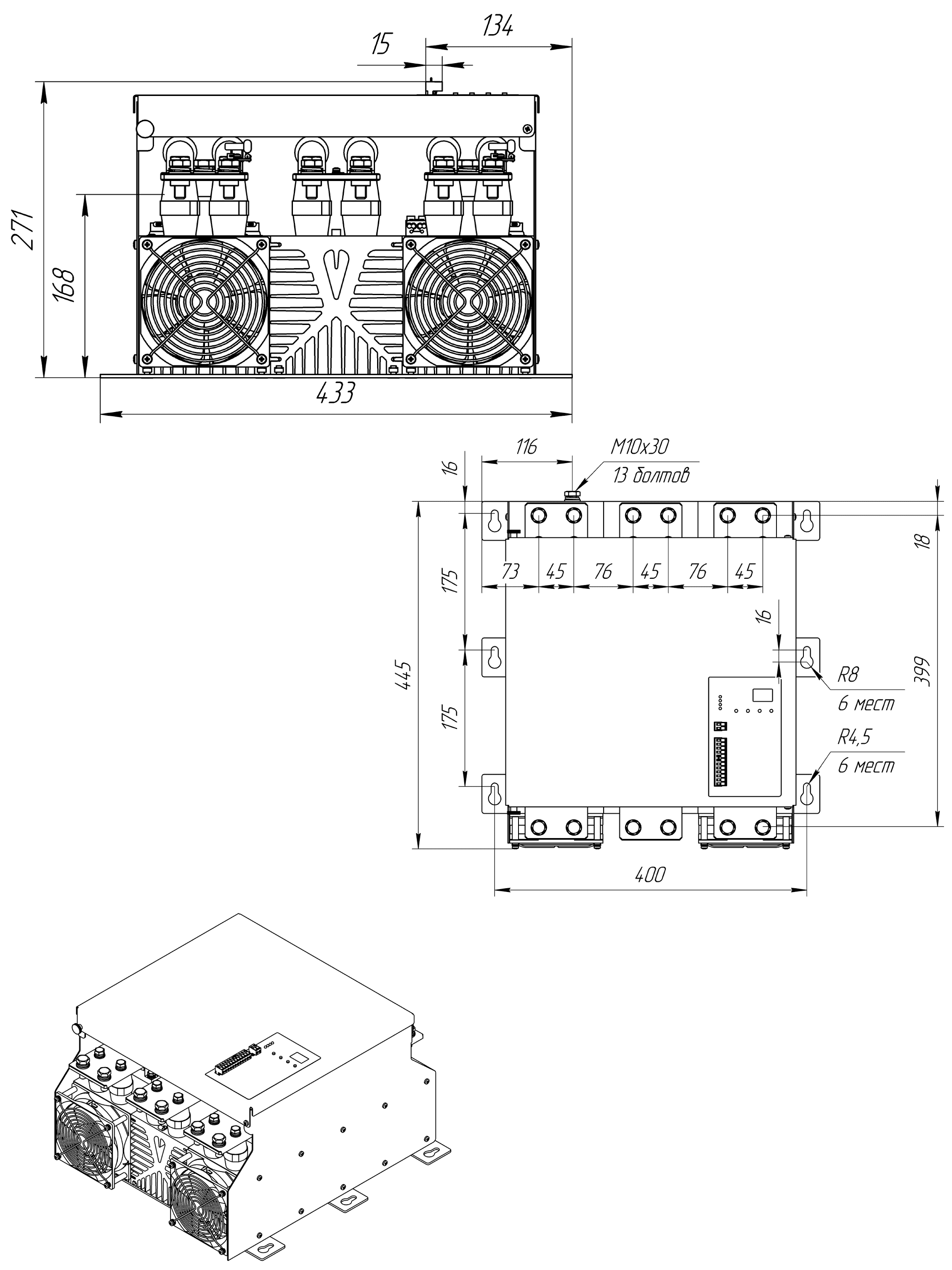

Габариты ТРМ-2М-230 Габариты ТРМ-2М-300 Габариты ТРМ-2М-380
450А, 580A 720А
Габариты ТРМ-2М-450, 580 Габариты ТРМ-2М-720

ТУ 3428-006-31928807-2014

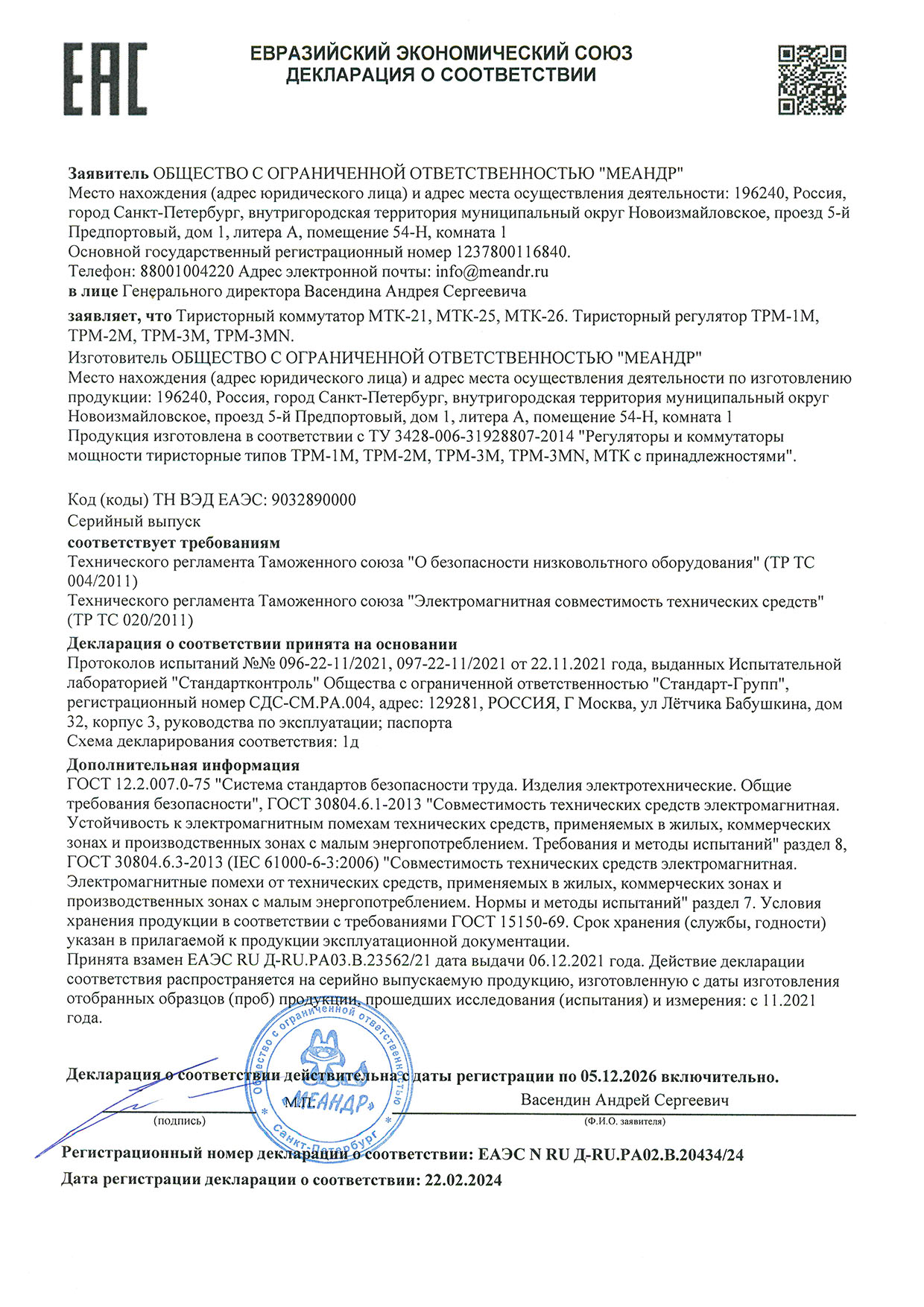

Сертификат соответствия EAC: смотреть
