Реле контроля трехфазного напряжения РКН-3-26-15, повышенная помехоустойчивость

РКН-3-26-15 AC230В/AC400B УХЛ4
стандарт
3027.00 руб. с НДС

спец.изделие
4176.00 руб. с НДС


  • Контроль трёхфазного напряжения в четырёхпроводных сетях с нейтралью
  • Контроль перенапряжения любой из фаз (переключатель, 10 фиксированных положений)
  • Контроль снижения напряжения любой из фаз (переключатель, 10 фиксированных положений)
  • Контроль порядка чередования, частоты, обрыва и "слипания" фаз
  • Повышенная помехоустойчивость
  • Задержка срабатывания от 0.1 до 10с

НАЗНАЧЕНИЕ
  Реле контроля напряжения РКН-3-26-15 (далее устройство) предназначено для контроля частоты, наличия, обрыва, “слипания” и порядка чередования фаз в цепях трёхфазного напряжения в четырехпроводной сети с нейтралью, а также для контроля снижения или превышения напряжения ниже или выше установленного порога. Технические характеристики реле приведены в таблице ниже.

КОНСТРУКЦИЯ

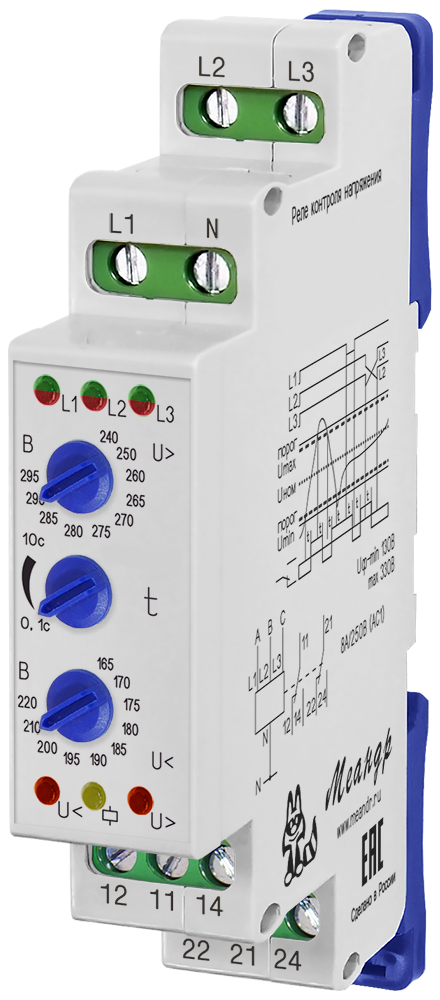

  Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на поверхность, замки необходимо раздвинуть (см. рис.4 руководство по эксплуатации). Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположены два переключателя установки верхнего «U>» и нижнего «U<» порогов срабатывания, регулятор времени «t», два красных индикатора аварии сети «U>», «U<», жёлтый индикатор включения встроенного реле «», три зелёных/красных индикатора фаз «L1», «L2», «L3».

РАБОТА РЕЛЕ
 При подаче питания устройство начинает контролировать сетевое напряжения (устройство питается от контролируемой сети).
 Допустимым напряжением считается напряжение с правильным чередованием, фазным напряжением выше нижнего и ниже верхнего порогов, допустимой частотой. Иное напряжение считается аварийным.
 Если напряжение допустимое, начинается отсчет времени включения. Если до окончания отсчета оно не станет аварийным, произойдет включение реле.
 При возникновении аварийного напряжения устройство отсчитывает задержку срабатывания. Если аварийное напряжение сохраняется дольше задержки срабатывания, произойдет отключение реле. После возврата напряжения к допустимому устройство начинает отсчет времени включения, по окончании которого произойдет включение реле. Если в процессе отсчета напряжение станет аварийным, отсчет времени сбросится.

 ВНИМАНИЕ!  При пропадании всех трёх фаз реле выключается без задержки.

 ВНИМАНИЕ!  Подключение нулевого провода к клемме N обязательно!

Вид аварии или состояние реле Состояние индикаторов
Напряжение на любой из фаз выше порога Uмакс
  • Индикаторы фаз включены красным на фазе/фазах с превышенным напряжением
  • Индикатор аварии "U>" мигает
Напряжение на любой из фаз ниже порога Uмин
  • Индикаторы фаз включены красным на фазе/фазах с пониженным напряжением
  • Индикатор аварии "U<" мигает
Напряжение на одной фазе выше порога Uмакс, на другой ниже порога Uмин
  • Индикаторы фаз включены красным на фазе/фазах с превышенным / пониженным напряжением индикаторы аварии "U>" и "U<" одновременно мигают
Нарушено чередование фаз
  • Индикаторы фаз включены зеленым, индикаторы аварии "U<" и "U>" поочередно мигают
Слипание фаз
  • Индикаторы аварийных фаз включены красным, индикаторы аварии "U<" и "U>" одновременно медленно мигают
Выход частоты за допустимые пределы
  • Индикаторы фаз включены зеленым, индикаторы аварии "U<" и "U>" одновременно быстро мигают
Реле включено
  •  Индикатор реле "" включен
Реле выключено
  • Индикатор реле "" выключен
Отсчет времени срабатывания реле
  •  Индикатор реле "" мигает

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
Ед.изм.
РКН-3-26-15
Номинальное напряжение питания фазное/линейное Uном, 50Гц
В
230/400
Допустимые фазные напряжения Макс / Мин

В
330/130
Пороги перенапряжения Uмакс
В
240, 250, 260, 265, 270, 275, 280, 285, 290, 295
Пороги снижения напряжения Uмин
В
166, 170, 175, 180, 185, 190, 195, 200, 210, 220
Частота напряжения питания Гц
45 ... 65
Погрешность порога срабатывания
1.5% от Uном
Гистерезис срабатывания В 12
Регулируемая задержка срабатывания с 0.1 ... 10
Время готовности устройства к работе   0.2
Потребляемая мощность
ВА
4
Количество и тип контактов   2 переключающие группы
Номинальный ток контактной группы
А
8 (АС1) / 3.2 (АС3)
Максимальный суммарный ток групп контактов А 8 (АС1) / 3.2 (АС3)
Максимальное коммутируемое напряжение В
250
Максимальное напряжение между цепями питания и контактами реле (АС 50Гц 1 минута) В 2000
Механическая износостойкость, не менее циклов 1х107
Электрическая износостойкость (цикл Вкл. 1с. / Выкл. 9с), не менее
циклов
1x105
Помехоустойчивость от пачек импульсов по ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения по ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4, УХЛ2
Диапазон рабочих температур (по исполнениям) °С -25...+55 (УХЛ4), -40…+55 (УХЛ2)
Температура хранения °С -40…+70
Степень защиты по корпусу / по клеммам по ГОСТ 14254-96   IP40 / IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха (при 25°С), не более
%
80
Высота над уровнем моря, не более
м
2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,08
Срок службы лет 10

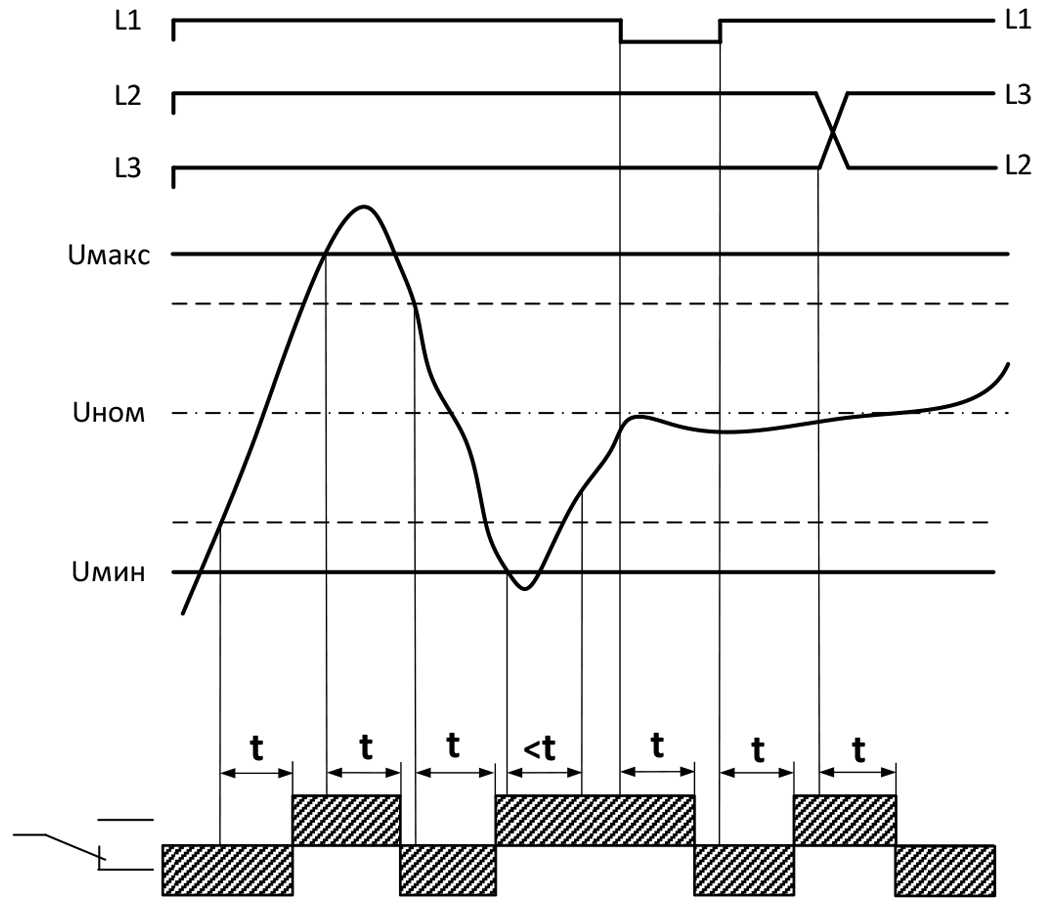

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РКН-3-15-15

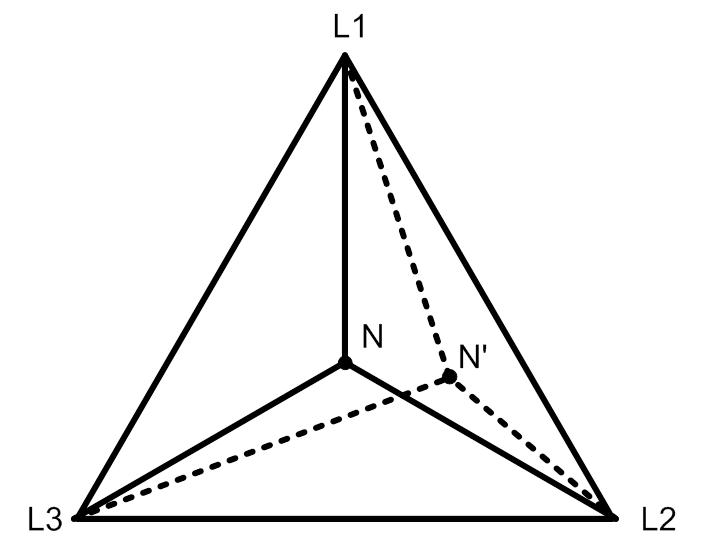

Обнаружение обрыва нейтрали в сети осуществляется посредством оценки асимметрии фаз. При симметричной нагрузке всех трёх фаз обрыв нейтрали может быть не обнаружен, как только нейтральная точка звезды при асимметричной нагрузке в трёхфазной сети сместится, изменятся фазные напряжения выйдут за допустимые пределы, обрыв нейтрали будет обнаружен.

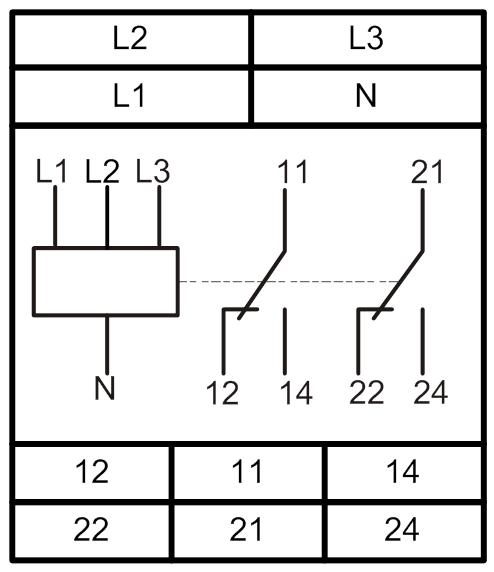

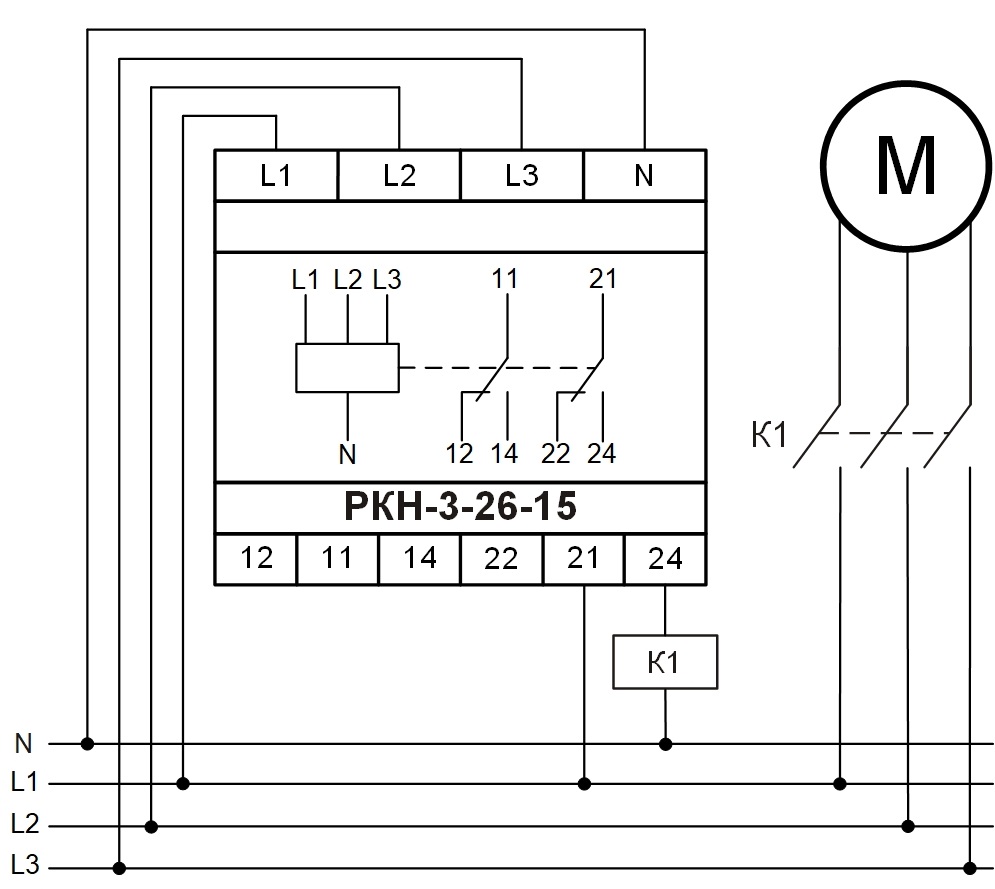

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РКН-3-15-15


 ВАРИАНТ ЗАЩИТЫ ДО IP 40
Вариант защиты до IP40


ТЕХНИЧЕСКИЕ ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
