Модуль аварийного ввода резерва МАВР-4-11М

Модуль аварийного ввода резерва МАВР-4-11М
МАВР-4-11М
МАВР-4-11М УХЛ4
стандарт
16800.00 руб. с НДС



  • Внешнее формирование напряжения оперативного питания
  • Установка порогов Uмин и Uмакс для Ввода1 и Ввода2
  • Контроль наличия, чередования, обрыва фаз для Ввода 1 и Ввода 2
  • Установка времени включения, отключения и возврата на приоритетный ввод
  • Нагрузочная способность контактов управления механизмами 10А
  • Нагрузочная способность контактов оперативного питания 5А
  • Встроенное реле для аварийной сигнализации
  • Возможность дистанционной блокировки кнопок лицевой панели
  • Удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485





НАЗНАЧЕНИЕ МОДУЛЯ

   Модуль предназначен для использования в схемах автоматического ввода резерва при схеме питания два ввода одна нагрузка. Модуль осуществляет управление коммутационными механизмами для переключения нагрузки с основного источника питания при возникновении аварии на нём на резервный или равнозначный и возврата на основной источник питания при нормализации напряжения на нём. Управление коммутационными механизмами осуществляется автоматически в соответствии с выбранными настройками. В качестве коммутационных механизмов могут применяться электромагнитные контакторы или автоматические выключатели с мотор-приводом.
   Модуль позволяет осуществлять удаленное управление и считывание состояний коммутационных механизмов и вводов по протоколу Modbus RTU через интерфейс RS-485.



НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ, ИНДИКАЦИИ И ПОДКЛЮЧЕНИЯ

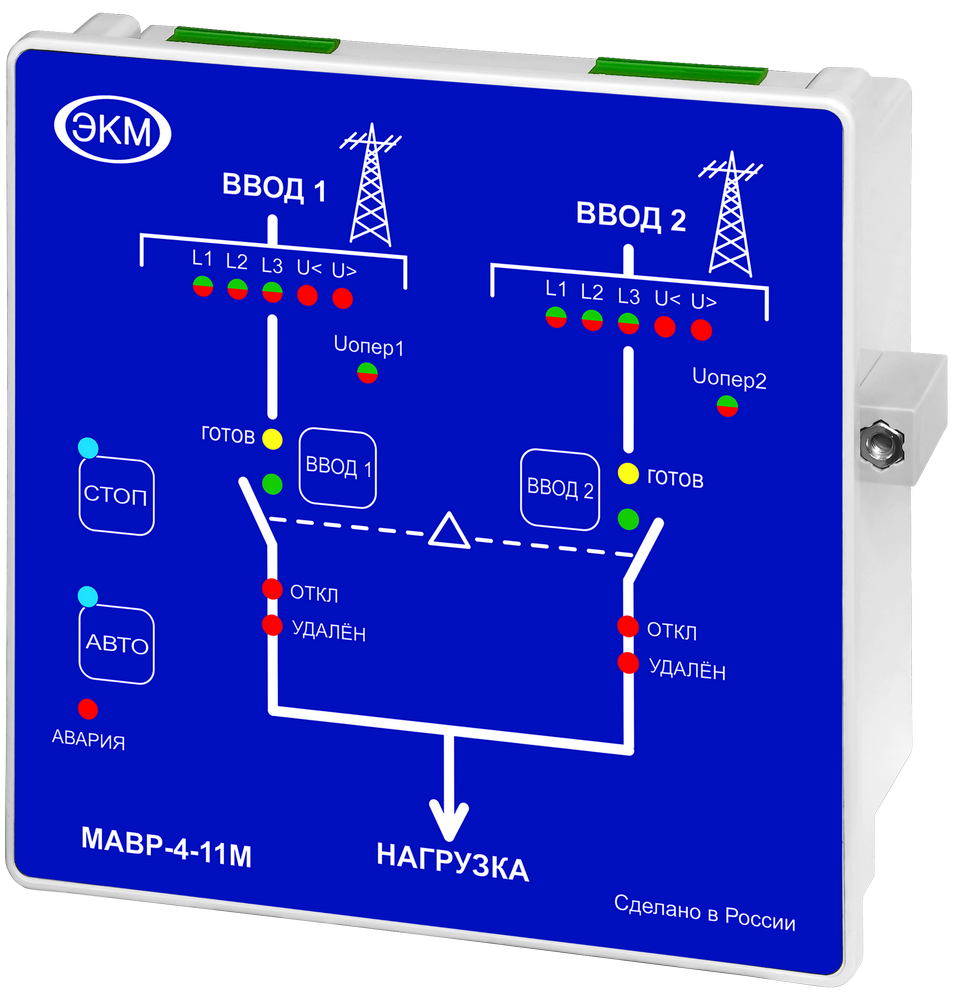

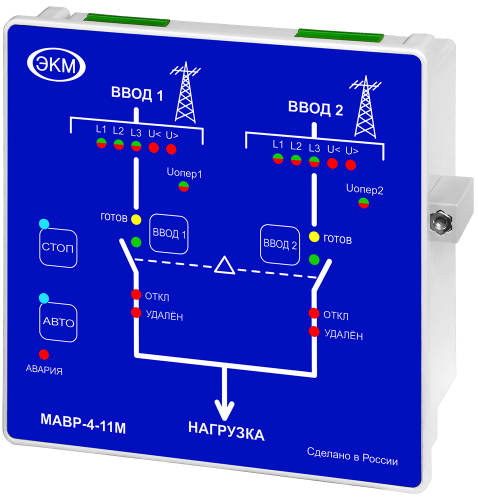

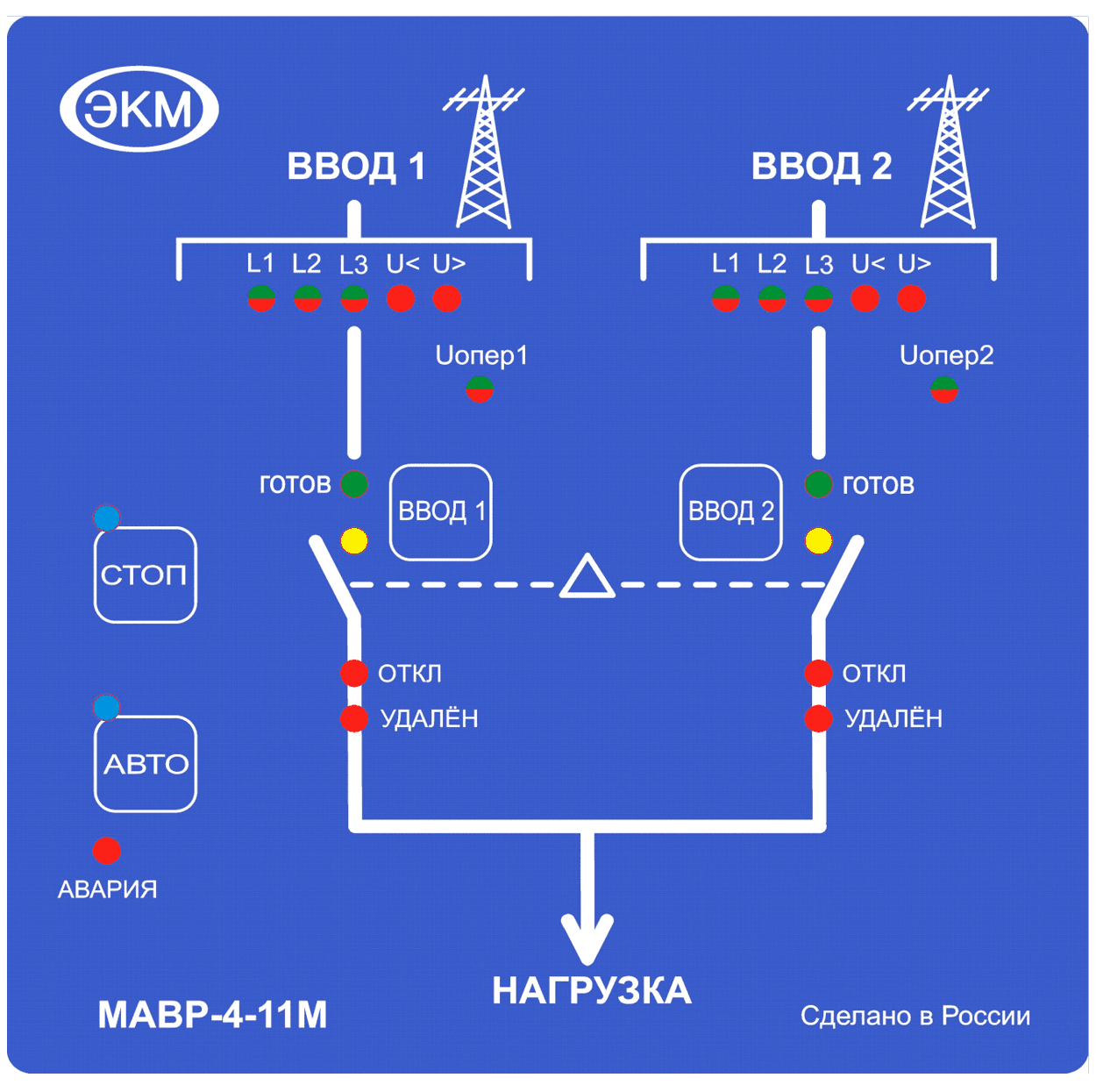

Передняя панель модуля МАВР-4-11М

Передняя панель модуля МАВР-4-11М



НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ НА ЛИЦЕВОЙ ПАНЕЛИ МОДУЛЯ
Назначение Описание
Индикация состояния Ввода1 и Ввода2

L1, L2, L3 индикаторы состояния фаз (зеленый – норма, красный – авария, одновременное мигание зеленым/красным - слипание фаз).

U< и U> индикаторы вида аварии по вводу:

- U< и/или U> включен, недопустимое отклонение напряжения;

- U< и U> попеременно включены, нарушение порядка чередования фаз;

- U< и U> одновременно мигают, недопустимая частота сети.

Зеленый индикатор ГОТОВ - состояние готовности к подключению нагрузки. Горит - ввод готов к подключению нагрузки, не горит - не готов. Мигает - происходит отсчет времени включения или выключения.

Индикация состояния оперативного питания

Uопер1 и Uопер2 - индицирует состояние оперативного питания:

- зеленый включен, из этого источника сформировано оперативное питание, он активен;

- зеленый мигает, напряжение на источнике в допустимых пределах, но он не активен;

- красный мигает, напряжение на источнике вне допустимых пределах и он не активен

Управление и состояние коммутационными механизмами Ввода1 и Ввода2

ВВОД1 и ВВОД2 – кнопки изменения режима работы АВР.

Желтый индикатор – состояние коммутационного механизма ввода. Горит - коммутационный механизм включен, не горит - выключен. Мигает - происходит переключение, мигает дважды - ошибка обратной связи (переключение не произошло, либо произошло самопроизвольное переключение).

Одновременное синхронное мигание - включение на неисправную нагрузку. (см. раздел 7.1 паспорт изделия)

Красный индикатор ОТКЛ - сигнализирует об аварийном отключении защитного аппарата ввода (для автоматического выключателя и магнитного пускателя).

Красный индикатор УДАЛЕН - сигнализирует о выкатной ячейки автоматического выключателя с мотор-приводом.

Управление автоматическим режимом работ

СТОП – кнопка управления режимом работы АВР / остановка работы.

АВТО – включение автоматического режима работы АВР.

Индикатор аварийного состояния Красный индикатор АВАРИЯ - включается при срабатывании реле АВАРИЯ. Служит для привлечения внимания обслуживающего персонала

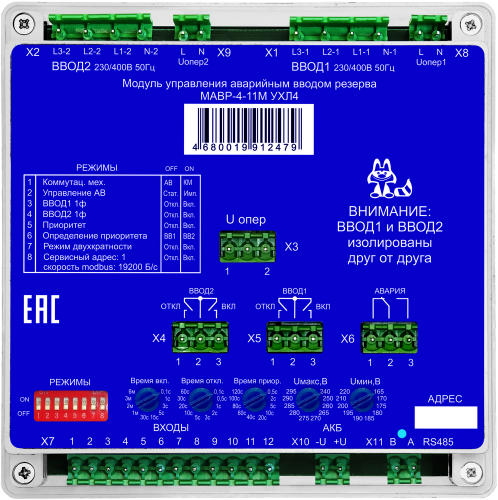

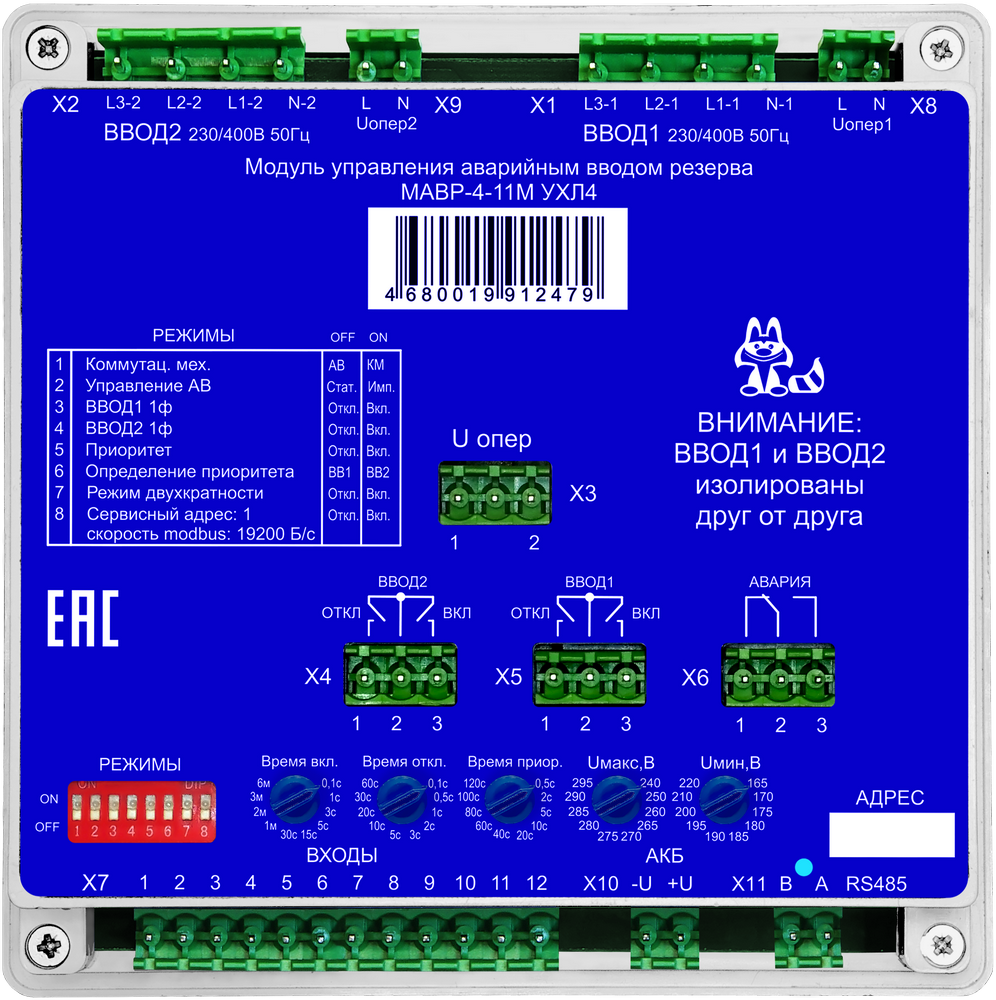

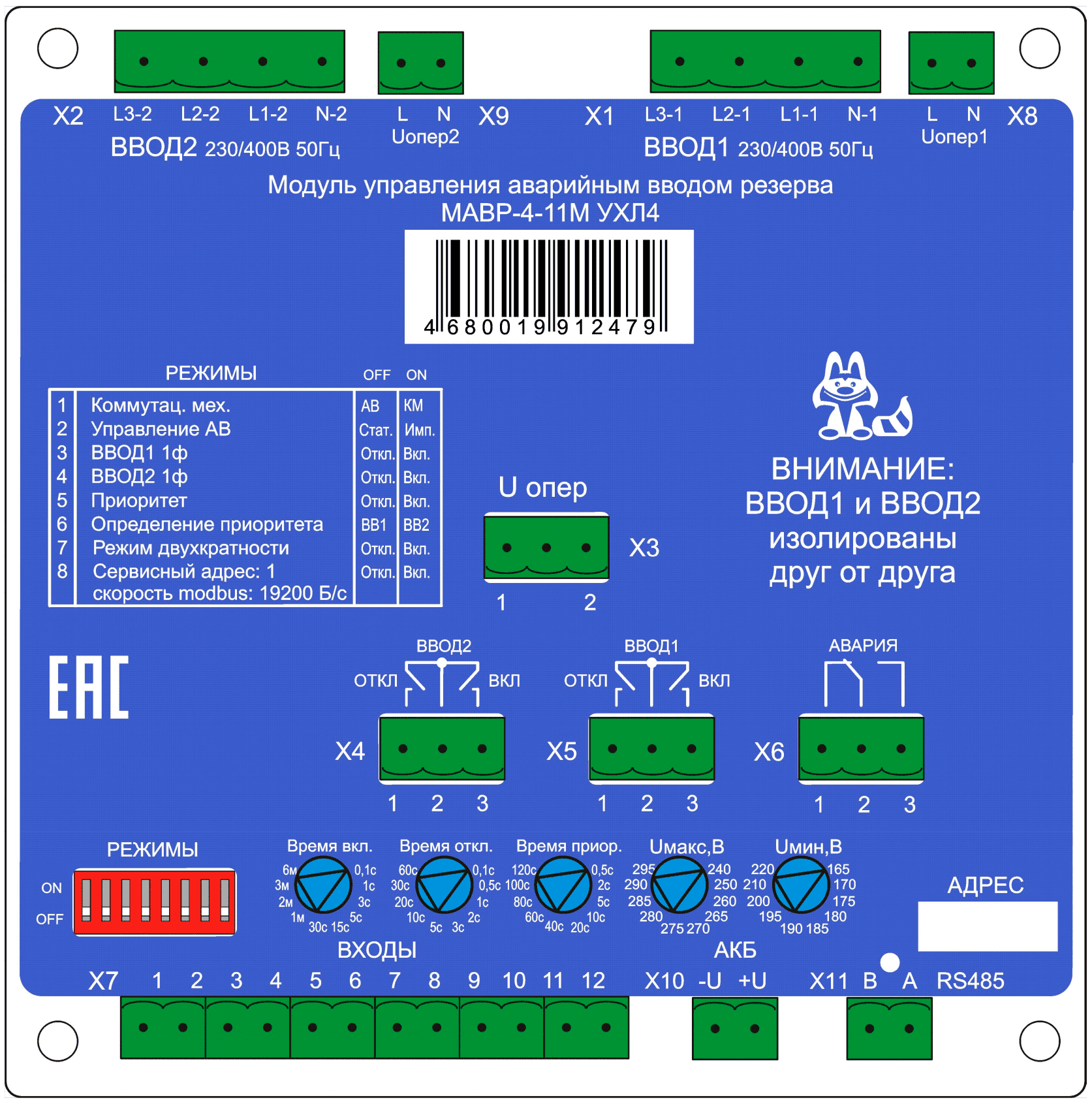

Задняя панель модуля МАВР-4-11М
Задняя панель модуля МАВР-4-11М

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ НА КОММУТАЦИОННОЙ ПАНЕЛИ МОДУЛЯ

Х1 - разъем для подключения напряжения Ввода1

Х2 - разъем для подключения напряжения Ввода2

Х3 - разъем сигналов формирования оперативного питания

Х4 - разъем для подключения коммутационного механизма Ввода2

Х5 - разъем для подключения коммутационного механизма Ввода1

Х6 - разъем для подключения внешней аварийной сигнализации (сухие контакты)

Х7 - разъем дискретных входов модуля для подключения обратных связей и сигналов управления

Х8 - Uопер1 - разъем для подключения оперативного питания 1

Х9 - Uопер2 - разъем для подключения оперативного питания 2

Х10 - разъем для подключения питания модуля постоянным током (например АКБ)

Х11 - разъем для подключения кабеля RS-485

DIP переключатели предназначены для настройки режимов работы модуля.
Поворотные переключатели предназначены для временных настроек и установки пороговых значений контролируемых напряжений.


 РАБОТА МОДУЛЯ
Сервисный режим:
   Сервисный режим используется для пуско-наладки АВР после монтажа и позволяет проверить работоспособность исполнительных механизмов, а также их правильное подключение. Включается подачей оперативного напряжения на соответствующий вход. В этом режиме напряжение на вводах не влияет на включение исполнительных механизмов.
   Формирование оперативного питания работает штатно.
   Кнопки Ввод1, Ввод2 включают или выключают соответствующий коммутационный механизм. Если при нажатии соответствующей кнопки происходит переключение коммутационного механизма, при правильной индикации его состояния (модуль не выводит ошибки по этому, или другим каналам), то подключение произведено правильно и коммутационный механизм работает исправно.
   Режим не позволяет осуществить одновременное включение коммутационных механизмов Ввод1, Ввод2.
   После отключения сервисного режима происходит сброс ошибок. Допускается удаленно сбрасывать ошибки путем кратковременного (не менее 2 сек.) включения сервисного режима.

Режимы работы:
   Выбранный режим работы сохраняется в энергонезависимой памяти. АВР самостоятельно режим работы не меняет. Может быть изменен либо с кнопок лицевой панели, либо путем записи в соответствующий регистр по Modbus RTU.
   Режим работы определяет, к какому вводу может быть подключена нагрузка.
   Смена режима работы осуществляется длительным нажатием одной или одновременно нескольких кнопок. При смене режима, задержка отключения не отрабатывается, задержка включения отрабатывается штатно и сбрасываются все имеющиеся ошибки.
   Смена режимов работы происходит независимо от состояния вводов.
   Режимы работы приведены в таблице 1 (в паспорте изделия).

Входы УДАЛЕН и ОТКЛ.
   При появлении сигнала УДАЛЕН или ОТКЛ., будут сняты все управляющие сигналы с коммутационного механизма и включится соответствующий индикатор УДАЛЕН или ОКТЛ. При этом использование коммутационного механизма блокируется до сброса ошибки (не до пропадания сигнала УДАЛЕН или ОТКЛ.).
   При появлении сигнала с включенного на данный момент коммутационного механизма, нагрузка перейдет в аварийное состояние и питание на нее больше подано не будет.
   При появлении сигнала с выключенного на данный момент коммутационного механизма, питание на нагрузку может быть подано с помощью другого коммутационного механизма.

Реле АВАРИЯ.
Реле переходит в состояние АВАРИЯ (реле выключено, замкнуты контакты 1-2), если выполняется хотя бы одно из условий:
  • Имеется хоть один сигнал УДАЛЕН;
  • Имеется хоть один сигнал ОТКЛ;
  • Имеется ошибка хотя бы одной обратной связи коммутационного механизма;
  • В режиме АВТО нагрузка не подключена к приоритетному вводу (при включенном приоритете), либо не подключена ни к какому вводу (при выключенном приоритете);
  • В режиме Ввод1 либо Ввод2, нагрузка не подключена к Ввод1 либо Ввод2;
  • Ни одно оперативное питание не находится в допустимых пределах;
  • АВР находится в режиме СТОП.
  • Модуль находится в сервисном режиме;

Примечание
Реле АВАРИЯ как и реле для управления коммутационными механизмами являются сухими контактами. На разъем ОП Uопер выдается ОП1 L с разъёма Uопер1 при необходимости включения на выход ОП1, либо ОП2 L с разъёма Uопер2 при необходимости включения ОП2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметр
Ед.изм.
Значение
Тип контролируемых линий

(3-х фазная, 4-х проводная)
(1 фазная, 2-х проводная)
Количество контролируемых вводов

2
Контроль обрыва фазы   Есть
Контроль чередования фаз   Есть
Контроль слипания фаз   Есть
Частота сети Гц 45...65
Напряжение на разъемах Ввод1, Ввод2, не более
В
0 ... 330
Напряжение на контактах разъѐмов X4, X5, X6, не более В

250 АС
30 DC

Ток через контакты разъѐмов X4, X5, X6, не более А 10 (250В AC, 30В DC)1)
Износостойкость механическая контактов реле разъѐмов X4, X5, X6, не менее Циклов 1x106
Износостойкость электрическая контактов реле разъёмов X4, X5, X6, не менее Циклов

1x104
(250В 10А AC1, 30В 10А DC1,
цикл вкл.1с/выкл.9c)

Допустимое напряжение на разъемах ОП1, ОП2 В
230 (-10% ...+15%)
230 (+10% ... +30% до 10 сек.)
Мощность потребления собственная суммарная по входам ОП1 и ОП2 (X9, X8), не более ВА 6
Напряжение на контактах разъѐма Uопер (X3), не более В 277 AC
Ток через контакты разъѐма Uопер (X3), не более1) A 5 (250В AC1)1)
Износостойкость механическая контактов реле разъѐма Uопер, не менее Циклов 1x106
Износостойкость электрическая контактов реле разъѐма Uопер (цикл вкл.1с/выкл.9c), менее Циклов

1x104
(250В 5А AC1)

Допустимое напряжение на входе АКБ В 11 ... 15 DC
Потребляемая мощность суммарная по входам ОП1 и ОП2 (X9, X8), не более Вт 6
Напряжение на контактах разъёма Uопер (X3), не более В 277 AC
Ток через контакты разъёма Uопер (X3), не более A 5 (250В AC1)1)
Износостойкость механическая контактов реле разъёма Uопер, не менее Циклов 1x106
Износостойкость электрическая контактов реле разъёма Uопер, не менее Циклов

1x104
(250В 5А AC1, цикл вкл.1с/выкл.9c)

Напряжение на входе АКБ DC В 11 ... 15 DC
Потребляемая мощность по входу АКБ DC, не более Вт 5
Уровень логического нуля по дискретным входам, не более В 10 AC
Уровень логической единицы по дискретным входам, не менее В 50 AC
Напряжение дискретного входа, не более В 300 AC
Порог отключения при повышенном напряжении Ввод1, Ввод2 по Uмакс В 240, 250, 260, 265, 270, 275, 280,285, 290, 295
Порог отключения при пониженном напряжении Ввод1, Ввод2 по Uмин В 165, 170, 175, 180, 185, 190, 195,200, 210, 220
Погрешность порога срабатывания, не более
%Uном
±1,5
Гистерезис срабатывания РКН
%Uном
±2,5
Задержка возврата на приоритетный ввод с 0.5, 2, 5, 10, 20, 40, 60, 80, 100, 120
Задержка отключения с 0.1, 0.5, 1, 2, 3, 5, 10, 20, 30, 60
Время включения   0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (без образования конденсата)
  УХЛ4
Диапазон рабочих температур 0C -20...+55
Температура хранения 0C -40...+70
Относительная влажность воздуха %  80
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ L1-L2)
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP54/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Срок службы, не менее лет 10
Габаритные размеры м 144 х 144 х 48
Масса, не более кг 0,74
1) - Обязательно применение цепей защиты от коммутационных выбросов типа снаберный
модуль СБ-2-1

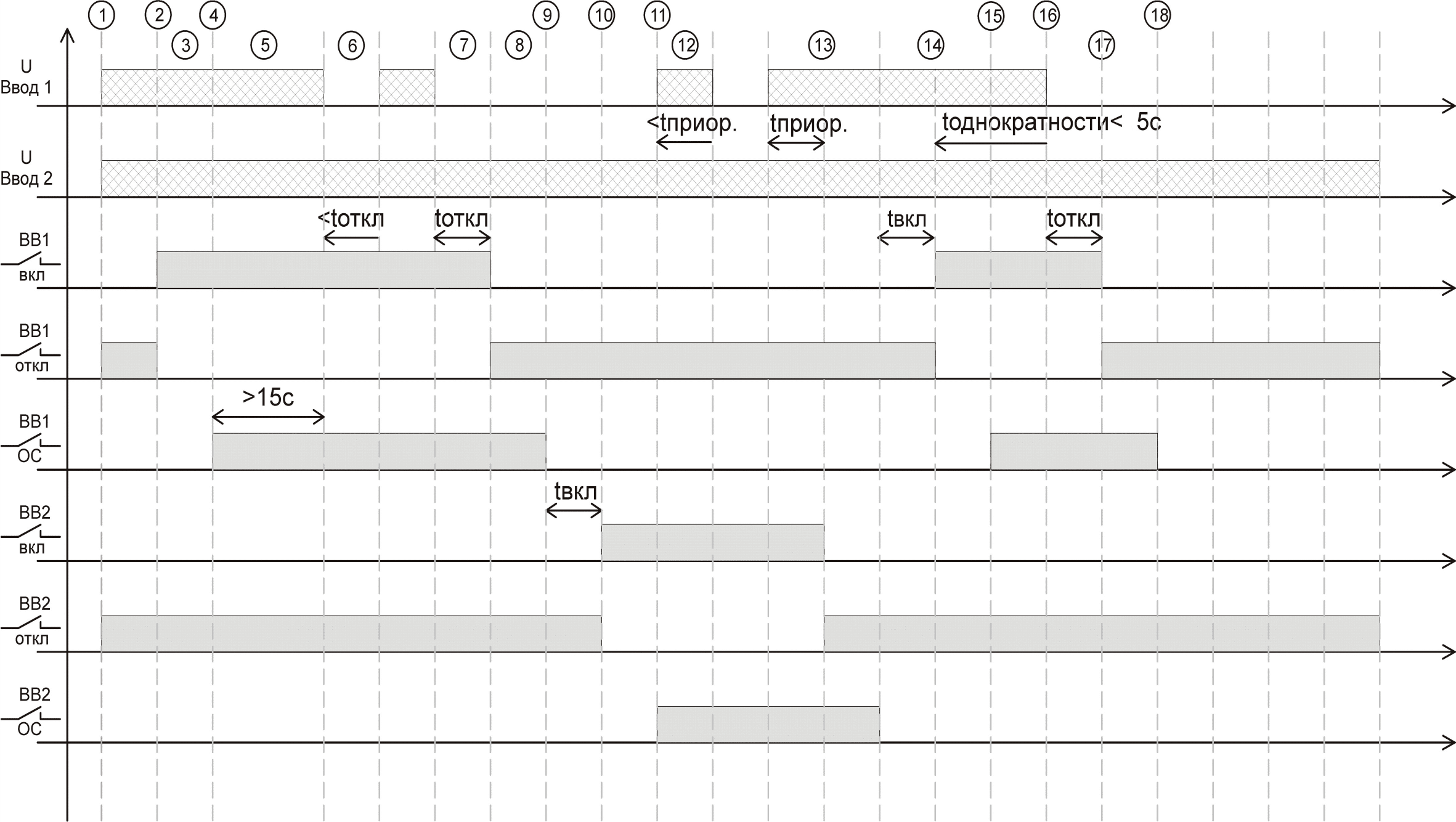

ДИАГРАММА РАБОТЫ МОДУЛЯ И ОПИСАНИЕ К НЕЙ

 ДИАГРАММА РАБОТЫ МАВР-4-11М



КОММЕНТАРИИ К РАБОТЕ ДИАГРАММЫ

Внимание! Для безаварийного приёма нагрузки следует учитывать нагрузочную способность вводов. Подключение дополнительной нагрузки на рабочий ввод может вызвать просадку напряжения на вводе и срабатывание автоматики защиты.

01. Ввод1 и Ввод2 в норме, происходит отсчет tвкл.;
02. Отсчет tвкл закончен. Подается сигнал включения на ВВ1 и ВВ2;
03. Ожидание включения ВВ1 и ВВ2 (появления соответствующей обратной связи ОС ВВ1 и ОС ВВ2);
04. ВВ1 и ВВ2 включены. Каждая нагрузка питается от своего ввода;
05. Проходит более 15 сек - tоднократности;
06. Напряжение на Ввод1 выходит за допустимые пределы на время меньшее, чем tоткл. Отключения ВВ1 не происходит;
07. Напряжение на Ввод2 выходит за допустимые пределы. Через время tоткл происходит отключение нагрузки от ввода. Подается сигнал на отключение ВВ2;
08. Ожидание отключения ВВ2 (пропадание соответствующей обратной связи ОС ВВ2);
09. Нагрузка2 отключена от Ввод2. Нагрузка1 подключена к Ввод1, значит на Ввод1 через СВ может быть подключена Нагрузка2. Начинается отсчет tвкл.;
10. Отсчет tвкл закончен, начинается подключение нагрузки к Ввод2. Подается сигнал на включение ВВ2 и ожидается его включение.;
11. ВВ2 включен. Нагрузка подключена к Ввод2;
12. Восстановление напряжения на Ввод1 на время меньше tприоритета. Никаких переключений не происходит;
13Восстановление напряжения на Ввод1. Через время tприоритета начинается переключение нагрузки на Ввод1. Подается сигнал на отключение ВВ2 и ожидается его отключение;
14. Отключен ВВ2. Через tвкл подается сигнал на включение ВВ1 и ожидается его включение;
15. ВВ1 включен. Нагрузка подключена к Ввод1;
16. Напряжение на Ввод1 выходит за допустимые пределы ранее, чем пройдет tоднократности с момента включения ВВ1. Начинается отсчет tоткл.;
17. Отсчет tоткл закончен. Так как при подключении нагрузки к Ввод1 произошел выход напряжения на Ввод1 за допустимые пределы и произошло отключение нагрузки, фиксируется ошибка однократности;
18. ВВ1 и ВВ2 отключены. Нагрузка обесточена. Управления моторприводами более не происходит до сброса ошибки;


СХЕМЫ РАБОТЫ МОДУЛЯ

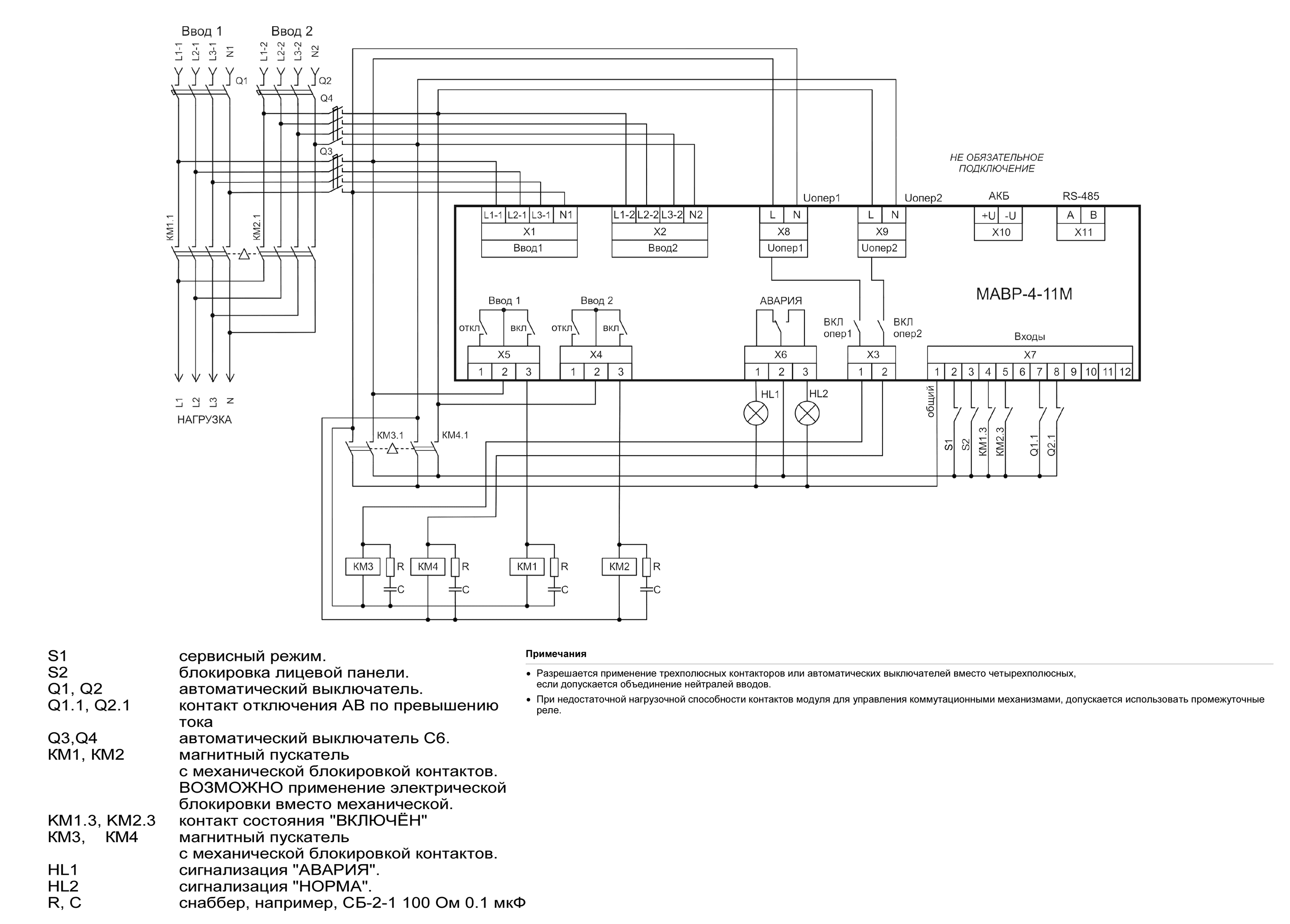

Схема АВР на магнитных пускателях МАВР-4-11М
Схема АВР на магнитных пускателях

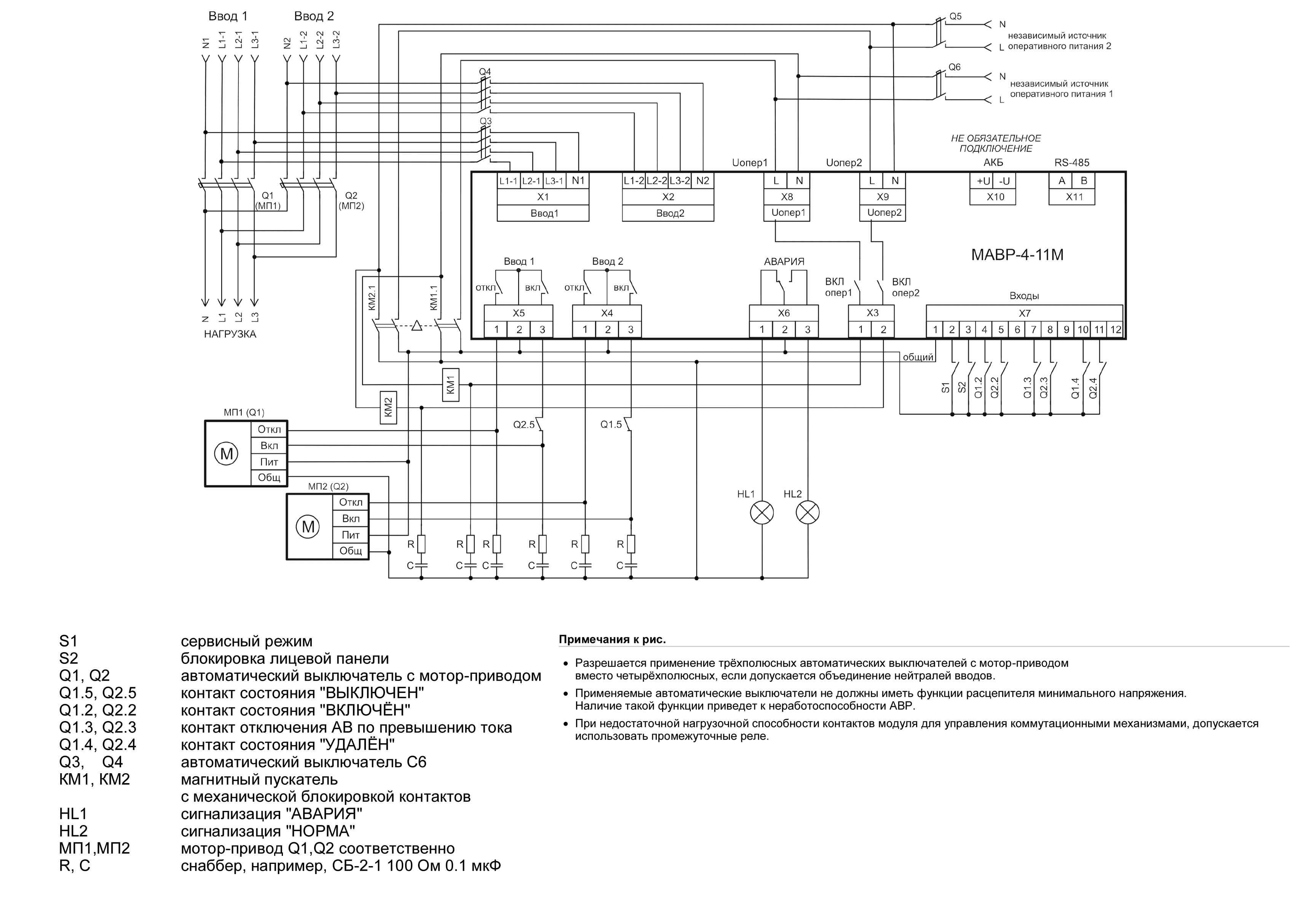

Схема АВР на автоматических выключателях МАВР-4-11М
Схема АВР на автоматических выключателях

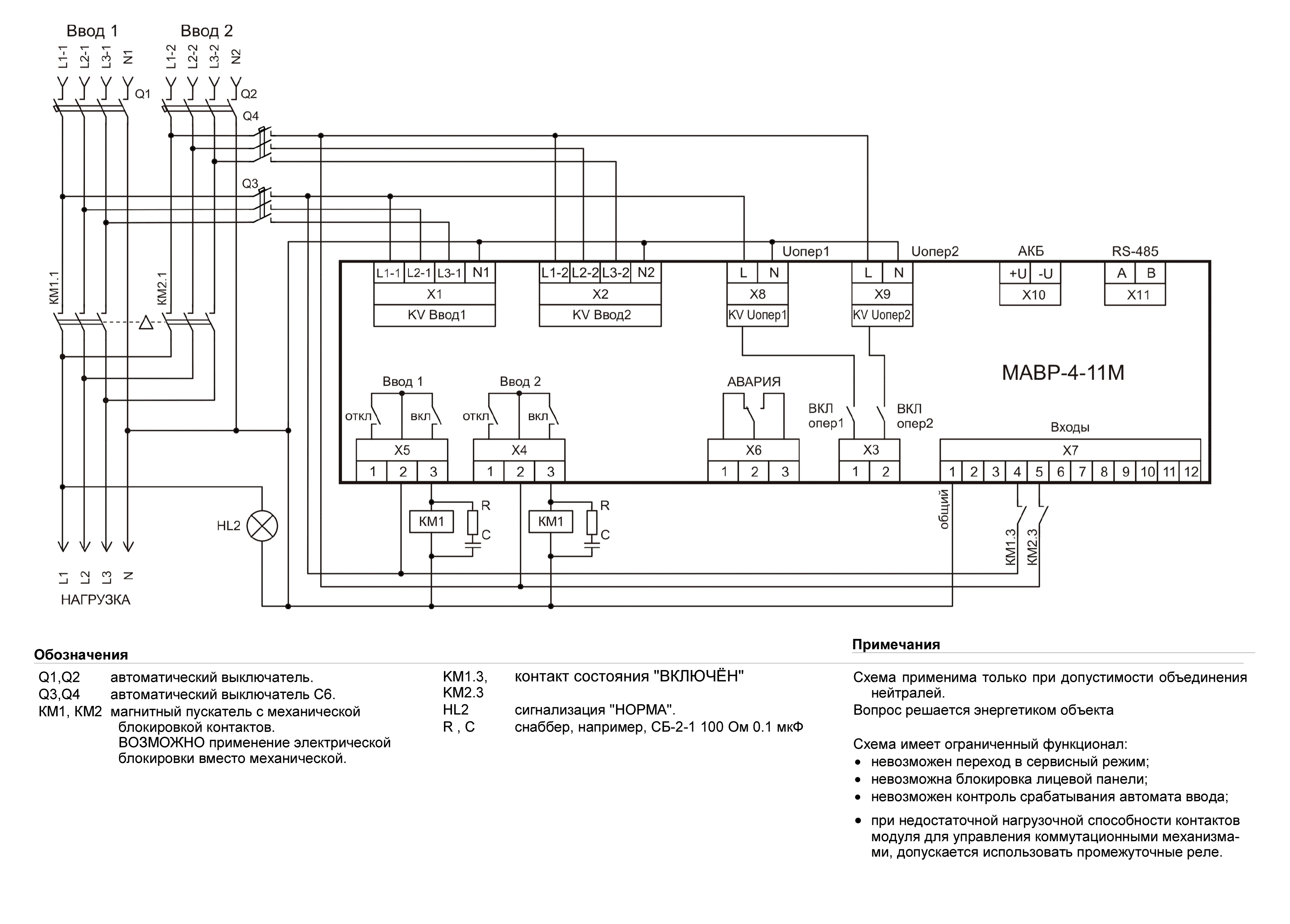

Схема АВР на магнитных пускателях без формирования ОП
Схема АВР на магнитных пускателях без формирования ОП

ОБЩИЕ УКАЗАНИЯ ПО МОНТАЖУ
 Модуль предназначен для монтажа в щит.  Для фиксации используются два кронштейна (крепления), входящие в комплект поставки. Габаритные размеры модуля показаны на рисунке ниже.
Подключение контролируемых вводов, оперативных питаний, цепей управления, а так же дискретных входов осуществляется с тыльной стороны устройства через съемные клеммы.

ПОРЯДОК УСТАНОВКИ МОДУЛЯ В ЩИТ


№ операции
Описание
1
В выбранном месте на лицевой панели электрощита сделать прямоугольное установочное отверстие размером 137х137 мм.
2
Вставить Модуль в установочное отверстие
3
В боковые прямоугольные отверстия корпуса вставить два кронштейна (крепления) с каждой стороны, как показано на рисyнке
4
Закрутить винты кронштейнов (крепления) до пропадания люфта модуля в установочном отверстии щита.
Внимание! Избыточная затяжка винта может привести к неработоспособности кнопок и/или деформации корпуса.

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ


ТУ 3425−003−31928807−2014
Сертификат соответствия EAC: смотреть
