Тахометр СИМ-05т-5-17, управление нагрузкой двумя встроенными реле

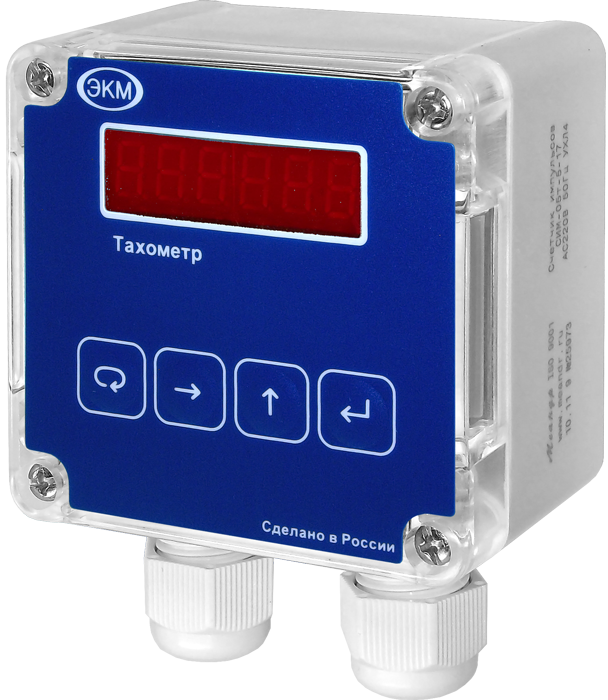

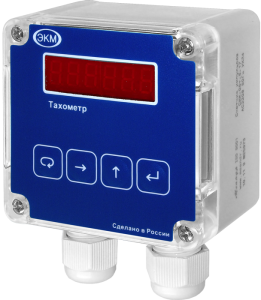

Тахометр СИМ-05т-5-17

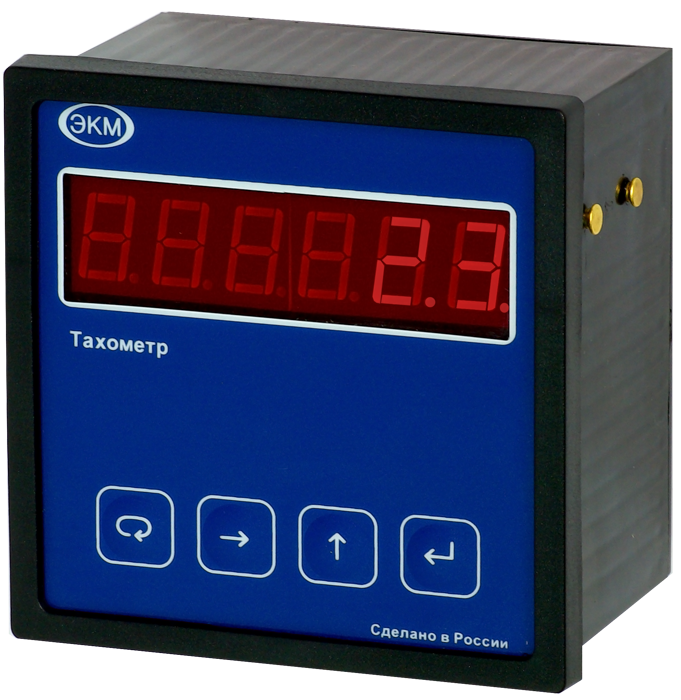

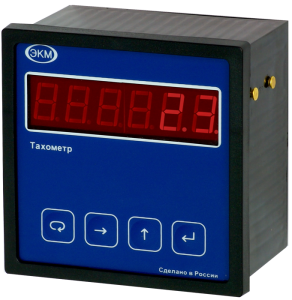

Тахометр СИМ-05т-5-17 в щитовом исполнении 09
17 корпус
09 корпус
CИМ-05т-5-17 АС230В УХЛ4
стандарт
3465.00 руб. с НДС

3465.00 руб. с НДС

3465.00 руб. с НДС

3465.00 руб. с НДС

СИМ-04/6Т-5-04 AC220В
РАСПРОДАЖА
склад - 18шт.

СИМ-04/6Т-5-09 AC220В
РАСПРОДАЖА
склад - 13шт.

  • Напряжение питания АС230В или DC24В
  • Измерение скорости вращения вала двигателя об/мин, режим расходомера
  • Отображение перемещения до тысячных долей
  • Подсчёт времени работы двигателя и количества пусков
  • Управление нагрузкой двумя встроенными реле
  • Сохранение результатов счёта времени при отключении
 ВНИМАНИЕ:  Счётчик предназначен для технологического контроля наработки оборудования. Не предназначен для коммерческого учёта.

НАЗНАЧЕНИЕ ТАХОМЕТРА
 Счётчик импульсов (тахометр) СИМ-05т-5 (далее счётчик) предназначен для измерения и отображения на цифровом индикаторе скорости вращения вала двигателя в об/мин, а также для подсчёта суммарного времени вращения двигателя (время наработки) и числа включений (количество пусков). Когда скорость вращения двигателя становится равной нулю, подсчёт времени наработки приостанавливается. Результаты сохраняются в энергонезависимой памяти прибора при отключении электропитания. Время хранения информации не ограничено. Счётчик может использоваться также в качестве расходомера
КОНСТРУКЦИЯ ТАХОМЕТРА
 Счётчик монтируется на ровную поверхность (СИМ-05т-5-17) или в щит (СИМ-05т-5-09). Материал корпуса - ударопрочный полистирол. На лицевой панели расположены четыре кнопки управления и шести разрядный индикатор. У счётчика СИМ-05т-5-17 снизу корпуса расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки счётчика необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса. У счётчика СИМ-05т-5-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки счётчика необходимо вырезать в панели окно размерами 94х94мм, установить счётчик в окно, установить на боковые поверхности кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели.
 В качестве внешних устройств могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход или сухой контакт.  Подключение датчиков с различными типами выходов показано ниже.

Подключение датчиков с различными типами выходов

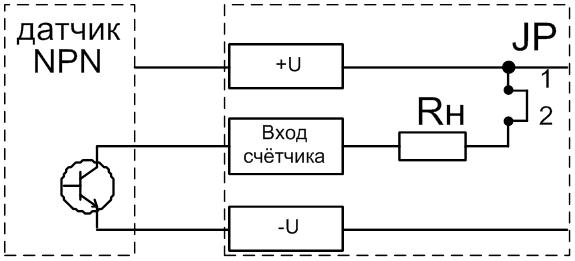

Схема подключения датчика типа NPN к СИМ-05т-5-17(09)

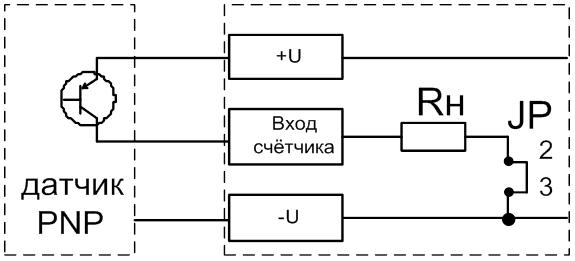

Схема подключения датчика типа PNP к СИМ-05т-5-17(09)

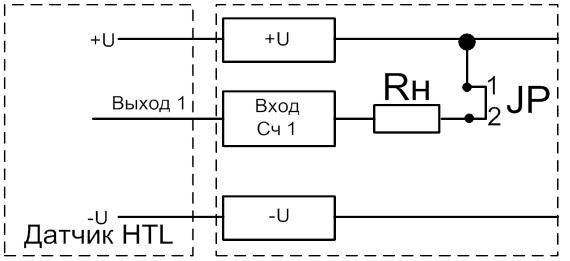

Схема подключения датчика типа HTL к СИМ-05т-5-17(09)

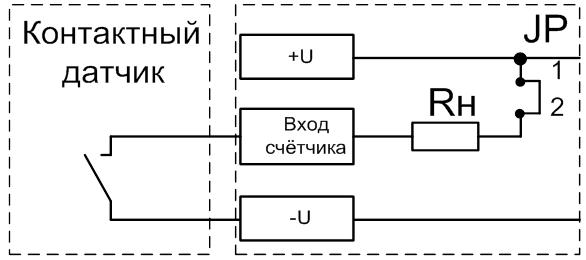

Схема подключения датчика контактного типа к СИМ-05т-5-17(09)

РАБОТА ТАХОМЕТРА
 Счётчик имеет два основных режима работы - рабочий режим и режим настройки. При подаче питания счётчик переходит в рабочий режим. Для измерения скорости и направления вращения необходимо подать последовательность входных импульсов на входе Сч1 и Сч2 (импульсный цифровой код). По частоте следования импульсов от датчика, контролирующего одну или несколько меток на валу двигателя, производится вычисление скорости вращения вала (обороты в минуту) и направления вращения вала. Текущее значение отображается на шестиразрядном индикаторе. При подаче на входы счётчика обратной последовательности входных сигналов на индикаторе отображается значение «-» в крайнем левом разряде. В случае, когда измеренная скорость имеет значение большее, чем возможно отобразить на индикаторе, включаются два левых вертикальных мигающих сегмента индикации, указывая на переполнение. Меню рабочего режима  позволяет просмотреть значение двух порогов скорости (ПОРОГ1 и ПОРОГ2) для управления двумя исполнительными реле соответственно (Реле1 и Реле2), время наработки двигателя и количества пусков. Количество задействованных разрядов индикатора, отведённых для индикации часов, минут и секунд, определяется количеством отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо, что уменьшает количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут.
 В меню рабочего режима можно установить значения двух порогов скорости (ПОРОГ1 и ПОРОГ2) для управления двумя исполнительными реле соответственно (Реле1 и Реле2). Если порог имеет нулевое значение, то соответствующее реле не работает. При вводе PIN кода происходит переход в режим настройки,  позволяющий корректировать параметры счётчика определяемые пользователем.
 Меню настроек иллюстрирует способ изменения параметров, назначение которых приведены в паспорте. Выход из меню настроек в меню рабочего режима происходит при удержании кнопки «» течении 5 секунд.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАХОМЕТРА
Параметр
Ед.изм.
СИМ-05т-5-09
СИМ-05т-5-17
Напряжение питания
В
AC230
DC24
AC230
DC24
Максимальное потребление датчиков
мА
90
Количество разрядов дисплея

6
Максимальная частота входных импульсов (при скважности 2)
кГц
20
Минимальная длительность входного сигнала
мкс
25
Погрешность измерения скорости, не более
%
±0,1
Максимальное время между импульсами
с
2,0...9,9
Максимальная суммарная наработка
ч
до 999999
Учёт количества пусков

до 999999
Погрешность отсчёта времени, не более
%
±0,1
Диапазон задания коэффициента пересчёта «множитель»

0,00001...9,99999
Диапазон задания делителя счётного входа «делитель»

1...9999
Диапазон задания скорости счета программный фильтр
с
0,000...9,999
Количество входов (Сч1)

1
Тип подключаемых датчиков (аппаратное согласование)

NPN, PNP, контактный датчик
Уровень логического нуля «лог.0»
В
0...2
Уровень логической единицы «лог.1»
В
8...15
Габаритные размеры
мм
96х96х93
82х80х56
Размер окна индикации
мм
20х76
14х47
Высота цифры
мм
15
10
Степень защиты по корпусу/по клеммам

IP54/IP20
IP54/IP54
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4
Диапазон рабочих температур
0C
-25...+55
Температура хранения 0C -40...+55
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 250C)
Высота над уровнем моря м до 2000
Масса, не более
кг
0,4
0,35
Рабочее положение в пространстве   произвольное
Режим работы

круглосуточный
Срок хранения информации при отключённом питании

не ограничено

ДИАГРАММЫ РАБОТЫ РЕЛЕ

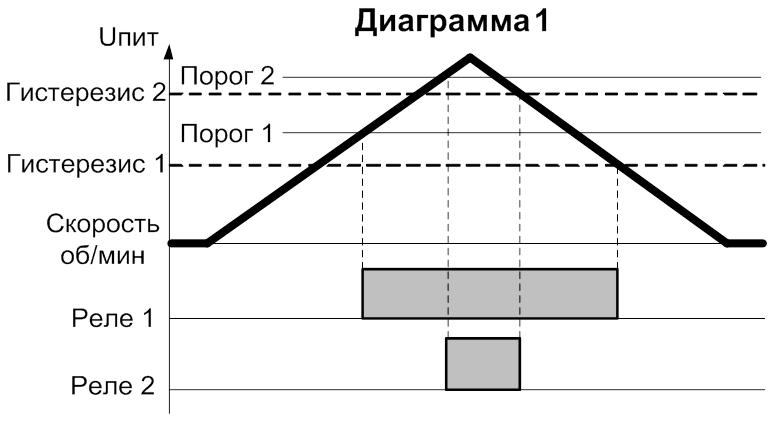

Диаграмма работы СИМ-05т-5-17(09) 1
 При подаче питания реле 1 и реле 2 выключены.
 При увеличении скорости.
По достижении порога 1 включается реле 1.
По достижении порога 2 включается реле 2.
 При снижении скорости.
По достижении порога 2 с учётом гистерезиса 2 выключается реле 2.
По достижении порога 1 с учётом гистерезиса 1 выключается реле 1.

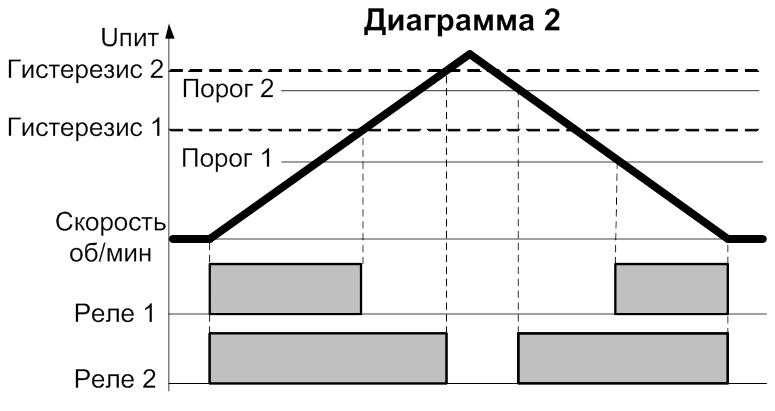

Диаграмма работы СИМ-05т-5-17(09) 2
 При подаче питания реле 1 и реле 2 выключены.
Реле 1 и реле 2 включаются при появлении входных импульсов.
 При увеличении скорости.
По достижении порога 1 с учётом гистерезиса 1 выключается реле 1.
По достижении порога 2 с учётом гистерезиса 2 выключается реле 2.
 При снижении скорости.
По достижении порога 2 включается реле 2.
По достижении порога 1 включается реле 1.
Реле 1 и реле 2 выключаются при отсутствии входных импульсов.

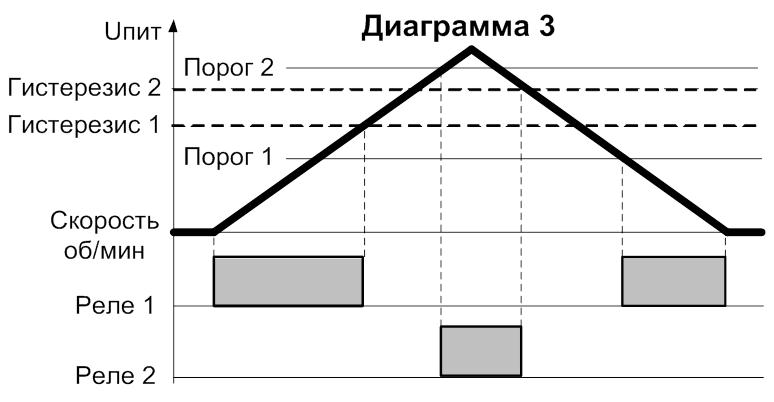

Диаграмма работы СИМ-05т-5-17(09) 3
 При подаче питания реле 1 и реле 2 выключены.
Реле 1 включается при появлении входных импульсов.
 При увеличении скорости.
По достижении порога 1 с учётом гистерезиса 1 выключается реле 1.
По достижении порога 2 включается реле 2.
 При снижении скорости.
По достижении порога 2 с учётом гистерезиса 2 выключается реле 2.
По достижении порога 1 включается реле 1.
Реле 1 выключается при отсутствии входных импульсов.

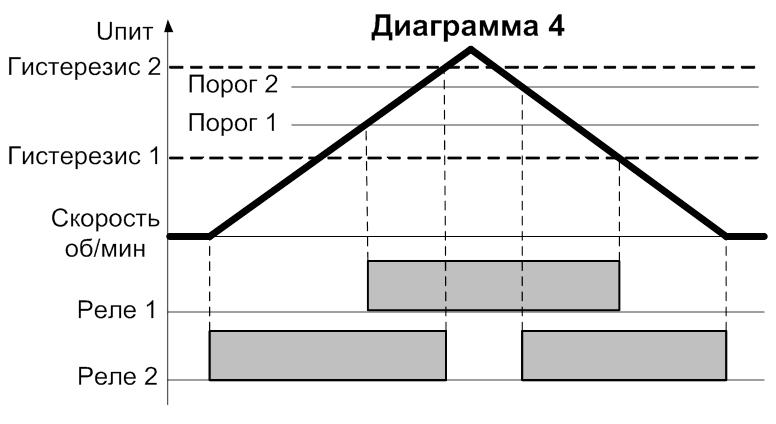

Диаграмма работы СИМ-05т-5-17(09) 4
 При подаче питания реле 1 и реле 2 выключены.
Реле 2 включается при появлении входных импульсов.
 При увеличении скорости.
По достижении порога 1 включается реле 1.
По достижении порога 2 с учётом гистерезиса 2 выключается реле 2.
 При снижении скорости.
По достижении порога 2 включается реле 2.
По достижении порога 1 с учётом гистерезиса 1 выключается реле 1.
Реле 2 выключается при отсутствии входных импульсов.

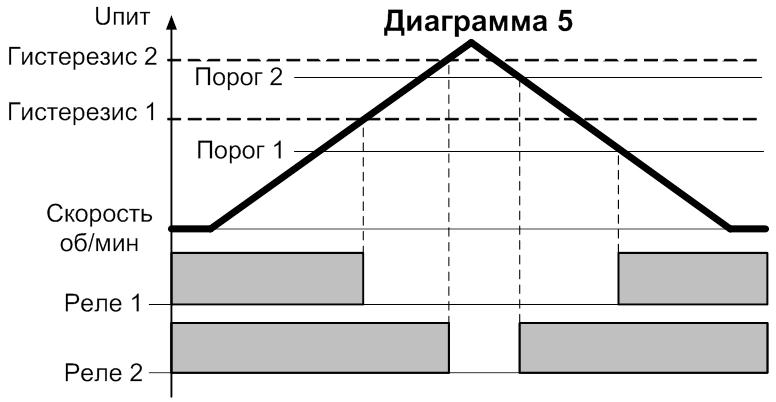

Диаграмма работы СИМ-05т-5-17(09) 5
 При подаче питания реле 1 и реле 2 включаются.
 При увеличении скорости.
По достижении порога 1 с учётом гистерезиса 1 выключается реле 1.
По достижении порога 2 с учётом гистерезиса 2 выключается реле 2.
 При снижении скорости.
По достижении порога 2 включается реле 2.
По достижении порога 1 включается реле 1.
Реле 1 и реле 2 выключаются при снятии питания.

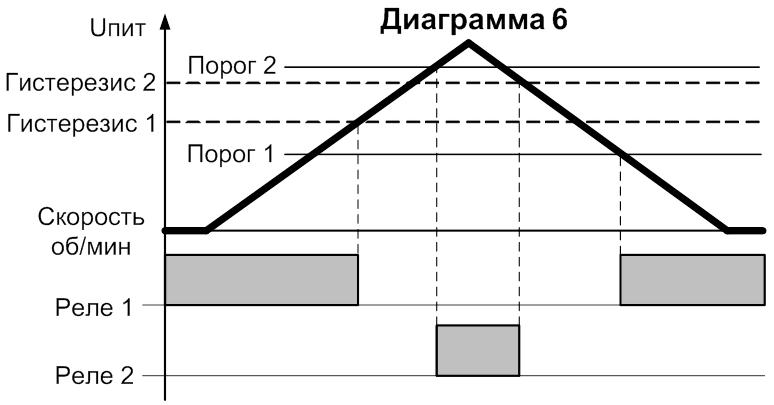

Диаграмма работы СИМ-05т-5-17(09) 6
 При подаче питания реле 2 выключено реле 1 включается.
 При увеличении скорости.
По достижении порога 1 с учётом гистерезиса 1 выключается реле 1.
По достижении порога 2 включается реле 2.
 При снижении скорости.
По достижении порога 2 с учётом гистерезиса 2 выключается реле 2.
По достижении порога 1 включается реле 1.
Реле 1 выключается при снятии питания.

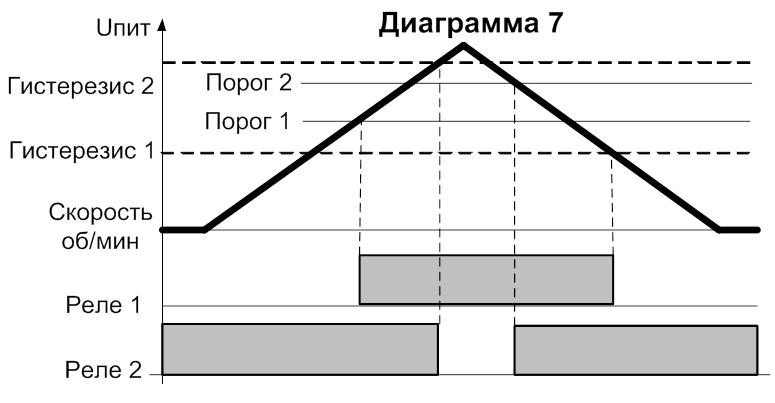

Диаграмма работы СИМ-05т-5-17(09) 7
 При подаче питания реле 1 выключено реле 2 включается.
 При увеличении скорости.
По достижении порога 1 включается реле 1.
По достижении порога 2 с учётом гистерезиса 2 выключается реле 2.
 При снижении скорости.
По достижении порога 2 включается реле 2
По достижении порога 1 с учётом гистерезиса 1 выключается реле 1
Реле 2 выключается при снятии питания.

СХЕМА ПОДКЛЮЧЕНИЯ

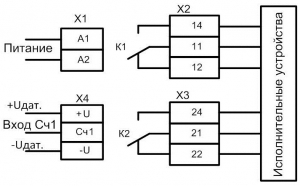

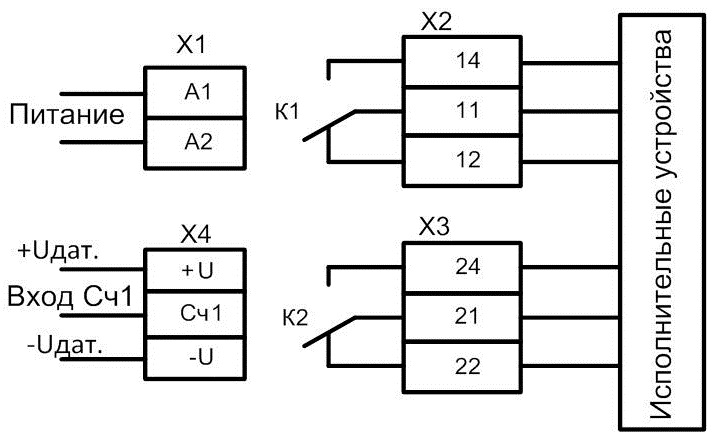

Схема подключения СИМ-05т-5-17(09)

ГАБАРИТНЫЕ РАЗМЕРЫ СИМ-05т-5-17
Габариты 82*80*56

ГАБАРИТНЫЕ РАЗМЕРЫ СИМ-05т-5-09
Габариты 96*96*63

ТУ 4278-005-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

CИМ-05т-5-17 АС230В УХЛ4
CИМ-05т-5-17 DC24В УХЛ4
CИМ-05т-5-09 АС230В УХЛ4
CИМ-05т-5-09 DC24В УХЛ4

4640016935598
4640016935581
4640016935567
4640016935574

Руководство по эксплуатации  .PDF Скачать v05 02.2021
