Фотореле ФР-М01-1-15 с выносным миниатюрным датчиком в комплекте

Изображение     Фотодатчик ФД-3-1
ФР-М01-1-15 АСDC24B/AC230B УХЛ4 с датчиком
стандарт
1454.00 руб. с НДС

спец.изделие
2006.00 руб. с НДС


 Отличительная особенность наших фотореле: ВКЛЮЧЕНИЕ НАГРУЗКИ ПРИ НУЛЕВОМ НАПРЯЖЕНИИ СЕТИ (в момент перехода синусоиды через ноль - zero crossing). Это означает, что фотореле может работать со светильниками, имеющими большие пусковые токи при включении (светодиодные, люминесцентные, натриевые и пр.). Уменьшение пусковых токов при включении позволяет применять автоматические выключатели меньшего номинала (например: вместо С16 - В10 или даже В6).

  • Автоматическое включение и отключение освещения
  • Два диапазона уровня освещённости 0,5-30лк и 3-300лк
  • Выносной фотодатчик с защитным корпусом для монтажа на стену
  • Настраиваемая задержка срабатывания выходного реле
  • Индикация работы реле
  • Корпус шириной 18мм

НАЗНАЧЕНИЕ ФОТОРЕЛЕ
 Фотореле ФР-М01-1-15 (далее - реле) предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. в зависимости от установленного порога уровня освещённости. Контроль уровня освещённости осуществляется выносным фотодатчиком ФД-3-1, поставляемым в зависимости от комплектации (см. код для заказа).

КОНСТРУКЦИЯ ФОТОРЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: поворотный переключатель времени срабатывания реле «t», поворотный переключатель уровня освещённости, зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле «R».

 ВНИМАНИЕ: Запрещается производить какие-либо работы с фотореле, находящимся под напряжением.


РАБОТА ФОТОРЕЛЕ
 С помощью поворотного переключателя уровня освещённости устанавливается требуемый порог срабатывания. При снижении освещённости (ниже порогового значения), реле включает осветительные приборы, при повышении освещённости (выше порогового значения) - выключает. Реле имеет два регулируемых диапазона освещённости 0,5 - 30лк и 3-300лк. Для выбора диапазона освещённости 3 - 300лк необходимо установить перемычку между клеммами «Y1» и «Т2». При выборе диапазона уровня освещённости 0,5-30лк клемма «Y1» не задействуется. Порог срабатывания 15 или 150лк располагается в средней части диапазона регулировки освещённости. Поворачивая регулятор порога уровня освещённости по часовой стрелке в сторону увеличения «», включение освещения будет происходить в более светлое время суток. Поворачивая регулятор порога уровня освещённости против часовой стрелки в сторону уменьшения освещённости «», включение освещения будет происходить в более тёмное время суток. Срабатывание исполнительного реле при установленной освещённости контролируется по включению индикатора «R».
 Задержка времени включения реле устраняет влияние кратковременных колебаний освещённости. Для установки задержки 0, 30с, 1мин, 3мин, 10мин указатель регулятора времени срабатывания «t», должен быть установлен на середину соответствующего сектора. При нулевой задержке указатель устанавливается в положение «0» (крайнее левое положение), а при задержке 10 мин - в положение 10мин (крайнее правое положение).

 Подготовка к эксплуатации:
1. Подключить фотодатчик и реле согласно схеме подключения.
ВНИМАНИЕ: Фазный провод должен быть подключён к клемме «А1» (L), нулевой провод - к клемме «А2» (N).
2. Установить указатель регулятора освещённости в положение «», а указатель регулятора задержки времени срабатывания «t» в положение «0».
3. Выбрать время суток, когда необходимо включить коммутируемый источник света. Подать напряжение питания на реле, при этом должен включится зелёный индикатор «U».
4. Медленно поворачивать регулятор уровня освещённости по часовой стрелке до момента включения жёлтого индикатора «R», при этом будут замкнуты контакты реле 11-14 и включены осветительные приборы.

 Датчик ФД-3-1: Спектральный пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление - 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-40…+600С), степень защиты - IP65,

 ВНИМАНИЕ:  Отпускаемая производителем длина кабеля датчика 1 метр, максимальная возможная длинна провода (наращивается потребителем) для подключения фотодатчика 30м с применением кабеля в двойной изоляции.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОРЕЛЕ ФР-М01-1-15
Параметр
Ед.изм.
ФР-М01-1-15
Напряжение питание
В
АСDC24/АC230 ± 10%
Потребляемая мощность,не более
ВА
2
Уровень освещённости - регулируемый порог включения (два диапазона)
лк
0,5-30/3-300
Длительность задержки на включение

0с, 30с, 1мин, 3мин, 10мин
Максимальное коммутируемое напряжение
В
400 (AC1/5А)
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
Максимальное напряжение между цепями питания и контактами реле
В
AC2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

1 переключающая группа
Диапазон рабочих температур
0C
-25...+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4 или УХЛ2
Степень защиты по корпусу / по клеммам / по датчику по ГОСТ 14254-96   IP40 / IP20 / IP65
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры мм 18х93х62
Масса
кг
0,1
Тип выносного фотодатчика

ФД-3-1
Рабочая температура фотодатчика
0C
-40...+60
Длина провода к внешнему фотодатчику
м
до 30
Сечение подключаемого провода
мм2
0,75

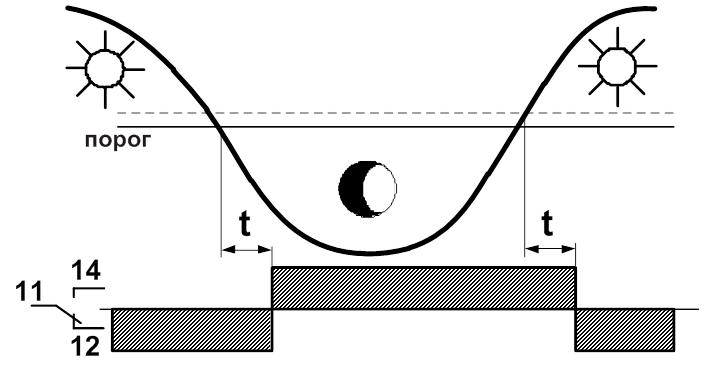

ДИАГРАММА  РАБОТЫ ФОТОРЕЛЕ
Диаграмма работы ФР-М01-1-15

СХЕМЫ ПОДКЛЮЧЕНИЯ ФОТОРЕЛЕ

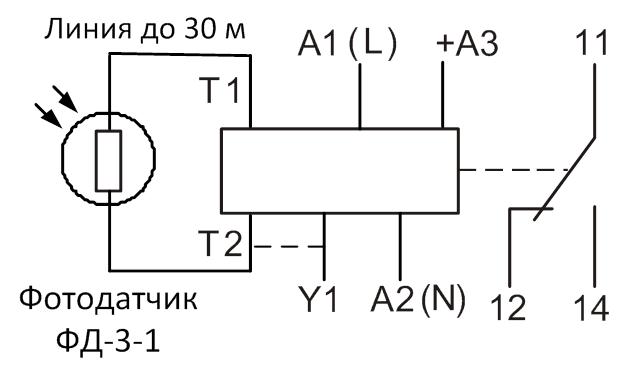

Схема подключения ФР-М01-1-15

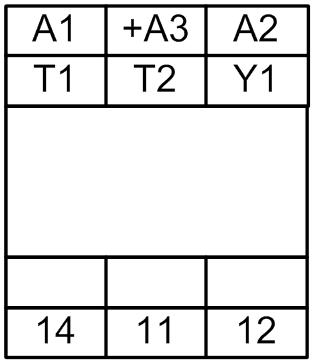

Схема подключения ФР-М01-1-15 (2)
 Напряжение питания АСDC24B подаётся на клеммы «+А3», «А2».
 Напряжение питания АС230В подаётся на клеммы «А1», «А2».


Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ ФОТОРЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-003-31928807-2014
