Диодный модуль МД-3

Снят с производства аналог МД-3М-2

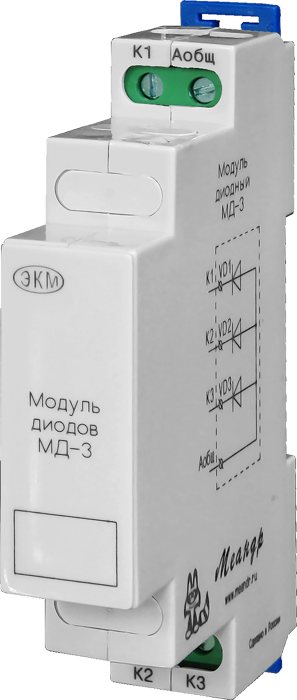

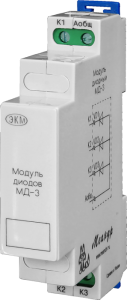

Модуль диодов МД-3
МД-3 УХЛ4

МД-3 УХЛ4
РАСПРОДАЖА
склад - 3шт.

НАЗНАЧЕНИЕ
 Изделие предназначено использования в схемах подключения импульсных (бистабильных) реле, при использовании центрального многоуровневого управления. Модуль может применяется так же для импульсных реле производства ЗАО «МЕАНДР». Схемы подключения модулей приведены в паспортах реле серии РИО.

КОНСТРУКЦИЯ
 Модуль выпускаются в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением от 0.14 до 2.5мм2.
 Катод (К) каждого диода подключается к соответствующему уровню системы освещения. Аноды диодов объединены и выведены на соответствующий выключатель.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
 Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2.  Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

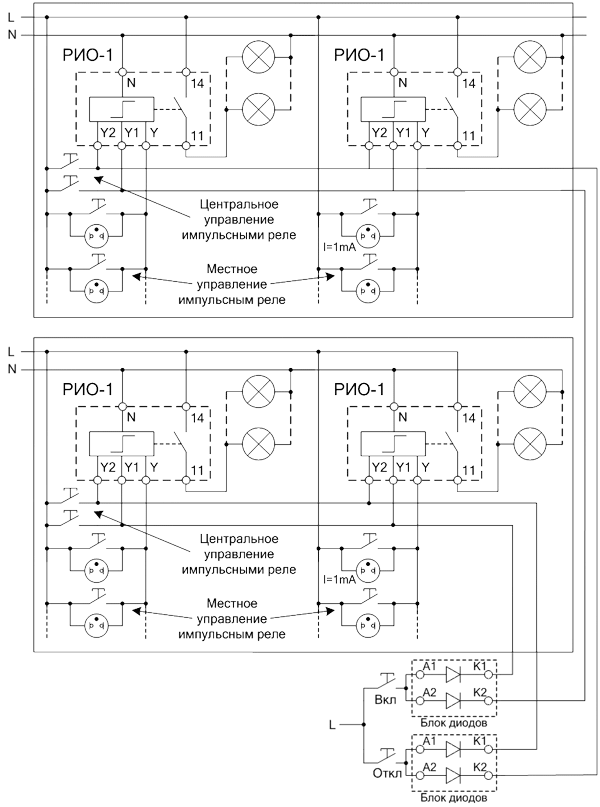

СХЕМА ПОДКЛЮЧЕНИЯ МОДУЛЯ


ТУ 3425-003-31928807-2014 - смотреть
