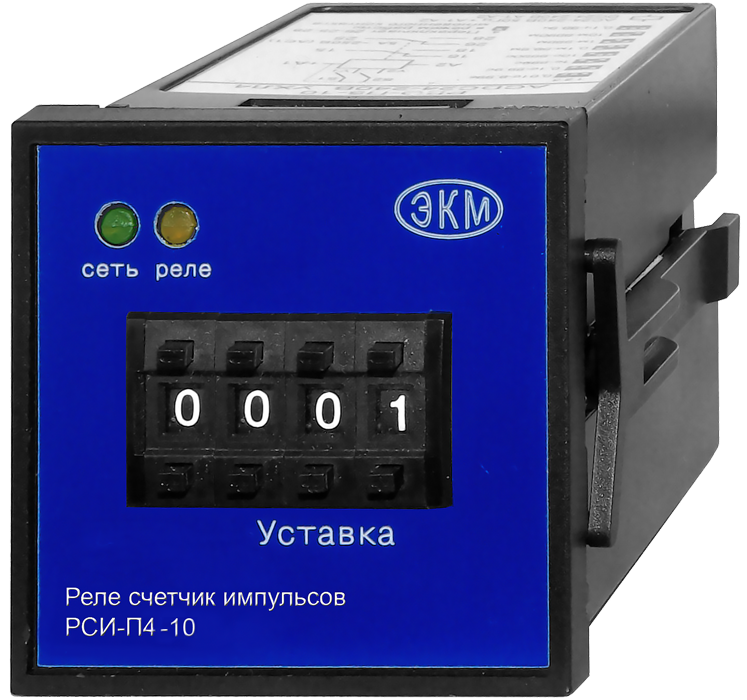

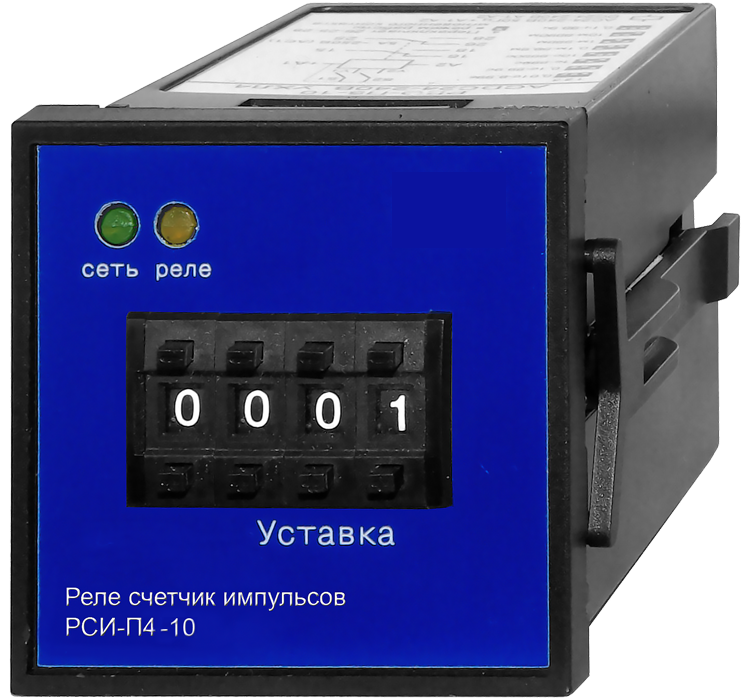

Счетчик импульсов РСИ-П4-10 для установки в щит

Реле времени - счетчик импульсов РСИ-П4-10
3465.00 руб. с НДС


  • 8 значений выдержки времени
  • 2 диаграммы работы
  • Широкий диапазон напряжения питания
  • Индикатор питания, индикатор состояния встроенного реле



НАЗНАЧЕНИЕ РЕЛЕ
 Реле-счётчик импульсов РСИ-П4-10 (далее устройство) переключает на опредёлённое время встроенное реле (2 переключающие группы контактов), после подсчёта заданного количества импульсов.

КОНСТРУКЦИЯ РЕЛЕ
 Устройство выпускаются в унифицированном пластмассовом корпусе, монтируется в отверстие панели. Крепление осуществляется 2-мя съёмными фиксаторами (в комплекте поставки) с задней стороны панели. Для демонтажа фиксатора следует отжать его задний конец от корпуса и вытянуть в противоположную от панели сторону. Устройство содержит встроенное реле (далее реле), его группы контактов изолированы и выведены на клеммы устройства.
На лицевой панели устройства расположены:
  • Индикатор "сеть". Зелёный, светится при подаче напряжения питания;
  • Индикатор "реле". Жёлтый, светится при включенном состоянии реле (замкнуты контакты 15 -18 и 25 -28, рис. 2 паспорт на изделие);
  • Переключатель "Уставка" 4-х декадный, для установки количества импульсов до переключения реле (N). На задней стороне корпуса расположены:
  • Блок DIP переключателей, для установки диаграммы работы и длительности импульса коммутации реле (рис. 2 паспорт на изделие);
  • Клеммы для подключения (рис. 2 паспорт на изделие). Габаритные и установочные размеры приведены на рис. 3 (паспорт на изделие).

РАБОТА РЕЛЕ
Устройство инкрементирует внутренний счётчик по фронту сигнала Y1 (Счёт). При совпадении количества отсчитанных импульсов с числом N, установленным на переключателе "Уставка" или превышении его, устройство переключает реле на время T. При подаче питания счётчик сбрасывается в 0, стояние реле определяется выбранной диаграммой работы (DIP переключатель 4). Длительность T определяется положением DIP переключателей 1, 2, 3 (рис. 1 паспорт на изделие).
При отсчете длительности T, если установлено положение DIP 1, 2, 3 = Off, контакты останутся в переключенном положении до сигнала Сброс. В других положениях, после окончания выдержки T, реле возвращается в состояние при отсчёте 0. По завершении отсчёта T или сигнала сброс устройство возобновит цикл отсчёта-переключения с отсчёта 0. Счёт блокируется если:
  • Отсчитывается выдержка переключения T;
  • Подан сигнал Y2 (Сброс).
По фронту сигнала Сброс устройство сбрасывает счётчик на 0, отменяет выдержку T и устанавливает соответствующее по диаграмме состояние реле. Положение переключателя "Уставка" допускается изменять в любом состоянии устройства.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РСИ-П4-10
Параметр Ед.изм. РСИ-П4-10
Напряжение питания В 24 ... 240 (AC, DC)
Потребляемая мощность, не более ВА 2
Время  готовности, не более с 0,15
Диапазон cчета импульсов импульс 1, ..., 9999
Максимальная частота следования импульсов Гц 25
Минимальная длительность сигналов "Счёт" и "Сброс" мс 50
Минимальная длительность импульсов, поступающих на счётный вход мс 50
Максимальный коммутируемый ток (250В АС1 50Гц, 30В DC1) А 5
Максимальное коммутируемое напряжение В 250
Максимальная коммутируемая мощность (250В АС1 50Гц)/(30В DC1) ВА/Вт 1250/150
Максимальное напряжение между цепями питания и контактами реле В 2000 (АС, 50 Гц, 1 мин)
Количество групп и тип контактов   2 переключающие группы
Механическая износостойкость, не менее циклов 1х107
Электрическая износостойкость, не менее циклов

1х105
(5А 250В АС1 50Гц), (5А 30В DС1)

Материал контактов   AgSnO2
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Рабочая температура °С -10...+55
Температура хранения 0C -40...+70
Относительная влажность воздуха %  80 (250C)
Высота над уровнем моря, не более   2000
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Сечение подключаемых проводников к клеммам, не более мм2 2.5
Габаритные размеры мм 48х48х98
Масса, не более кг 0,095

ДИАГРАММЫ РАБОТЫ РЕЛЕ

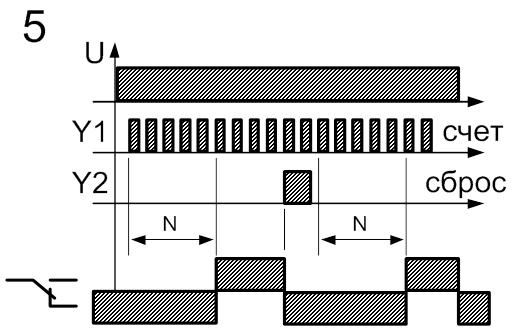

Диаграмма работы РСИ-П4-10  При подаче питания и отсчёте 0 реле выключено. После отсчёта N импульсов (Y1) реле включается на установленное время T. Сброс (Y2) устанавливает счётчик на 0 и запрещает отсчёт.

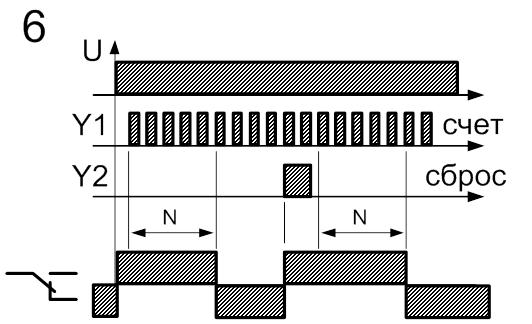

Диаграмма работы РСИ-П4-10 6  При подаче питания и отсчёте 0 реле включено. После отсчёта N импульсов (Y1) реле выключается на установленное время T. Сброс (Y2) устанавливает счётчик на 0 и запрещает отсчёт.



* - обозначение диаграмм приводится по внутрифирменной классификации.

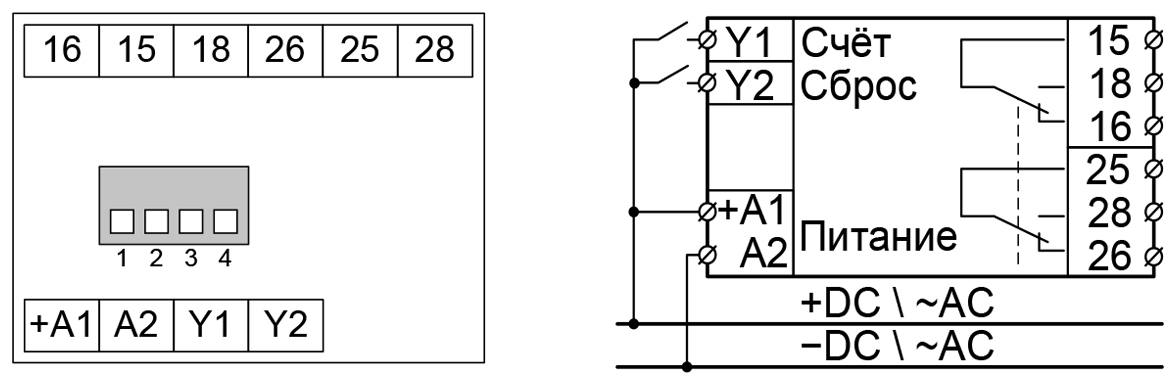

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РСИ-П4-10

Питание +DC подаётся на клемму +A1,
для AC подключение безразлично.
Сигналы подаются подключением напряжения питания с
цепи клеммы +A1.

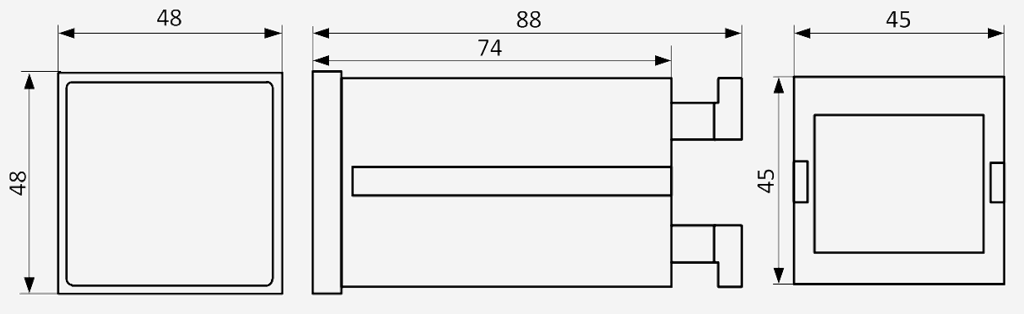

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габариты 48*48*88

ТУ 3425−007−31928807−2014
Декларация соответствия EAC: смотреть
