Счетчики моточасов СИМ-05ч-2-17 (09)
СИМ-05ч-2-17 АС400В УХЛ4
|
стандарт |
2408.00 руб. с НДС
|
СИМ-05ч-2-17 АС230В УХЛ4
|
стандарт |
2408.00 руб. с НДС
|
СИМ-05ч-2-17 АС230В УХЛ2
|
спец.изделие |
3323.00 руб. с НДС
|
СИМ-05ч-2-17 DC10-30В УХЛ4
|
стандарт |
2408.00 руб. с НДС
|
СИМ-05ч-2-17 DC10-30В УХЛ2
|
спец.изделие |
3323.00 руб. с НДС
|
СИМ-05ч-1-09 AC230В УХЛ4 | стандарт |
2408.00 руб. с НДС
|
СИМ-05ч-1-09 AC400В УХЛ4 | стандарт |
2408.00 руб. с НДС
|
СИМ-05ч-1-09 AC230В УХЛ2 | спец.изделие |
3323.00 руб. с НДС
|
СИМ-05ч-1-09 DC10-30B УХЛ4 | стандарт |
2408.00 руб. с НДС
|
СИМ-05ч-1-09 DC10-30B УХЛ2 | спец.изделие |
3323.00 руб. с НДС
|
Для СИМ-05ч-1-09
- Питание от сети питания контролируемого оборудования
- Шестиразрядный индикатор времени наработки
- Индикация часов, минут, секунд
- Индикация количества часов наработки и количества включений
- Щитовое исполнение корпуса
Для СИМ-05ч-2-17
- Подсчёт и индикация суммарного времени наработки оборудования в часах, минутах и секундах
- Подсчёт и индикация количества включений оборудования
- Возможность сброса накопленных показаний
- Возможность считывания накопленных показаний без включения оборудования
- Настенное исполнение корпуса
ВНИМАНИЕ: Счётчик предназначен для технологического контроля наработки оборудования. Счётчик не предназначен для коммерческого учёта.
НАЗНАЧЕНИЕ СЧЁТЧИКА МОТОЧАСОВ
Счётчик моточасов СИМ-05ч-2(1) предназначен для учёта суммарной наработки оборудования и числа его включений в процессе эксплуатации. Технические характеристики счётчика указаны в таблице ниже. Габаритные размеры приведены на рисунке 2 условия по эксплуатации.
КОНСТРУКЦИЯ СЧЁТЧИКА МОТОЧАСОВ

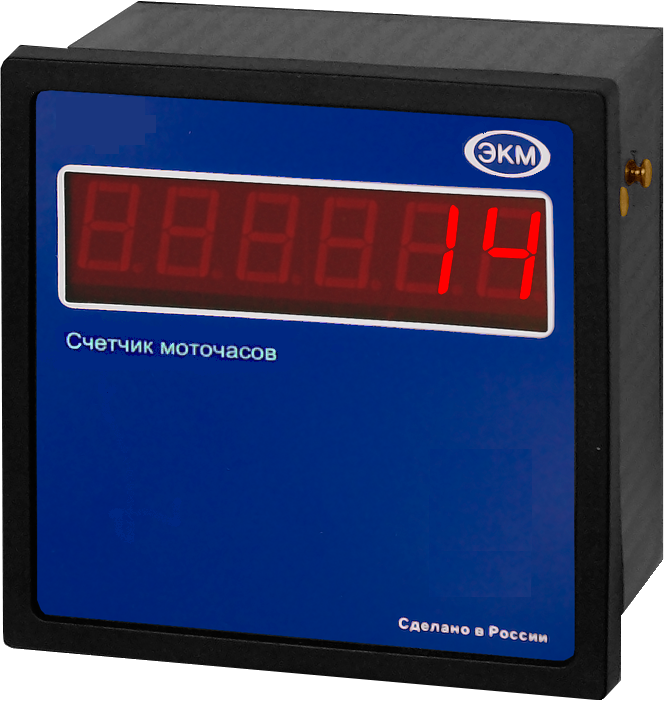

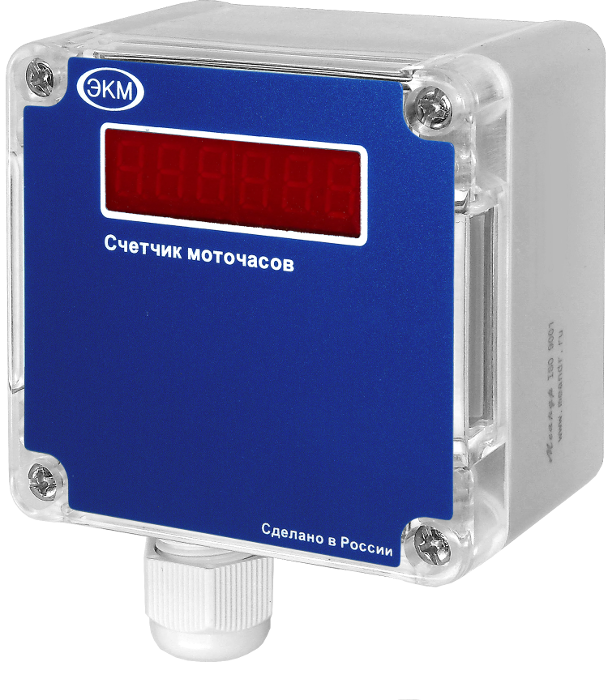

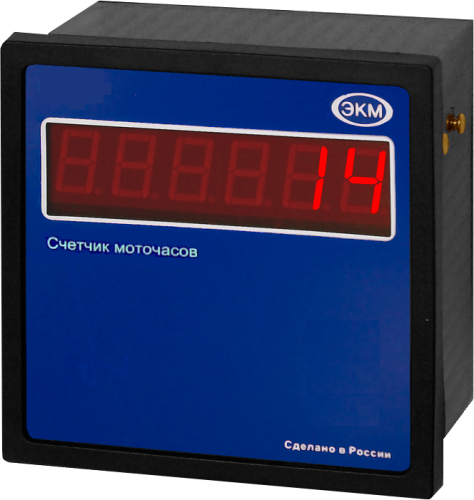

Счётчик монтируется на ровную поверхность (СИМ-05ч-2(1)-17) или в щит (СИМ-05ч-1(2)-09). Материал корпуса - ударопрочный полистирол. На лицевой панели расположен шести разрядный индикатор. У счётчика СИМ-05ч-2(1)-17 снизу корпуса расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки счётчика необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса. У счётчика СИМ-05ч-1(2)-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки счётчика необходимо вырезать в панели окно размерами 94х94мм, установить счётчик в окно, установить на боковые поверхности кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Подключение питания счётчика производится к разъёму Х1. При питании счётчика постоянным напряжением подключение проводов питания следует производить в соответствии с маркировкой на корпусе. На клемму А1 подаётся положительный полюс питания.
РАБОТА СЧЁТЧИКА МОТОЧАСОВ
СИМ-05ч-2
При подаче питания на «ВХОД СЧЁТ» прибор ведёт подсчёт числа текущих включений и текущее время работы оборудования, а также общее число текущих включений и общее суммарное время работы счётчика и сохраняет эти параметры в энергонезависимой памяти при отключении электропитания. Время хранения информации не ограничено. При подаче питания на индикаторе отображается текущее число включений, а затем - текущее значение времени наработки на момент включения и далее текущее значение времени. Количество задействованных разрядов индикатора, отведённых для индикации часов, минут и секунд, определяется количеством фактически отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо и соответственно уменьшается количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут.
При подаче питания на «ВХОД ИНДИКАЦИЯ» прибор поочерёдно (с периодом 10с) отображает общее число включений и общее суммарное время счёта, при этом счёт времени не происходит. Такой режим позволяет посмотреть значение наработки времени без подачи питания на оборудование.
При одновременной подаче питания на оба входа производится подсчёт времени и отображается общее число включений с периодом переключения индикации 10с.
При подаче питания на «ВХОД ИНДИКАЦИЯ» прибор поочерёдно (с периодом 10с) отображает общее число включений и общее суммарное время счёта, при этом счёт времени не происходит. Такой режим позволяет посмотреть значение наработки времени без подачи питания на оборудование.
При одновременной подаче питания на оба входа производится подсчёт времени и отображается общее число включений с периодом переключения индикации 10с.
Сброс текущей наработки и числа текущих включений оборудования производится в следующем порядке:
- Снять питание со счётчика.
- Снять питание со счётчика.
- Удалить перемычку с контактов JP.
- Подать питание на счётчик.
- Снять питание со счётчика установить перемычку на контакты JP.
Начало отсчёта времени начнётся при следующем включении питания.
СИМ-05ч-1
При подаче питания на индикаторе на несколько секунд отображается текущее число включений, а затем - текущее значение времени наработки на момент включения и далее - его текущее значение. Количество задействованных разрядов индикатора, отведённых для индикации часов, минут и секунд, определяется количеством фактически отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо и соответственно уменьшается количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут.

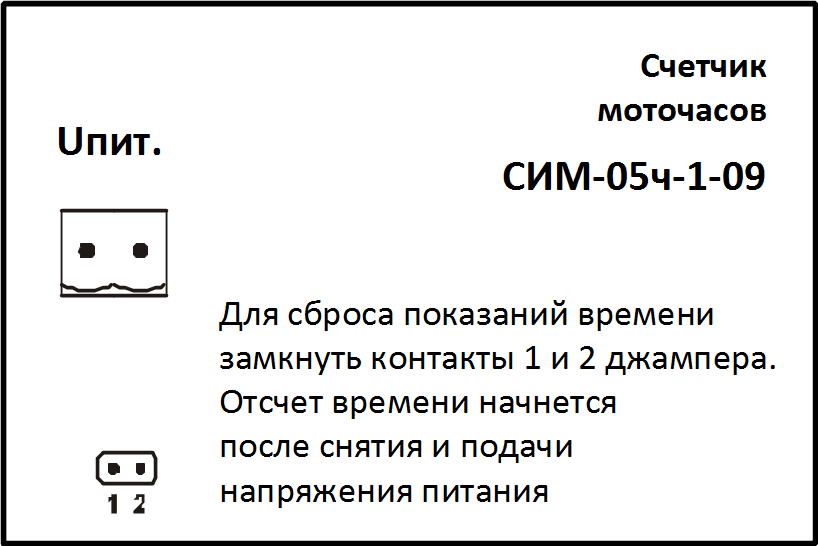

Сброс текущей наработки и числа текущих включений оборудования производится замыканием контактов 1 и 2 на застенке прибора. При замыкании контактов значение текущего количества включений и текущего времени сбрасывается в ноль. Начало отсчёта времени начнётся только при следующем включении питания.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
В процессе эксплуатации периодически протирать прибор сухой ветошью от пыли и грязи. Условия эксплуатации - в соответствии с техническими характеристиками. Периодически проверять надёжность крепления прибора на применяемом оборудовании и отсутствии повреждений кабеля питания.
ВНИМАНИЕ: Перед началом работы (подачи напряжения питания), для корректной работы счетчика, необходимо снять джампер (перемычку) с контактов 1-2.
Параметр
|
Ед.изм.
|
СИМ-05ч-1(2)-09
|
СИМ-05ч-2(1)-17 | ||||
Напряжение питания
|
В
|
AC230
|
AC400
|
DC10...30 |
AC230
|
AC400 | DC10...30 |
Максимальное потребление датчиков
|
мА
|
90
|
|||||
Количество разрядов дисплея
|
|
6
|
|||||
Погрешность отсчёта времени, не более
|
%
|
± 1
|
|||||
Максимальная суммарная наработка
|
ч
|
до 999999
|
|||||
Учёт количества пусков
|
|
до 999999
|
|||||
Габаритные размеры
|
мм
|
96х96х93
|
82х80х56 | ||||
Размер окна индикации
|
мм
|
20х76
|
14х47 | ||||
Высота цифры
|
мм
|
15
|
10 | ||||
Степень защиты
|
|
IP54/IP20
|
IP54/IP54 | ||||
Диапазон рабочих температур (по исполнениям)
|
0C
|
-25...+550C (УХЛ4)
-40...+550C (УХЛ2)
|
|||||
Температура хранения
|
0C
|
-25...+70
|
|||||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | ||||||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | ||||||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ4 или УХЛ2 | ||||||
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||||
Относительная влажность воздуха | % | до 80 (при 250C) | |||||
Высота над уровнем моря | м | до 2000 | |||||
Масса, не более
|
кг
|
0,35
|
|||||
Рабочее положение в пространстве | произвольное | ||||||
Режим работы
|
|
круглосуточный
|
|||||
Срок хранения информации при отключении питающего напряжения
|
|
не ограничен
|

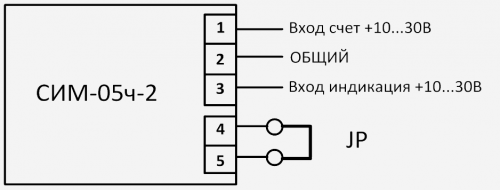

СХЕМА ПОДКЛЮЧЕНИЯ СЧЁТЧИКА
ГАБАРИТНЫЕ РАЗМЕРЫ СЧЁТЧИКА СИМ-05ч-2(1)-17
ГАБАРИТНЫЕ РАЗМЕРЫ СЧЁТЧИКА СИМ-05ч-1(2)-09
ТУ 4278-005-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения - здесь
Наименование |
Заказной код
(артикул)
|
Наименование файла | Файл для скачивания | Дата файла |
СИМ-05ч-2-17 АС400В УХЛ4 СИМ-05ч-2-17 АС230В УХЛ4 СИМ-05ч-2-17 АС230В УХЛ2 СИМ-05ч-2-17 DC10-30В УХЛ4 СИМ-05ч-2-17 DC10-30В УХЛ2 |
4640016935697 4640016935680 4640016935673 4640016935710 4640016935703 |
Руководство по эксплуатации | .PDF Скачать v09 | 05.24 |
СИМ-05ч-1-09 AC230В УХЛ2 |
2000016933819 |
Руководство по эксплуатации | .PDF Скачать v15 | 08.24 |
