Автоматические выключатели 1/2 модуля ВА-9 в ультратонком корпусе 9 мм шириной и аксессуары к ним

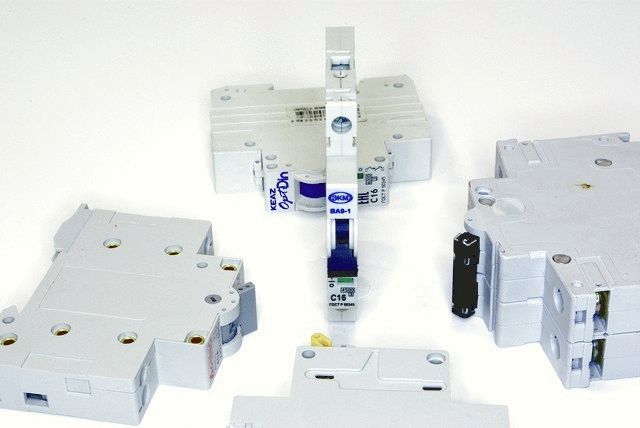

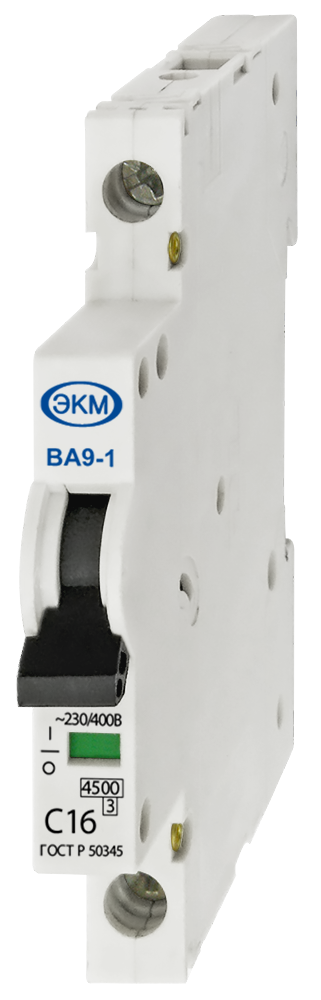

Автоматический выключатель ВА9-1
Автоматический выключатель ВА9-2
Автоматический выключатель ВА9-3

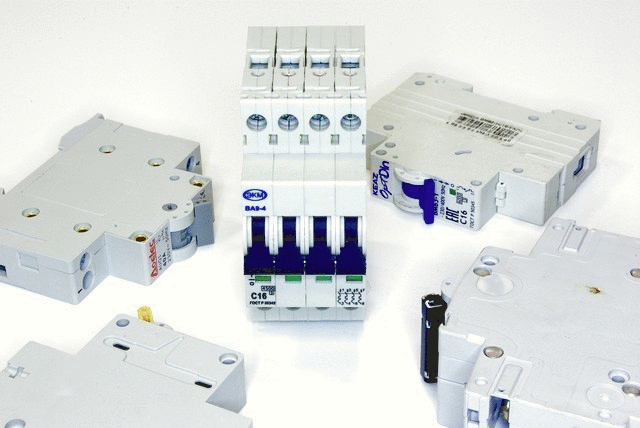

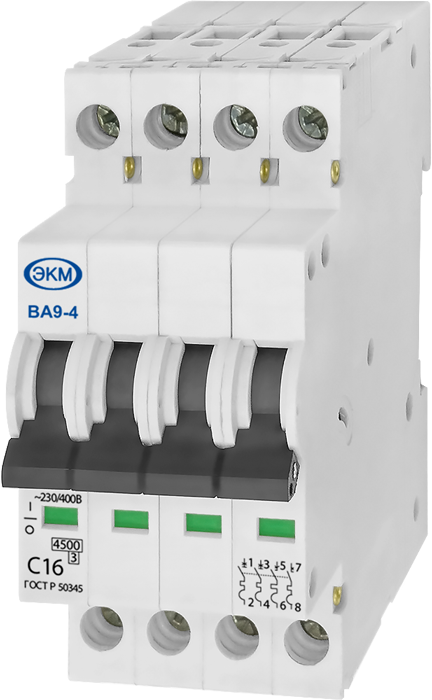

Автоматический выключатель ВА9-4
Автоматический выключатель ВА9-1


ШИНЫ МЕДНЫЕ СОЕДИНИТЕЛЬНЫЕ ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ ВА-9

Шина ШМС-9-5pin Шина ШМС-9-13pin Шина ШМС-9-25pin Шина ШМС-9-109pin

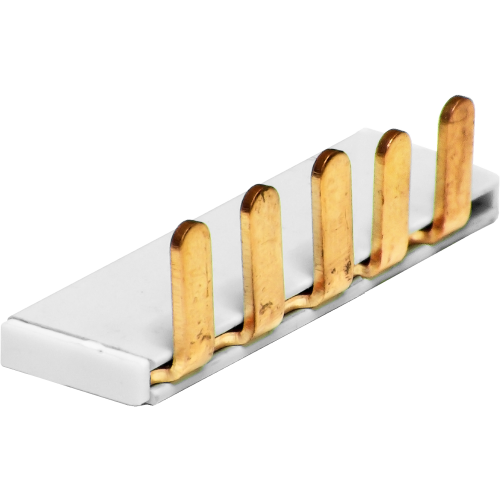

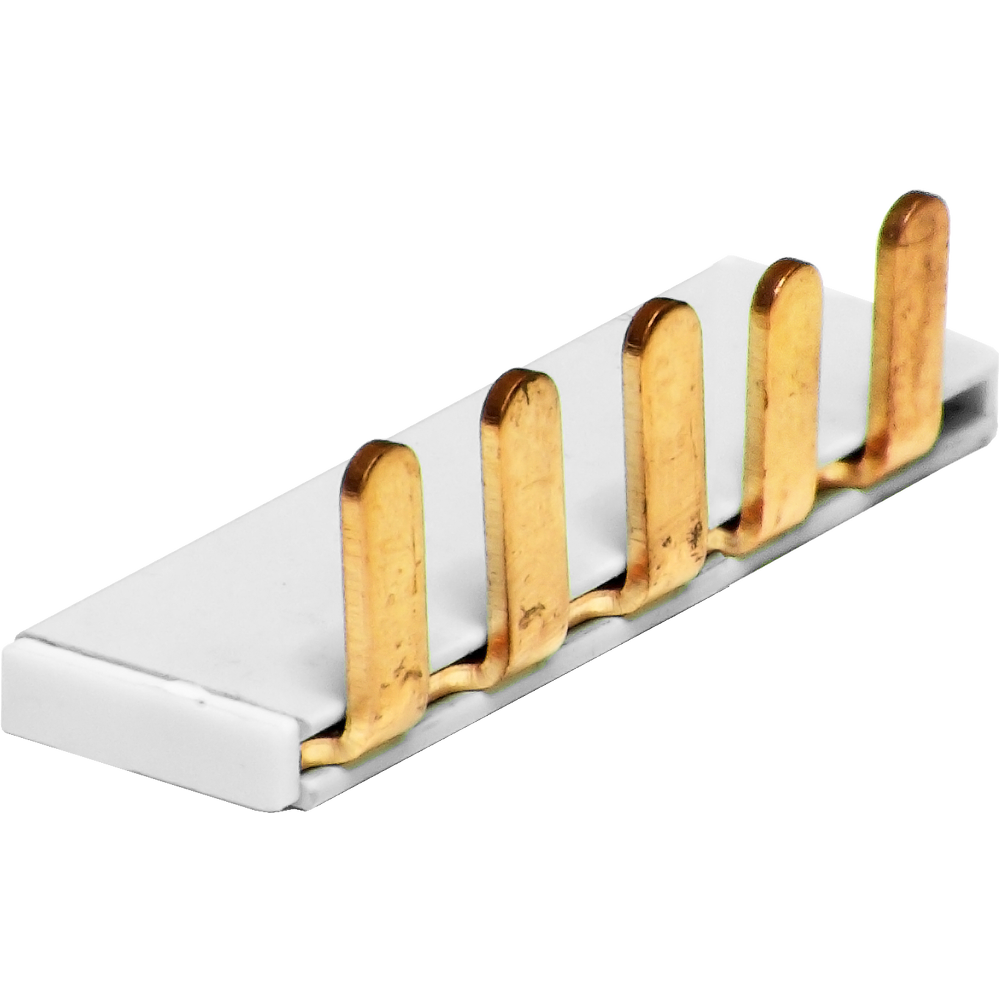

Шина медная соединительная ШМС-5pin

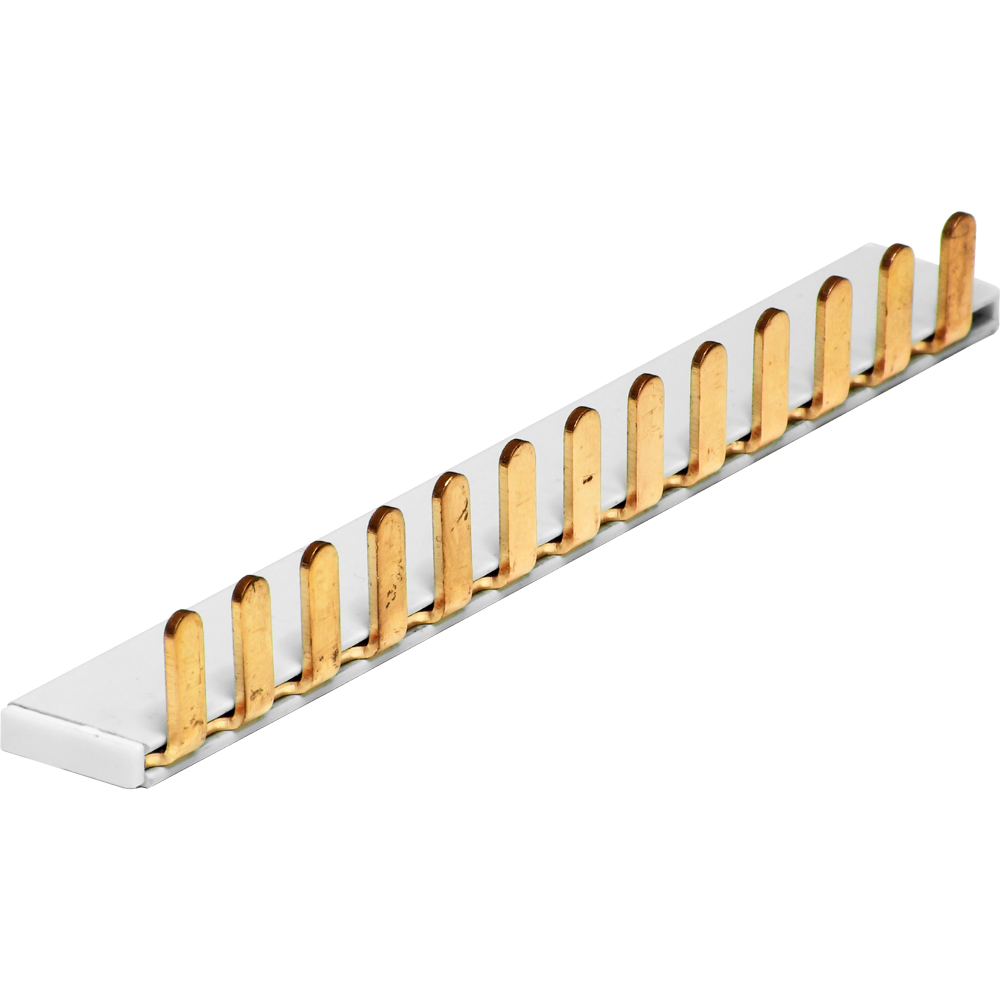

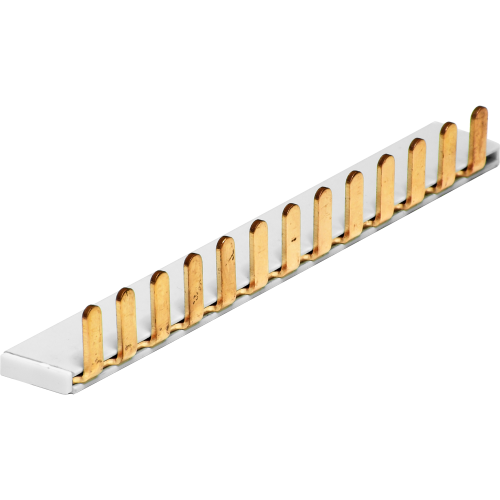

Шина медная соединительная ШМС-13pin

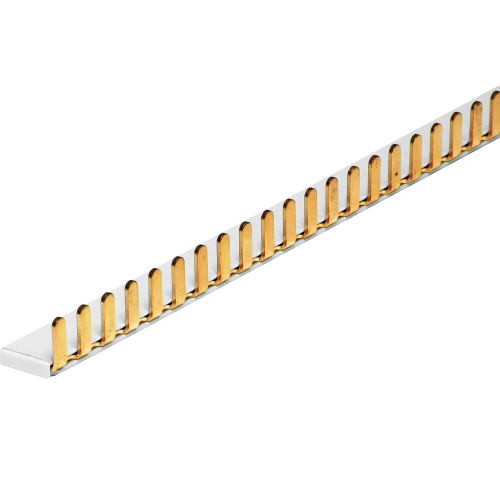

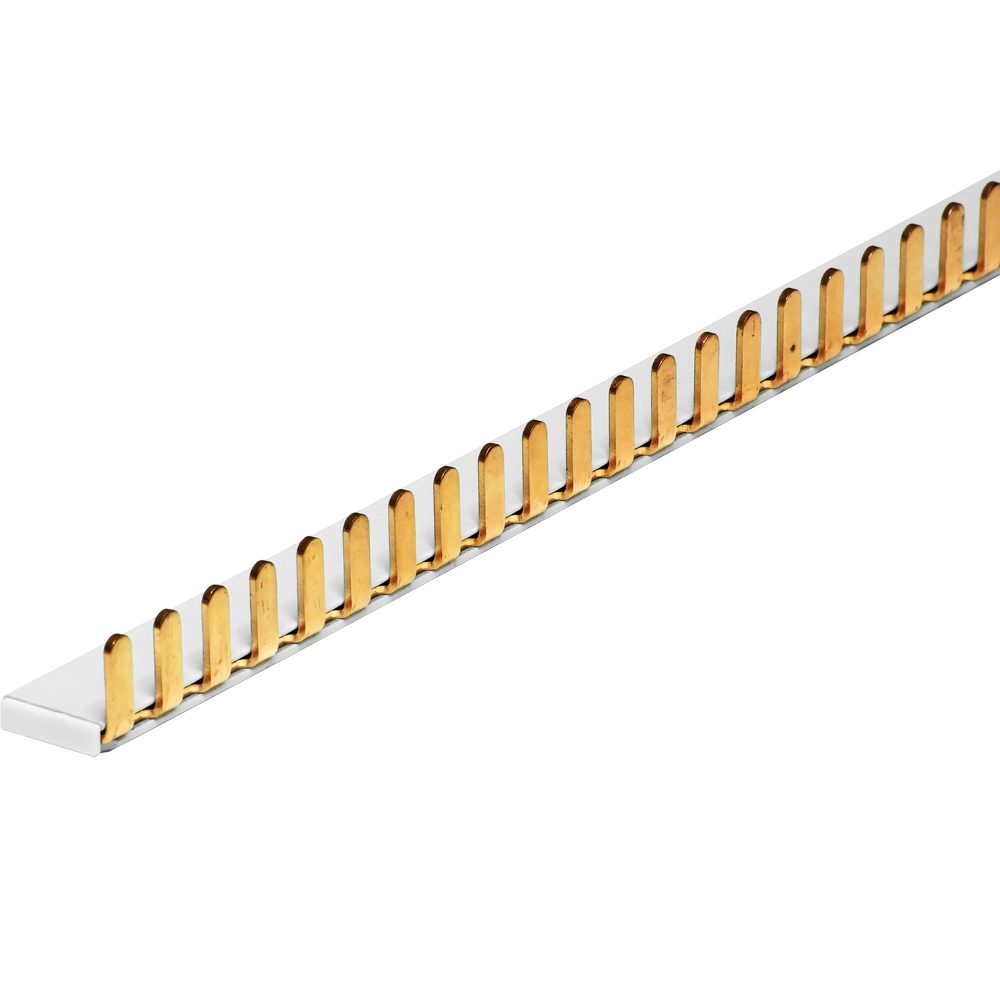

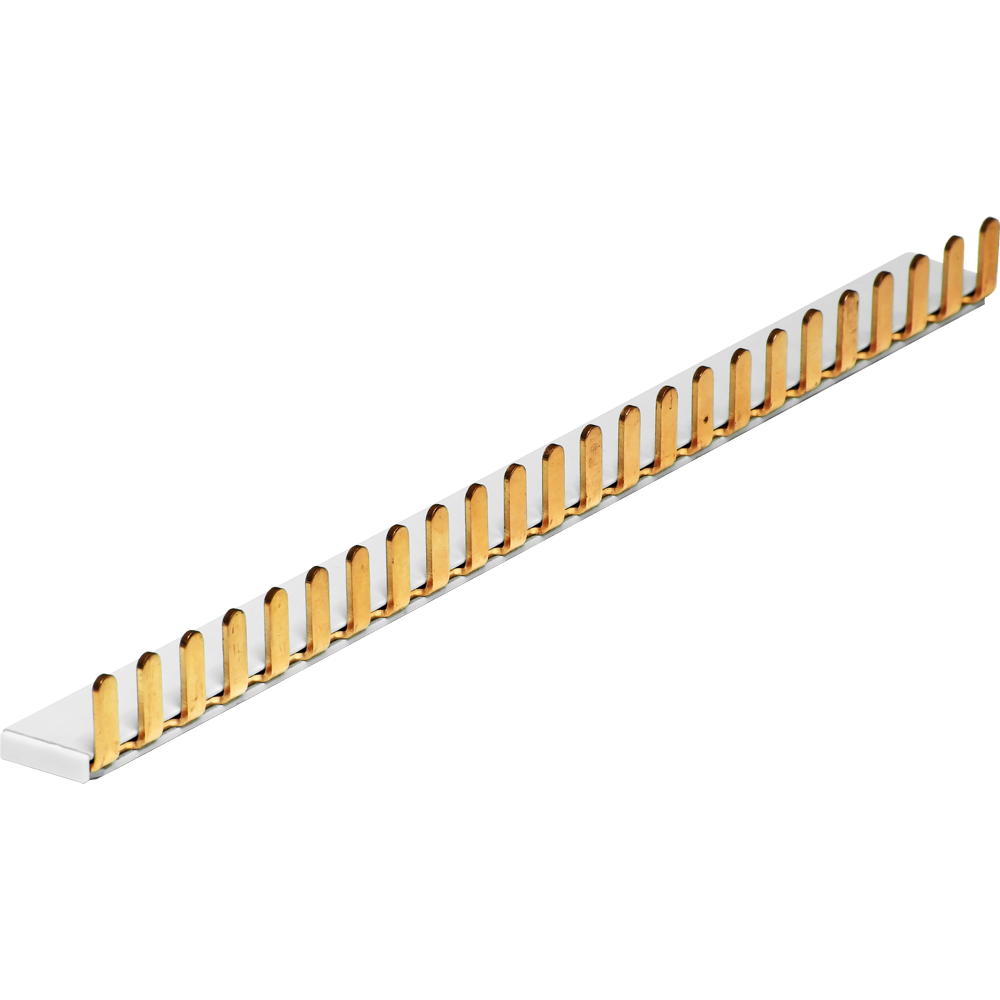

Шина медная соединительная ШМС-25pin Шина медная соединительная ШМС-109pin

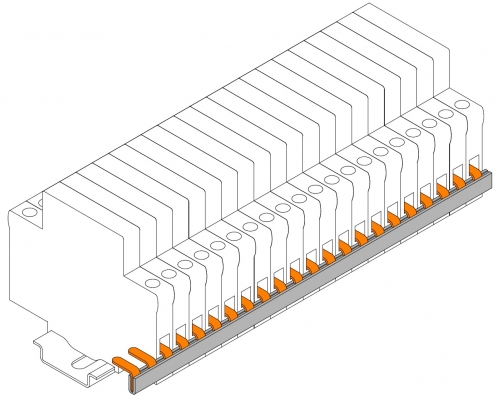

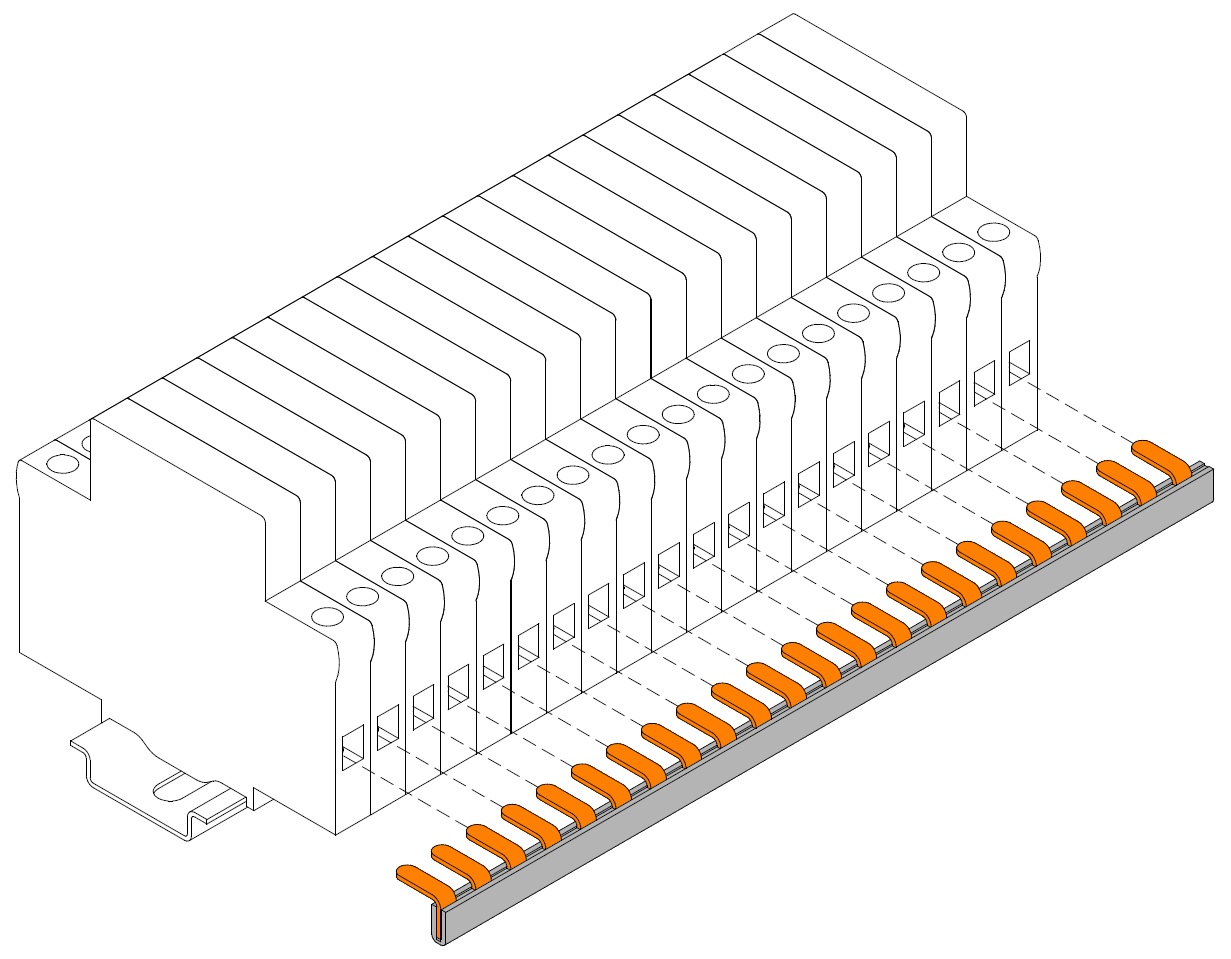

ШИНЫ МЕДНЫЕ СОЕДЕНИТЕЛЬНЫЕ ДЛЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ ВА-9 Изображение Изображение Изображение
Автоматический выключатель ВА-9-1 B
200.00 руб. с НДС

Автоматический выключатель ВА-9-1 C
200.00 руб. с НДС

Автоматический выключатель ВА-9-2 B
400.00 руб. с НДС

Автоматический выключатель ВА-9-2 C
400.00 руб. с НДС

Автоматический выключатель ВА-9-3 B
600.00 руб. с НДС

Автоматический выключатель ВА-9-3 C
600.00 руб. с НДС

Автоматический выключатель ВА-9-4 B
800.00 руб. с НДС

Автоматический выключатель ВА-9-4 C
800.00 руб. с НДС

Шина медная соединительная ШМС-9-5pin
58.00 руб. с НДС

Шина медная соединительная ШМС-9-13pin
151.00 руб. с НДС

Шина медная соединительная ШМС-9-25pin
289.00 руб. с НДС

Шина медная соединительная ШМС-9-109pin
945.00 руб. с НДС



  • Соответствуют ГОСТ Р 50345-2010
  • Ультратонкий корпус половинной ширины стандартного автомата - всего 9 мм
  • Размер окна клемм подключения 5х6.5 мм
  • Клеммы с защитой от не правильного подключения провода
  • Наличие индикатора состояния выключателя

НАЗНАЧЕНИЕ УСТРОЙСТВА
 Автоматические выключатели в ультратонком корпусе ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4. ВА – современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели выпускаются с защитными характеристиками В, С. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам, в ВА-9 это верхний контакт.

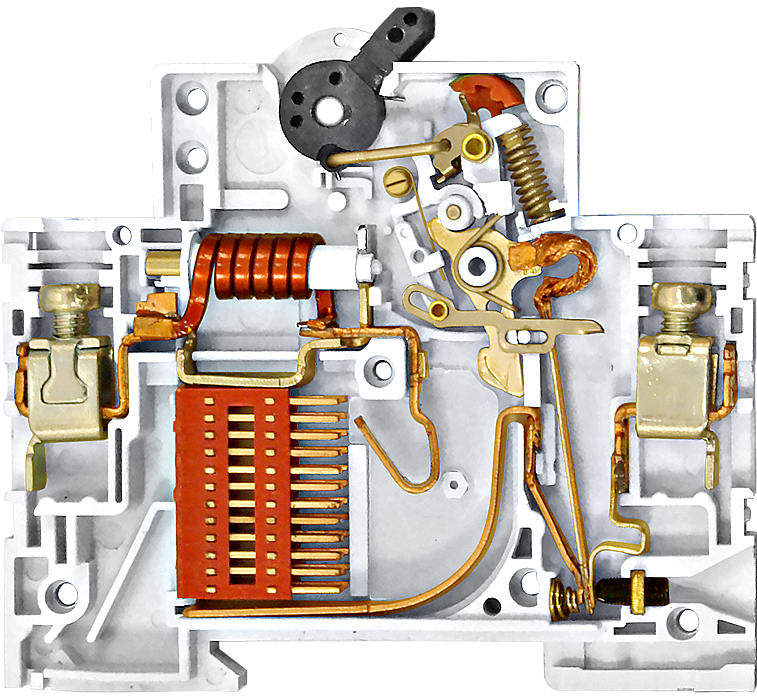

   КОНСТРУКЦИЯ УСТРОЙСТВА
 Автоматические выключатели ВА9-1, ВА9-2, ВА9-3 и ВА9-4 – электрические коммутационные аппараты снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно, двух, трех, и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.

РАБОТА УСТРОЙСТВА
 При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВА-9
Параметр Ед.изм. ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4
Номинальное рабочее напряжение Ue В AC230/400
Номинальный рабочий ток Iн А 6, 10, 16, 20
Номинальная частота тока сети Гц 50/60
Напряжение постоянного тока на один полюс, не более В 48
Наибольшая отключающая способность, не менее кА 4,5
Класс токоограничения   3
Электрическая износостойкость, не менее циклов 6000
Механическая износостойкость, не менее циклов 15000
Число полюсов шт. 1, 2, 3, 4
Диапазон рабочих температур
⁰C
-40...+50
Температура хранения
⁰C
-40...+70
Степень защиты по клеммам в соответствии с ГОСТ 14254-96   IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Максимальное сечение провода, присоединяемого к зажимам мм² 16
Характеристика теплового расцепителя   по ГОСТ Р 50345-99
Температура настройки. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой рисунка ниже ⁰C 30
Характеристика срабатывания электромагнитного расцепителя (см.рисунок ниже)   B, C (tср<0,1с)
Относительная влажность воздуха % до 80 (при 25 ⁰C)
Режим работы   круглосуточный
Рабочее положение в пространстве   произвольное
Габаритные размеры мм (9хN)х73х80
Масса одного полюса, не более кг 0,052
Наличие драгоценных металлов (серебро), на полюс г 0,3...0,5

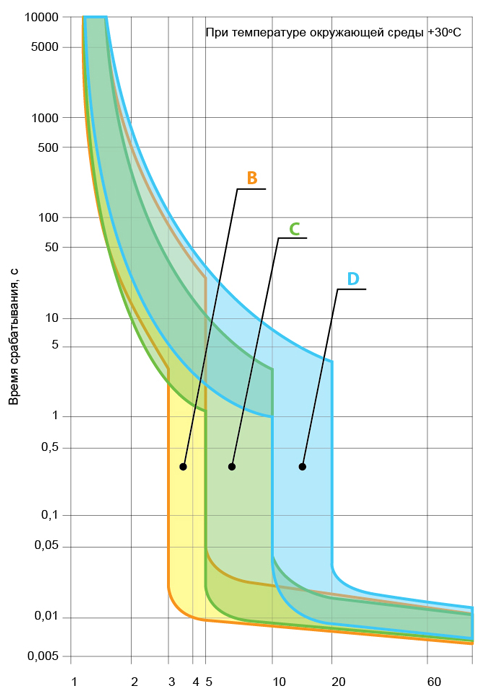

КРИВЫЕ СРАБАТЫВАНИЯ МОДУЛЬНЫХ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ
Характеристики автоматов ВА-9

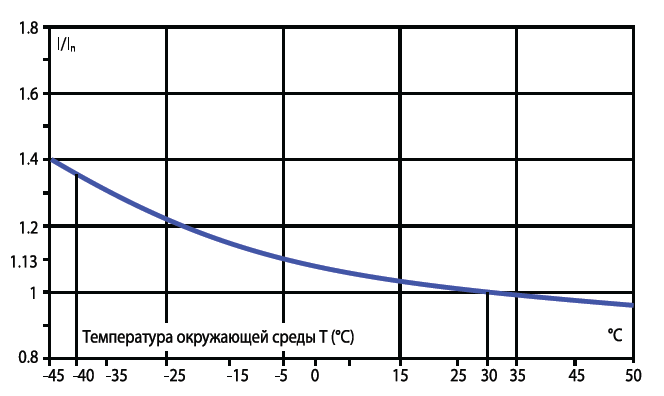

ЗАВИСИМОСТЬ НОМИНАЛЬНОГО КОММУТИРУЕМОГО РАБОЧЕГО ТОКА ОТ ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Зависимость номинального коммутируемого рабочего тока от температуры окружающей среды

Вариант защиты до IP40
Вариант защиты до IP40

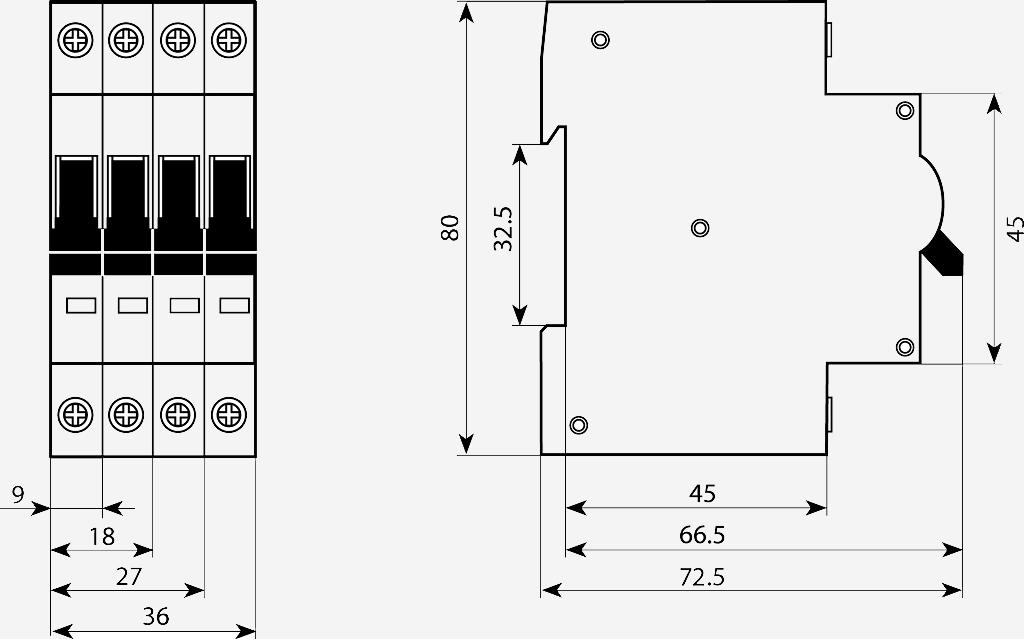

ГАБАРИТНЫЕ РАЗМЕРЫ ВА-9
Габариты ВА-9

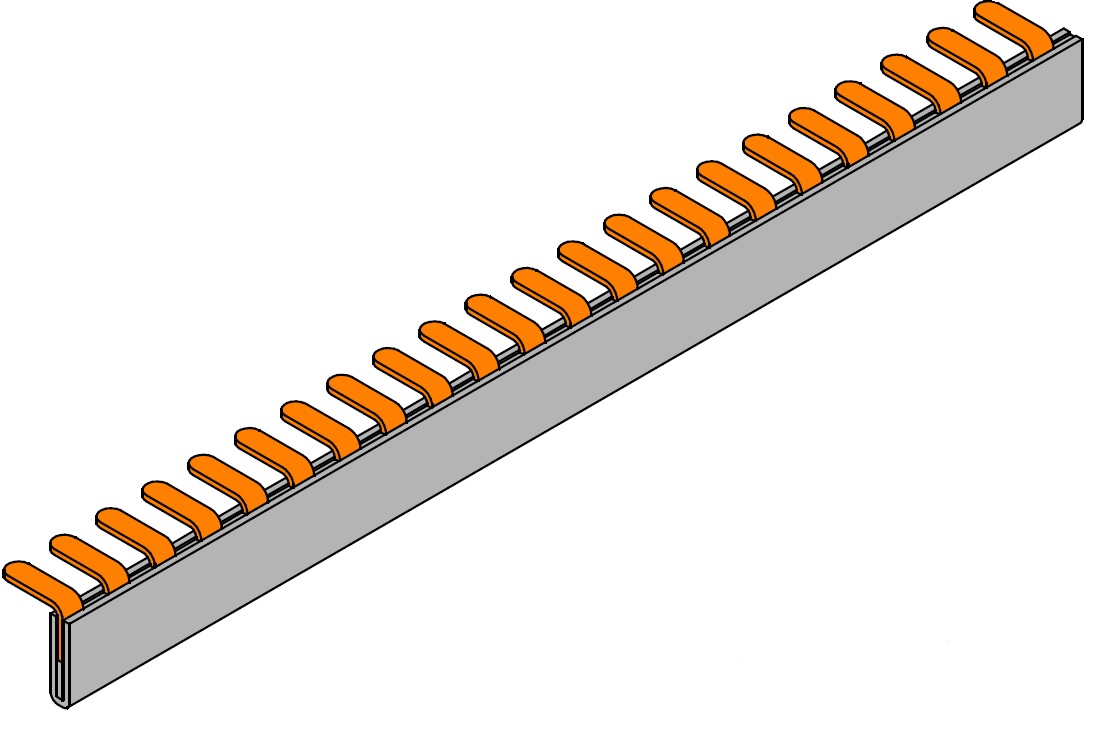

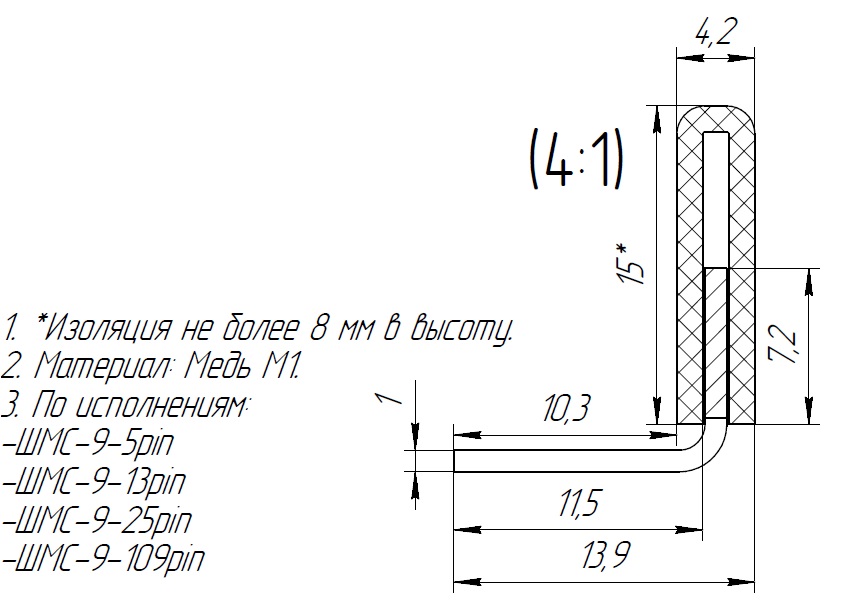

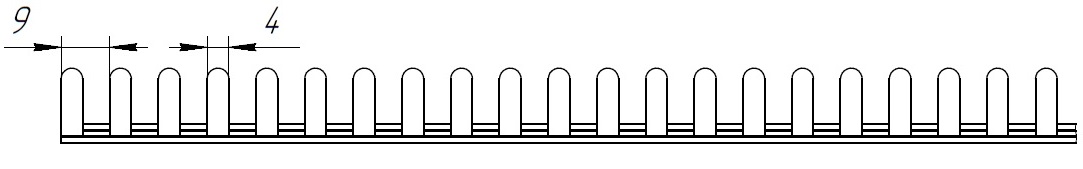

ГАБАРИТНЫЕ РАЗМЕРЫ ШИНЫ "гребенка"


Изделия соответствуют требованиям ГОСТ Р 50345-99

Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания Дата файла

ВА-9-1 B6 4,5кА
ВА-9-1 B10 4,5кА
ВА-9-1 B16 4,5кА
ВА-9-1 B20 4,5кА
ВА-9-1 C6 4,5кА
ВА-9-1 C10 4,5кА
ВА-9-1 C16 4,5кА
ВА-9-1 C20 4,5кА
ВА-9-2 B6 4,5кА
ВА-9-2 B10 4,5кА
ВА-9-2 B16 4,5кА
ВА-9-2 B20 4,5кА
ВА-9-2 C6 4,5кА
ВА-9-2 C10 4,5кА
ВА-9-2 C16 4,5кА
ВА-9-2 C20 4,5кА
ВА-9-3 B6 4,5кА
ВА-9-3 B10 4,5кА
ВА-9-3 B16 4,5кА
ВА-9-3 B20 4,5кА
ВА-9-3 C6 4,5кА
ВА-9-3 C10 4,5кА
ВА-9-3 C16 4,5кА
ВА-9-3 C20 4,5кА
ВА-9-4 B6 4,5кА
ВА-9-4 B10 4,5кА
ВА-9-4 B16 4,5кА
ВА-9-4 B20 4,5кА
ВА-9-4 C6 4,5кА
ВА-9-4 C10 4,5кА
ВА-9-4 C16 4,5кА
ВА-9-4 C20 4,5кА

4680019910512
4680019910529
4680019910536
4680019910543
4680019910550
4680019910567
4680019910574
4680019910581
4680019910598
4680019910604
4680019910611
4680019910628
4680019910635
4680019910642
4680019910659
4680019910666
4680019910673
4680019910680
4680019910697
4680019910703
4680019910710
4680019910727
4680019910734
4680019910741
4680019910758
4680019910765
4680019910772
4680019910789
4680019910796
4680019910802
4680019910819
4680019910826



Руководство по эксплуатации


PDF Скачать v04 07.16
ШМС-9-5pin
ШМС-9-13pin
ШМС-9-25pin
ШСМ-9-109pin

2000016933505
2000016933482
2000016933499
2000016933543

Габаритные размеры (чертеж) PDF Скачать v01 06.20
