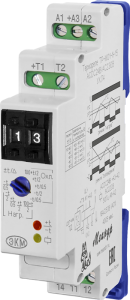

Термореле ТР-М01-1-15 Термореле ТР-М01-1-15 с ТД-2
ТР-М01-1-15 ACDC24В/АС230В УХЛ4 без датчика
по запросу

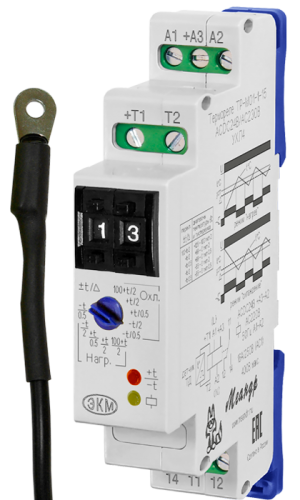

ТР-М01-1-15 ACDC24В/АС230В УХЛ4 с ТД-2
3913.00 руб. с НДС


Размеры термодатчиков

Размеры термодатчиков

  • Прецизионная дискретная установка температуры (через 10С)
  • Широкий диапазон контролируемых температур –55...+1250С
  • Возможность работы в режиме «нагрев» или «охлаждение»
  • Выходной контакт - 1 переключающая группа 16А, 250В
  • Контроль исправности датчика
  • Установка гистерезиса 0,5 или 20С
  • Цифровой датчик температуры DS18B20 Dallas Semiconductor (Maxim)

НАЗНАЧЕНИЕ РЕЛЕ
 Термореле ТР-М01-1-15 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах отопления, охлаждающих системах и т.п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2 (указывать при заказе)

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: дискретный нажимной переключатель установки температуры срабатывания, поворотный переключатель для выбора режимов работы, двухцветный красно - синий индикатор «+t/-t» режима работы (нагревание/охлаждение), жёлтый индикатор срабатывания встроенного исполнительного реле «».

РАБОТА РЕЛЕ
 Реле может работать в двух режимах: «нагрев» или «охлаждение».
 «Нагрев» - режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
 «Охлаждение» - режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим определяется положением указателя поворотного переключателя в секторе «Охл.» или секторе «Нагр.».
 Диапазон значений температуры и гистерезис определяются следующими положениями поворотного переключателя:
  • «100+t/2» - диапазон от +100 до +1250С при гистерезисе 20С;
  • «+t/2» - диапазон от 0 до +990С при гистерезисе 20С;
  • «+t/0.5» - диапазон от 0 до +990С при гистерезисе 0,50С;
  • «-t/2» - диапазон от –55 до 00С при гистерезисе 20С;
  • «-t/0.5» - диапазон от – 55 до 00С при гистерезисе 0,50С.
 Включение исполнительного реле контролируется жёлтым индикатором «». Когда реле включено, горит жёлтый индикатор и замкнуты контакты 11-14. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t0Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре  t0Суст + ∆ (с учётом гистерезиса). В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t0Суст + ∆ (с учётом гистерезиса).

 ВНИМАНИЕ: При установке температуры в диапазоне 100...1250С значение гистерезиса ± 20С устанавливается автоматически.

 ВНИМАНИЕ: При использовании устройств мощностью более 4000Вт рекомендуется применять контакторы, рассчитанные на соответствующую нагрузку.

Индикация режимов работы
Состояние индикаторов
Функциональное назначение
Красный включён
t0C уст равна 0...+990C
Красный мерцающий
t0C уст равна 100...+1250C
Поочерёдное включение красного и жёлтого
Неправильное задание температуры t0C уст (выше +1250C или ниже -550C)
Одновременное мигание красного и жёлтого
Обрыв датчика или его неисправность
Жёлтый включён
Исполнительное реле включено

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ТР-М01-1-15
Параметр
Ед.изм.
ТР-М01-1-15 ACDC24В/AC230В
Номинальное напряжение питания
В
АСDC24 ± 10%
АС230 ± 10%
Потребляемая мощность, не более
ВА
2
Диапазон измеряемых температур
0С
-55...+125
Погрешность измерения температуры в диапазоне  – 10…+850С
- в остальном рабочем диапазоне
0С
± 0,5
± 2
Температурный гистерезис
0С
±0,5 или ±2
Время готовности, не более
с
2,5
Максимальное коммутируемое напряжение
В
400
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
16
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Потребляемая мошность, не более ВА 2
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

1 переключающая группа
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20
Диапазон рабочих температур
0С
-10…+55
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250С)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,08
* В комплект поставки входит датчик ТД-2. Стандартная длина провода температурного датчика ТД-2 (-55…+1250С) 2 метра.

ДИАГРАММЫ РАБОТЫ РЕЛЕ

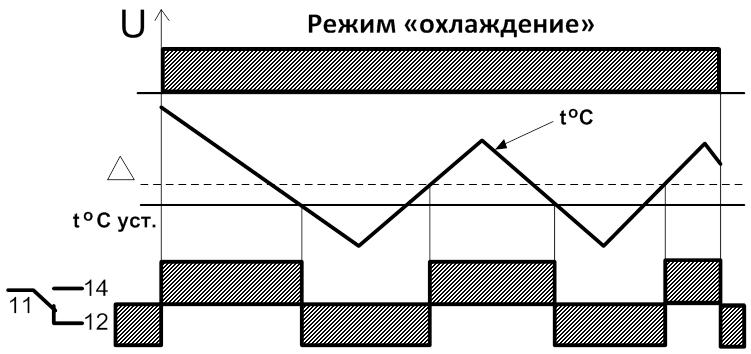

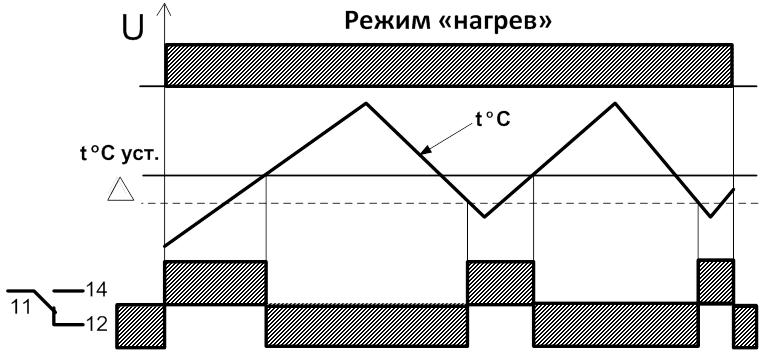

Диаграмма работы ТР-М01-1-15 (1)   Диаграмма работы ТР-М01-1-15 (2)

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ

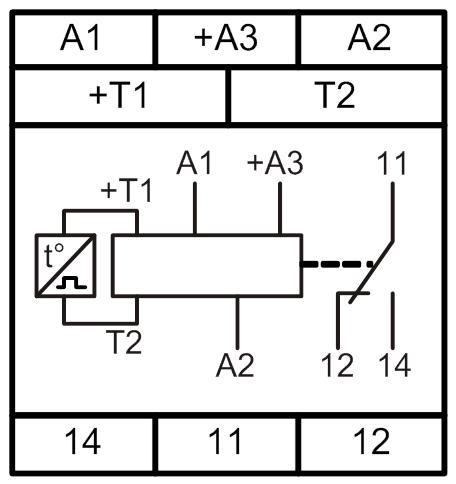

Схема подключения ТР-М01-1-15
 Напряжение питания ACDC24В подаётся на клеммы «+А3», «А2», при питании реле постоянным напряжением «+Uпит» подключать на клемму «+А3». Напряжение питания АС230В подаётся на клеммы «А1», «А2».

Подключение температурного датчика
Тип датчика
Клемма +Т
Клемма Т2
ТД-2
красный
чёрный
Подключение датчиков рекомендуется производить витой парой на удалении до 20м от термореле.
Рекомендованное сечение проводов 2х0,75.

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

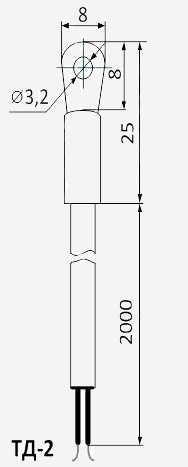

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКОВ
Габариты ТД-2

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
 (паспорт)
Дата файла
ТР-М01-1-15 ACDC24В/АС230В УХЛ4 без датчика
4640016935130
v09.11.2015
ТР-М01-1-15 ACDC24В/АС230В УХЛ4 с ТД-2
4640016935147




Русский
