Импульсное реле управления освещением РИО-1М (реле памяти, ультратонкое)
| РИО-1М АС230В УХЛ4 | стандарт | купить |
1776.00 руб. с НДС
|
|
РИО-1М АС230В УХЛ2
|
спец.изделие | купить |
2697.00 руб. с НДС
|
| РИО-1М ACDС24В УХЛ4 | стандарт | купить |
1954.00 руб. с НДС
|
| РИО-1М ACDС24В УХЛ2 | спец.изделие | купить |
2697.00 руб. с НДС
|
Наглядный пример работы импульсных реле для управления освещением в щитах производства KonstArtStudio
ФОТО применения РИО-1М
- Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
- Для уменьшения пусковых токов нагрузка подключается при переходе сетевого напряжения через ноль, технология "zero sync"™ (для АС230В)
- Отдельные входы для сигналов управления вкл. и выкл
- Централизованное управление: одним выключателем или кнопкой можно выключить или включить все осветительные приборы
- Исключение подгорания контактов выключателей
- Возможность использовать выключатели с подсветкой
НАЗНАЧЕНИЕ
Импульсное реле освещения РИО-1М (далее - реле) предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает управления освещением в коридоре, на лестнице, этаже и т.п. с помощью кнопок, в том числе с подсветкой Подключение входов управления через модуль диодов позволяет формировать поэтажные и централизованные системы управления освещением здания.
КОНСТРУКЦИЯ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . Габаритные размеры реле приведены на рисунке ниже.
Отличительная особенность наших реле памяти: ВКЛЮЧЕНИЕ НАГРУЗКИ ПРИ НУЛЕВОМ НАПРЯЖЕНИИ СЕТИ (в момент перехода синусоиды через ноль - zero crossing). Это означает, что импульсное реле может работать со светильниками, имеющими большие пусковые токи при включении (светодиодные, люминесцентные, натриевые и пр.). Уменьшение пусковых токов при включении позволяет применять автоматические выключатели меньшего номинала (например: вместо С16 - В10 или даже В6).
РАБОТА РЕЛЕ
Реле не требует оперативного питания. Состояние реле сохраняется до подачи команды (независимо от наличия питания). Питание устройства происходит через вход управления. Диаграмма работы реле показана на рисунке ниже. Схемы подключения реле для питания АС230В и АС110В на рис. 2а-2г руководства по эксплуатации. Для питания АСDC24В расположение клемм на рис.2д руководства по эксплуатации, при этом команды управления подаются относительно клеммы А2 (-Uпит). Реле имеет три входа управления имеющие различные назначения и приоритет. На входы управления допускается подача сигналов с разных фаз, одновременная подача сигналов на 2 или 3 входа управления не рекомендуется. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. Вход Y2 имеет наивысший приоритет (если на вход Y2 подан длительный сигнал, то сигналы с входов Y и Y1 в этот момент будут устройством проигнорированы).
ВНИМАНИЕ!
Технология «zero sync» работает, только если подача управления происходит от той же фазы, от которой питается нагрузка и только при питании 230В.
ВНИМАНИЕ!
В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Удары во время транспортировки могут привести к переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается. Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РИО-1М
|
Параметр
|
Ед.изм.
|
РИО-1М AC230В
|
РИО-1М ACDC24В
|
|
|
Питание
|
В
|
АС230 ± 10%
|
АСDC24 ± 10%
|
|
|
Минимальное время подачи сигнала управления, не менее
|
с
|
0,3
|
||
|
Максимальное время подачи сигнала управления
|
|
не ограничено
|
||
|
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более
|
шт.
|
20
|
||
|
Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более
|
шт.
|
5
|
||
|
Задержка срабатывания реле, не более
|
с
|
0,25
|
||
|
Максимальное коммутируемое напряжение
|
В
|
AC 250 / DC 30
|
||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1)
|
А
|
16
|
||
|
Максимальный коммутируемый ток (<4с при скважности 10)
|
А
|
30
|
||
|
Максимальная нагрузка светодиодными лампами
|
Вт
|
200
|
||
|
Максимальная нагрузка лампами накаливания
|
Вт
|
4000
|
||
|
Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0,5
|
шт.
|
25х36Вт
|
||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА/Вт
|
4000/480
|
||
|
Минимальная коммутируемая мощность (100В/5мA)
|
мВт
|
500
|
||
|
Электрическая прочность (питание - контакты) (50Гц - 1мин)
|
В
|
AC2000
|
||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
||
|
Максимальная частота коммутаций, не более
|
комм./ч
|
600
|
||
|
Присоединение
|
|
0,35 ÷ 2,5 мм2
|
||
|
Количество и тип контактов
|
|
1 замыкающий
|
||
|
Диапазон рабочих температур
|
0C
|
-25 … +55 (УХЛ4)
-40 … +55 (УХЛ2)
|
||
|
Температура хранения
|
0C
|
-40....+70
|
||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
|
уровень 3 (2кВ А1-А2)
|
||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
|
УХЛ4
|
||
|
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96
|
|
IP40/IP20
|
||
|
Относительная влажность воздуха
|
%
|
до 80 (при 25)
|
||
|
Высота над уровнем моря
|
м
|
до 2000
|
||
|
Рабочее положение в пространстве
|
|
произвольное
|
||
|
Режим работы
|
|
круглосуточный
|
||
|
Габаритные размеры
|
мм
|
13х93х62
|
||
|
Масса, не более
|
кг
|
0,08
|
||

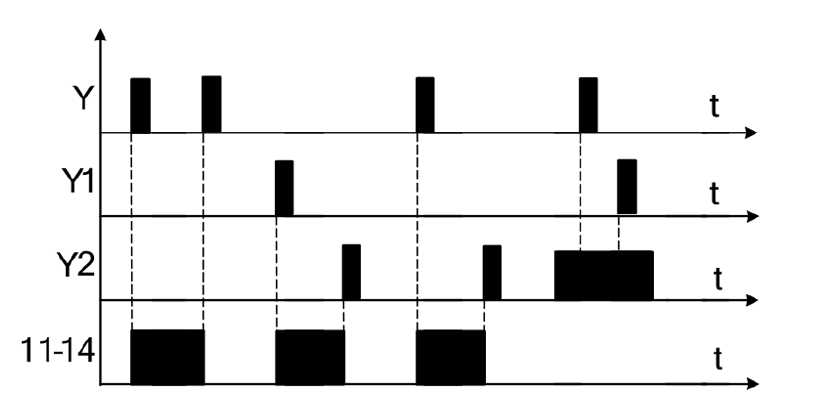

ДИАГРАММА РАБОТЫ РЕЛЕ
СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ

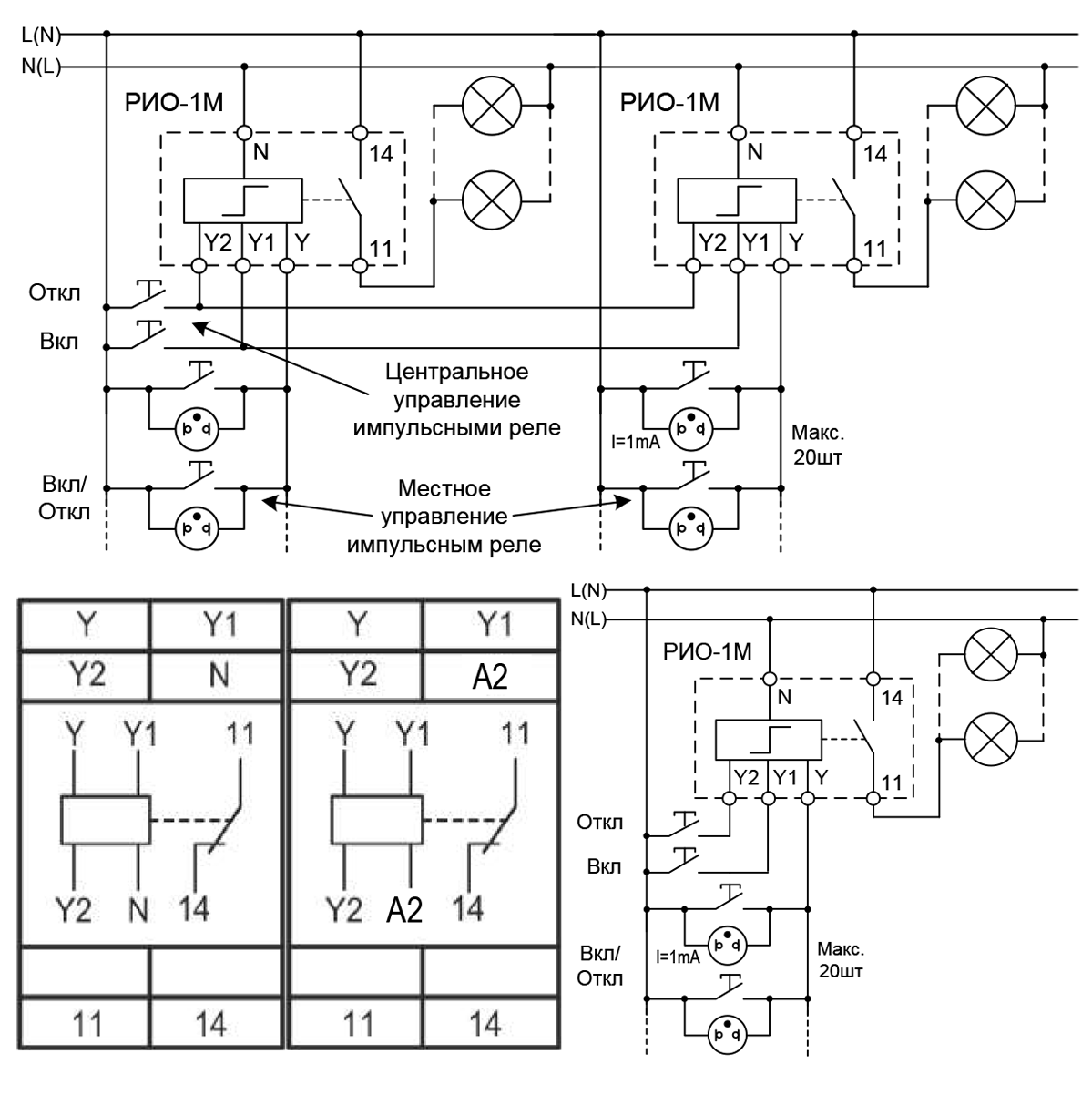

Местное, центральное управление несколькими импульсными реле.
Каждым импульсным реле управляют с места при помощи кнопок (местное управление); каждым уровнем или комплектом импульсных реле управляют одновременно с соответствующего места (центральное управление).

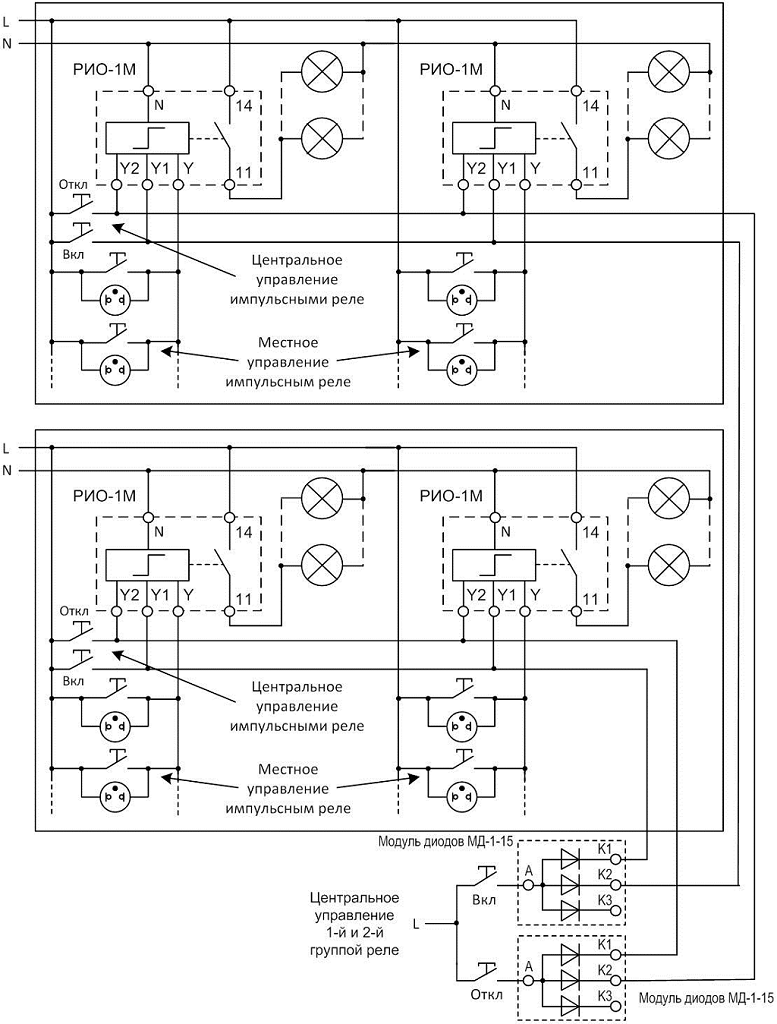

Местное, центральное, центральное многоуровневое управление.
Каждым импульсным реле управляют с места при помощи кнопок (местное управление); каждым уровнем или комплектом импульсных реле управляют одновременно с соответствующего места (центральное управление); всеми уровнями одновременно управляют одной командой с одного места (центральное многоуровневое управление).

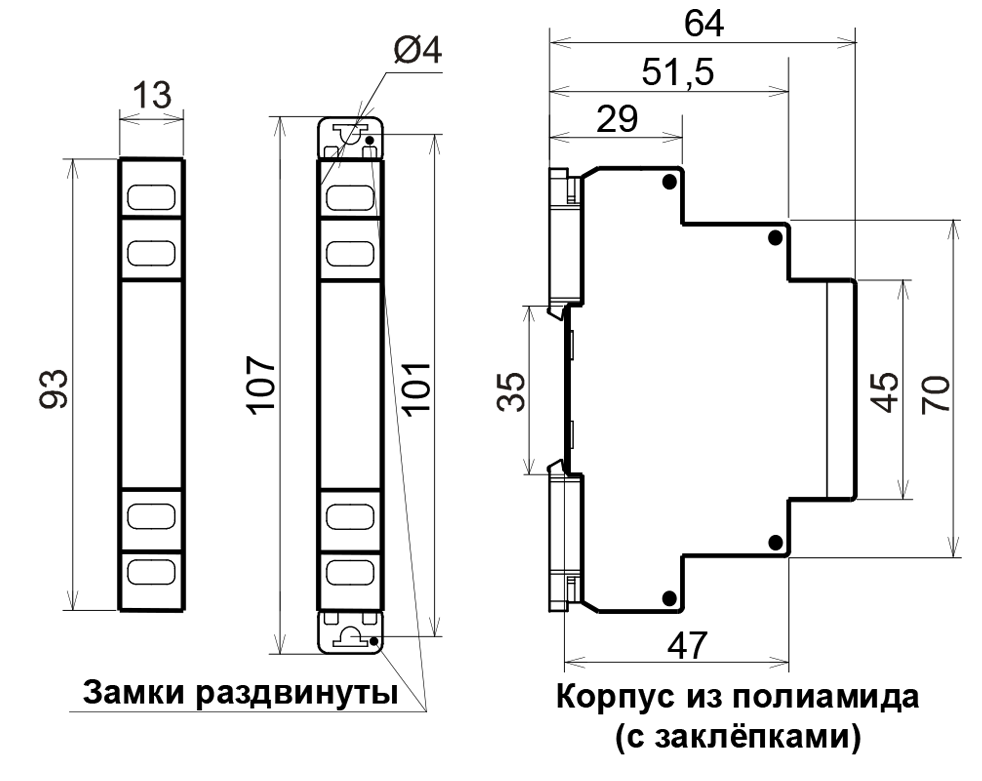

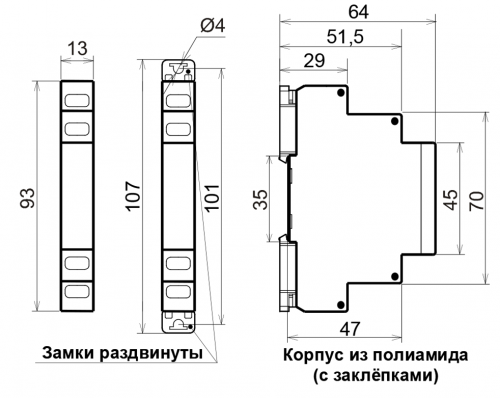

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
|
