Модуль сопряжения МС-08 Трехканальный вольтамперметр
 |
| МС-08 УХЛ2 | спец. |
8911.00 руб. с НДС
|
| МС-08 УХЛ4 | стандарт |
6540.00 руб. с НДС
|
НАЗНАЧЕНИЕ
Модуль сопряжения МС-08 (далее устройство) предназначен для измерения 3х напряжений относительно общей точки, тока по 3 каналам. Результат измерений может быть считан устройством управления (программируемым логическим контроллером, панелью оператора, ПК) по протоколу Modbus RTU по интерфейсу RS485.
Диапазон измеряемых напряжений: 0...450В AC 3,5...500 Гц или 0...450В DC
Диапазон измеряемого тока: 0...5 А
Основные особенности:
-измерение 3 напряжений относительно общей точки
-измерение 3-фазного напряжения
-определение чередования фаз
-измерение угла между фазами
-измерение частоты переменного напряжения
-измерение тока по 3-м каналам через внутренние токовые трансформаторы
-возможность подключение внешнего токового трансформатора
КОНСТРУКЦИЯ
Устройство выпускаются в унифицированном пластмассовом корпусе.
Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится крепление к плоскости шурупами или иными элементами (см. рис. 3 руководства по эксплуатации).
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.

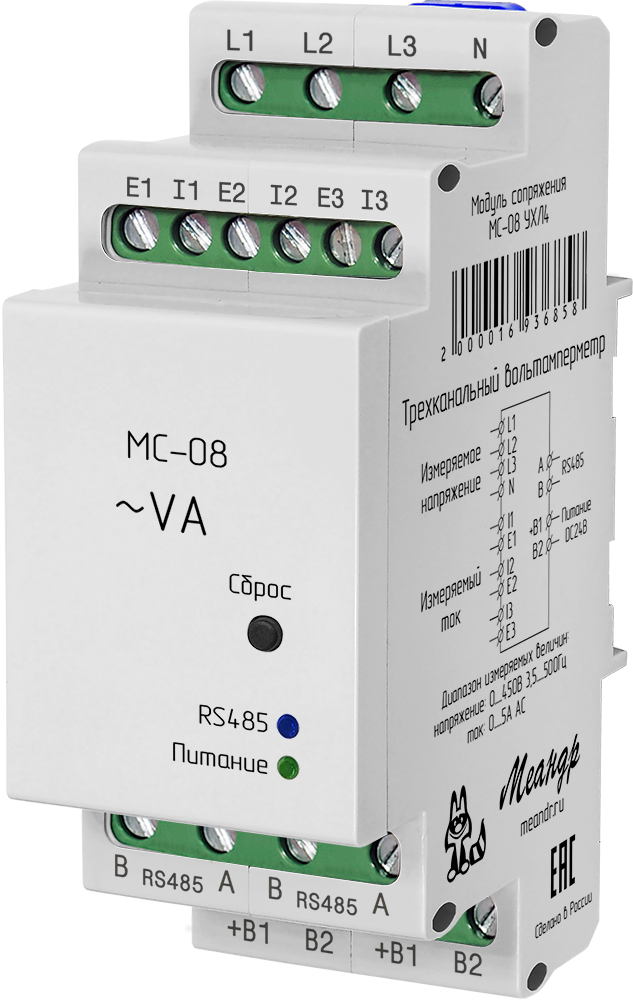

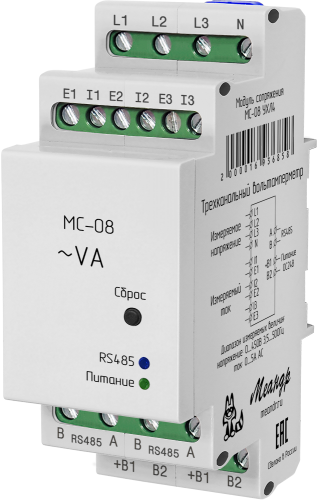

На лицевой панели устройства расположены: кнопка «Сброс»; синий индикатор «RS485»; зеленый индикатор «Питание».

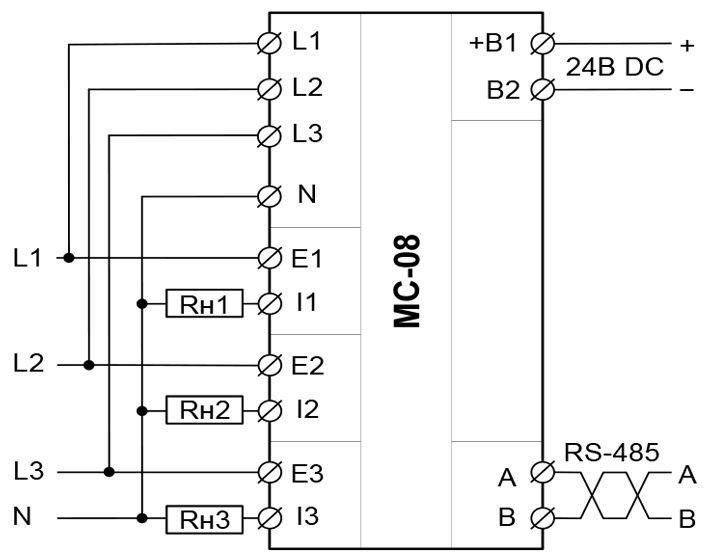

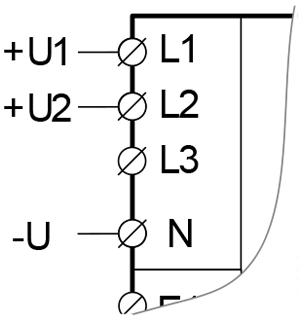

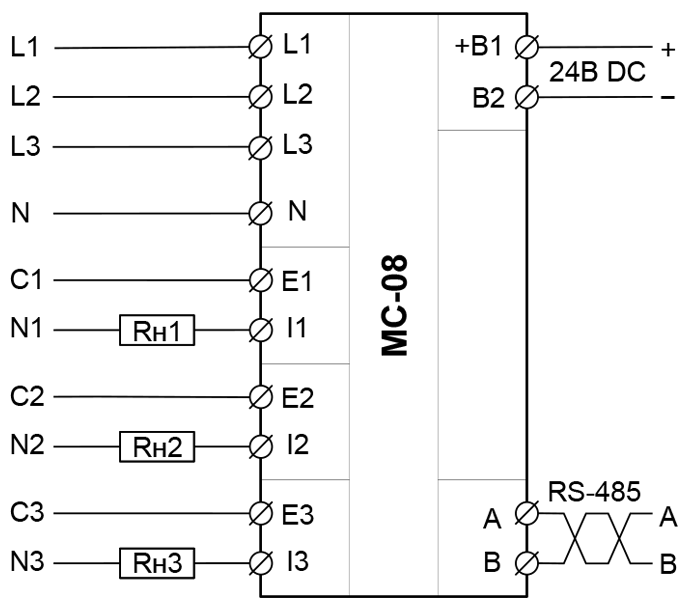

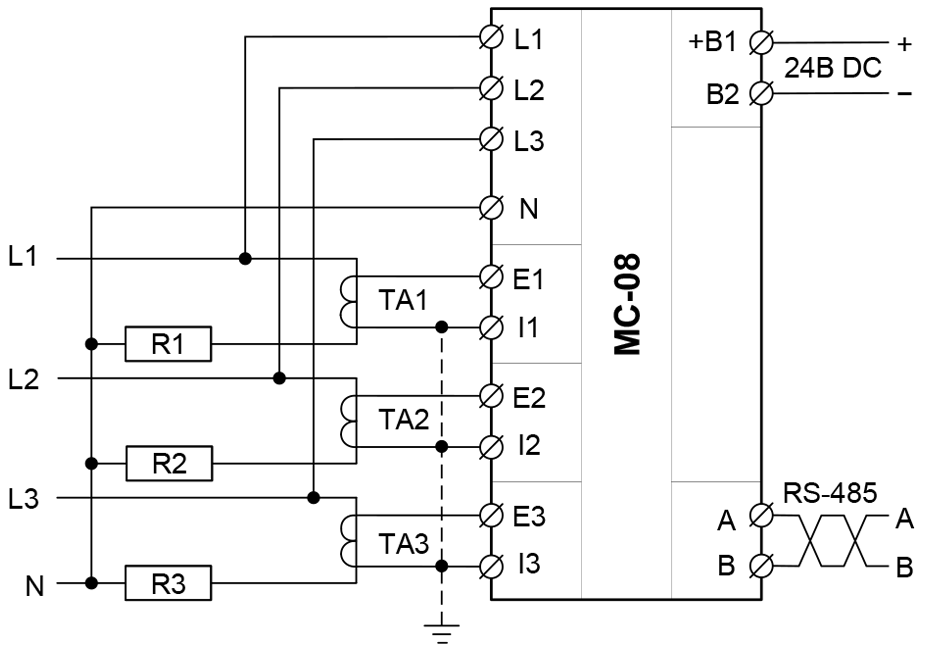

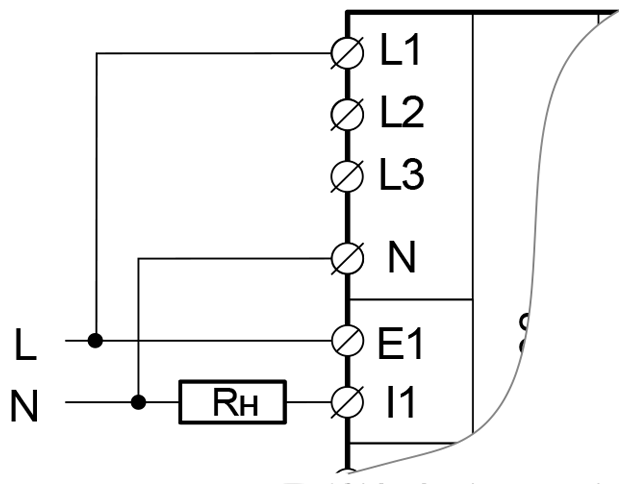

ПРИМЕРЫ СХЕМ ПОДКЛЮЧЕНИЯ
Rн1, Rн2, Rн3 - нагрузка. ТА1, ТА2, ТА3 - токовый трансформатор.
 |
 |
 |
 |
 |
Питание: B2 и +B1 (24 DC).
Клемма +B1 подключается к + источника питания. Питание устройства гальванически развязано от остальных цепей.
Измерительные входы по напряжению: L1, L2, L3.
Напряжение измеряется относительно клеммы N
Токовые измерительные входы: E1-I1, E2-I2, E3-I3.
Входы гальванически развязаны от других цепей и между собой.
Шина RS-485: А, В.
Подключать соблюдая требования стандарта RS-485.

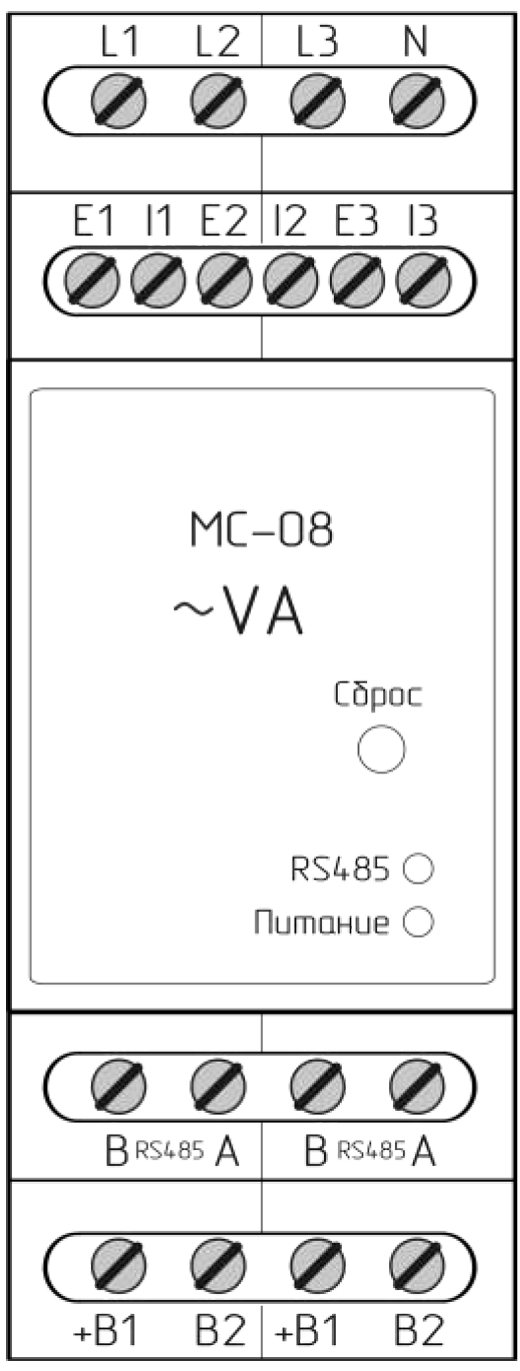

РАСПОЛОЖЕНИЕ КЛЕММ
ИЗМЕРЕНИЯ
Устройство непрерывно измеряет напряжение и силу тока по текущим настройкам. Настройки определяются значением соответствующих регистров Modbus (см. табл. 2 руководства по эксплуатации). После окончания измерения его результаты записываются в соответствующие регистры, счетчик измерений входа/канала увеличивается.
Измерения производятся в 2 режимах, определяемыми значением регистра R103 (здесь и далее префикс R означает ссылку на соответствующий регистр по таблице 2 руководства по эксплуатации). Режимы устанавливается по каждому каналу отдельно.
Режим 0: По периодам. Режим используется для измерения переменного напряжения и силы тока.
Производится измерения:
• Напряжения;
• Силы тока;
• Частоты на входах напряжения и тока (по каждому входу отдельно);
• Углов фаз входов L2, L3 относительно L1;
• Определяется чередование фаз измерительных входов по напряжению;
• Считается количество измерений на входах напряжения и тока (по каждому входу отдельно).
Длительность измерения фиксирована: ~0,3 сек.
Режим 1: По времени усреднения. Режим используется для измерения напряжения любой формы и силы переменного тока с устанавливаемым временем усреднения.
Производится измерения:
• Напряжения;
• Силы тока;
• Считается количество измерений на входах напряжения и тока (по каждому входу отдельно).
Время усреднения устанавливается в регистре R104 (от 1 до 100 сек).
Может использоваться для измерения напряжения на выходе тиристорного регулятора, работающего в числоимпульсном режиме. Измерение происходит без синхронизации с сетевым напряжением в течение Tизм.
ВНИМАНИЕ! Первый результат после смены режима может быть недостоверным.
Рекомендуется перезагружать устройство после смены режима.
ПАРАМЕТРЫ ПОРТА MODBUS RTU
|
Режим Modbus Количество битов данных Четность Стартовых бит Стоповых бит Адрес устройства Modbus Скорости передачи |
Slave 8 Even 1 1 Определяется R100 Определяется R101 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр
|
Ед. изм. | Значение |
| Напряжение питания (DC), В | В | 22 ... 26 |
| Потребляемая мощность, не более | Вт | 1 |
| Гальваническая развязка | Токовые измерительные входы - питание - RS485, измерительные входы по напряжению | |
| Каналов измерения | шт. |
6 |
| Тип измеряемого значения напряжения и силы тока | Действующее (true RMS) | |
| Максимально допустимое напряжение входов L1, L2, L3 относительно N, не более | В | 450AC/450DC |
| Максимально допустимое напряжение между входами L1, L2, L3, не более | В | 450AC/450DC |
| Период измерения режим 0 | с | ~ 0.3 |
| Период измерения режим 1 | с | 1, 2, ..., 100 |
| Диапазон измеряемых напряжений | В | 0 ... 450AC/DC |
| Погрешность измерения напряжения, не более | В |
±1%±1 (AC45...65Гц) |
| Диапазон измеряемых частот | Гц | 3.5 ... 500.0 (от 30В АС) |
| Погрешность измерения частоты, не более | Гц |
±0.1%±0.1 (AC 45...65Гц) |
|
Диапазон измерения угла между фазами относительно L1 (от 10В АС)
для L2 |
100...140 220...280 |
|
| Погрешность измерения угла между фазами, не более |
±1%±2° (AC 45...65Гц) |
|
| Определение чередование фаз, (45...100Гц от 10В АС) | прямое, обратное | |
| Диапазон измеряемого тока | А | 0...5 АС * |
| Погрешность измерения тока, не более | А |
±0.1%±0.1 (AC 45...65Гц) |
| Напряжение между токовыми измерительными входами, не более | В | 250АС |
| Сопротивление: Вход (L1, L2, L3) - N, не менее | МОм | 1.5 |
| Сопротивление: Вход (L1, L2, L3, N) - RS-485 (A, B), не менее | МОм | 1.0 |
| Интерфейс | RS-485 | |
| Протокол | Modbus RTU | |
| Скорость передачи данных | бит/c | 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200 |
| Встроенный терминатор линии | отсутствует | |
| Время готовности, не более | мс | 600 |
| Электрическая прочность изоляции | ||
| Электрическая прочность изоляции: Питание - Входы (L1, L2, L3);Питание - RS-485 (A, B); Питание - Входы (E1,I1 E2,I2, E3,I3) , не менее | В | 1000 |
| Максимально допустимое напряжение: Входы (L1, L2, L3, N) - RS-485 (A, B) , не более | В | 1000 AC |
| Тип клемм | винтовые | |
| Сечение подключаемых к клеммам проводников, не более | мм2 | 2.5 |
| Габаритные размеры | мм | 35 x 93 x 62 |
| Масса нетто/брутто, не более | кг | 0.050/0.065 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 | |
| Диапазон рабочих температур | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) |
| Температура хранения | °С | -40…+70 |
| Относительная влажность, не более | % | 80 (25°С) |
| Степень защиты по корпусу по ГОСТ 14254-96 | IP40 | |
| Степень защиты по клеммам по ГОСТ 14254-96 | IP20 | |
| Режим работы | круглосуточный | |
| Положение рабочее в пространстве | произвольное | |
| Срок службы, не менее | лет | 10 |
1) Ток может быть увеличен при применении внешнего измерительного трансформатора.
В этом случае необходимо будет учесть коэффициент трансформации после считывания результата.

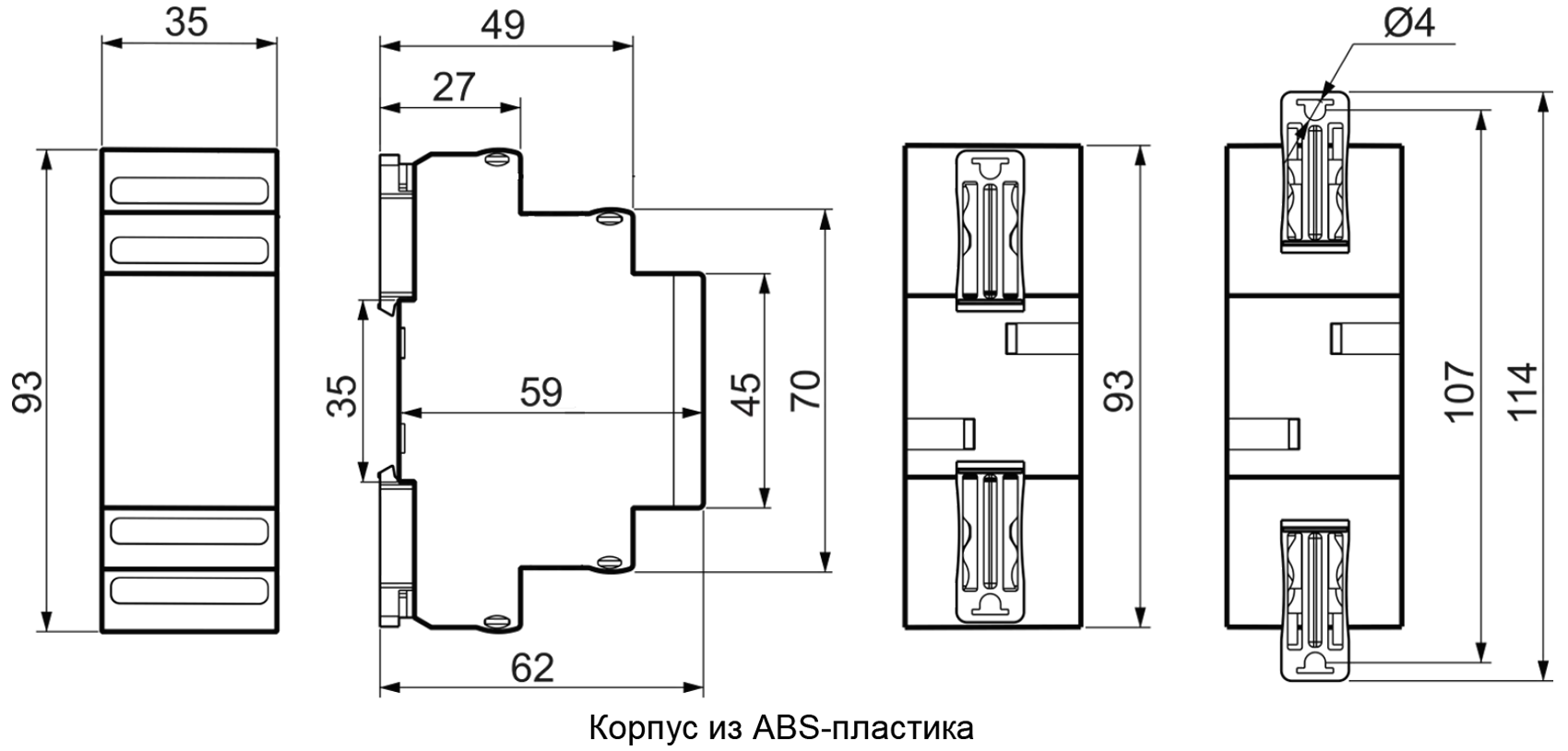

ГАБАРИТНЫЕ РАЗМЕРЫ МС-08
