Реле контроля трехфазного линейного напряжения ЕЛ-13У в узком корпусе, для крановых электродвигателей (реле контроля фаз ЕЛ)
 |
|
ЕЛ-13У AC400В УХЛ4
|
стандарт |
1680.00 руб. с НДС
|
| ЕЛ-13У AC400В УХЛ2 | спец. изделие | 2318.00 руб. с НДС |
- Защита крановых электродвигателей
- Контроль порядка чередования фаз не осуществляется
- Отключение при асимметрии фаз >25%
- Отключение при превышении напряжения >1,3Uном
- Отключение при обрыве фаз
- Отключение при "слипании" фаз
- Фиксированная задержка отключения - 0,15с
НАЗНАЧЕНИЕ РЕЛЕ
Реле асимметрии фаз ЕЛ-13У предназначены для контроля трёхфазного линейного напряжения в трёхпроводных сетях (без нейтрали). Реле контролирует обрыв и «слипание» фаз, асимметрию (разбаланс) линейных напряжений, превышение напряжения выше фиксированного значения.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку - DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположены: зелёный индикатор «U» показывающий наличие напряжения в трёхфазной сети, жёлтый индикатор «R» включения встроенного исполнительного реле.
РАБОТА РЕЛЕ
Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле (нулевой провод не подключается). Выходные контакты реле подключаются к схеме управления.
При подаче на реле трёхфазного напряжения осуществляется проверка всех контролируемых параметров и, если они в норме, реле включается (контакты 11-12, 21-22 - размыкаются, контакты 11-14, 21-24 - замыкаются). При выходе хотя бы одного параметра за пределы допустимых величин, встроенное реле выключается через 0,15 с. При возвращении параметров в норму реле включается и вновь осуществляется контроль напряжения сети.
ВНИМАНИЕ: При обрыве одной фазы L2 или L3 реле выключается без отсчёта установленной задержки времени срабатывания если отсутствуют потребители в сети.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5мм.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
|
Параметр
|
Ед.изм.
|
AC100В
|
AC230В
|
AC400В
|
AC415В
|
|
Номинальное напряжение Uном 50Гц
|
В
|
100
|
230
|
400
|
415
|
|
Минимальное допустимое линейное напряжение
|
В
|
50
|
120
|
210
|
225
|
|
Максимальное допустимое линейное напряжение
|
В
|
150
|
340
|
560
|
600
|
|
Потребляемая мощность, не более
|
ВА
|
4
|
|||
|
Время выключения встроенного реле
|
|||||
|
Синфазное снижение напряжения ниже 0,5Uном
|
с
|
0,15
|
|||
|
Обрыв одной, двух или трёх фаз
|
с
|
0,15
|
|||
|
Асимметрии линейных напряжений > 25± 2%
|
с
|
0,15
|
|||
|
«слипании» фаз
|
с
|
0,15
|
|||
|
Превышении напряжения выше 1.3 Uном ± 5%
|
с
|
0,15
|
|||
|
Минимальное синфазное напряжение включения
|
В
|
0,85Uном
|
|||
|
Гистерезис напряжения порога срабатывания
|
В
|
0,05Uном
|
|||
|
Погрешность времени срабатывания, не более
|
%
|
± 10
|
|||
|
Максимальный коммутируемый ток активная нагрузка: АС250В 50Гц (АС1)/DC30В (DC1)
|
А
|
8
|
|||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
|
ВА
|
2000/240
|
|||
|
Максимальное коммутируемое напряжение
|
В
|
400 (AC1/2A)
|
|||
|
Максимальное напряжение между цепями питания и контактами реле
|
В
|
АС2000 (50Гц - 1мин)
|
|||
|
Механическая износостойкость, не менее
|
циклов
|
10х106
|
|||
|
Электрическая износостойкость, не менее
|
циклов
|
100000
|
|||
|
Количество и тип контактов
|
|
2 переключающие группы | |||
|
Диапазон рабочих температур
|
0C
|
-25...+55 (УХЛ4)
-40…+55 (УХЛ2) |
|||
|
Температура хранения
|
0C
|
-40…+70
|
|||
|
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
|
уровень 3 (2кВ/5кГц)
|
|||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ L1-L2) | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4 или УХЛ2 | ||||
| Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 | IP40/IP20 | ||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||||
|
Относительная влажность воздуха
|
%
|
до 80 (при 25 0С)
|
|||
|
Высота над уровнем моря
|
м
|
2000
|
|||
|
Рабочее положение в пространстве
|
|
произвольное
|
|||
|
Режим работы
|
|
круглосуточный
|
|||
| Габаритные размеры | мм | 13х93х62 | |||
|
Масса
|
кг
|
0,07
|
|||
ДИАГРАММА РАБОТЫ РЕЛЕ

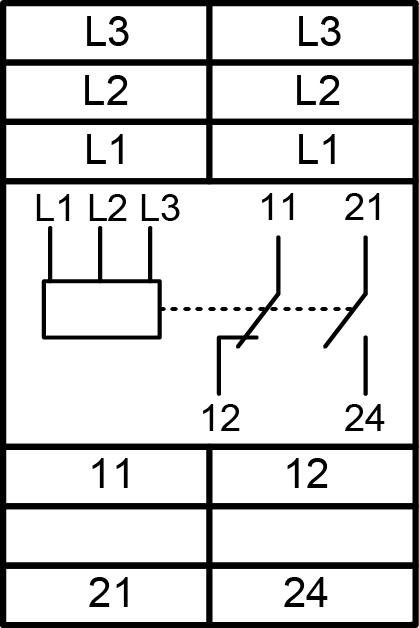

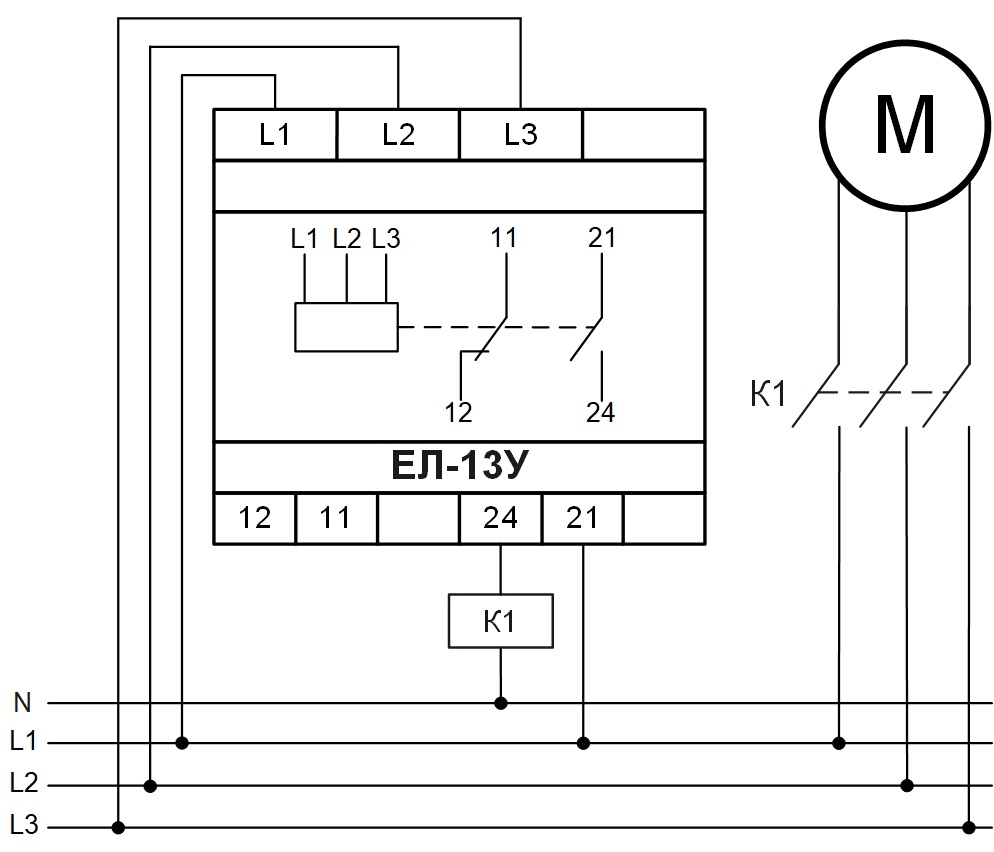

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
