Модули диодные

Модуль диодов, 12 контактов

Модуль диодов, 8 контактов
Модуль МД-1-4A УХЛ4
350.00 руб. с НДС

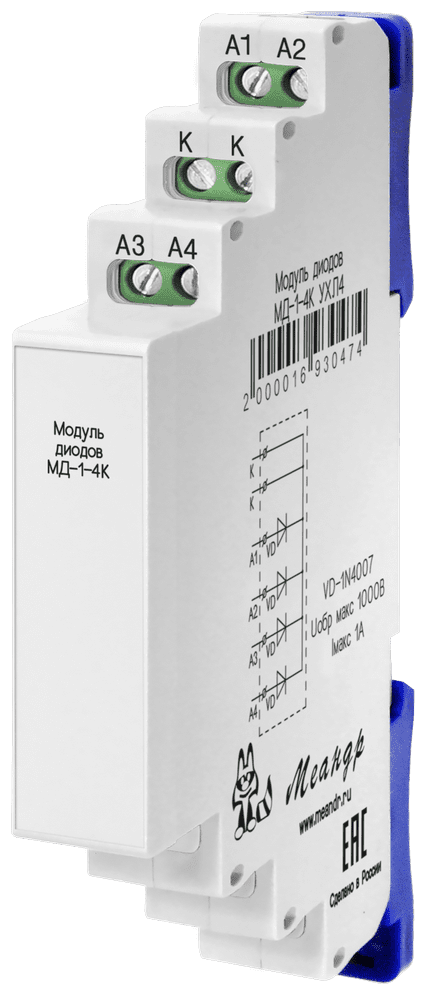

Модуль МД-1-4К УХЛ4
350.00 руб. с НДС

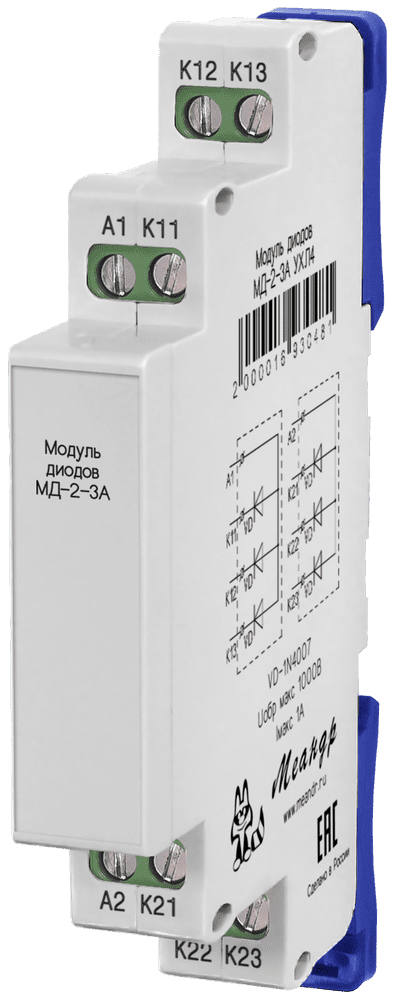

Модуль МД-2-3A УХЛ4
350.00 руб. с НДС

Модуль МД-2-3К УХЛ4
350.00 руб. с НДС

Модуль МД-4 УХЛ4
350.00 руб. с НДС

Модуль МД-4-2А УХЛ4
350.00 руб. с НДС

Модуль МД-4-2К УХЛ4
350.00 руб. с НДС

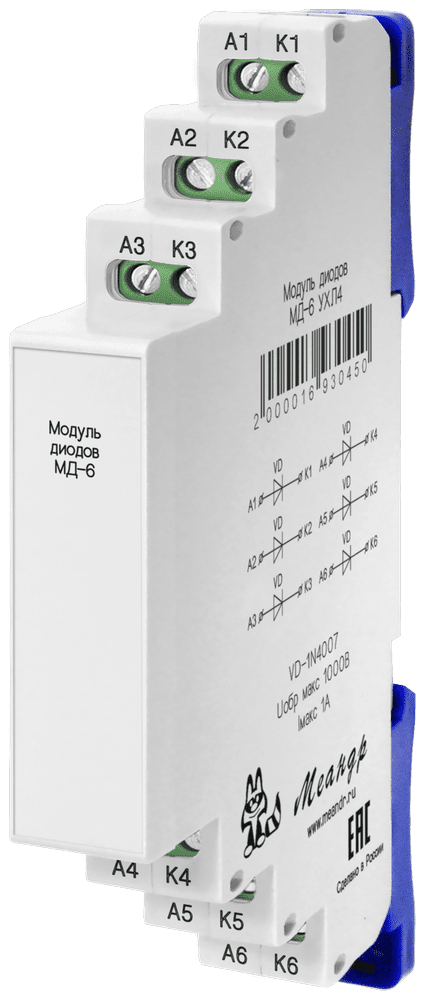

Модуль МД-6 УХЛ4
350.00 руб. с НДС



  • Используются для организации логического управления в схемах автоматики, подключения импульсных реле и т.д.
  • Корпус шириной 13 мм

НАЗНАЧЕНИЕ МОДУЛЕЙ
 Модули диодов МД предназначены для организации логического управления в схемах автоматики, например, подключения импульсных (бистабильных) реле типов РИО-1, РИО-2 и др. Схемы подключения модулей в случае использования их с импульсными реле приведены в руководствах по эксплуатации реле.
 Возможно применение в любых других схемах, где требуется диодная развязка. По заказу могут изготавливаться с другими схемами внутреннего соединения диодов или просто с набором диодов.

КОНСТРУКЦИЯ МОДУЛЯ
 Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Катод (К) каждого диода подключается к соответствующему уровню системы освещения. Аноды диодов объединены и выведены на соответствующий выключатель.

ВНИМАНИЕ! Характеристики встроенных диодов: Uмакс = 1000В, Iмакс = 1А.

Таблица выбора модулей диодов

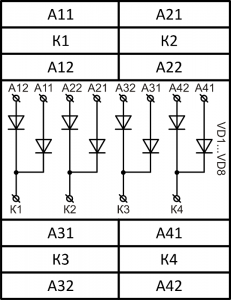

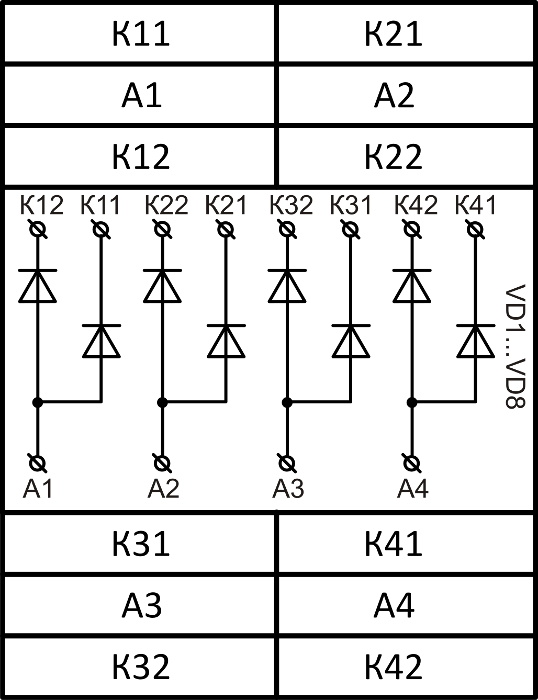

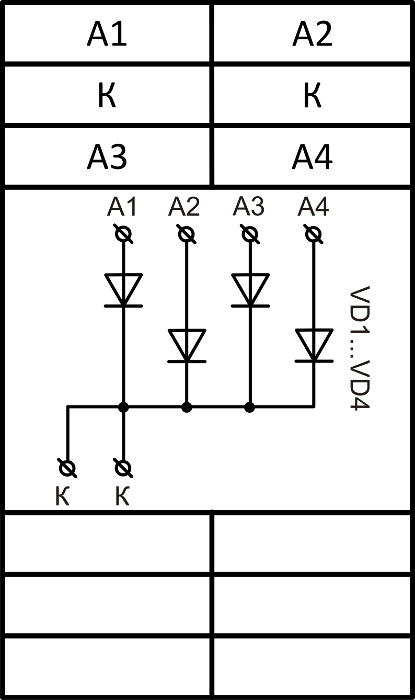

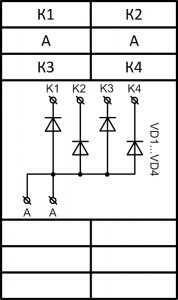

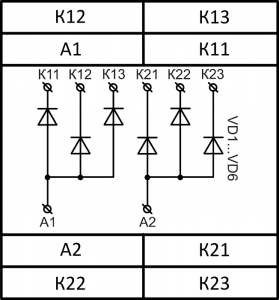

Схема подключения Количество групп диодов Количество диодов в группе Схема соединения диодов в группе Корпус 13мм, 8 контактов Корпус 13мм, 12 контактов Наименование

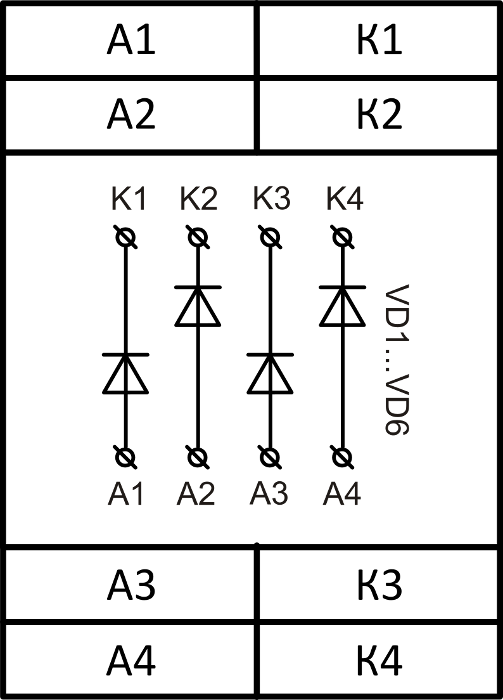

Изображение 4 1 -   МД-4 УХЛ4

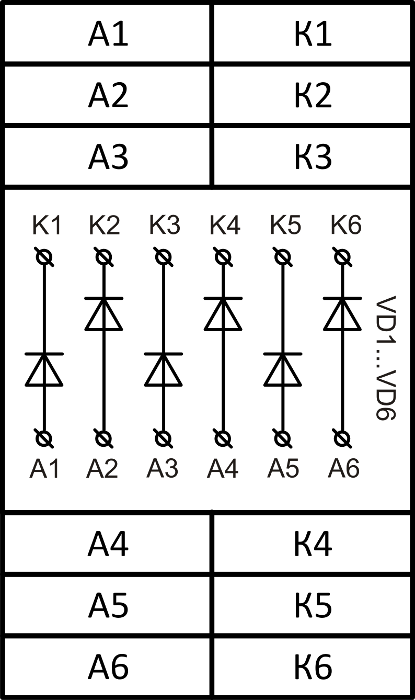

Изображение 6 1 -   МД-6 УХЛ4

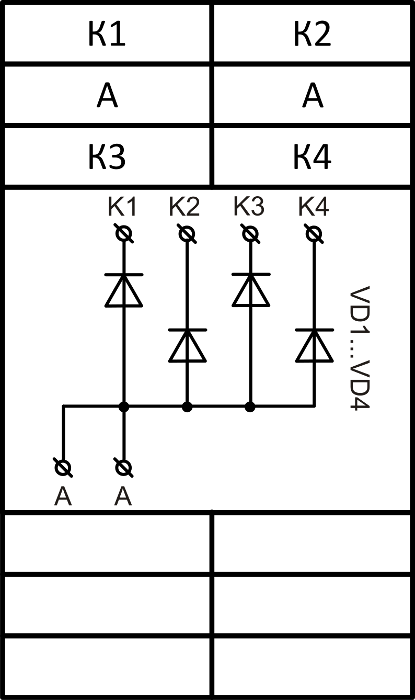

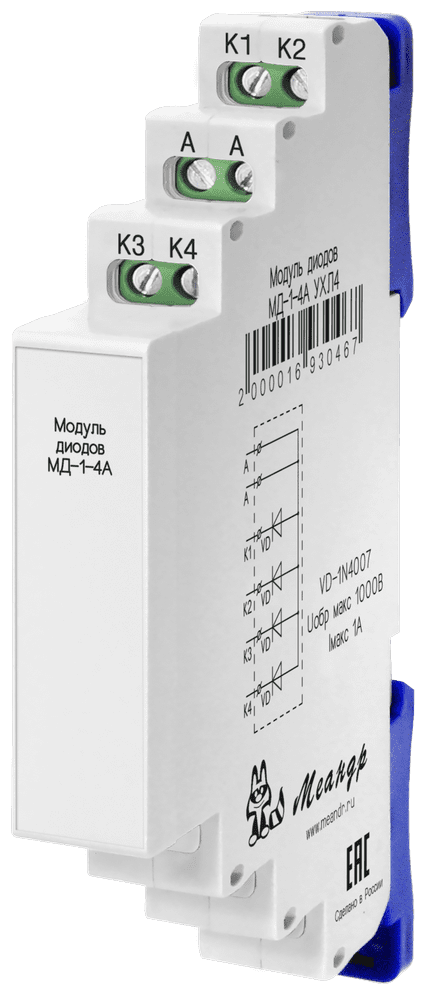

Изображение 1 4 А   МД-1-4А УХЛ4  (вместо МД-4А)

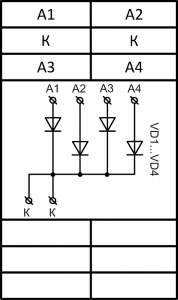

Изображение 1 4 К   МД-1-4К УХЛ4 (вместо МД-4К)

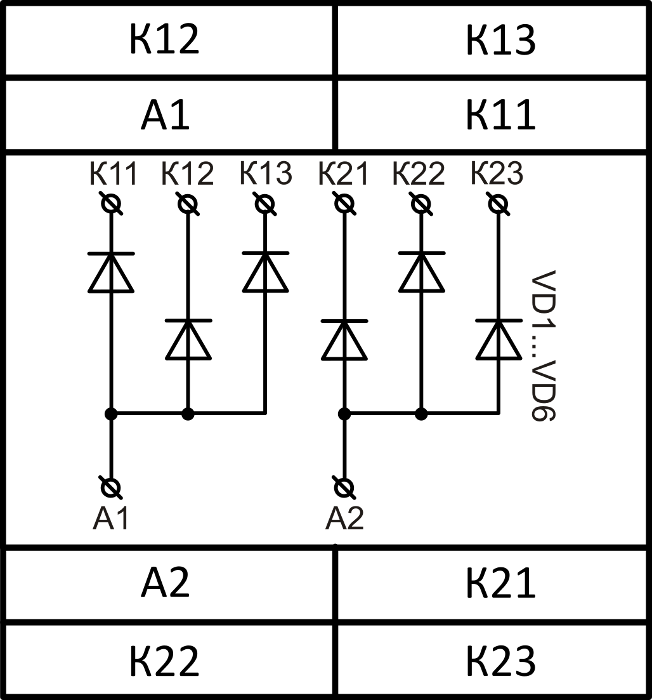

Изображение 2 3 А   МД-2-3А УХЛ4 (вместо МД-3М-2)
Изображение 2 3 К   МД-2-3К УХЛ4
Изображение 4 2 А   МД-4-2А УХЛ4

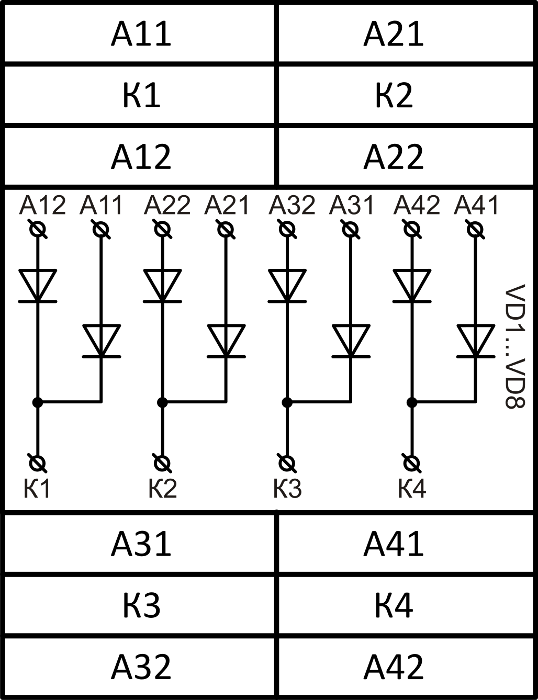

Изображение 4 2 К   МД-4-2К УХЛ4

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЕЙ
Параметр Ед.изм. Значение
Uмах, обратное DC В 1000
Uмах, обратное импульсное В 1200
Iмах (прямой) (каждый диод) А 1
Iмах (прямой) импульсный (каждый диод) А 30
Iмах (обратный), при t=25°C мкА 5
Падение U (при I=1A) В 1,1
Климатическое исполнение и категория размещения по ГОСТ 15150-69
(без образования конденсата)
  УХЛ4
Диапазон рабочих температур 0C -25...+55
Температура хранения 0C -40...+70
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность % до 80 (при 250C)
Высота над уровнем моря м до 2000
Рабочее положение в пространстве   произвольное
Режим работы   круглосуточный
Габаритные размеры мм 13х93х62
Масса, не более кг 0,1

Вариант защиты до IP40
Вариант защиты до IP40

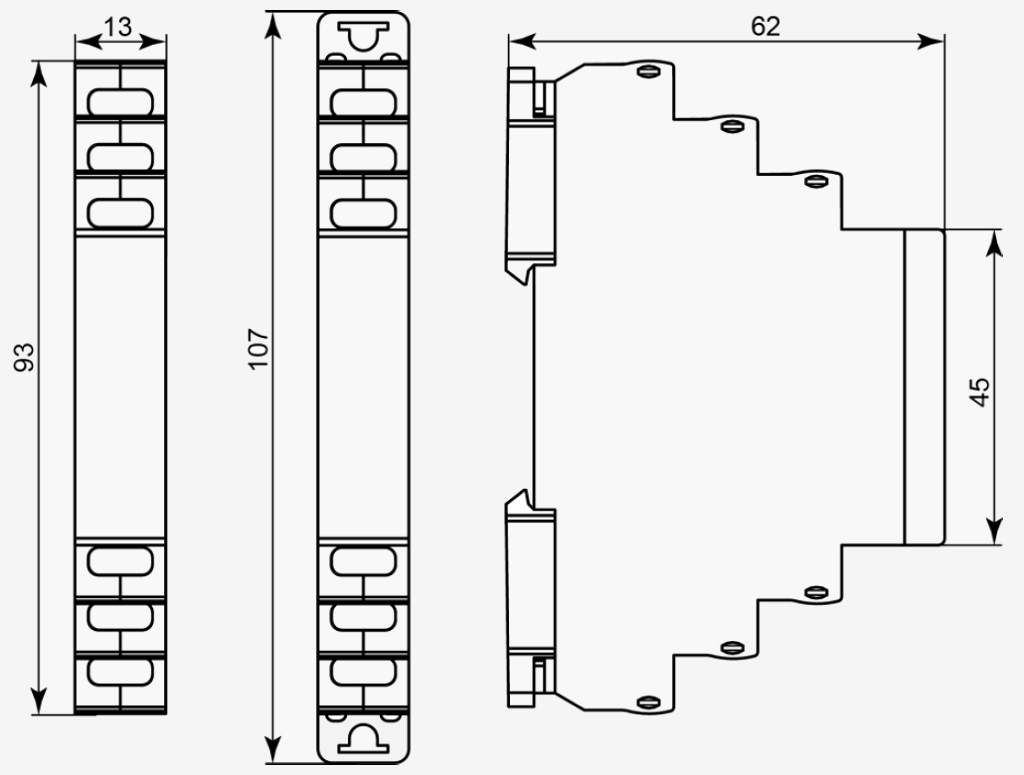

Габаритные размеры модулей
Габариты корпуса 13мм, 8 контактов            Габариты корпуса 13мм, 12 контактов

Изделия соответствуют требованиям ТУ 3428-012-31928807-2018
