Реле промежуточные
|
ВЫБЕРИТЕ ИЗДЕЛИЕ ПО ОСНОВНЫМ ПАРАМЕТРАМ
-
Применяются для усиления, гальванической развязки или увеличения количества контактов используемого оборудования
-
Индикация состояния выхода
-
Встроенная защита коммутирующего элемента от индуктивных выбросов возникающих при размыкании реле
-
Корпус шириной 13, 18 и 22мм
НАЗНАЧЕНИЕ РЕЛЕ

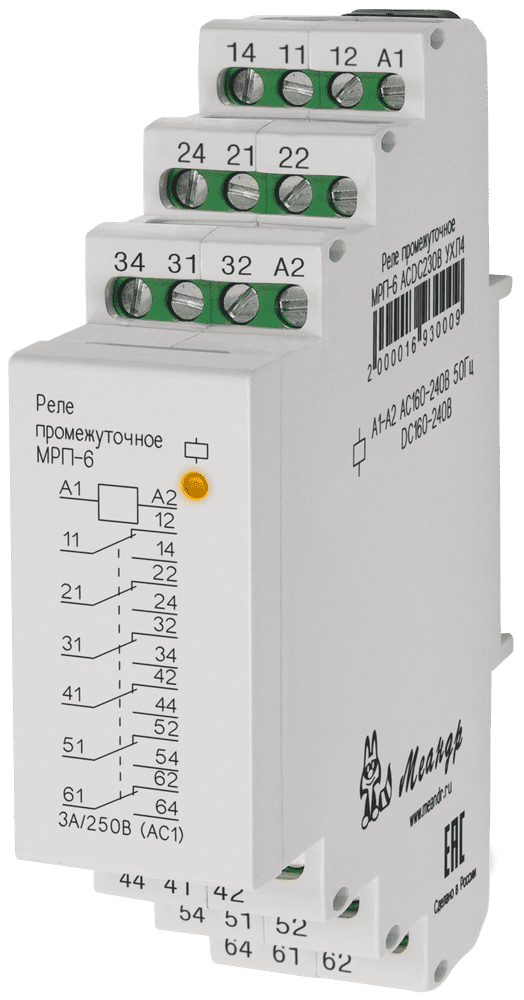

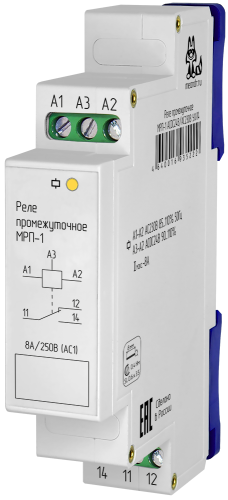

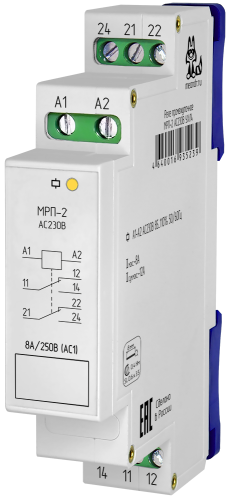

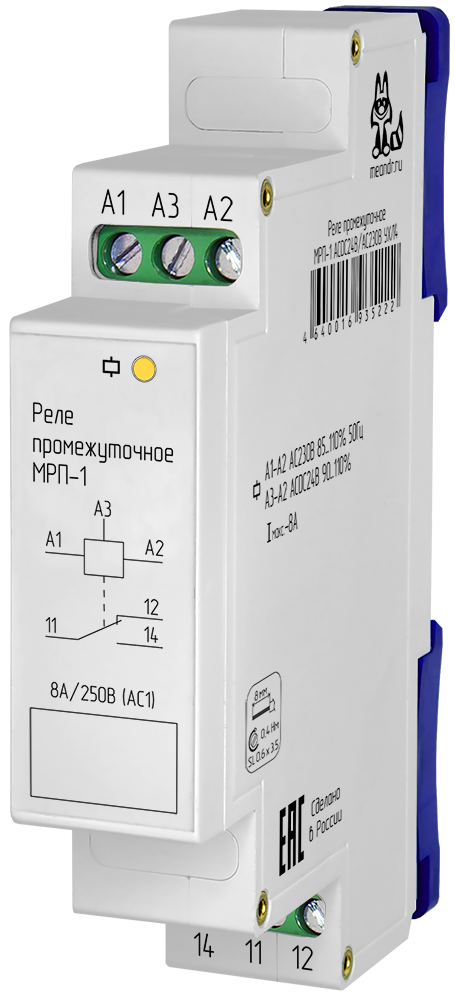

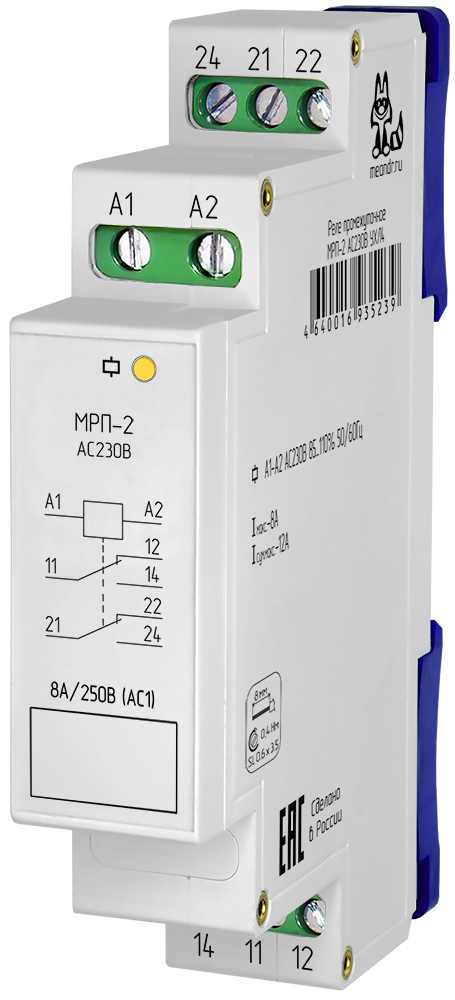

Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированных пластмассовых корпусах с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
РАБОТА РЕЛЕ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
Вариант защиты до IP40
ТУ 3425-003-31928807-2014
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Файл для скачивания
(паспорт)
|
Дата файла
|
| МРП-1 ACDC24В/AC230В УХЛ2 | 4640016937837 |
v27.12.18
|
|
|
МРП-1 ACDC24В/AC230В УХЛ4
|
4640016935222
|
||
|
МРП-1 АСDC12В УХЛ4
|
4640016932436
|
||
|
МРП-2 ACDC12В УХЛ4
|
4640016932467
|
||
|
МРП-2 ACDC12В УХЛ2
|
4640016932450
|
||
|
МРП-2 ACDC24В УХЛ4
|
4640016932481
|
||
|
МРП-2 ACDC24В УХЛ2
|
4640016932474
|
||
|
МРП-2 ACDC60В УХЛ4
|
4640016932498
|
||
|
МРП-2 AC230В УХЛ4
|
4640016935239
|
||
|
МРП-2 AC230В УХЛ2
|
4640016935246
|
||
|
МРП-2-1 ACDC24В/AC230В УХЛ4
|
4640016935260
|
||
|
МРП-2-1 ACDC24В/AC230В УХЛ2
|
4640016935253
|
||
|
МРП-2-1 AC36В УХЛ4
|
4640016932504
|
||
|
МРП-3 ACDC230В УХЛ4
|
4640016935284
|
||
|
МРП-3 ACDC60В УХЛ4
|
4640016931408
|
||
|
МРП-3 AC400В УХЛ4
|
4640016935277
|
||
|
МРП-3 ACDC110В УХЛ4
|
4640016931385
|
||
| МРП-3-1 ACDC230В УХЛ4 | 4640016936618 | ||
| МРП-3-1 ACDC230В УХЛ2 | 4680019910840 | ||
|
МРП-3-1 ACDC24В УХЛ4
|
4640016931446
|
||
|
МРП-3-1 ACDC24В УХЛ2
|
4640016930951
|
||
|
МРП-3-1 ACDC12В УХЛ4
|
4640016931439
|
||
| МРП-3-1 ACDC12В УХЛ2 | 4640016936434 | ||
|
МРП-4 ACDC24В УХЛ4
|
4640016931477
|
||
|
МРП-4 ACDC24В УХЛ2
|
4640016930968
|
||
|
МРП-4 АСDC110В УХЛ4
|
4640016936052
|
||
|
МРП-4 ACDC230В УХЛ4
|
4640016935314
|
||
| МРП-2М AC230В УХЛ2 | 4640016936953 |
 Скачать |
v06.08.18 |
| МРП-2М AC230В УХЛ4 | 4640016936946 | ||
| МРП-2М ACDC12В УХЛ2 | 4640016937806 | ||
| МРП-2М ACDC12В УХЛ4 | 4640016937790 | ||
| МРП-2М ACDC24В УХЛ2 | 4640016936977 | ||
| МРП-2М ACDC24В УХЛ4 | 4640016936960 | ||
|
МРП-2М-1 AC230В УХЛ2
|
2000016930368
|
v03.03.19
|
|
|
МРП-2М-1 AC230В УХЛ4
|
2000016930351
|
||
|
МРП-2М-1 ACDC12В УХЛ2
|
2000016930405
|
||
|
МРП-2М-1 ACDC12В УХЛ4
|
2000016930399
|
||
|
МРП-2М-1 ACDC24В УХЛ2
|
2000016930382
|
||
|
МРП-2М-1 ACDC24В УХЛ4
|
2000016930375
|
||
| МРП-3М AC230В УХЛ2 | 4680019910307 |
Скачать |
v06.08.18 |
| МРП-3М AC230В УХЛ4 | 4680019910291 | ||
| МРП-3М АСDC12В УХЛ2 | 4680019910345 | ||
| МРП-3М АСDC12В УХЛ4 | 4680019910338 | ||
| МРП-3М АСDC24В УХЛ2 | 4680019910321 | ||
| МРП-3М АСDC24В УХЛ4 | 4680019910314 | ||
| МРП-4-1 ACDC12В УХЛ2 | 4640016938025 |
Скачать |
v03.12.18 |
| МРП-4-1 ACDC12В УХЛ4 | 4640016938032 | ||
| МРП-4-1 ACDC24В УХЛ2 | 4640016938049 | ||
| МРП-4-1 ACDC24В УХЛ4 | 4640016938056 | ||
| МРП-4-1 ACDC48В УХЛ2 | 4640016938063 | ||
| МРП-4-1 ACDC48В УХЛ4 | 4640016938070 | ||
| МРП-4-1 ACDC110В УХЛ2 | 4640016938087 | ||
| МРП-4-1 ACDC110В УХЛ4 | 4640016938094 | ||
| МРП-4-1 ACDC230В УХЛ2 | 4640016938100 | ||
| МРП-4-1 ACDC230В УХЛ4 | 4640016938117 | ||
| МРП-4-2 ACDC230В УХЛ4 | 4680019911151 |
Скачать |
v04.08.08 |
| МРП-6 DC230В УХЛ2 | 2000016933963 |
Скачать |
v02.04.19 |
| МРП-6 DC230В УХЛ4 | 2000016933956 | ||
| МРП-6 AC230В УХЛ2 | 2000016933949 | ||
| МРП-6 AC230В УХЛ4 | 2000016933932 |
