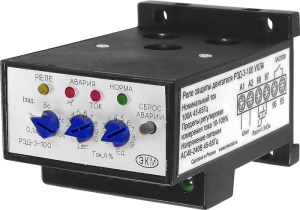

Реле защиты двигателя РЗД-31-10, РЗД-31-30, РЗД-31-100

Реле защиты двигателя РЗД

Снят с производства
РЗД-31-10 АС220В УХЛ4
РЗД-31-10 АС380В УХЛ4
РЗД-31-30 АС220В УХЛ4
РЗД-31-30 АС380В УХЛ4
РЗД-31-100 АС220В УХЛ4
РЗД-31-100 АС380В УХЛ4
  • Контролирует ток каждой из фаз трехфазных электродвигателей
  • Срабатывание по току выше установленного значения тока 10...109% от номинального значения тока (двумя дискретными переключателями с минимальным шагом 1% (правая ручка))
  • Контроль асимметрии (перекоса) фазных токов 30%
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Наличие режима памяти
  • Задержка срабатывания исполнительного реле от 0,1 с до 10 с
  • Напряжение питания  реле АС170-240В или 380В, 50 Гц (по исполнениям)
Реле защиты двигателя РЗД-31 (далее реле) предназначено для защиты трехфазных асинхронных электродвигателей. Принцип действия реле основан на обработке сигналов от тррансформаторов тока (встроенных в корпус реле). При превышении одним из сигналов заданной уставки максимального тока срабатывает реле в цепи питания катушки пускателя (контактора) или другой коммутирующей аппаратурой управляющей электродвигателем.

 Напряжение питания (по исполнениям)
АC170-240В, АС380В, 50 Гц;
Потребляемая мощность, не более
2ВА
Номинальный контролируемый ток Iном,А (по исполнениям)
10, 30, 100
Частота контролируемого тока
50Гц
Контроль асимметрии фазных токов (при токах от 10 до 110% от Iном)
30%
Порог срабатывания от номинального значения тока Iном,А% с шагом 1%
10 - 109%
Погрешность измерения
+3%
Гистерезис по отношению к пороговому значению
5%
Задержка срабатывания реле,  tзад.
0,1 - 10 с
Количество и тип контактов
1 переключающая группа
Максимальное коммутируемое напряжение, АС
400 В
Максимальный коммутируемый ток при активной нагрузке:
АС 250 В, 50 Гц (АС1)
DC 30 В (DC1)
5 А
Максимальная коммутируемая мощность
1250 ВА
Максимальное напряжение   между цепями питания и контактами реле
АС2000 В, 50 Гц, (1 мин.)
Механическая износостойкость, циклов не менее
10х106
Электрическая износостойкость, циклов не менее
100000
Степень защиты реле по корпусу
                                      по клеммам
IP40
IP20
Диапазон рабочих температур
-25 ... +550 С
Температура хранения
-40 ... +600 С
Относительная влажность воздуха
до 80% при 250 С
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Габаритные размеры
55,5 Х 50 Х 88 мм
Масса не более
0.2 кг

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Файл для скачивания
(паспорт)
Дата файла
РЗД-31-10 АС220В УХЛ4 Скачать 30.07.2014
РЗД-31-10 АС380В УХЛ4 Скачать 30.07.2014
РЗД-31-30 АС220В УХЛ4 Скачать 30.07.2014
РЗД-31-30 АС380В УХЛ4 Скачать 30.07.2014
РЗД-31-100 АС220В УХЛ4 Скачать 30.07.2014
РЗД-31-100 АС380В УХЛ4 Скачать 30.07.2014
