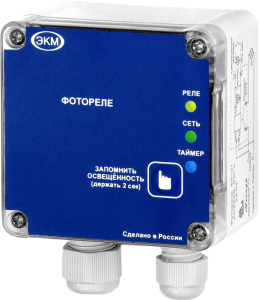

Фотореле ФР-31, 30А, герметичное исполнение

ФР-31 АС230В УХЛ4
стандарт
2442.00 руб. с НДС

спец.изделие
3371.00 руб. с НДС


 Отличительная особенность наших фотореле: ВКЛЮЧЕНИЕ НАГРУЗКИ ПРИ НУЛЕВОМ НАПРЯЖЕНИИ СЕТИ (в момент перехода синусоиды через ноль - "zero crossing"). Это означает, что фотореле может работать со светильниками, имеющими большие пусковые токи при включении (светодиодные, люминесцентные, натриевые и пр.). Уменьшение пусковых токов при включении позволяет применять автоматические выключатели меньшего номинала (например: вместо С16 - В10 или даже В6).

  • Встроенный фотодатчик (предусмотрено подключение выносного фотодатчика)
  • Пыле-влагозащищённое исполнение
  • Ток коммутации 30А, по заказу - 40А
  • Возможность дистанционной автонастройки с помощью выносной кнопки
  • Встроенный таймер отключения нагрузки через заданное время от 0,5 до 7 часов
  • Широкий диапазон срабатывания по уровню освещённости (0,1 - 500лк)
  • Настраиваемая задержка срабатывания выходного реле от 5с до 10мин

НАЗНАЧЕНИЕ РЕЛЕ
Фотореле ФР-31 (далее – реле) предназначено для автоматического включения и отключения освещения улиц, витрин магазинов, торговых залов, реклам, автостоянок и т.п. Контроль освещённости осуществляется встроенным фоторезистором или выносным фотодатчиком ФД-3-1.
Датчик ФД-3-1: Спектральный пик при длине волны - 590нм, сопротивление (освещённость 10лк) - 50...140кОм, темновое сопротивление - 20МОм, время отклика - 20мс, время восстановления - 30мс, диапазон рабочих температур - (-40…+60°С), степень защиты - IP65. Отпускаемая производителем длина кабеля датчика ФД-3-1 = 1 метр, максимальная возможная длинна кабеля (наращивается потребителем) 30м с применением кабеля в двойной изоляции.
 ВНИМАНИЕ: Выносной фотодатчик в комплект поставки реле не входит.

Реле, кроме обычного режима управления, имеет ещё режим "умного отключения" ("smart off"). В этом режиме потребитель может сам задать время включённого освещения или рекламы после наступления сумерек в интервале от 30 минут до 7 часов. В вечернее или ночное время фотореле включит освещение или рекламу и через заданное время выключит. Тем самым фотореле позволяет значительно сэкономить на потребляемой электроэнергии.
Некоторые варианты применений фотореле ФР-31:
  • Управление включением света на маяках. При наличии дистанционного канала управления (радиоканал и т.п.) можно осуществлять одновременную дистанционную настройку момента включения нескольких маяков. При поступлении команды по каналу управления, фотореле «запомнит» уровень освещённости в данный момент. В дальнейшем все включения маяков будут происходить именно при такой освещённости.
  • Управление системой автоматического полива. Фотореле включает полив и через заданное время выключает его без участия человека (например на даче при отсутствии человека).
С помощью фотореле ФР-31 можно управлять уличным, лестничным освещением, включать подогрев теплиц, световую рекламу, блокировать электрозамки на ночь и т.д. Использование режима "умного отключения" (smart off) позволяет продлевать «световой день» на птицефермах, в теплицах и т.д.

КОНСТРУКЦИЯ РЕЛЕ

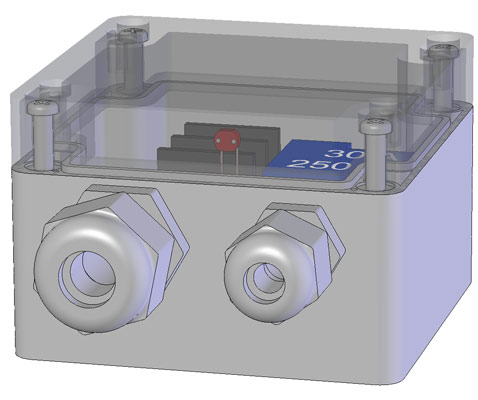

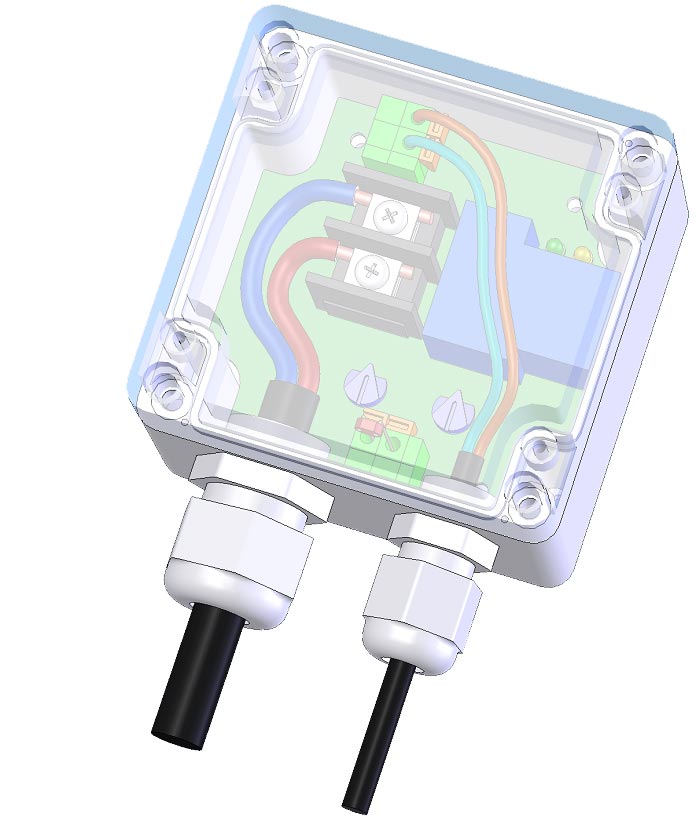

Реле выпускаются в герметичном пластмассовом корпусе. В нижней части корпуса расположены гермовводы для проводов питания и коммутируемой цепи. Крепление реле осуществляется на ровную поверхность. Для установки реле на ровную поверхность, необходимо снять лицевую крышку, через отверстия расположенных по углам корпуса прикрепить корпус четырьмя винтами М4 или саморезами. Конструкция клемм питания обеспечивает надёжный зажим проводов сечением до 1,5 мм2. Конструкция клемм коммутируемой цепи обеспечивает надёжный зажим проводов сечением до 3,31 мм2.

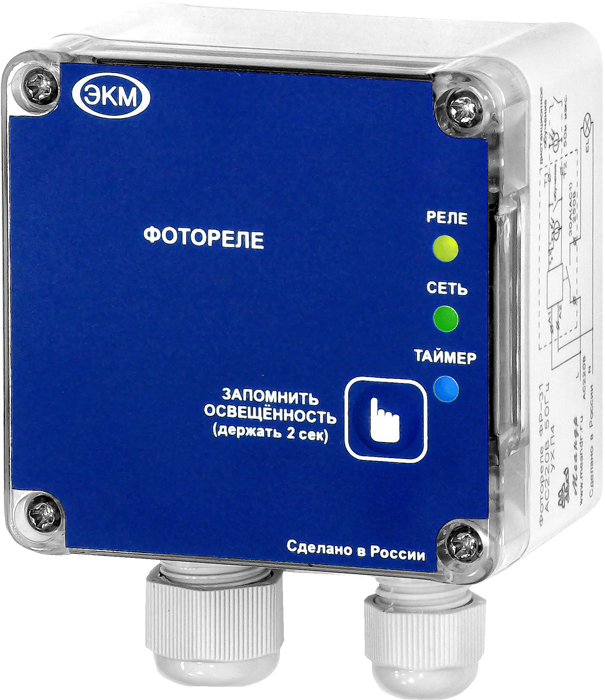

На лицевой панели расположены: жёлтый индикатор «РЕЛЕ» срабатывания встроенного исполнительного реле, зелёный индикатор «СЕТЬ» включения напряжения питания, синий индикатор «ТАЙМЕР», кнопка «запомнить освещённость», для настройки фотореле на нужную освещённость.
Внутри корпуса на плате находятся переключатель времени срабатывания реле «tзад», переключатель времени встроенного таймера «tоткл» и джампер «JP» для выбора фотодатчика (встроенный или внешний).

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И РАБОТА ФОТОРЕЛЕ
Подключить реле согласно схеме подключения.
Проверить правильность установки перемычки «JP» подключения фотодатчика. Работа с внутренним или выносным датчиком выбирается установкой перемычки на соответствующие контакты, контакты 1-2-датчик внутренний, контакты 2-3-датчик выносной.
При монтаже реле с внутренним фотодатчиком или установке внешнего фотодатчика необходимо исключить попадание света от  коммутируемого источника на фотодатчик. Размещение реле следует производить таким образом, чтобы исключить возможность загрязнения окна фотоприёмника.

 ВНИМАНИЕ:  Запрещается производить какие-либо работы с фотореле, находящимся под током.

Выносной фотодатчик подключается к клеммам «Т1», «Т2». Напряжение питания подключается к клеммам «А1» и «А2».
Удалить лицевую крышку отвинтив 4 винта по углам корпуса и установить указатель переключателя «tзад» в положение 5с, а указатель переключателя времени встроенного таймера «tоткл» в положение «∞».
Выбрать время суток, соответствующее включению источника света. Подать напряжение питания на фотореле, при этом должен включится зелёный индикатор «СЕТЬ».



 ВНИМАНИЕ:  При поставке фотореле настроено на уровень освещённости — 0,2лк (люкса).

Нажать и удерживать кнопку «запомнить освещённость», при этом начнут попеременно включаться зелёный и синий индикаторы, сигнализируя о нажатой кнопке. После включения синего индикатора, отпустите кнопку (при этом два других индикатора будут выключены).
Реле запомнит уровень освещённости и подключит коммутируемый источник света, при этом включится жёлтый индикатор «РЕЛЕ» и замкнутся контакты реле 11-14.
Задержка времени включения реле устанавливается переключателем «tзад».
Задержка времени включения предназначена для устранения влияния кратковременных колебаний освещённости на работу реле. При отсчёте времени задержки «tзад», зелёный индикатор «СЕТЬ» включается с периодом 0,1с.
Задержка времени отключения реле, устанавливается переключателем «tоткл». Задержка времени отключения предназначена для экономии электроэнергии. При отсчёте времени задержки «tоткл», период частоты включения синего индикатора «ТАЙМЕР» равен 2с. При установке переключателя в положение «∞» отсчёт времени задержки отключения не происходит.
Конструкцией реле предусмотрена функция дистанционной настройки. Выносная кнопка подключается к клеммам «Т1» и «Т2». Максимальная длина линии управления до 50 метров.
По желанию заказчика, возможна поставка выносного фотодатчика. Выносная кнопка подключается параллельно с датчиком к клеммам «Т1» и «Т2».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ ФР-31
Параметр
Ед.изм.
ФР-31
Номинальное напряжение питания
В
АC230 ± 10%
Потребляемая мощность, не более
ВА
2
Уровень освещённости - настраиваемый методом обучения
лк
0,1-500
Длительность задержки срабатывания - 10 положений

5с, 10с, 15с, 20с, 30с, 40с, 1мин, 3мин, 5мин, 10мин
Длительность задержки отключения встроенного таймера 10 положений

∞, 0.5, 1, 1.5, 2, 2.5, 3, 5, 7

Максимальное коммутируемое напряжение
В
400
Максимальный коммутируемый ток при активной нагрузке: АС250В, 50Гц(АС1), DC30В (DC1)
А
30
Максимальная коммутируемая мощность: AC250В 50Гц (AC1)/DC30В (DC1)
Вт
7500/900
Максимальное напряжение между цепями питания и контактами реле
В
АС2000 (50Гц - 1мин)
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

1 замыкающая группа
Степень защиты реле (по корпусу/по датчику)

IP54/IP65
Диапазон рабочих температур (по исполнениям)
0C
-25…+55 (УХЛ4)
-40...+55 (УХЛ2)
Температура хранения
0C
-40 ... +70
Относительная влажность воздуха
%
до 80 (при 250C)
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
82х80х56
Масса
кг
0,2

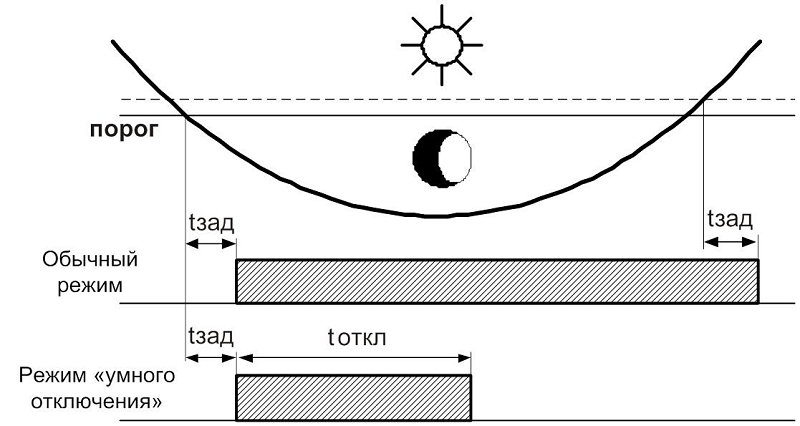

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы ФР-31

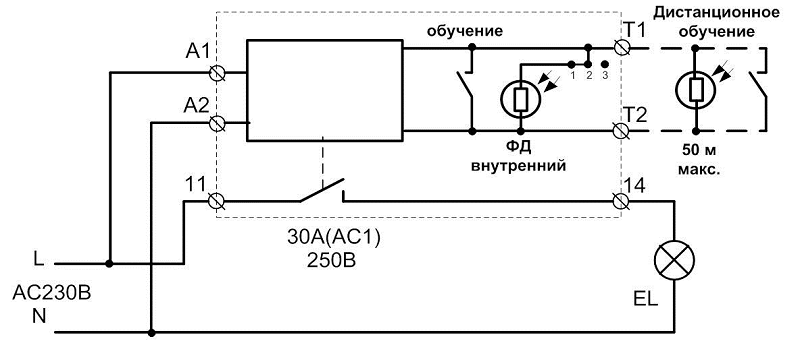

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения ФР-31

ВНИМАНИЕ: Клеммы T1 и Т2 не имеют гальванической развязки с сетью. Во избежание появления опасного потенциала необходимо соблюдать полярность подключения.

На А1 подается L - фаза, на А2 подается N - нейтраль.

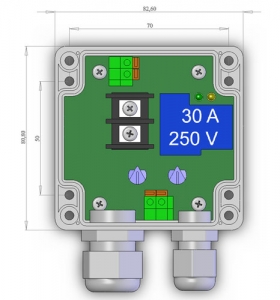

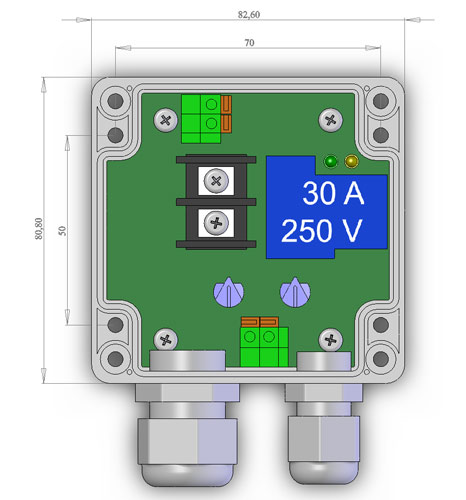

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты 82*80*56

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла

ФР-31 АС230В УХЛ4
ФР-31 АС230В УХЛ2

4640016935796
4640016935789

Руководство по эксплуатации .PDF Скачать V09 05.24
