Реле контроля трехфазного напряжения РКН-3-19-15 симметричная регулировка порогов (5%-25%)

Снят с производства аналог РКН-3-15-15

Реле контроля трехфазного напряжения РКН-3-19-15

РКН-3-19-15 AC230B/АС400В УХЛ4   по запросу

РКН-3-19-15 AC230B/АС400В УХЛ2   по запросу

РКН-3-19-15 AC220В УХЛ2
РАСПРОДАЖА
склад - 4шт.

  • Регулируемый порог на снижение и превышение напряжения (5...25)% Uном
  • Контроль порядка чередования фаз
  • Контроль обрыва фаз
  • Контроль "слипания" фаз
  • Регулируемая задержка срабатывания 0.1 .. 10 сек при снижении и превышении напряжения (5...25)% Uном.

НАЗНАЧЕНИЕ РЕЛЕ

Реле контроля напряжения РКН-3-19-15  предназначено для контроля наличия, «слипания» и порядка чередования фаз в цепях трехфазного напряжения в сетях с заземленной нейтралью, а также  для контроля  снижения  (превышения)  напряжения  ниже (выше)   установленного порога. Технические характеристики реле приведены в таблице.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
номинальное фазное напряжение Uном, 50 Гц 230В
минимальное допустимое фазное напряжение 130 В
максимальное допустимое фазное напряжение 330В
потребляемая мощность, ВА не более 2
пределы регулирования порога срабатывания на снижение и превышение напряжения (5...25)% Uном
погрешность измерения порога срабатывания на снижение и превышение напряжения 2% Uном
погрешность установки порога срабатывания на снижение и превышение напряжения 6%Uном
выключение реле происходит при:

-снижении (превышении) напряжения ниже (выше)  установленного порога

да
-обратном порядке чередования фаз да
"слипании"фаз да
-обрыве одной и более фаз да
гистерезис напряжения срабатывания   0,05 Uном
минимальное напряжение для включения реле, В   0,85 Uном
время срабатывания (пределы регулирования) при снижении (превышении) напряжения ниже (выше) установленного порога, с   от 0,1до 10
время срабатывания  при превышении напряжения 1,3 Uном+/-5% и других неисправностях сети, с   0,1
количество и тип контактов   2 переключающие группы
максимальное коммутируемое напряжение, В   400
максимальная коммутируемая мощность, ВА   1000
максимальное напряжение между цепями питания и контактами реле   АС 2000В, 50 Гц(1 мин)
максимальный коммутируемый ток при активной нагрузке АС 250В, 50 Гц
DC 30B (DC1)
электрическая износостойкость, циклов не менее   100000
механическая износостойкость, циклов не менее   10х106
степень защиты реле по корпусу IP40
по клеммам IP20
климатическое исполнение   УХЛ4
диапазон рабочих температур   -250,,,,+550С
температура хранения   -400,,,,+600С
относительная влажность воздуха   до 80% при 250С
режим работы   круглосуточный
габаритные размеры   17,5х90х63 мм
масса , кг   не более 0,2 кг
рабочее положение в пространстве   произвольное

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков  необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены регулятор порога на снижение и превышение напряжения, регулятор времени срабатывания, а также  зеленый индикатор включения питания «U» и желтый индикатор срабатывания встроенного исполнительного реле «R».

УСЛОВИЯ ЭКСПЛУАТАЦИИ РЕЛЕ

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9.8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99

РАБОТА РЕЛЕ

При подаче на реле трехфазного напряжения  включается зеленый индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается встроенное исполнительное реле, при этом горит желтый индикатор «R», контакты 11 - 12, 21 - 22 разомкнуты, а контакты 11 - 14, 21 - 24 замкнуты. При снижении (превышении) напряжения ниже (выше) установленного значения или при возникновении других неисправностей сети реле выключается через время t, установленное  регулятором времени срабатывания. Если значение напряжения превысит порог 130% Uном  реле выключится без отсчета времени срабатывания t. После устранения неисправности в сети  исполнительное реле включится. Работа реле представлена на диаграммах работы , где t - установленная выдержка времени. Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1,L2,L3 и нулевой провод к клемме N.

ДИАГРАММЫ РАБОТЫ РЕЛЕ

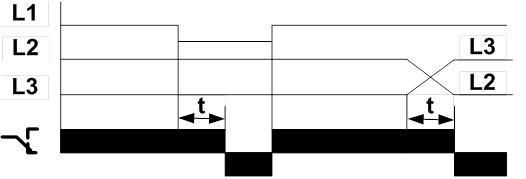

КОНТРОЛЬ ОБРЫВА И ПОРЯДКА ЧЕРЕДОВАНИЯ ФАЗ

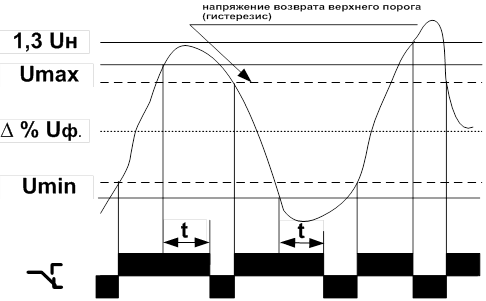

КОНТРОЛЬ НАПРЯЖЕНИЯ РЕЛЕ

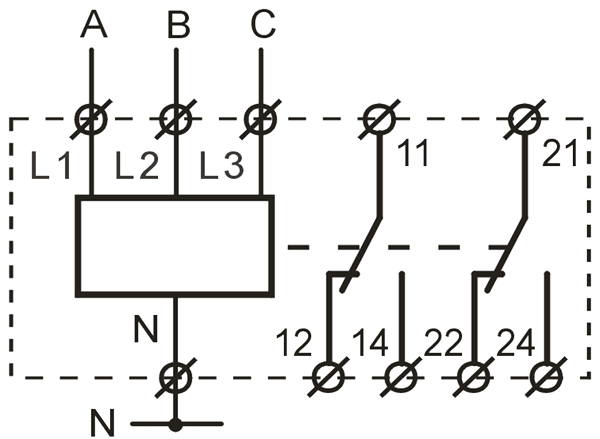

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ



5А 250В (АС1) 400V max

Подключение нулевого провода к клемме N обязательно!

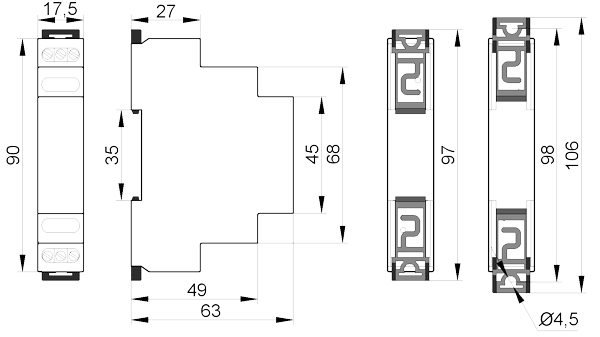

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ


ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РКН-3-19-15 AC230B/АС400В УХЛ4 4640016934010  Скачать 25.07.2014
РКН-3-19-15 AC230B/АС400В УХЛ2 4640016934003  Скачать 25.07.2014
