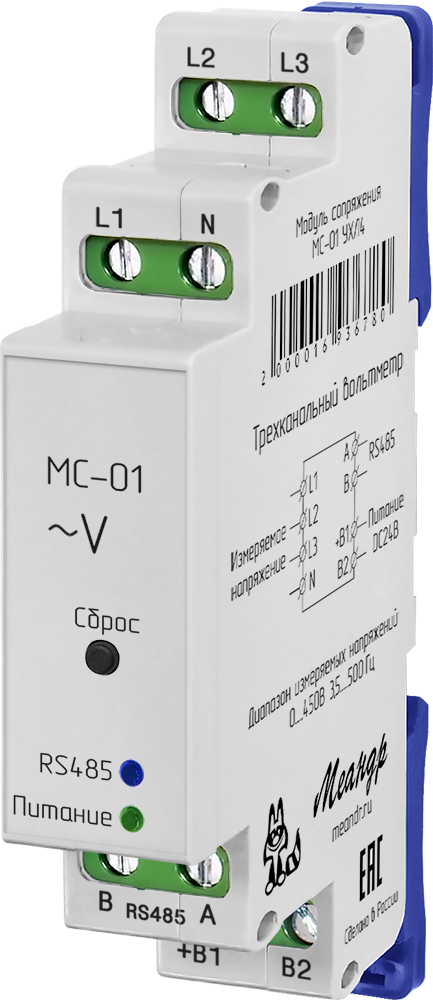

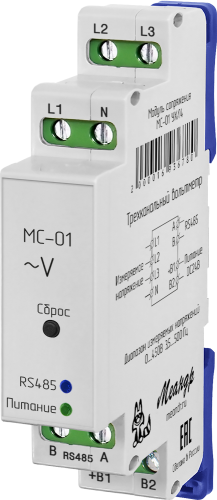

Модуль сопряжения МС-01 Трёхканальный вольтметр
 |
- Измерение 3 напряжений относительно общей точки
- Измерение 3-фазного напряжения
- Определение чередования фаз
- Измерение угла между фазами
- Измерение частоты переменного напряжения
НАЗНАЧЕНИЕ
Модуль сопряжения МС-01 (далее устройство) предназначено для измерения 3 напряжений относительно общей точки. Результат измерений может быть считан устройством управления (программируемым логическим контроллером, панелью оператора, ПК) по протоколу Modbus RTU по интерфейсу RS485.
Диапазон измеряемых напряжений: AC 0...450В 3,5...500 Гц или DC0...450В.
КОНСТРУКЦИЯ
Устройство выпускаются в унифицированном пластмассовом корпусе. Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами (см. рис. 3 паспорта изделия). Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.
На лицевой панели устройства расположены:
-
Кнопка Сброс (обозначалась как "АДРЕС" до Марта 2023).
-
Индикатор RS485, синий. Мерцает при передаче данных устройством.
-
Индикатор U, зелёный. Светится при наличии питания.
Устройство содержит 3 идентичных канала измерения напряжения: клеммы L1, L2, L3. Измерение происходит относительно клеммы N.
ПОДКЛЮЧЕНИЕ

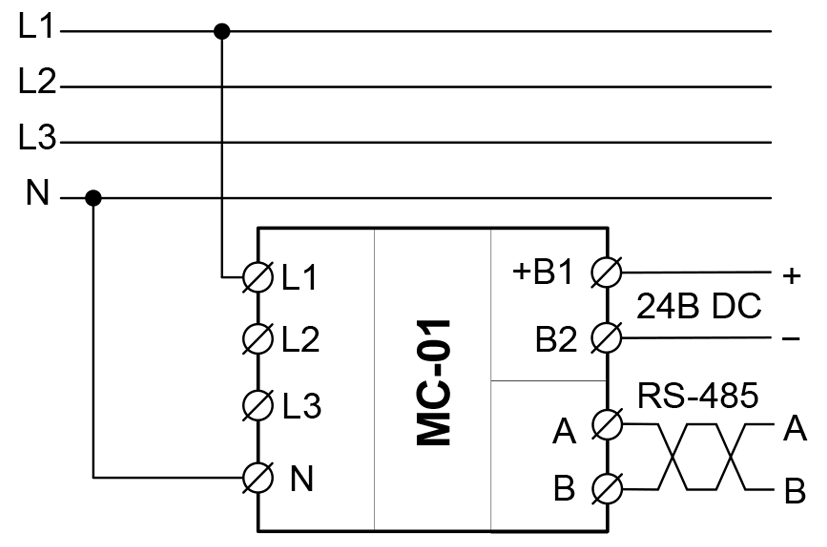

Примеры схем подключения представлены на рис. ниже. Расположение клемм так же на рис. ниже данного раздела .
Питание: +B1, B2 (DC24).
Питание: +B1, B2 (DC24).
Клемма +B1 подключается к + источника питания. Питание устройства гальванически развязано от остальных цепей.
Измерительные входы: L1, L2, L3.
Напряжение измеряется относительно клеммы N.
Измерительные входы: L1, L2, L3.
Напряжение измеряется относительно клеммы N.
Шина RS-485: А, В.
Подключать соблюдая требования стандарта RS-485.
Подключать соблюдая требования стандарта RS-485.

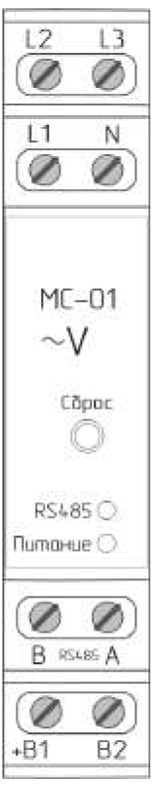

| Примеры схем подключения | Расположение клемм | |
 |
 |
 |
ИЗМЕРЕНИЕ
Устройство непрерывно измеряет напряжение по текущим настройкам. Настройки определяются значением соответствующих регистров Modbus (см. табл. 2 руководства по эксплуатации). После окончания измерения его результаты записываются в соответствующие регистры, счетчик измерений входа/канала увеличивается.
Измерения производятся в 2 режимах, определяемыми значением регистра R103 (здесь и далее префикс R означает ссылку на соответствующий регистр по таблице 2 руководства по эксплуатации). Режимы устанавливается по каждому каналу отдельно.
Измерения производятся в 2 режимах, определяемыми значением регистра R103 (здесь и далее префикс R означает ссылку на соответствующий регистр по таблице 2 руководства по эксплуатации). Режимы устанавливается по каждому каналу отдельно.
Режим 0: По периодам. Режим используется для измерения переменного напряжения
Производится измерение:
-
Напряжение;
-
Частоты на входах напряжения (по каждому входу отдельно);
-
Углов фаз входов L2, L3 относительно L1;
-
Определяется чередование фаз измерительных входов по напряжению;
-
Считается количество измерений на входах напряжения (по каждому входу отдельно).
Длительность измерения фиксирована: ~0,3 сек.
Режим 1: По времени усреднения. Режим используется для измерения напряжения любой формы с устанавливаемым временем усреднения.
Производится измерение:
-
Напряжение
-
Считается количество измерений на входах напряжения (по каждому входу отдельно).
Время усреднения устанавливается в регистре R104 (от 1 до 100 сек). Может использоваться для измерения напряжения на выходе тиристорного регулятора, работающего в числоимпульсном режиме. Измерение происходит без синхронизации с сетевым напряжением в течение Tизм.
ВНИМАНИЕ!
Первый результат после смены режима может быть недостоверным. Рекомендуется перезагружать устройство после смены режима.
РЕГИСТРЫ MODBUS
|
Адрес (dec)
|
Описание
|
Доступ
|
|
100
|
Адрес устройства (1–247, по умолчанию 1) 1), 2)
|
RW
|
|
101
|
Код скорости порта: 1), 2)
0 — 9600 бит/сек, 1 — 14400, 2 — 19200 (по умолчанию), 3 — 28800, 4 — 38400, 5 — 57600,
6 — 76800, 7 — 115200
|
RW
|
| 102 | Контроль чётности (0 — None, 1 — Even, 2 — Odd, по умолчанию 1 — Even) 2) | RW |
|
103
|
Режим измерения: 2)
0 — по периодам (по умолчанию)
1 — по времени установленному в регистре 104
Выбирается индивидуально для каждого входа
Пример:
0b101 – 1-й и 3-й входы по времени, 2-й по периодам
0b111 – все входы по времени
|
RW
|
|
104
|
Время усреднения (1–100, по умолчанию 3, дискрет 1 c)
|
RW
|
|
105
|
Флаг «ошибка записи конфигурации» (0 — нет ошибки, 1 — есть ошибка) 3)
|
RW
|
|
201
|
Счетчик измерений входа L1 (0–65535)
|
R
|
|
202
|
Напряжение входа L1 (дискрет 1 В)
|
R
|
|
203
|
Частота входа L1 (дискрет 0,1 Гц)
|
R
|
|
204
|
Счетчик измерений входа L2 (0–65535)
|
R
|
|
205
|
Напряжение входа L2 (дискрет 1 В)
|
R
|
|
206
|
Частота входа L2 (дискрет 0,1 Гц)
|
R
|
|
207
|
Счетчик измерений входа L3 (0–65535)
|
R
|
|
208
|
Напряжение входа L3 (дискрет 1 В)
|
R
|
|
209
|
Частота входа L3 (дискрет 0,1 Гц)
|
R
|
|
300
|
Чередование (только для режима «по периодам»):
0 — нет чередования (угол > 140 либо < 100)
1 — прямое чередование
2 — обратное чередование
|
R
|
|
302
|
Сдвиг L2 относительно L1 (дискрет 1°)
|
R
|
|
303
|
Сдвиг L3 относительно L1 (дискрет 1°)
|
R
|
| Регистры множителя / делителя входов (1–65535, по умолчанию 1) 2) | ||
| 1201 | Множитель входа L1 | RW |
| 1202 | Делитель входа L1 | RW |
| 1204 | Множитель входа L2 | RW |
| 1205 | Делитель входа L2 | RW |
| 1207 | Множитель входа L3 | RW |
| 1208 | Делитель входа L3 | RW |
|
65520
|
ID устройства — H0300
|
R
|
|
65521
|
Версия программы устройства (Major.Minor). Старший байт (MSB) — мажорная версия, младший байт (LSB) — минорная.
|
R
|
1) Записанный параметр действует после сброса питания.
2) Значение сохраняется в энергонезависимой памяти.
3) Устанавливается устройством при попытке записи недопустимой конфигурации. Сброс производится записью 0 в этот регистр.
Все регистры имеют тип Holding Register. Функция чтения 0х3. Функции записи 0х6, 0х10. Формат данных unsigned int16. Во всех регистрах по умолчанию 1, макс 65535.
ПАРАМЕТРЫ ПОРТА MODBUS RTU
|
Режим Modbus
Количество битов данных
Четность
Стартовых бит
Стоповых бит
Скорости передачи
Адрес устройства Modbus
|
Slave
8
Even
1
1
Определяется R100
Определяется R101
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр
|
Ед. Изм.
|
Значение
|
|
Номинальное напряжение питания
|
В
|
DC 24
|
|
Диапазон напряжения питания
|
В
|
DC 22 ... 26
|
|
Мощность потребления, не более
|
Вт
|
1
|
|
Гальваническая развязка
|
|
Питание - RS485
измерительные входы |
|
Каналов измерения
|
шт
|
3
|
|
Тип измеряемого значения напряжения
|
|
Действующее (true RMS)
|
|
Максимально допустимое напряжение входов L1, L2, L3 относительно N, не более
|
В
|
AC450 / DC450
|
|
Максимально допустимое напряжение между входами L1, L2, L3, не более
|
В
|
AC450 /DC450
|
|
Период измерения режим 0
|
сек
|
0.3
|
|
Период измерения режим 1
|
сек
|
1, 2, ..., 100
|
|
Диапазон измеряемых напряжений
|
В
|
AC/DC 0 ... 450
|
|
Погрешность измерения напряжения, не более
|
В
|
±1%±1В (AC 45...65Гц)
±2%±2В (AC в остальном диапазоне)
±2 % ±3 В (DC)
|
|
Диапазон измеряемых частот
|
Гц
|
3.5 … 500.0
|
|
Погрешность измерения частоты, не более
|
Гц
|
±0.1%±0.1 (AC 45...65Гц)
±0.2%±0.2 (в остальном диапазоне)
±0,2 % ±0,2 (АС, в остальном диапазоне)
|
|
Диапазон измерения между фазами угла относительно L1
|
|
|
|
для L2
|
°
|
100...140
|
|
для L3
|
°
|
220...280
|
|
Погрешность измерения угла между фазами, не более
|
|
±1 % ±2° (AC 45...65 Гц)
±2 % ±4° (АС 65...100 Гц)
|
|
Определение чередование фаз
|
|
прямое, обратное
|
|
Сопротивление Вход (L1, L2, L3) - N, не менее
|
МОм
|
1.5
|
|
Сопротивление Вход (L1, L2, L3, N) - RS-485 (A, B), не менее
|
МОм
|
1.0
|
|
Максимально допустимое напряжение: измерительных входов - RS485, не более
|
В
|
500
|
|
Интерфейс
|
|
RS-485
|
|
Протокол
|
|
Modbus RTU
|
|
Скорость передачи данных
|
бит/с
|
9600, 14400, 19200, 28800, 38400Б 57600, 76800, 115200
|
|
Встроенный терминатор линии
|
|
отсутствует
|
|
Время готовности, не более
|
мс
|
600
|
|
Электрическая прочность изоляции
|
||
|
Электрическая прочность изоляции: Питание - Входы (L1, L2, L3) и Питание - RS-485 (A, B), не менее
|
В
|
DC 1000
|
|
Максимально допустимое напряжение: Входы (L1, L2, L3, N) - RS-485 (A, B), не более
|
В
|
AC 1000
|
|
Тип клемм
|
|
винтовые
|
|
Сечение подключаемых к клеммам проводников, не более
|
мм2
|
2.5
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
|
УХЛ4, УХЛ2
|
|
Диапазон рабочих температур
|
°С
|
25…+55 (УХЛ4)
-40…+55 (УХЛ2) |
|
Температура хранения
|
°С
|
-40…+70
|
|
Относительная влажность, не более
|
|
80%
|
|
Высота над уровнем моря (при 25 °С), не более
|
м
|
2000
|
|
Степень защиты по корпусу по ГОСТ 14254-96
|
|
IP40
|
|
Степень защиты по клеммам по ГОСТ 14254-96
|
|
IP20
|
|
Режим работы
|
|
круглосуточный
|
|
Рабочее положение в пространстве
|
|
произвольное
|
|
Габаритные размеры
|
мм
|
18 x 93 x 62
|
|
Масса нетто / брутто, не более
|
кг
|
0.050/0.065
|

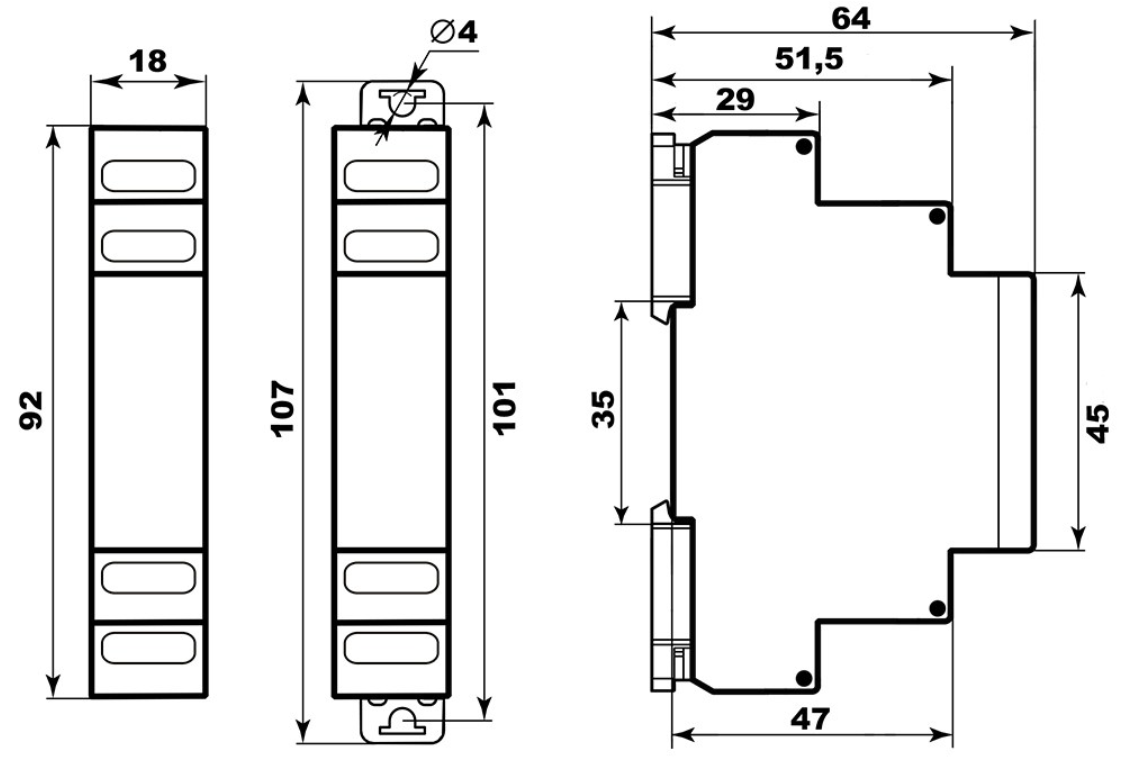

ГАБАРИТНЫЕ РАЗМЕРЫ МС-01

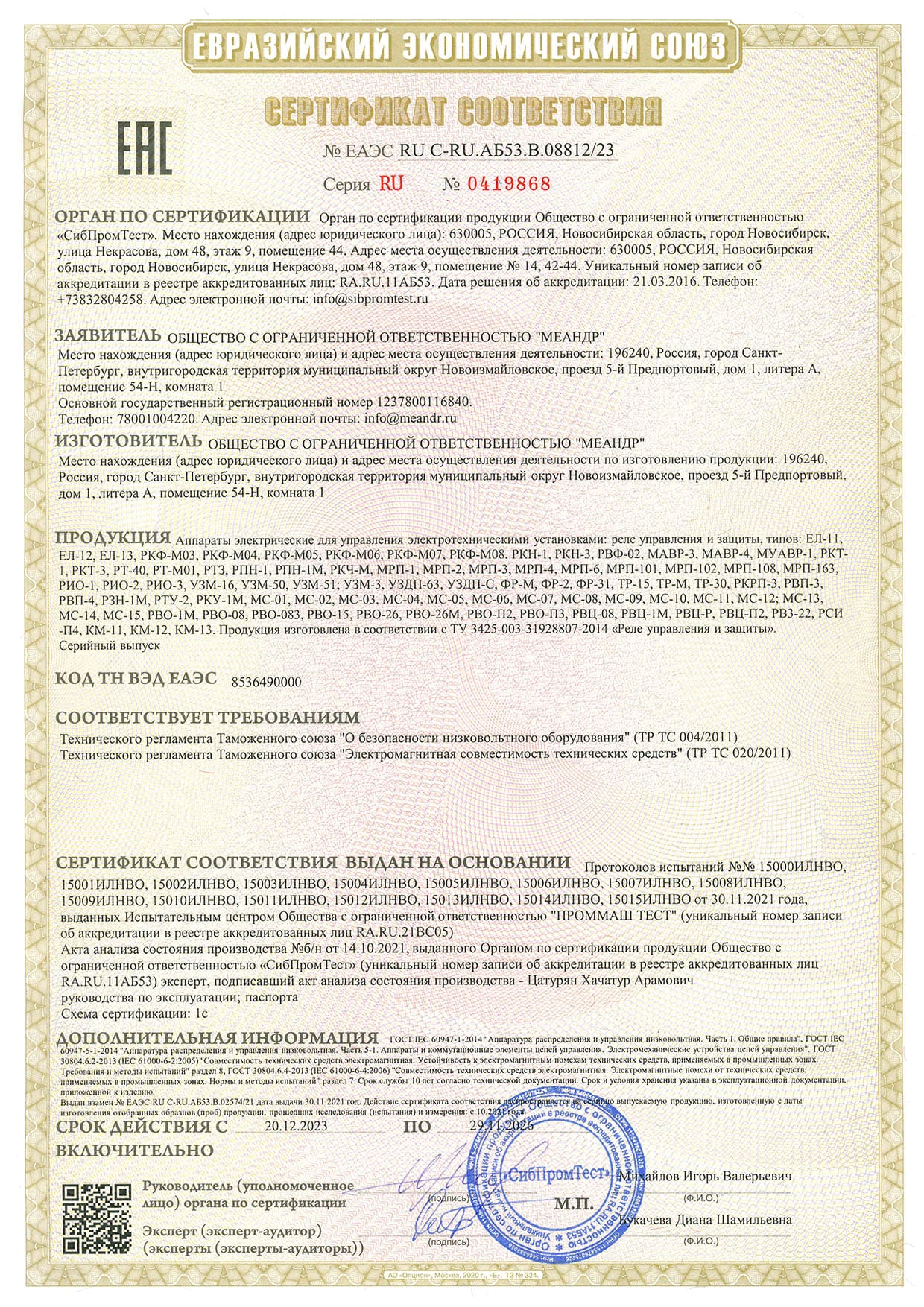

Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
|
Наименование
|
Заказной код
(артикул)
|
Наименование файла
|
Файл для скачивания
|
Дата файла
|
|
МС-01 УХЛ2
МС-01 УХЛ4 |
4680626991621
4680626991638 |
Руководство по эксплуатации
|
PDF Скачать v08
PDF Скачать v07
|
09.26
|
|
10.25
|
||||
|
3D модель
|
10.25
|
Пример записи для заказа:
Модуль согласования МС-01 УХЛ4, где:
МС-01 — название изделия, УХЛ4 — климатическое исполнение
МС-01 — название изделия, УХЛ4 — климатическое исполнение
Комплект поставки: Модуль согласования — 1 шт. Руководство — 1 экз. Коробка — 1 шт.
Гарантийный срок изделия — 24 месяца с момента передачи потребителю (продажи). Полная оферта сервисной службы: https://meandr.ru/garant
