Корпус модульный на DIN рейку 152 (пластиковый, 1 модуль)
|
| Корпус 152 | купить | 185.00 руб. с НДС |

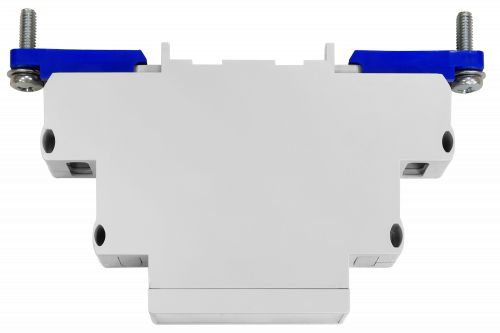

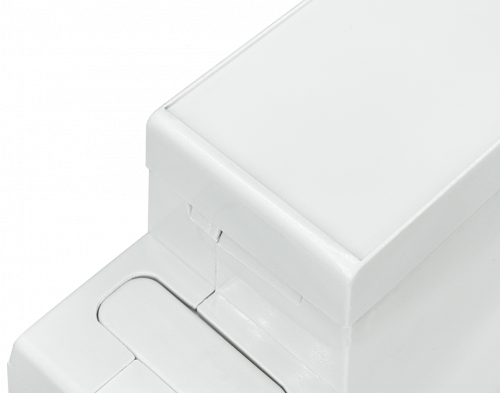

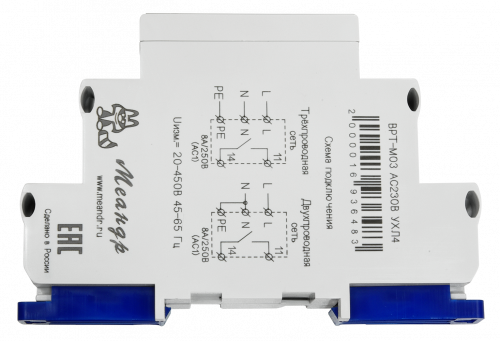

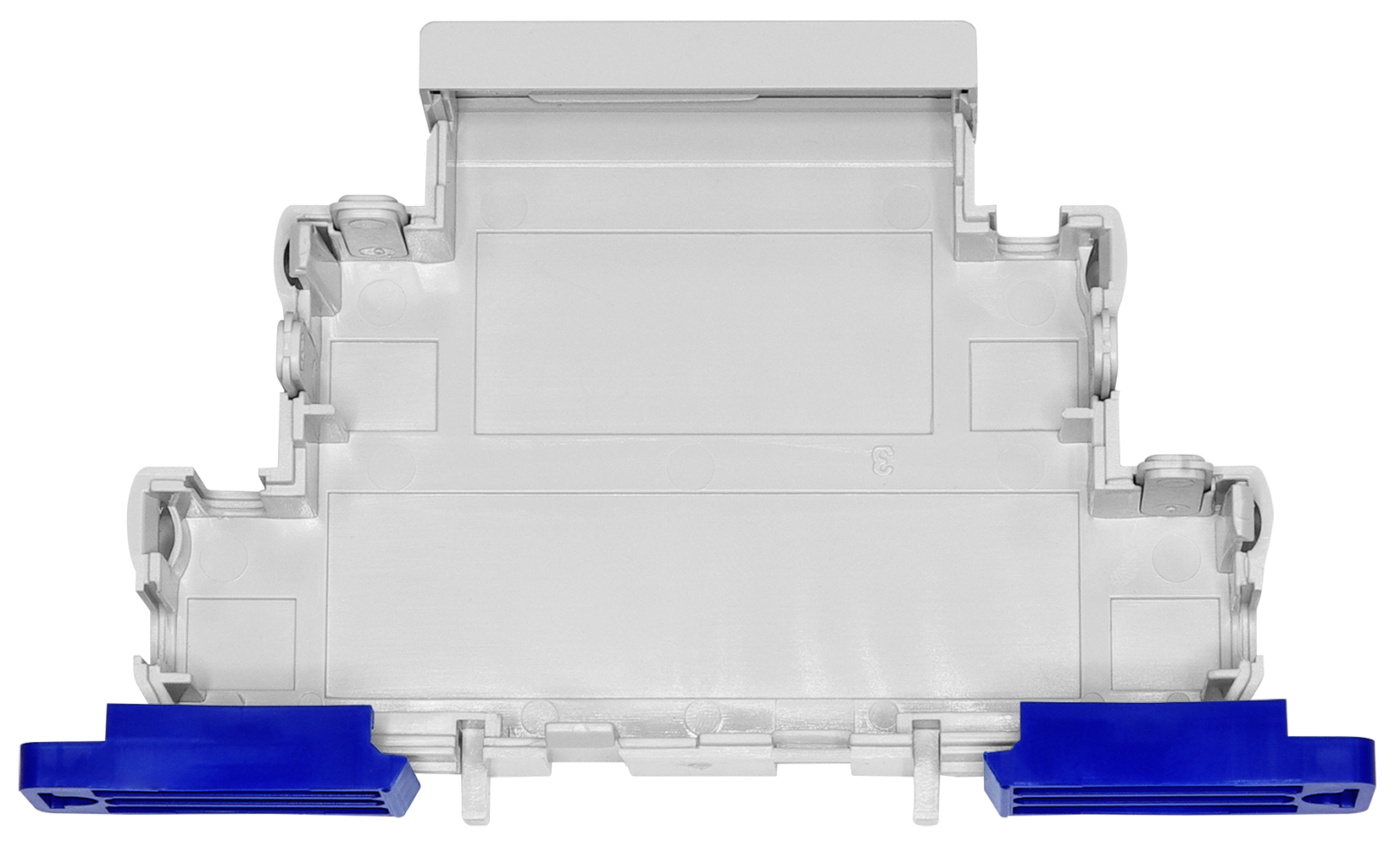

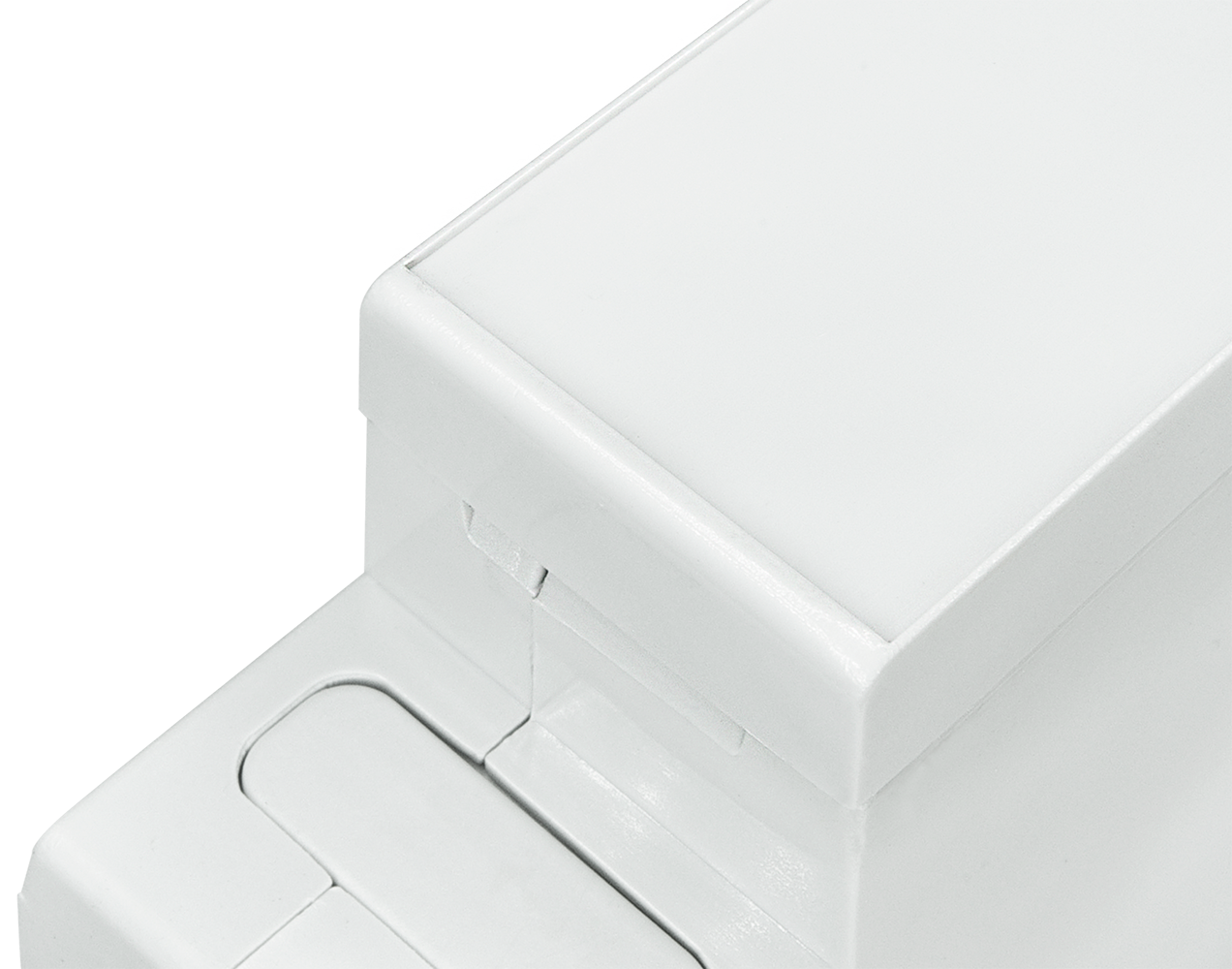

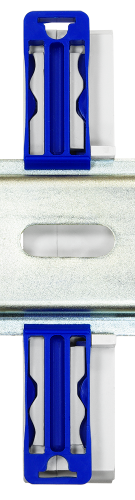

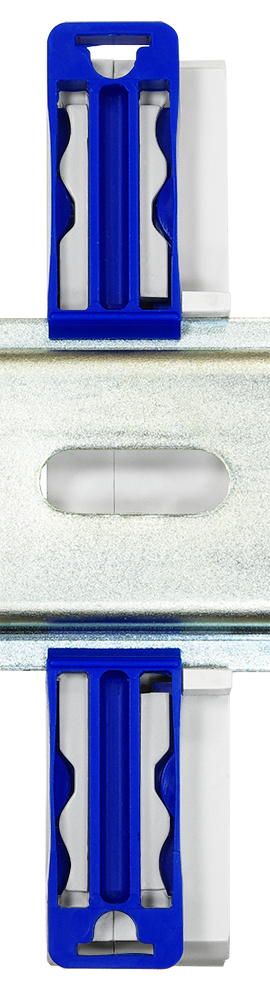

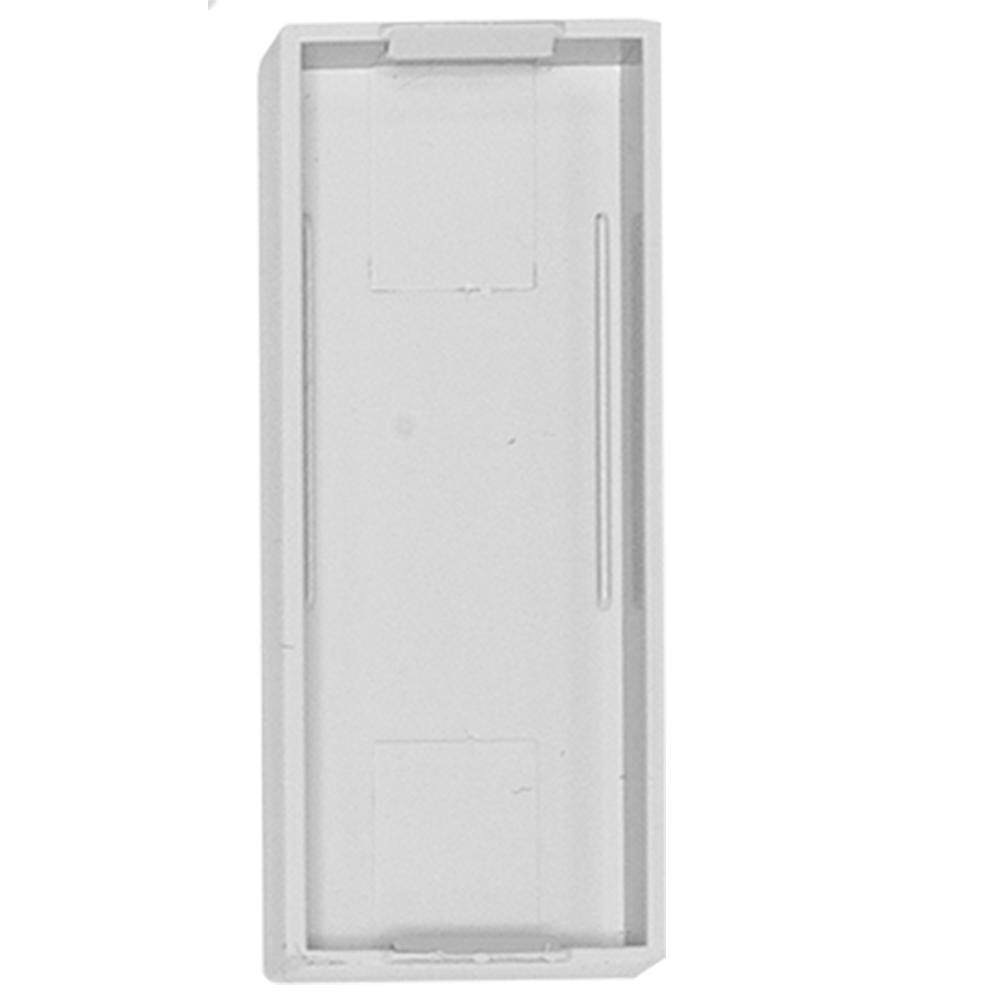

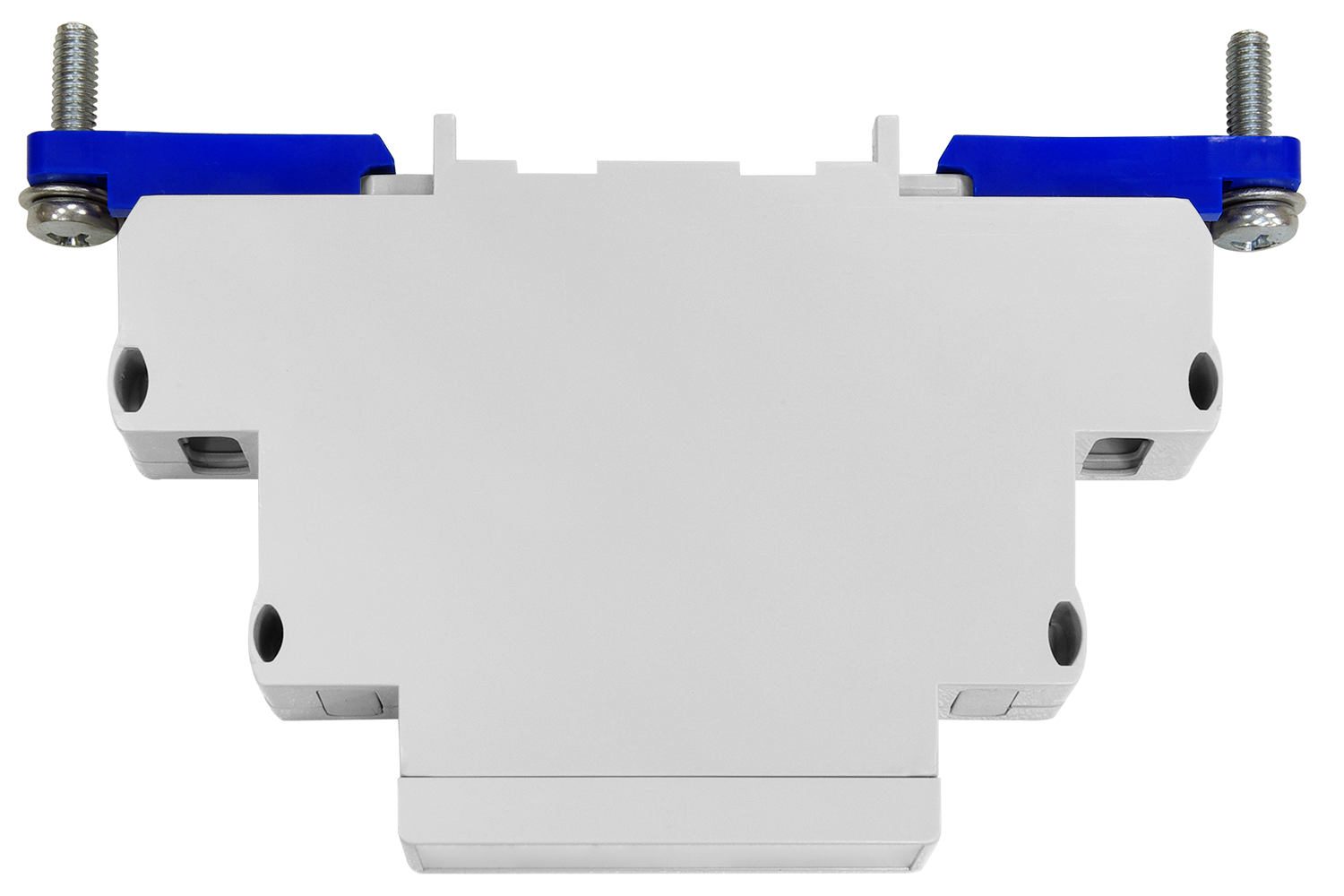

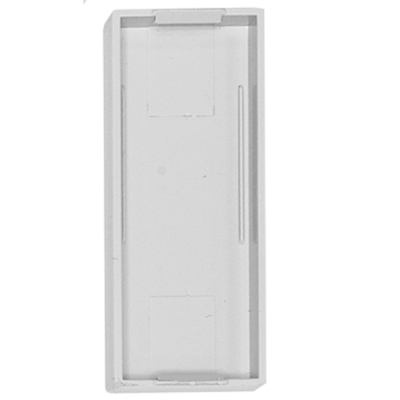

Корпус 152 - это второе поколение одномодульного пластикового корпуса (в соответствии с международным стандартом DIN 43-880) для электронной аппаратуры (РЭА). Глубокая модернизация корпуса 151 позволила доработать узлы крепления (изменен конструктив фиксаторов, они фиксируют дополнительно боковины корпуса), лицевую панель (теперь она выполнена в виде крышки, которая служит дополнительным креплением боковин корпуса, а технологическое углубление с лицевой части позволяет использовать шильды / наклейку, что более технологично и эстетично) и замки на боковинах (изменено место и конструктив фиксирующих элементов).

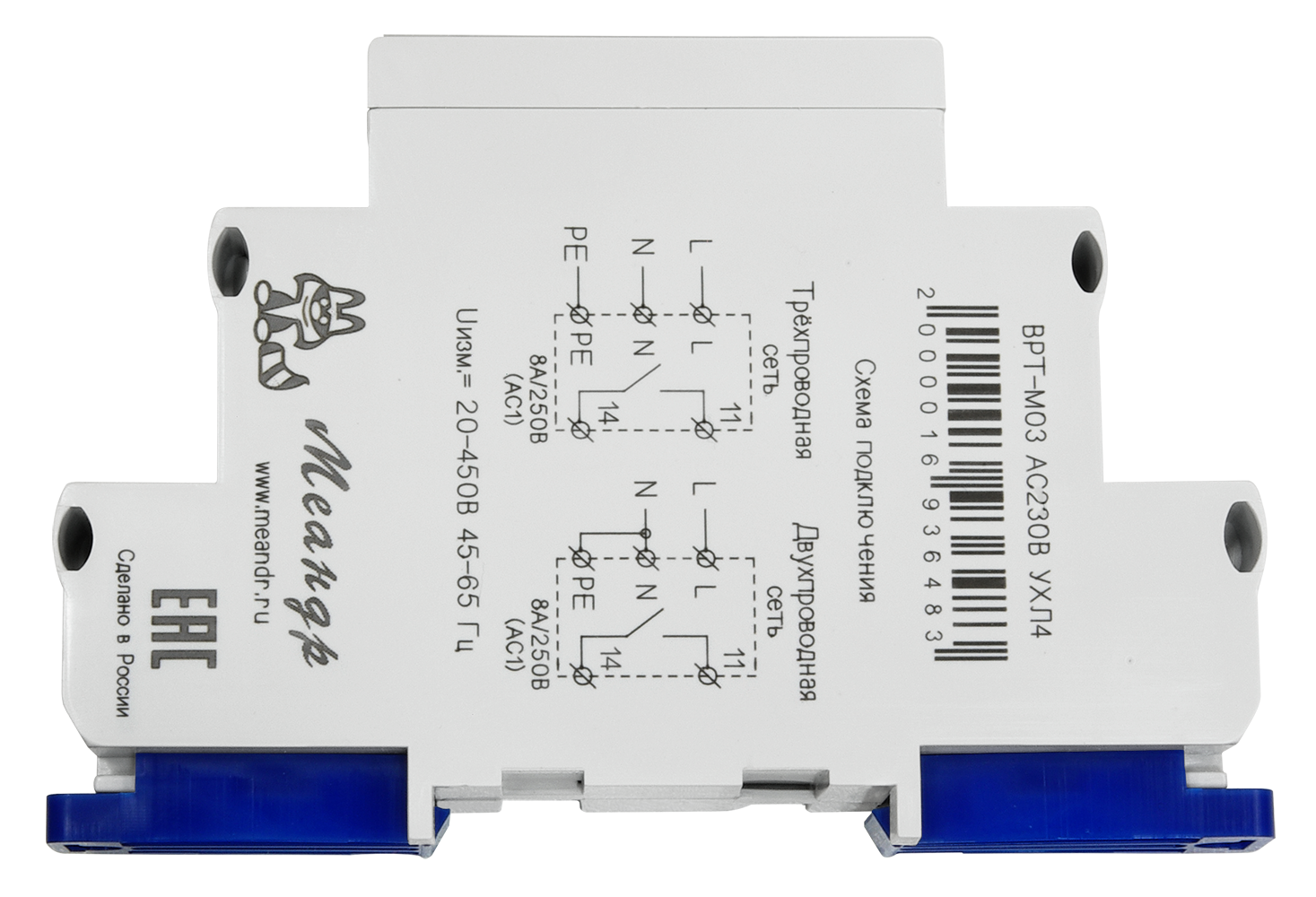

Основные преимущества остались без изменений: безвинтовая сборка, удобный монтаж при сборке готовых устройств, полный доступ к плате и элементам благодаря продольной половинчатой структуре корпуса, пластик легко прожигается маркировочными лазерами и легко маркируется тампонной печатью, материал ABS пластика не маркий светло серого цвета (RAL7035) со специальными добавками благодаря которым достигается класс горючести V0, самозатухающий пластик (не поддерживает горение). Широкий диапазон эксплуатационных температур (от −40 °C до +70 °C).

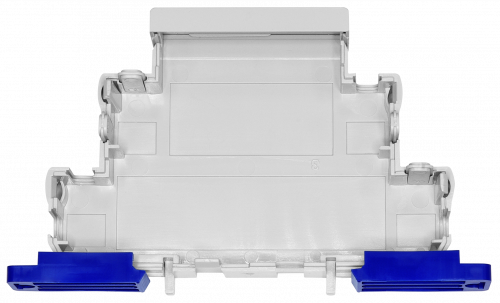

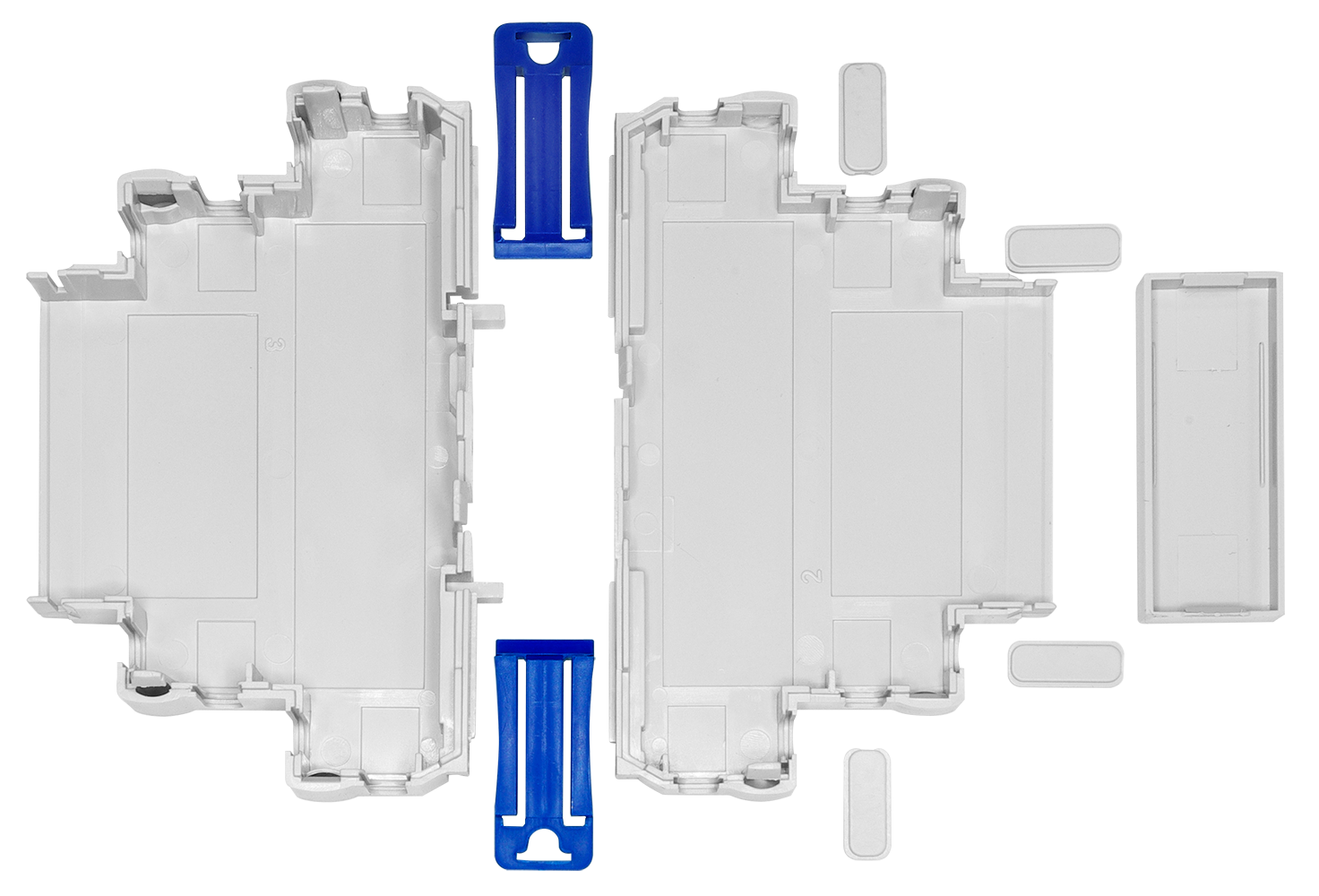

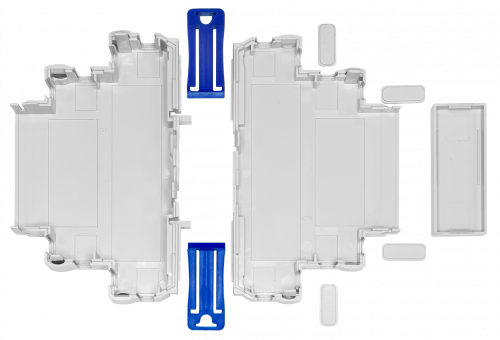

Корпус состоит из: боковины - 2 шт. (разной ширины), лицевая панель - 1 шт (крышка глухая), фиксаторы - 2 шт., заглушки - 4 шт (вставки для закрывания отверстий под клеммы).
Так же к корпусу можно приобрести дополнительные аксессуары (приобретаются отдельно):
 |
Ручка для регулировки потенциометров с сечением вала шестигранник. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.
|
 |
Ручка для регулировки потенциометров с сечением вала крест. Подходит для большинства потенциометров, регулировка как плоской отверткой, так и в ручную.
|
 |
Отдельная (дополнительная) позиция для обеспечения оперативной замены при повреждениях, возникших в процессе механической обработки (фрезеровка) или маркировки, для минимизации простоев оборудования и сохранения сроков поставки готовых изделий. |
 |

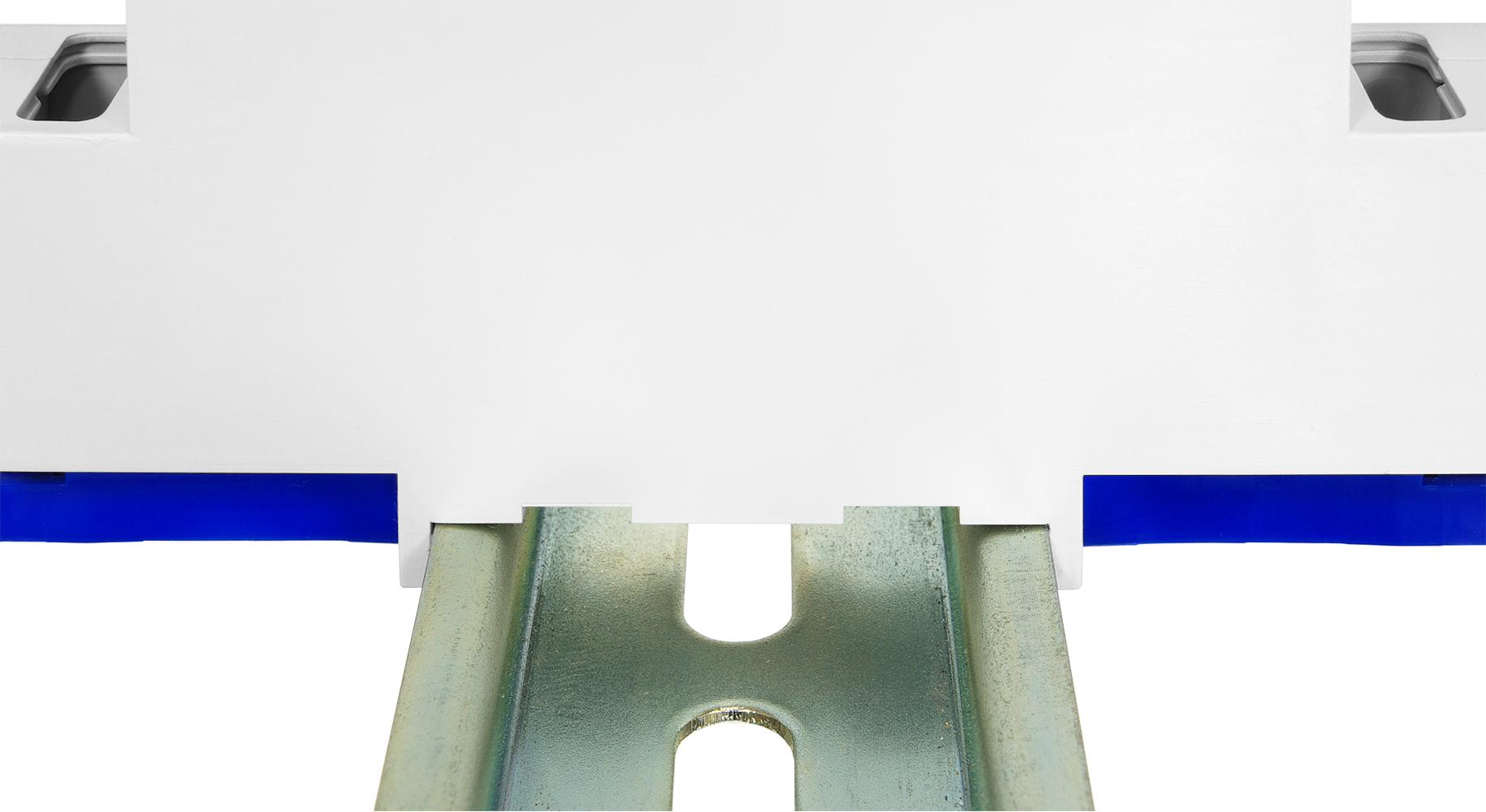

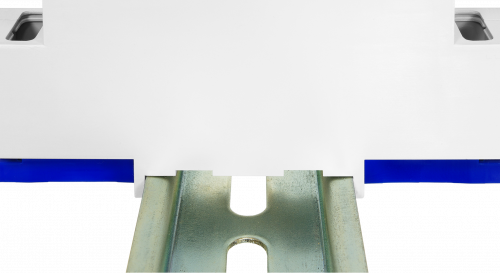

Набор КИТ-152 - это универсальный набор деталей для макетирования и проектирования изделий РЭА. Материал корпуса - ABS пластик светло серого цвета (RAL7035). Крепление корпуса на DIN рейку или на ровную поверхность. Класс горючести V0, самозатухающий пластик.
Комплект поставки
1. Крышка - 1 шт.
2. Половина корпуса 6 мм - 1 шт.
3. Половина корпуса 11 мм - 1 шт.
4. Заглушки - 4 шт.
5. Замки (фиксаторы) - 2 шт.
6. Клеммы - 4 шт.
7. Плата - 1 шт.
8. Соединители штыревые - 1 шт.
9. Инструкция - 1 экз.
10. Пакет - 1 шт.
|

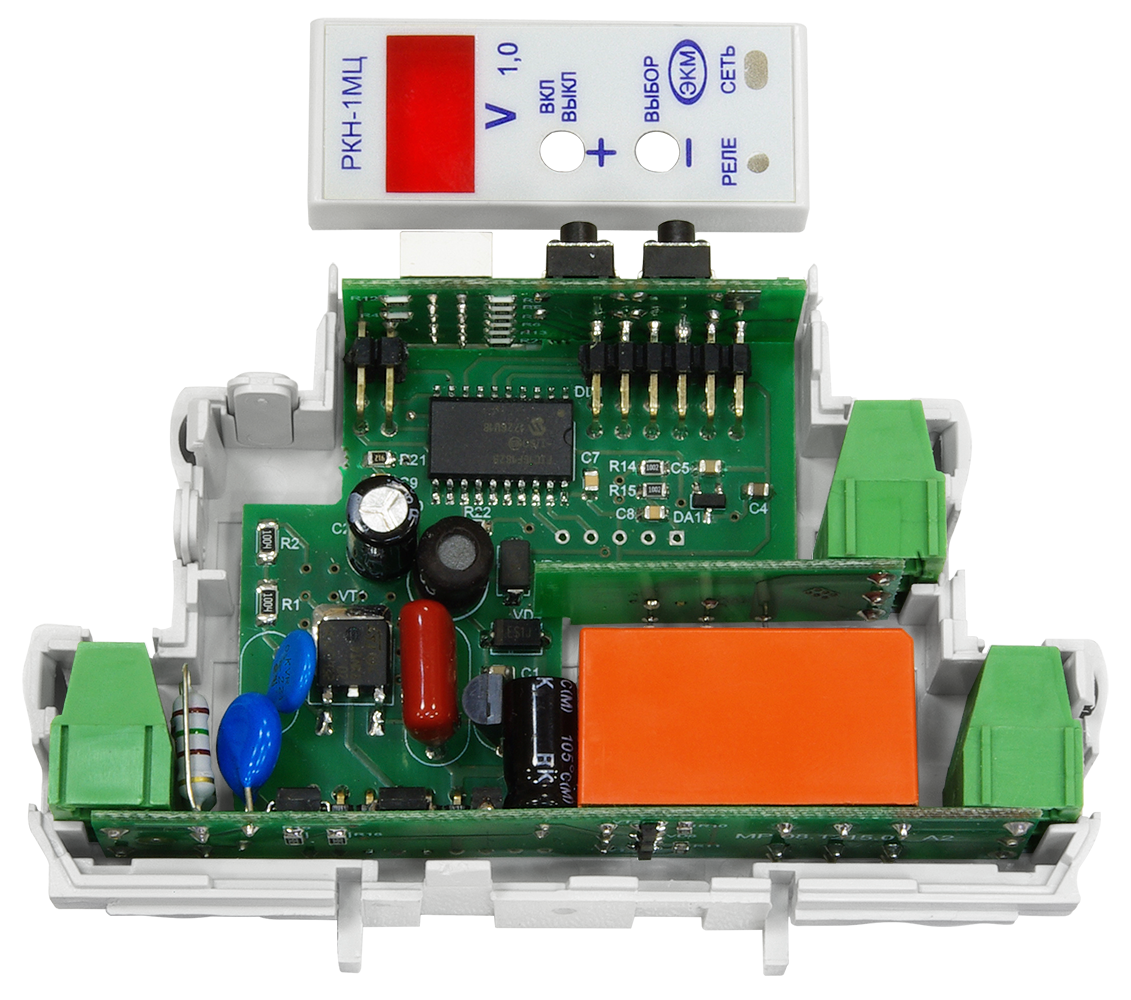

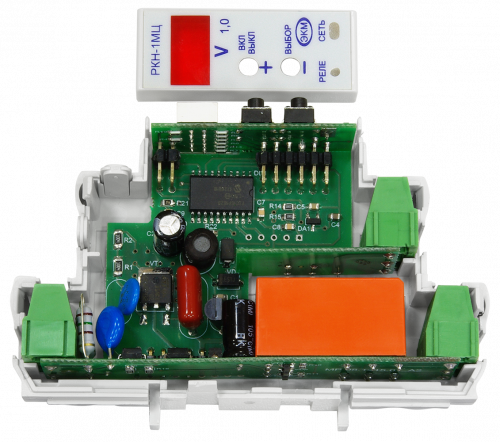

Корпус 152 имеет отверстия для установки 4-х клемных блоков 2-х контактных (шаг 7.5мм или 7.61мм) или 3-х контактных (шаг 5мм или 5.08мм), при необходимости верхние отверстия под клеммы можно закрыть заглушками, лицевая панель так же съёмная.
ТУ 3464-010-31928807-2014
| Наименование | Наименование файла | Файл для скачивания | Дата файла |
| Корпус 152 | габаритные и установочные размеры | PDF Скачать v02 | 10.2021 |
| 3D модель | STEP Скачать v01 | 05.2021 | |
| Отказное письмо | PDF Скачать | 07.2025 | |
| Паспорт на используемый огнестойкий АБС-пластик (гранулы) | PDF Скачать | 01.2026 |
