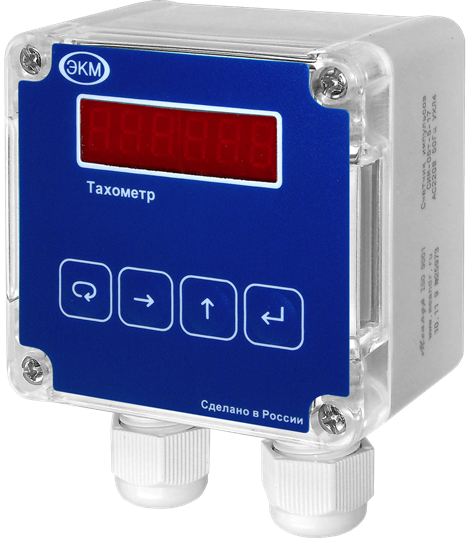

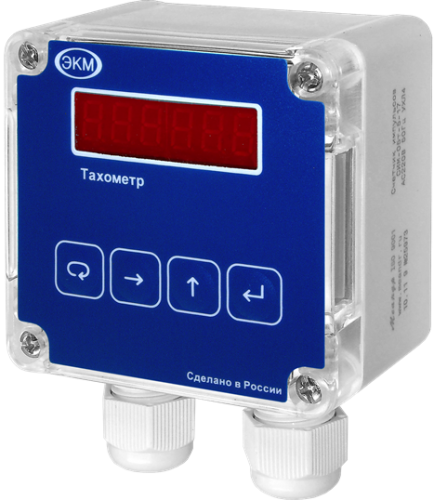

Тахометр СИМ-05т-3-17, управление нагрузкой двумя встроенными реле, определение направления вращения двигателя

CИМ-05т-3-17 АС230В УХЛ4 стандарт по запросу

спец.изделие 3508.00 руб. с НДС


  • Напряжение питания АС230В
  • Измерение скорости об/мин и определение направления вращения двигателя
  • Отображение величины скорости до тысячных долей
  • Может использоваться в режиме расходомера
  • Подсчёт времени работы двигателя и количества пусков
  • Управление нагрузкой двумя встроенными реле
  • Сохранение результатов счета времени при отключении питания
  • Тахометр имеет встроенный аппаратный не настраиваемый предделитель на 32. Время между импульсами в 32 раза больше, чем частота импульсов на входе.

 ВНИМАНИЕ: Счётчик предназначен для технологического контроля наработки оборудования. Счётчик не предназначен для коммерческого учёта. Для работы счётчика необходимо подавать входные импульсы на входы Сч1 и Сч2 (работает только при подключении двух датчиков)

НАЗНАЧЕНИЕ ТАХОМЕТРА
 Счётчик импульсов (тахометр) СИМ-05т-3-17 предназначен для измерения и отображения на цифровом индикаторе скорости вращения вала двигателя в об/мин и направления вращения, а также для подсчёта суммарного времени вращения двигателя (время наработки) и числа включений (количество пусков). Когда скорость вращения двигателя становится равной нулю, подсчёт времени наработки приостанавливается. Результаты сохраняются в энергонезависимой памяти прибора при отключении электропитания. Время хранения информации не ограничено. Счётчик может использоваться также в качестве расходомера.

КОНСТРУКЦИЯ ТАХОМЕТРА
 Счётчик монтируется на ровную поверхность. Материал корпуса – ударопрочный полистирол. На лицевой панели расположены четыре кнопки управления и шестиразрядный индикатор. У счётчика снизу расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки счётчика необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса поверхности. По желанию заказчика возможна поставка счётчика с креплением на DIN-рейку.
 В качестве внешних устройств могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход или сухой контакт. Подключение датчиков с различными типами выходов показано на рисунке ниже.

Подключение датчиков различных типов

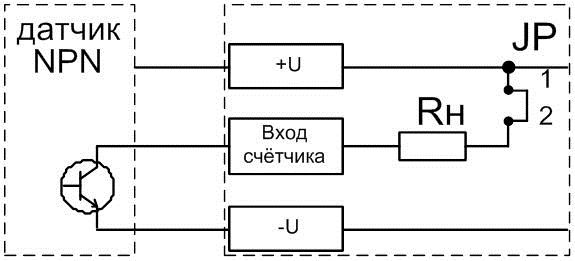

Подключение датчика типа NPN к СИМ-05т-3-17

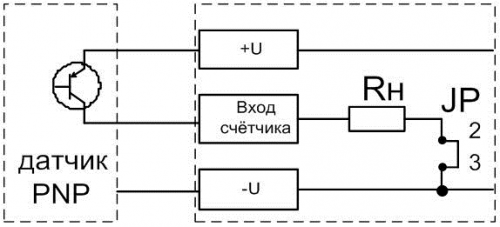

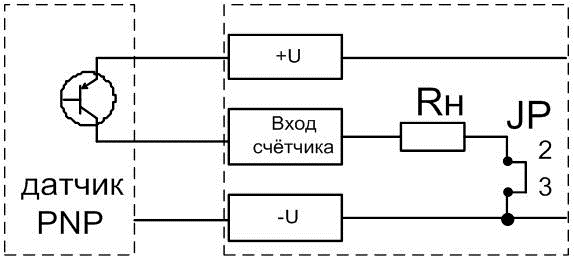

Подключение датчика типа PNP к СИМ-05т-3-17

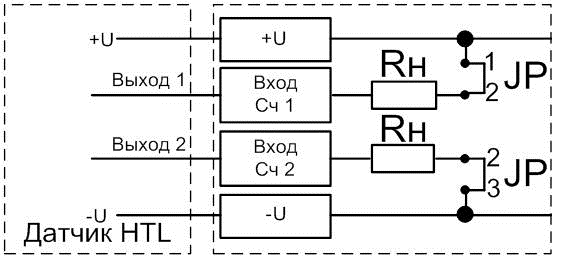

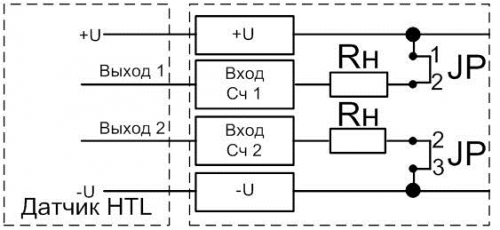

Подключение датчика типа HTL к СИМ-05т-3-17

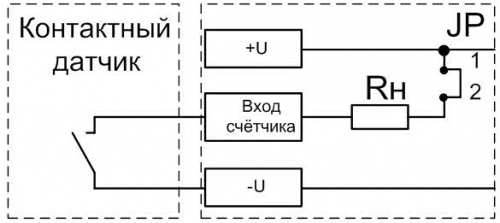

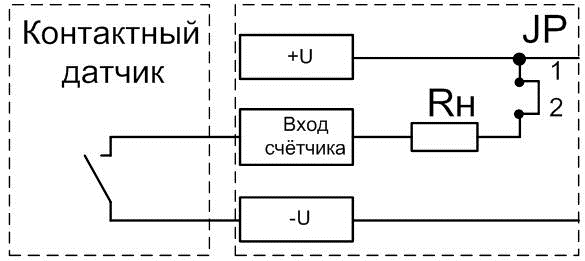

Подключение контактного датчика к СИМ-05т-3-17

РАБОТА ТАХОМЕТРА
 Счётчик имеет два основных режима работы - рабочий режим и режим настройки. При подаче питания счётчик переходит в рабочий режим. Для измерения скорости и направления вращения необходимо подать последовательность входных импульсов на входе Сч1 и Сч2 (импульсный цифровой код). По частоте следования импульсов от датчика, контролирующего одну или несколько меток на валу двигателя, производится вычисление скорости вращения вала (обороты в минуту) и направления вращения вала. Текущее значение отображается на шестиразрядном индикаторе. При подаче на входы счётчика обратной последовательности входных сигналов на индикаторе отображается значение «-» в крайнем левом разряде. В случае, когда измеренная скорость имеет значение большее, чем возможно отобразить на индикаторе, включаются два левых вертикальных мигающих сегмента индикации, указывая на переполнение. Меню рабочего режима  позволяет просмотреть значение двух порогов скорости (ПОРОГ1 и ПОРОГ2) для управления двумя исполнительными реле соответственно (Реле1 и Реле2), время наработки двигателя и количества пусков. Количество задействованных разрядов индикатора, отведённых для индикации часов, минут и секунд, определяется количеством отработанных часов. На индикаторе разряды, отведённые для часов/минут/секунд, разделяются точками. По мере увеличения количества разрядов, занятых отсчитанными часами, местоположение разграничительных точек сдвигается вправо, что уменьшает количество младших разрядов, первоначально отведённых для индикации единиц секунд, десятков секунд, единиц минут и десятков минут.
 В меню рабочего режима можно установить значения двух порогов скорости (ПОРОГ1 и ПОРОГ2) для управления двумя исполнительными реле соответственно (Реле1 и Реле2). Если порог имеет нулевое значение, то соответствующее реле не работает. При вводе PIN кода происходит переход в режим настройки,  позволяющий корректировать параметры счётчика определяемые пользователем. Меню настроек иллюстрирует способ изменения параметров, назначение которых приведены в паспорте. Выход из меню настроек в меню рабочего режима происходит при удержании кнопки «» течении 5 секунд.


ВНИМАНИЕ: Тахометр имеет встроенный аппаратный не настраиваемый предделитель на 32. Время между импульсами в 32 раза больше, чем частота импульсов на входе.

ВНИМАНИЕ: Подключение счётчика и установку перемычек необходимо производить только после снятия питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАХОМЕТРА
Параметр
Ед.изм.
СИМ-05т-3-17
Напряжение питания
В
АС230±10%
Напряжение питания датчика (внутренний адаптер)
В
DC12
Максимальное потребление датчиков
мА
50
Максимальное коммутируемое напряжение: АС250В 50Гц (АС1)/DC30В (DC1)
В
250
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)
А
5
Количество разрядов дисплея

6
Максимальная частота входных импульсов (при скважности 2)
кГц
20
Минимальная длительность входного сигнала
мкс
25
Погрешность измерения скорости, не более
%
±0,1
Максимальное время между импульсами
с
2,0...9,9
Максимальная суммарная наработка двигателя
ч
до 999999
Максимальное количество пусков

до 999999
Основная погрешность отсчёта времени, не более
%
±0,1
Диапазон задания коэффициента пересчёта "множитель"

0,00001...9,99999
Диапазон задания делителя счётного входа "делитель"

1...9999
Диапазон задания скорости счёта программный фильтр
с
0,000...9,999
Количество входов (Сч1 и Сч2)

2
Количество выходных реле

2х1 переключающая группа
Тип подключаемых датчиков (аппаратное согласование)

NPN, PNP,  HTL, контактный датчик
Уровень логического нуля «лог.0»
В
0...2
Уровень логической единицы «лог.1»
В
10...30
Диапазон рабочих температур
0C
-25...+55 (УХЛ4)/
-40...+55 (УХЛ2)
Температура хранения
0C
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4 или УХЛ2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96

IP65
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря

до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
82х80х56
Размер окна индикации
мм
14х47
Высота цифры
мм
10
Масса, не более
кг
0,4
Срок хранения информации при отключённом питании

не ограничено

СХЕМА ПОДКЛЮЧЕНИЯ

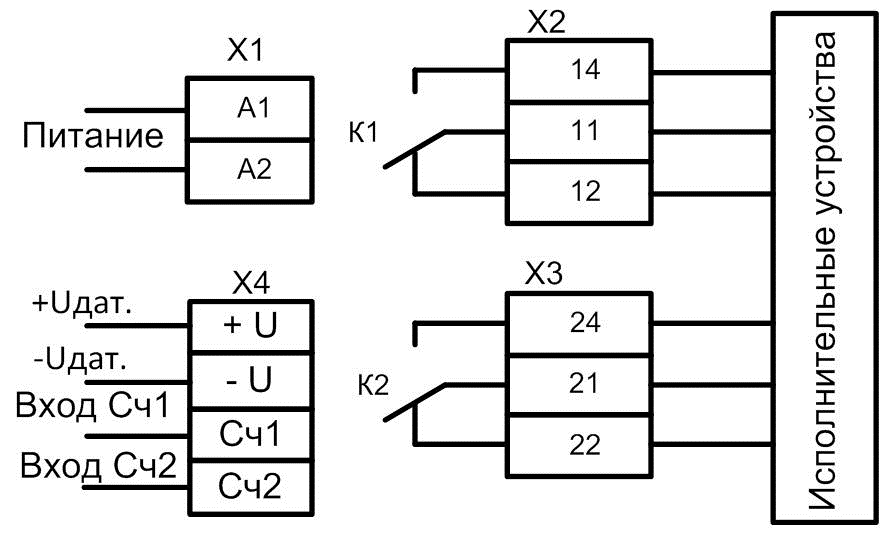

Схема подключения СИМ-05т-3-17

ГАБАРИТНЫЕ РАЗМЕРЫ
Габариты 82*80*56

ТУ 4278-005-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
CИМ-05т-3-17 АС230В УХЛ4
4640016938155
v05.07.20
CИМ-05т-3-17 AC230В УХЛ2
4640016936328
