Реле времени РВЦ-П2-У-10 щитовой корпус УХЛ4

Снят с производства аналог РВЦ-П2-10

РВЦ-П2-У-10

РВЦ-П2-У-10 АСDC24В/АС220В УХЛ4
НАЗНАЧЕНИЕ

Циклическое  реле времени РВЦ-П2-У-10  предназначено для коммутации электрических цепей   с предварительно установленными выдержками времени (паузы и импульса).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
напряжение питания

АС220В  (10%)50Гц

АСDC24В (10%)

диапазон выдержки времени (импульс, пауза) 0,1с-99 ч
погрешность отсчета выдержки времени не более 2%
время готовности не более 0,15 с
время повторной готовности не более 0,1 с
количество и тип контактов 2 переключающие группы

максимальный коммутируемый ток при активной нагрузке

АС 250В, 50 Гц (АС1)

DC 30 B (DC1)



5 А

5 А

максимальная коммутируемая мощность (АС1) 1000ВА
максимальное напряжение между цепями питания и контактами реле АС2000В, 50 Гц(1 мин)
механическая износостойкость, циклов не менее 10х106
электрическая износостойкость, циклов не менее 100000

степень защиты реле по корпусу

по клеммам

IP40

IP20

диапазон рабочих температур -10...+550С
температура хранения -40....+600С
относительная влажность воздуха до 80% при 250С
высота над уровнем моря до 2000 м
рабочее положение в пространстве произвольное
режим работы круглосуточный
габаритные размеры 35х90х63
масса 0,15 кг



КОНСТРУКЦИЯ

Реле выпускаются в унифицированном пластмассовом корпусе с задним  присоединением проводов питания и коммутируемых электрических цепей. Реле монтируется на щит. Крепление осуществляется с помощью съемных винтовых зажимов. Конструкция клемм обеспечивает надежный зажим проводов сечением до 1.5 мм2 . На лицевой панели реле расположены: два  двухдекадного переключателя (c помощью левого устанавливается длительность паузы tп, а с помощью правого - длительность импульса tи в пределах выбранных поддиапазонов), зеленый индикатор включения напряжения питания «сеть», желтый индикатор срабатывания встроенного исполнительного реле «реле», DIP - переключатель  для выбора диаграммы работы и временных поддиапазонов, состоящий из восьми независимых контактных пар (переключателей). Восьмой переключатель не используется.



УСЛОВИЯ ЭКСПЛУАТАЦИИ

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие по сети питания импульсных помех амплитудой, не превышающей двойную величину номинального напряжения питания и длительностью не более 10 мкс. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле.



РАБОТА РЕЛЕ

 Реле имеет 8 поддиапазонов выдержки времени. Временной поддиапазон для паузы выбирается с помощью контактных   пар 1,2,3 DIP - переключателя , а для импульса - переключателями 5,6,7 в соответствии с рис.2. Диаграмма работы  реле  выбирается с помощью  переключателя 4 в соответствии с рис. 1. Когда переключатель 4 находится в верхнем положении,  работа реле  начинается с «паузы»  (длительность паузы tп определяет задержку на включение встроенного исполнительного реле с момента подачи питания на прибор). Нижнее положение 4 переключателя соответствует работе с «импульса». Встроенное исполнительное реле включается одновременно с подачей питания на прибор. Длительность импульса tи определяет задержку на выключение встроенного  реле  с момента подачи питания. Требуемая временная выдержка импульса tи (паузы tп )определяется путем умножения числа установленного правым (левым) двухдекадным переключателем на множитель  выбранного поддиапазона импульса

(паузы). Во время «импульса» замкнуты контакты реле 15 -18 и 25 -28 и включен индикатор «реле», а во время «паузы» -  замкнуты контакты реле 15 -16 и 25 -26 и выключен индикатор «реле». Напряжение  питания АСDC24 В подается на клеммы «+А3» и «А2», а напряжение питания АС220 В - на клеммы «А1» и «А2». Схема подключения реле приведена на рис.3 и на шильдике,  расположенном на корпусе реле.

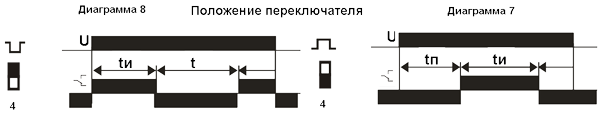

ДИАГРАММЫ РАБОТЫ РЕЛЕ

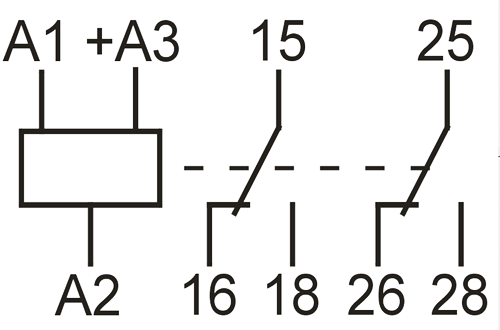

СХЕМА ПОДКЛЮЧЕНИЯ

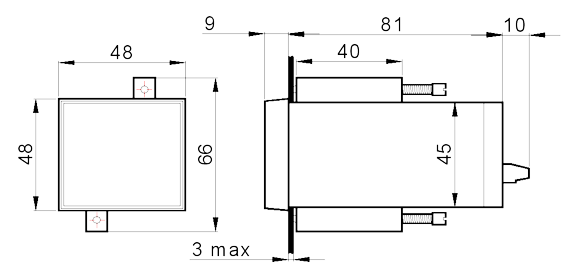

ГАБАРИТНЫЕ РАЗМЕРЫ


ТУ 342520-023-31928807
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РВЦ-П2-У-10 АСDC24В/АС220В УХЛ4   Скачать
