Модуль аварийного ввода резерва МАВР-3-11М, предназначен для работы в четырёхпроводных сетях 230/400В с изолированными нулями, управление магнитными пускателями или коммутационными аппаратами с контролем их состояния и индикацией.

СНЯТ С ПРОИЗВОДСТВА ФУНКЦИОНАЛЬНАЯ ЗАМЕНА МАВР-4-11М

Модуль аварийного ввода резерва МАВР-3-11М
Модуль аварийного ввода резерва МАВР-3-11М
МАВР-3-11М УХЛ4
15251.00 руб. с НДС


  • Внутреннее формирование оперативного напряжения питания
  • Установка порогов Uмин и Uмакс раздельно для Ввода 1 и Ввода 2
  • Контроль наличия, чередования, обрыва фаз для Ввода 1 и Ввода 2
  • Установка времени включения, отключения
  • Нагрузочная способность контактов управления - 16А/АС250V
  • Реле аварийной сигнализации
  • Возможность дистанционной блокировки кнопок лицевой панели
  • Гальваническая развязка вводов
  • В качестве снабберных цепочек рекомендуется применять СБ-2-1 100Ом 0,1мкФ УХЛ4. Для самостоятельного расчета снабберной цепочки можно воспользоваться инструкцией - статьей https://www.meandr.ru/rc-tsep.

 ПРИМЕНЕНИЕ МОДУЛЯ АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА МАВР-3-11М
 Модуль автоматического ввода резерва МАВР-3-11М представляет собой устройство управления, предназначенное для автоматического переключения на резервную линию при неисправности или отключении рабочей линии. Устройство предназначено для работы в составе шкафов (блоков) управления автоматическим включением резервного питания в системах бесперебойного электроснабжения 3-х фазных электроприёмников I и II категории подключения согласно требованиям ПУЭ.

НАЗНАЧЕНИЕ МОДУЛЯ
 Модуль предназначен для управления автоматическим переключением нагрузки от одного источника питания на другой и обратно в автоматическом режиме работы при недопустимых отклонениях напряжения или аварии на рабочем вводе (снижение/превышение установленных порогов напряжения, изменения порядка чередования фаз, обрывах одной или нескольких фаз).

КОНСТРУКЦИЯ МОДУЛЯ
 Модуль предназначен для щитового монтажа. Материал корпуса - пластик AБС. Монтаж производится в установочное отверстие габаритными размерами 137х137мм. Для фиксации используются два кронштейна, входящие в комплект поставки.

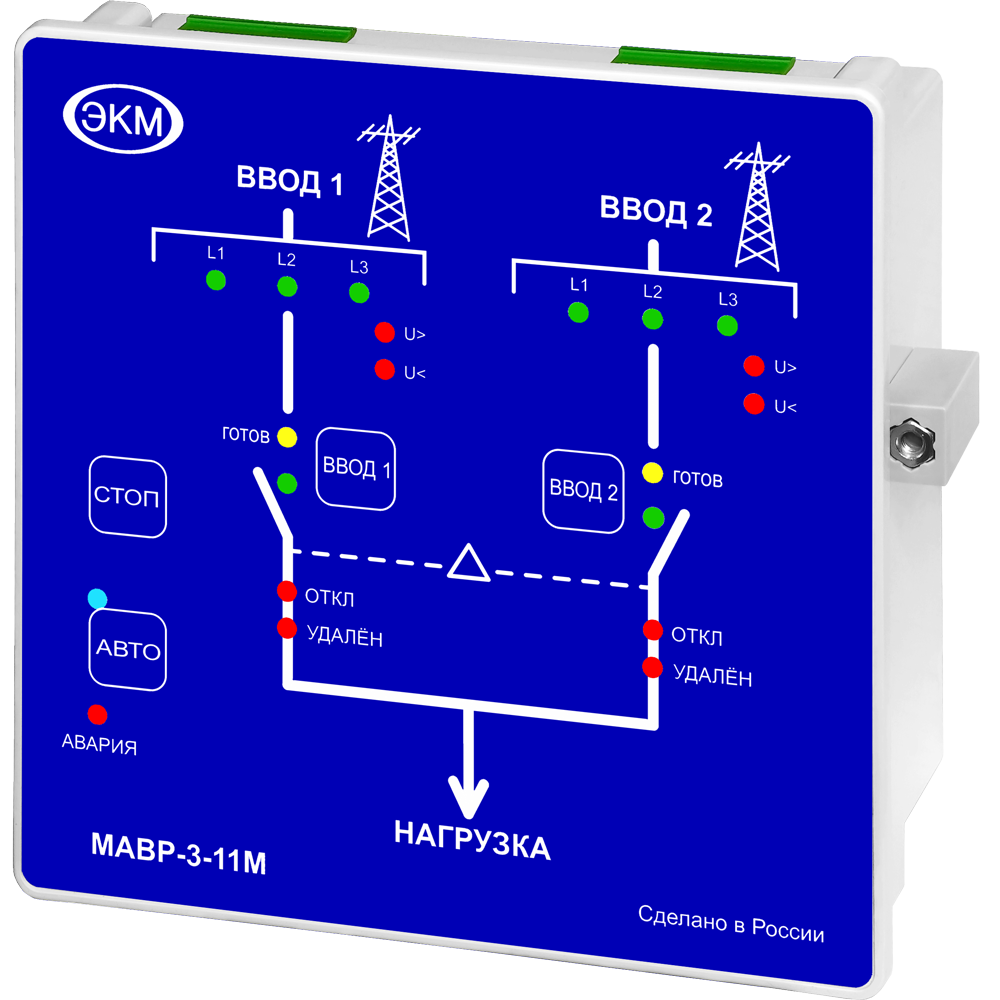

 На лицевой панели размещена мнемоническая схема, светодиодные индикаторы фазовых напряжений «L1», «L2», «L3», индикаторы превышения пороговых значений напряжения «<U» и «>U», индикатор готовности ввода «ГОТОВ», индикаторы состояния коммутационных механизмов «ОТКЛ», «УДАЛЕН», индикатор «АВАРИЯ», индикатор автоматического режима «АВТО», кнопки управления коммутационными механизмами «ВВОД1» и «ВВОД2», кнопка сброса «СТОП», кнопка включения автоматического режима «АВТО».

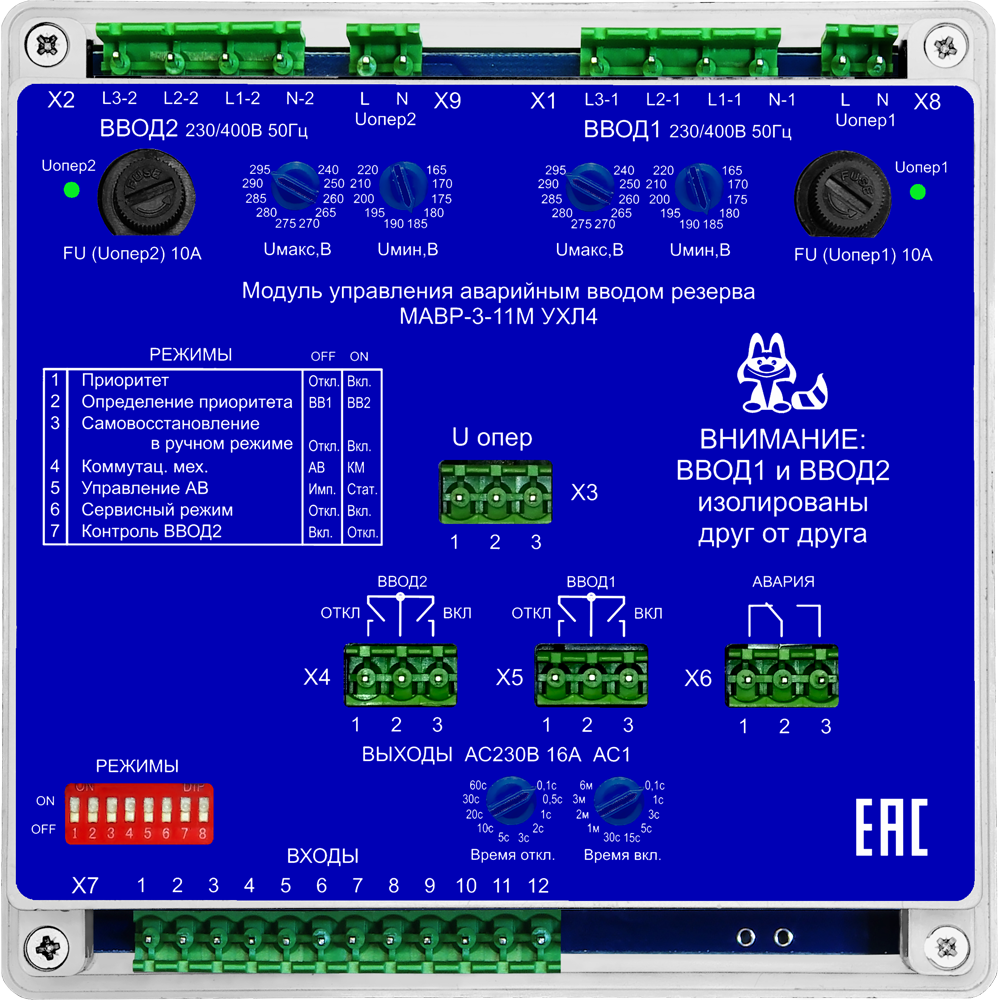

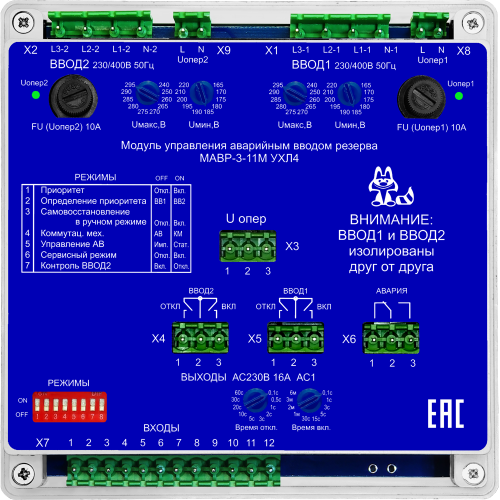

 На коммутационной панели размещены предохранители цепей оперативного питания с индикацией исправности предохранителя для каждого ввода, разъёмы подключения Х1-ВВОД1 и Х2-ВВОД2, разъём подключения оперативного питания Х3-«Uопер.», разъёмы подключения коммутационных механизмов Х5-«ВВОД1», Х4-«ВВОД2», разъём подключения внешнего аварийного устройства Х6-«АВАРИЯ», разъём подключения сигнальных контактов Х7-«ВХОДЫ», к разъёмам Х8, Х9-Uопер1 и Uопер2 подключаются независимые источники питания. Переключатели установки пороговых значений напряжения «Uмакс», «Uмин» для ввода1 и для ввода2, переключатели установки задержек «Время вкл.», «Время откл.», блок микропереключателей установки режимов работы «Режимы».

ПРИНЦИП ДЕЙСТВИЯ МОДУЛЯ
 Модуль представляет собой готовое к эксплуатации устройство состоящее из трёх независимых электронных блоков: двух блоков контроля параметров трёхфазной четырёхпроводной сети (контроль напряжения) и микропроцессорного блока.
 Блок контроля напряжения каждого ввода имеет светодиодную индикацию текущего состояния ввода. Питание осуществляется от фазы «L1» и нейтрали «N». Блоки имеют гальваническую развязку между собой и с микропроцессорным блоком.
 Микропроцессорный блок анализирует готовность основного и резервного вводов, уставки блока переключателя режимов, текущее состояние дискретных входов, после чего осуществляет выдачу сигналов управления на встроенные реле управления и индикаторы лицевой панели. Управление коммутационными механизмами осуществляется через «сухие» контакты встроенных реле. Питание микропроцессорного блока осуществляется от фаз L1 первого и второго вводов. Оперативное питание формируется от фазы разъёма Uопер1 первого ввода или от фазы разъёма Uопер2 второго ввода. При отсутствии обеих фаз, микропроцессорный блок не в состоянии выполнить свою функцию.

НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ, ИНДИКАЦИИ И ПОДКЛЮЧЕНИЯ

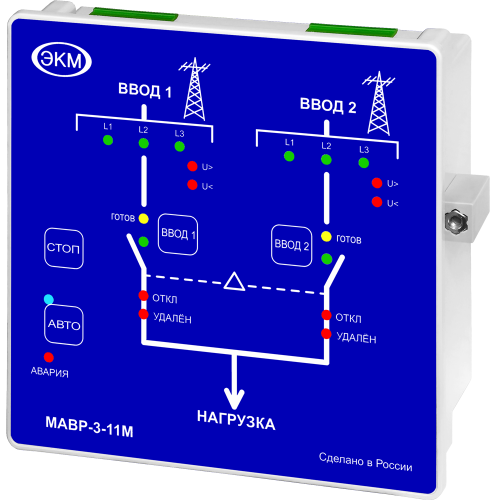

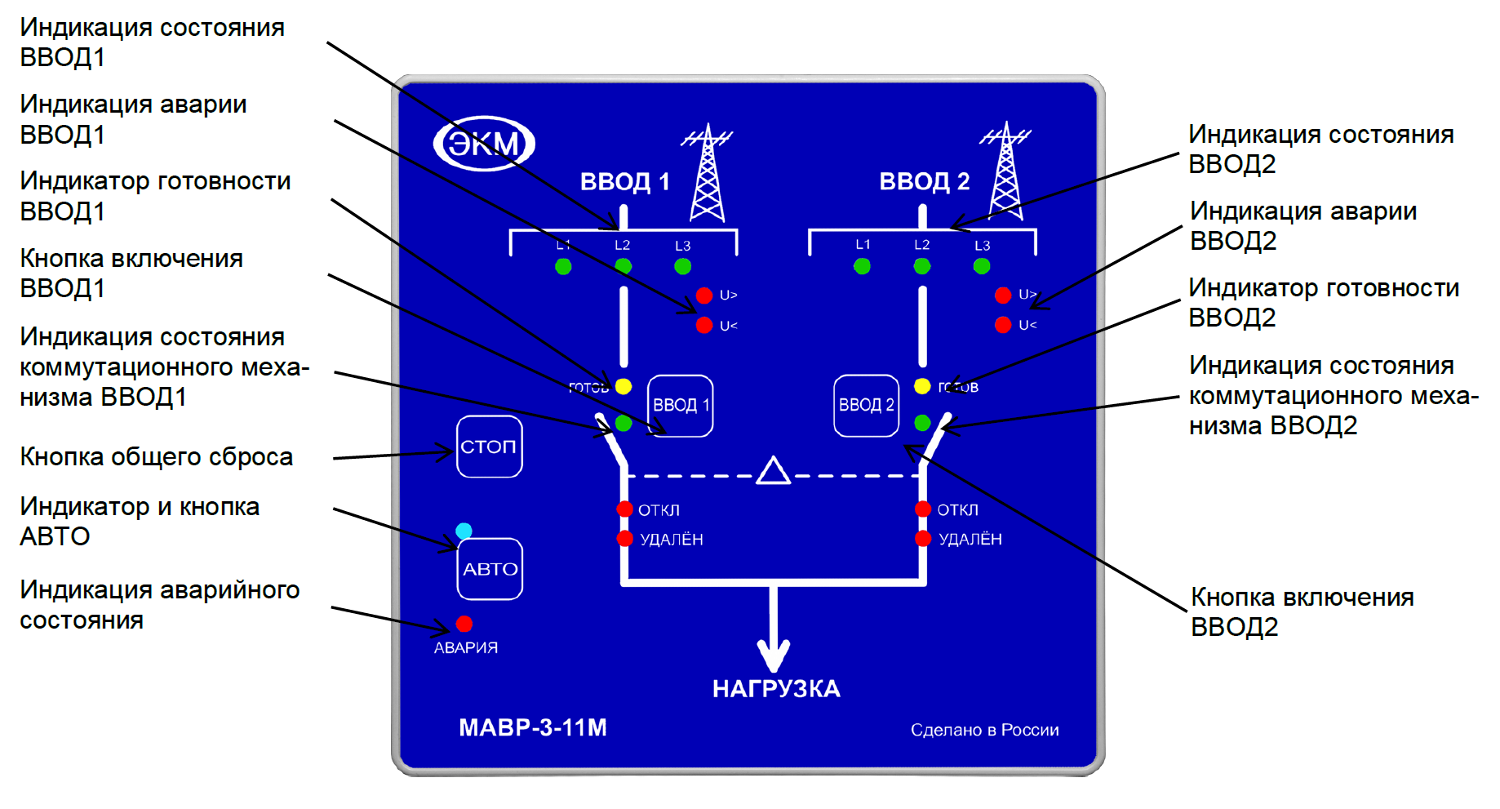

Лицевая панель МАВР-3-11М
Лицевая панель МАВР-3-11М

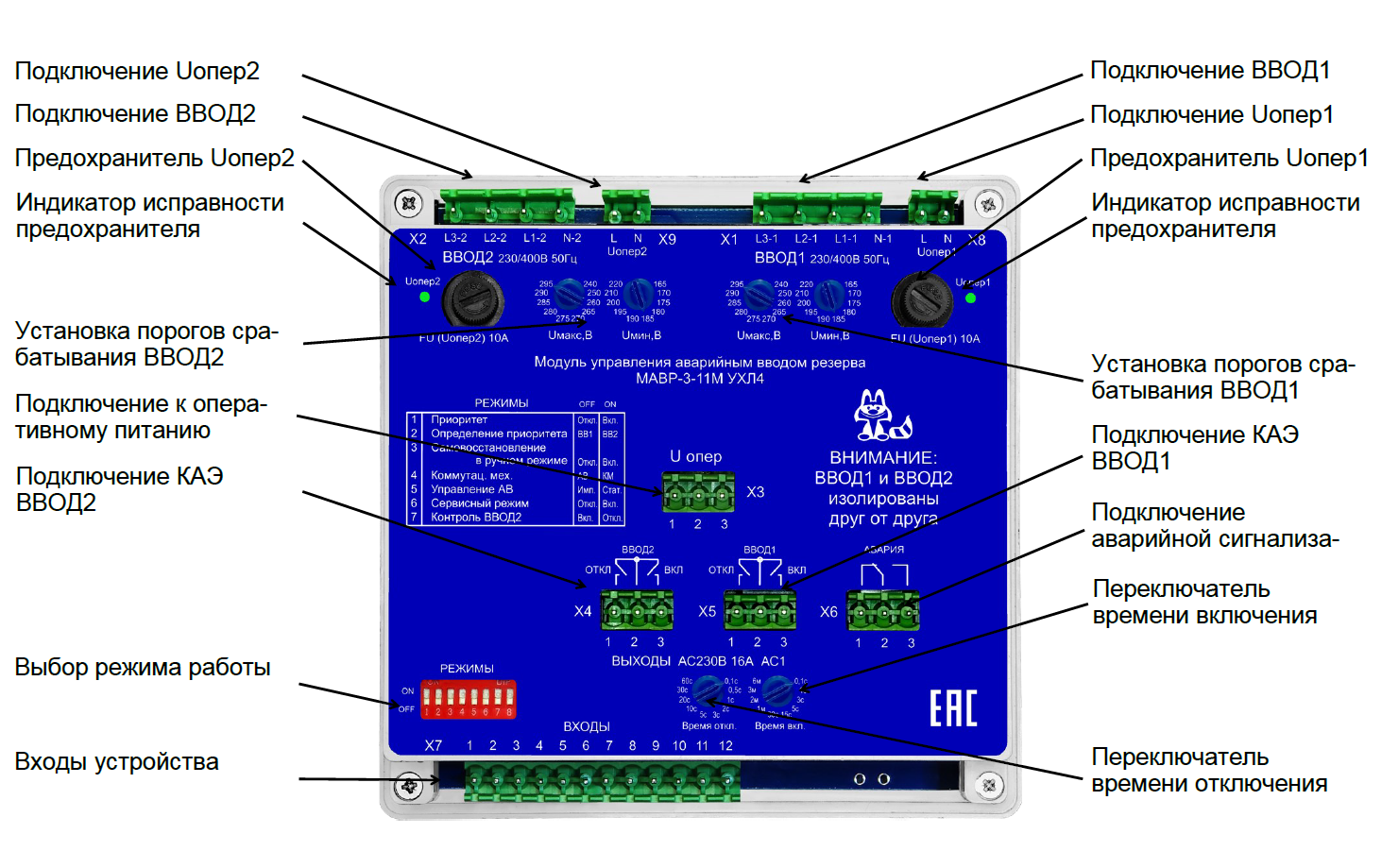

Коммутационная панель МАВР-3-11М
Коммутационная панель МАВР-3-11М

РЕЖИМЫ УПРАВЛЕНИЯ
 Ручной:
 Ручной ввод используется для непосредственного включения выбранного ввода с помощью кнопок лицевой панели «Ввод1» или «Ввод2».
 В случае, если подали команду на включение одного ввода, при включённом другом вводе, вначале произойдёт отключение ввода, затем будет дана команда на запуск выбранного ввода. К примеру, необходимо включить второй ввод при включённом первом вводе. Через 3 секунды после нажатия кнопки «Ввод2», МАВР начнёт смену состояния. Происходит выключение первого ввода, затем подключение нагрузки к второму вводу.
 Для перехода в автоматический режим управления необходимо нажать и удерживать кнопку «Авто».
 Светодиод «Авто» выключен.

 Автоматический:
 В этом режиме МАВР автоматически управляет коммутационными устройствами. Диаграммы работы МАВР показаны на рисунках ниже.
 Переход в режим ручного управления осуществляется нажатием кнопки «Ввод1» или «Ввод2».
 Светодиод «Авто» включён.

 Режим сброса:
 При нажатии кнопки «Стоп» происходит выключение активного ввода, сброс аварий по состоянию и короткому замыканию (если это возможно). МАВР переходит в режим ожидания, мигая светодиодом «Авто».
 В этом режиме МАВР выполняет только функции индикации состояния. Все релейные выходы остаются выключенными.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАВР-3-11М
Параметр
Ед.изм.
МАВР-3-11М
Тип контролируемых линий ( 3-х фазная, 4-х проводная)

L1, L2, L3, N
Количество контролируемых вводов

2
Напряжение питания ввод1, ввод2
В
150-330
Частота сети
Гц
47-60
Максимальное напряжение коммутации/при токе
В/А
AC400/5*
Максимальный ток нагрузки, АС1/при напряжении
А/В
16/AC250*
Уровень логического нуля во входам обратных связей В 0...0,8
Уровень логической единицы по входам обратныъх связей В 4...15
Пороги отключения Ввод 1, Ввод 2 по Uмакс
В
240, 250, 260, 265, 270, 275, 280,285, 290,295
Пороги отключения Ввод 1, Ввод 2 по Uмин
В
165, 170, 175, 180, 185, 190, 195,200, 210, 220
Погрешность порога срабатывания %Uном ±1,5
Ширина зоны «гистерезиса» порога срабатывания %Uном ±2,5
Задержка на отключение
с
0,1, 0,5, 1, 2, 3, 5, 10, 20, 30, 60
Задержка на включение

0,1с, 1с, 3с, 15с, 30с, 1мин, 2мин, 3мин, 6мин
Контроль обрыва фазы

есть
Контроль чередования фаз

есть
Контроль слипания фаз

есть
Коммутационная износостойкость

>106
Электрическая износостойкость

>104
Диапазон рабочих температур
0C
-20...+55
Температура хранения
0C
-40...-70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ L1-L2)
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (без образования конденсата)

УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96

IP54/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89

2
Относительная влажность воздуха
%
до 80 (при 250C)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
0,144*0,144*48
Масса, не более
кг
0,74
* - Обязательное применение цепей защиты от коммутационных выбросов

ДИАГРАММЫ РАБОТЫ
без приоритета
Диаграмма работы МАВР-3-11 без приоритета
с приоритетом ввода 1
с приоритетом ввода 2
Диаграмма работы МАВР-3-11 с приоритетом ввода 1 Диаграмма работы МАВР-3-11 с приоритетом ввода 2

СХЕМЫ ПОДКЛЮЧЕНИЯ

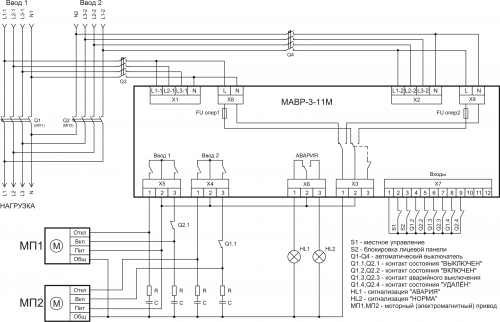

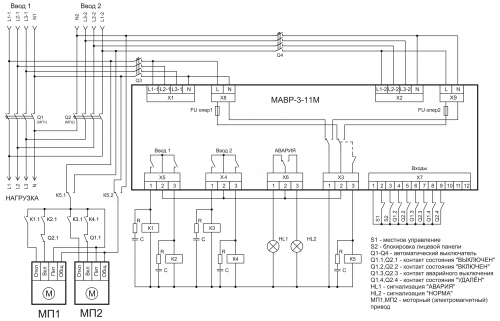

с моторными приводами
с промежуточными реле (рекомендованная) без промежуточных реле
Изображение Изображение

В качестве снабберных цепочек рекомендуется применять СБ-2-1 100Ом 0,1мкФ УХЛ4. Для самостоятельного расчета снабберной цепочки можно воспользоваться инструкцией - статьей https://www.meandr.ru/rc-tsep.

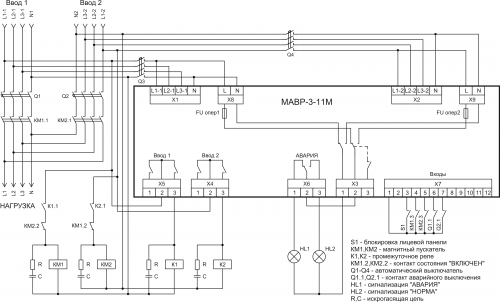

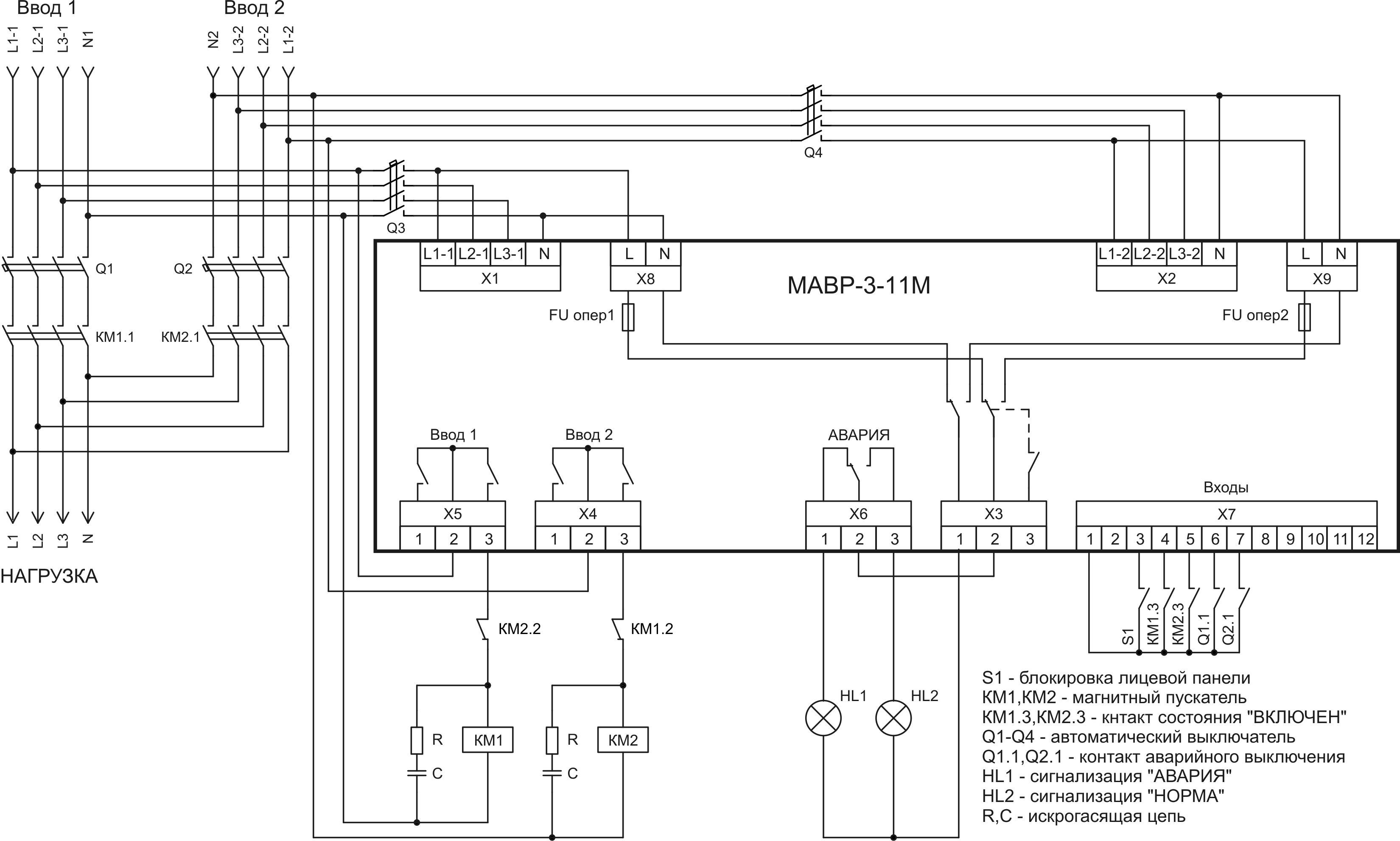

с магнитными пускателями
с промежуточными реле (рекомендованная) без промежуточных реле
Изображение Изображение
В качестве снабберных цепочек рекомендуется применять СБ-2-1 100Ом 0,1мкФ УХЛ4. Для самостоятельного расчета снабберной цепочки можно воспользоваться инструкцией - статьей https://www.meandr.ru/rc-tsep.

ГАБАРИТНЫЕ РАЗМЕРЫ МОДУЛЯ
Габаритные размеры МАВР-3-1(11,21,31)М


ТУ 3425−003−31928807−2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
