Реле контроля трехфазного напряжения РКН-3-20-08

РКН-3-20-08 АС220В 50Гц УХЛ4
НАЗНАЧЕНИЕ
Реле контроля трехфазного напряжения предназначено для контроля наличия, «слипания» в цепях трехфазного напряжения в сетях с заземленной нейтралью, а также для контроля снижения (превышения) напряжения ниже (выше) установленного порога.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания фазное Uном,50 Гц
220 В
Максимальное / минимальное допустимое  напряжение
330 / 130 В
Контроль перенапряжения
253 В
Контроль снижения напряжения
176 В
Погрешность порога срабатывания
±2,5% Uном
Мощность, потребляемая от сети
Не более 4 ВА
Ширина зоны «гистерезиса» порога срабатывания
±2,5% Uном
Задержка срабатывания и возврата реле
0,1-10 сек
Количество и тип выходных контактов
2 переключающие группы
Максимальный коммутируемый ток, при активной нагрузке:АС 250В, 50Гц (АС1) DC 30В (DC1), (рис. 3)
8 А
Максимальное коммутируемое напряжение
400 В
Максимально коммутируемая мощность
2000 ВА
Механическая износостойкость, циклов не менее
10х106
Электрическая износостойкость, циклов не менее
100000
Максимальное напряжение между цепями питания и контактами реле
АС2000В, 50 Гц, (1 мин)
Степень защиты по корпусу
IP40
Степень защиты по клеммам
IP20
Диапазон рабочих температур
-25..+550С**
Относительная влажность воздуха
до 80% при 250С
Высота над уровнем моря
до 2000 м
Рабочее положение в пространстве
произвольное
Режим работы
круглосуточный
Климатическое исполнение
УХЛ4**

** возможно другое климатическое исполнение: УХЛ2, ТМ и др. с диапазоном рабочих температур –40…+600С

КОНСТРУКЦИЯ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых  электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. Имеется возможность пломбирования крышки корпуса. Пломбировочная крышка поставляется отдельно по желанию заказчика. Наличие пломбировочной крышки повышает степень защиты от воздействия статического электричества и позволяет исключить несанкционированный доступ к органам управления. На лицевой панели прибора расположены регулятор времени срабатывания, а также красные индикаторы ошибок сети «U>», «U<»),  желтый  индикатор включения встроенного электромагнитного реле и три зеленых индикатора «L1», «L2», «L3» для индикации обрыва фаз. Габаритные размеры реле приведены  на  рис.5.

УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100 А, расположенным на расстоянии не менее 10 мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99.

ПОДКЛЮЧЕНИЕ И РАБОТА РЕЛЕ
Реле питается от контролируемой сети трехфазного напряжения. Для этого необходимо подключить три контролируемые фазы к клеммам L1,L2,L3 и нулевой провод к клемме N. Пример схемы подключения смотри на рис.4.
Подключение нулевого провода к клемме N обязательно!
Задержка срабатывания реле выставляется средним потенциометром. При подаче питания, если установлена задержка срабатывания и все контролируемые параметры находятся в норме, то реле включится по окончании отсчета времени задержки t, при этом контакты реле 11-12, 21-22 будут разомкнуты, а контакты 11-14, 21-24 - замкнуты. Мигающий индикатор «R» сигнализирует об отсчете задержки времени срабатывания, по окончании которой встроенное электромагнитное реле переключается. При возникновении ошибки - отклонения одного из параметров от номинального значения, включается индикация ошибки и реле выключается по окончании задержки срабатывания, если она установлена. При возвращении контролируемого параметра в норму, индикация ошибки выключается сразу, а реле включается по окончании задержки срабатывания. При пропадании всех трех фаз реле выключается без отсчета задержки времени срабатывания установленной пользователем. Работа реле в зависимости от контролируемых параметров представлена на соответствующих диаграммах (рис. 1-3).
Состояние индикаторов  «L1», «L2», «L3».
- При наличии всех фаз включены все три индикатора.
- При отсутствии какой либо фазы выключится соответствующий индикатор «L1», «L2», «L3».
- При обрыве нулевого провода индикаторы «L1», «L2», «L3» гаснут и индикаторы «U>»,«U<»,«R» выключены.
- При подключении нулевого провода на одну из клемм «L» для подключения фаз, а фазу на клемму «N» включены все три индикатора «L1», «L2», «L3» и индикаторы «U>»,«U<» будут включены.

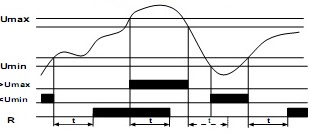

ДИАГРАММА РАБОТЫ КОНТРОЛЯ НАПРЯЖЕНИЯ
Рис. 1

ДИАГРАММА РАБОТЫ КОНТРОЛЯ ОБРЫВА ФАЗ
Рис. 2

МАКСИМАЛЬНАЯ ОТКЛЮЧАЕМАЯ МОЩНОСТЬ НА ПОСТОЯННОМ ТОКЕ
Рис. 3

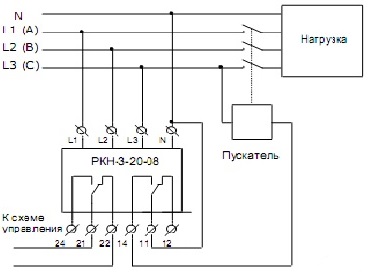

СХЕМА ПОДКЛЮЧЕНИЯ
Рис. 4

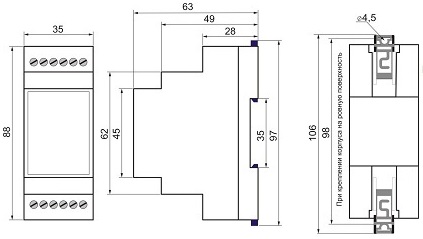

ГАБАРИТНЫЕ РАЗМЕРЫ
Рис. 5

ТУ 342520-001−31928807−2003
Наименование
Файл для скачивания
(паспорт)
РКН-3-20-08 АС220В 50Гц УХЛ4  Скачать
