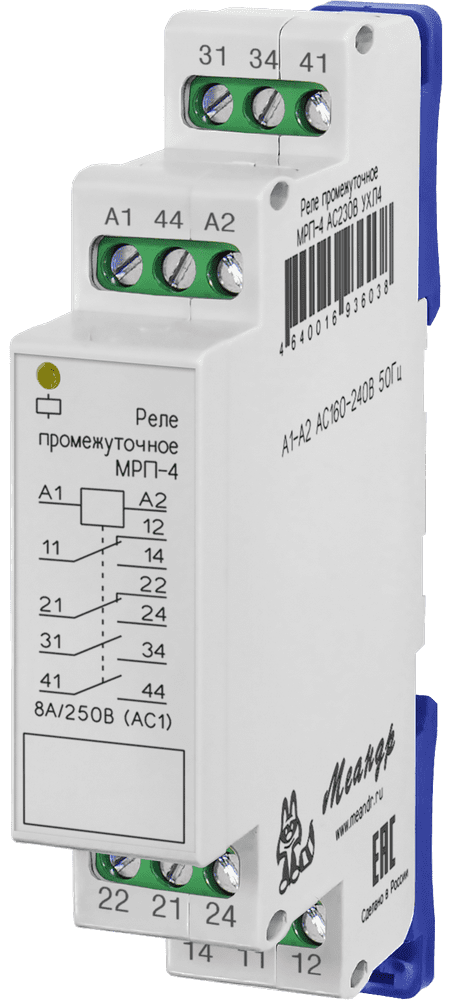

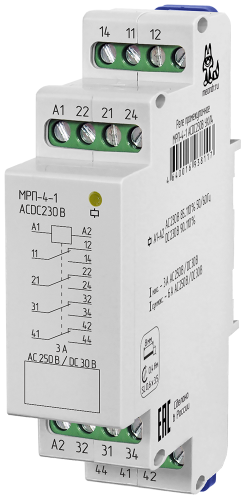

Реле промежуточное МРП-4
| МРП-4 | МРП-4-1 | МРП-4-2 |
 |
 |
 |

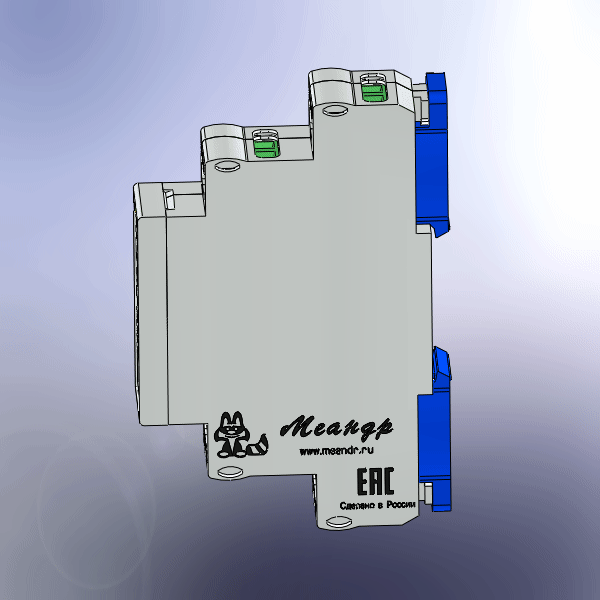

| МРП-4 (3D модель) | ||
 |
||
|
МРП-4 ACDC230В УХЛ4
|
стандарт | 1096.00 руб. с НДС |
|
МРП-4 ACDC24В УХЛ2
|
спец. изделие | 1512.00 руб. с НДС |
|
МРП-4 ACDC24В УХЛ4
|
спец. изделие | 1512.00 руб. с НДС |
|
МРП-4 ACDC60В УХЛ4
|
спец. изделие | 1512.00 руб. с НДС |
|
МРП-4 АСDC110В УХЛ4
|
спец. изделие | 1512.00 руб. с НДС |
|
МРП-4 АCDC110В УХЛ2
|
спец. изделие | 1512.00 руб. с НДС |
|
МРП-4 АCDC230В УХЛ2
|
спец. изделие | 1512.00 руб. с НДС |
|
МРП-4-1 ACDC110В УХЛ4
|
спец. изделие | 2088.00 руб. с НДС |
|
МРП-4-1 ACDC110В УХЛ2
|
спец. изделие | 2088.00 руб. с НДС |
|
МРП-4-1 ACDC12В УХЛ4
|
стандарт | 1513.00 руб. с НДС |
|
МРП-4-1 ACDC230В УХЛ2
|
спец. изделие | 2088.00 руб. с НДС |
|
МРП-4-1 ACDC230В УХЛ4
|
стандарт | 1513.00 руб. с НДС |
|
МРП-4-1 ACDC24В УХЛ2
|
спец. изделие | 2088.00 руб. с НДС |
|
МРП-4-1 ACDC24В УХЛ4
|
стандарт | 2088.00 руб. с НДС |
|
МРП-4-1 ACDC48В УХЛ2
|
спец. изделие | 2088.00 руб. с НДС |
|
МРП-4-1 ACDC48В УХЛ4
|
спец. изделие | 2088.00 руб. с НДС |
|
МРП-4-2 ACDC230В УХЛ4
|
стандарт | 1600.00 руб. с НДС |
|
МРП-4-2 ACDC230В УХЛ2
|
спец. изделие | 2207.00 руб. с НДС |
- Применяются для усиления гальванической развязки между силовыми цепями и цепями управления
- Индикация состояния выхода
- Ширина 1 DIN модуль (18 мм)
НАЗНАЧЕНИЕ РЕЛЕ
Реле промежуточные (вспомогательные) типов МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-3-1, МРП-4 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления или дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2 . На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения. Внешний вид реле по типам исполнения приведён на рис. 1 руководства по эксплуатации. Габаритные размеры приведены на рис. ниже. Технические характеристики приведены в таблице
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.
Следует использовать отвертку 0,6*3,5мм
РАБОТА РЕЛЕ
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.
Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.
Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-4
|
Параметр
|
Ед.изм. | Значение |
| Напряжение питания (номинальное по исполнениям) 3) | В |
АС230 АСDC24 АСDC60 АСDC110 АСDC230 |
| Диапазон допустимого напряжения питания АС 50/60Гц | 85—110% от номинального | |
| Диапазон допустимого напряжения питания DС | 90—110% от номинального | |
| Мощность потребляемая катушкой, не более | Вт |
1.0 |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 50 |
| Количество и тип контактов | 2 CO + 2 NО | |
| Максимальное коммутируемое напряжение, АС/DC | В | 250 / 30 |
| Ток всех групп контактов суммарный продолжительный, не более1,2) (230В АС1 50Гц) / (DC30В DC1) | 13 / 15 | |
| Ток одной группы контактов, не более1,2) (230В АС1 50Гц) / (30В DC1) | А | 7 / 8 |
| Максимальная коммутируемая мощность: АС230В 50Гц (АС1) / DC24В (DC1) | ВА/Вт | 2000/240 |
| Электрическая прочность (питание - контакты) | В | АС2000 (50Гц - 1 минута) |
| Механическая износостойкость, не менее | цикл | 1 х 107 |
| Электрическая износостойкость, не менее (цикл: вкл.1с/выкл.9с) | цикл | 1 x 105 (5А 250В АС1 50Гц), (5А 30В DС1) |
| Максимальная частота коммутаций, не более | цикл/ч | 600 |
| Диапазон рабочих температур (по исполнениям) | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) |
| Температура хранения | °С | -40…+70 |
| Помехоустойчивость от пачек импульсов по ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения по ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | |
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | |
| Степень загрязнения по ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха, не более | % | 80 (при 25°С) |
| Высота над уровнем моря, не более | м | 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18 х 93 х 62 |
| Масса нетто/брутто | кг | 0.070 / 0.080 |
| Срок службы, не менее | лет | 10 |
1) При боковых зазорах не менее 5 мм. При установке без зазоров, указанные значения тока снижаются в 2 раза.

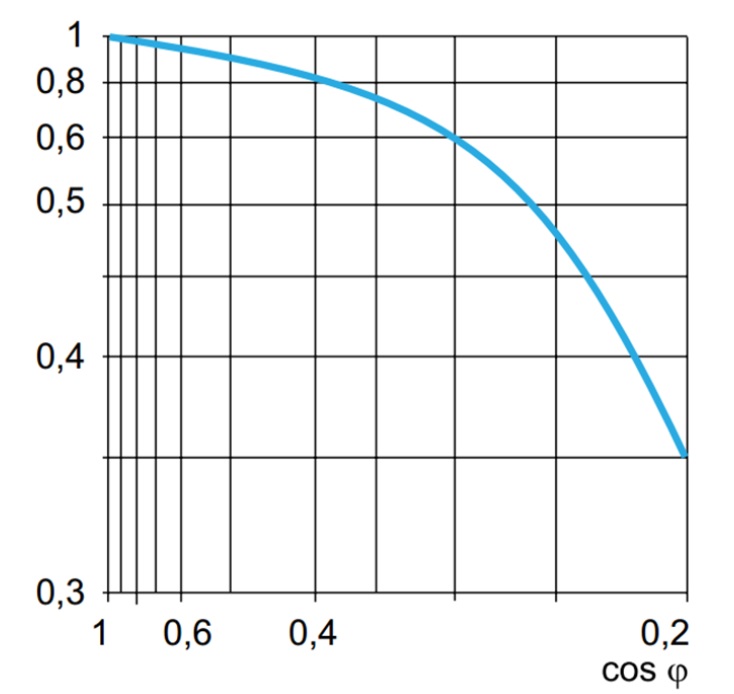

2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. рис. 3 руководства по эксплуатации.
3) Возможны исполнения на другие напряжения и частоту питания по заказу.

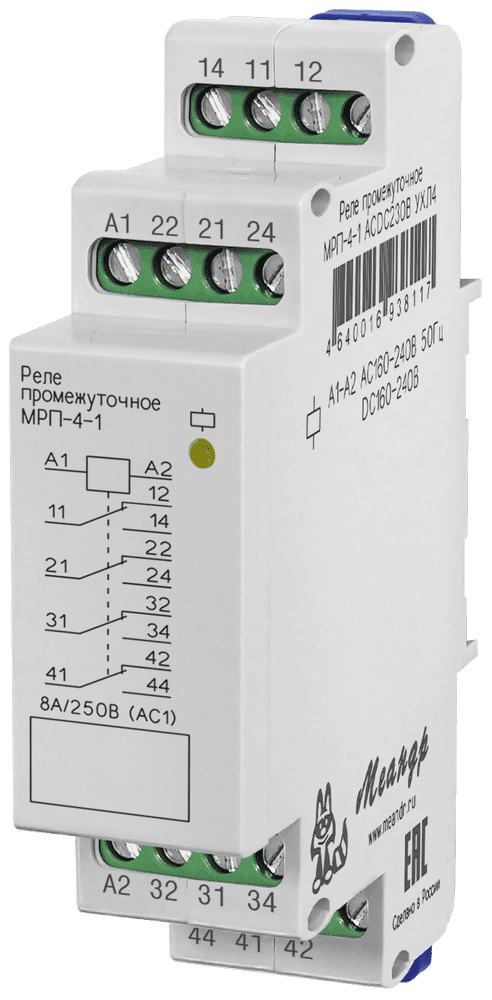

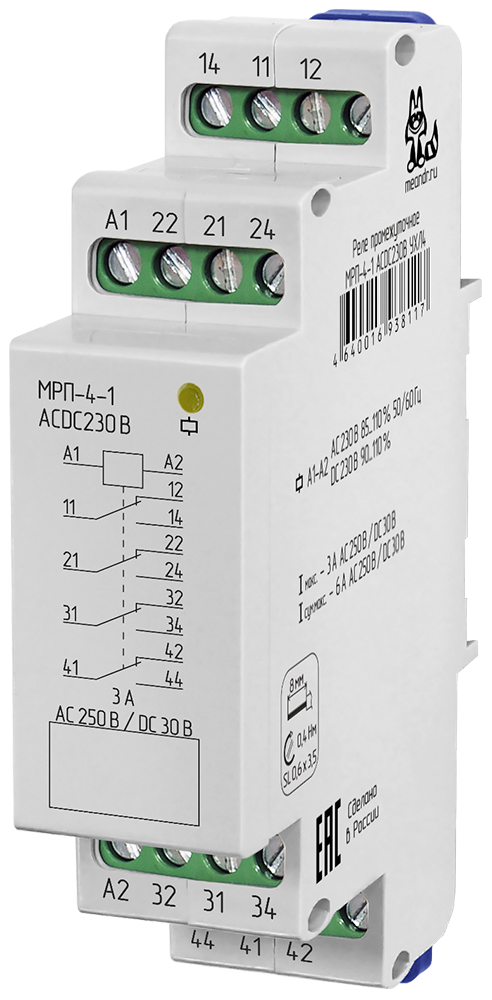

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-4-1
|
Параметр
|
Ед.изм. | МРП-4-1 ACDC12В | МРП-4-1 ACDC24В | МРП-4-1 ACDC48В | МРП-4-1 ACDC110В | МРП-4-1 ACDC230В |
| Напряжение питания (по исполнениям) * | В | АСDC12 | АСDC24 | ACDC48В | ACDC110В | ACDC230В |
| Отклонение напряжение питания АС 50/60Гц | % | -15 ... +10 от номинального | ||||
| Отклонение напряжение питания DС | % | -10 ... +10 от номинального | ||||
| Мощность потребления, не более | ВА/Вт | 2/1 | ||||
| Время включения реле, не более | мс | 25 | ||||
| Время выключения реле, не более | мс | 50 | ||||
| Количество и тип контактов | 4 переключающие группы | |||||
| Напряжение коммутируемое, максимальное AC/DC | В | 250 / 30 | ||||
| Ток всех групп контактов суммарный продолжительный, не более1) | А |
15 |
||||
| Ток 1 группы контактов, не более1) | А |
8 |
||||
| Мощность 1 группы контактов коммутируемая, максимальная |
2000ВА (250В АС1 50Гц) |
|||||
| Прочность электрическая (питание - контакты) | В | АС2000(50Гц -1 минута) | ||||
| Механическая износостойкость, не менее | циклов | 10 х 106 | ||||
| Износостойкость электрическая, не менее2) (цикл: вкл.1с / выкл.9с) | циклов |
5 x 104 |
||||
| Максимальная частота коммутаций, не более | цикл/ч | 600 | ||||
| Сечение подключаемого проводника к клемме, не более | мм2 | 2.5 | ||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 | |||||
| Температура рабочая (по исполнениям) | °С | -25 … +55 (УХЛ4), -40 … +55 (УХЛ2) | ||||
| Температура хранения | °С | -40...+70 | ||||
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN61000-4-4) | уровень 3 (2кВ.5кГц) | |||||
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN61000-4-5) | уровень 3 (2кВ A1-A2) | |||||
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | |||||
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |||||
| Относительная влажность воздуха | % | до 80 (25°С) | ||||
| Рабочее положение в пространстве | произвольное | |||||
| Режим работы | круглосуточный | |||||
| Габаритные размеры | мм | 22х93х62 | ||||
| Масса нетто/брутто, не более | г | 80/95 | 80/95 | 85/100 | 80/95 | 80/95 |
1) При боковых зазорах между корпусами не менее 5 мм. При установке без зазоров, указанные значения тока снижаются в 2 раза.
2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. паспорт к изделию.

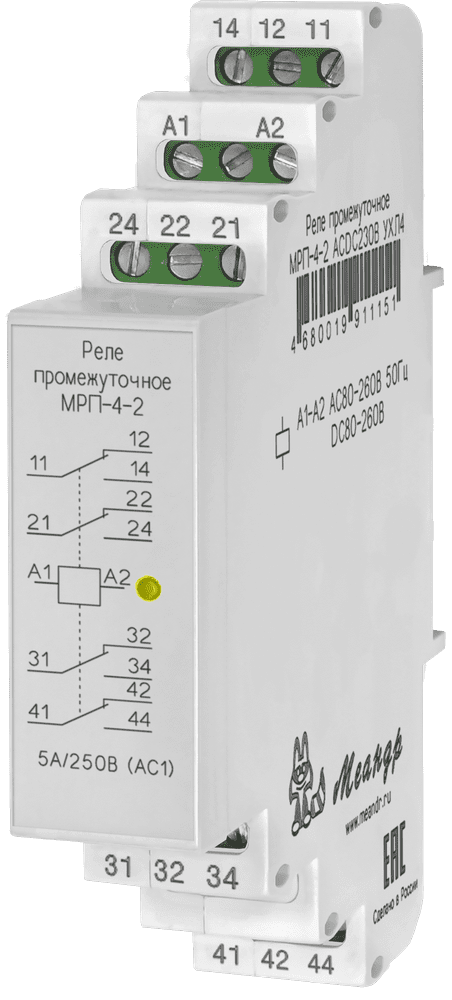

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-4-2
| Параметр | Ед. изм. | Значение |
| Напряжение питания АС 50/60Гц | В | 80...260 |
| Напряжения питания DС | В | 80...260 |
| Мощность потребления, не более | ВА/Вт | 2/1 |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 50 |
| Количество и тип контактов | 4 переключающие группы | |
| Напряжение коммутируемое, максимальное AC/DC | В | 250/30 |
| Ток всех групп контактов суммарный, не более1) | А |
5.5 |
| Ток 1 группы контактов, не более1) | А |
3 |
| Мощность 1 группы контактов коммутируемая, максимальная (250В АС1 50Гц)/(30В DC1) | ВА/Вт | 1250/150 |
| Прочность электрическая (питание - контакты) | В | 2000 (АС 50Гц, 1 минута) |
| Износостойкость механическая, не менее | циклов | 1 х 107 |
| Износостойкость электрическая, не менее2) (цикл: вкл.1с/выкл.9с) | циклов |
1 x 105 |
| Сечение подключаемого проводника к клемме, не более | мм2 | 2.5 |
| Исполнение климатическое и категория размещения по ГОСТ 15150-69 (без образования конденсата) | УХЛ4, УХЛ2 | |
| Температура рабочая | °С | -25 … +55 (УХЛ4), -40 … +55 (УХЛ2) |
| Температура хранения | °С | -40 … +70 |
| Степень защиты реле корпус/клеммы по ГОСТ 14254-96 | IP40/IP20 | |
| Степень загрязнения по ГОСТ 9920-89 | 2 | |
| Влажность воздуха относительная, не более | % | 80 (25°С) |
| Положение рабочее в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Размеры габаритные | мм | 18 х 93 х 62 |
| Масса нетто/брутто, не более | г | 70/80 |
1) При боковых зазорах между корпусами не менее 5 мм.
При установке без зазоров, указанные значения тока снижаются в 2 раза.
2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. паспорт к изделию.
Вариант защиты до IP40

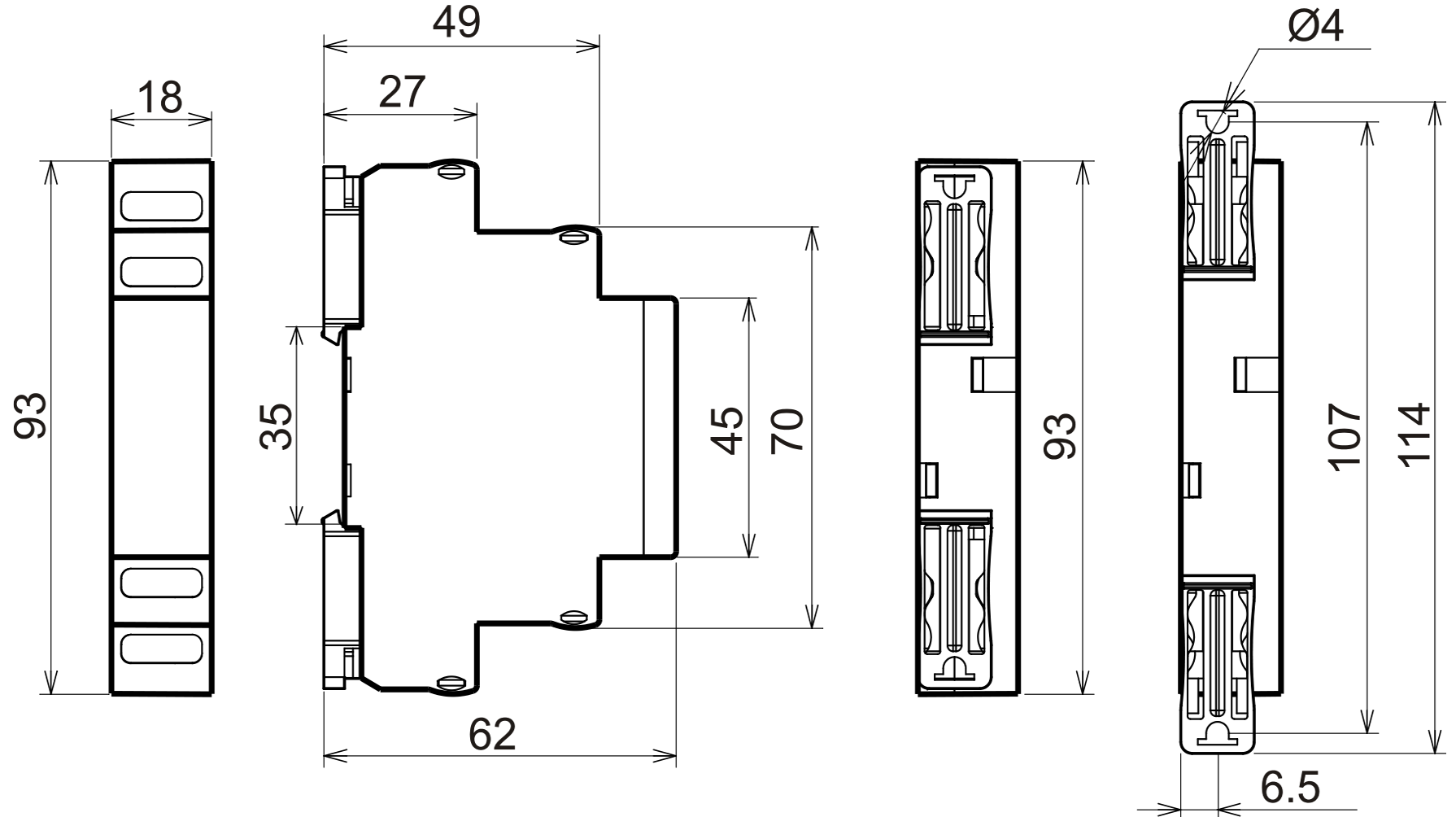

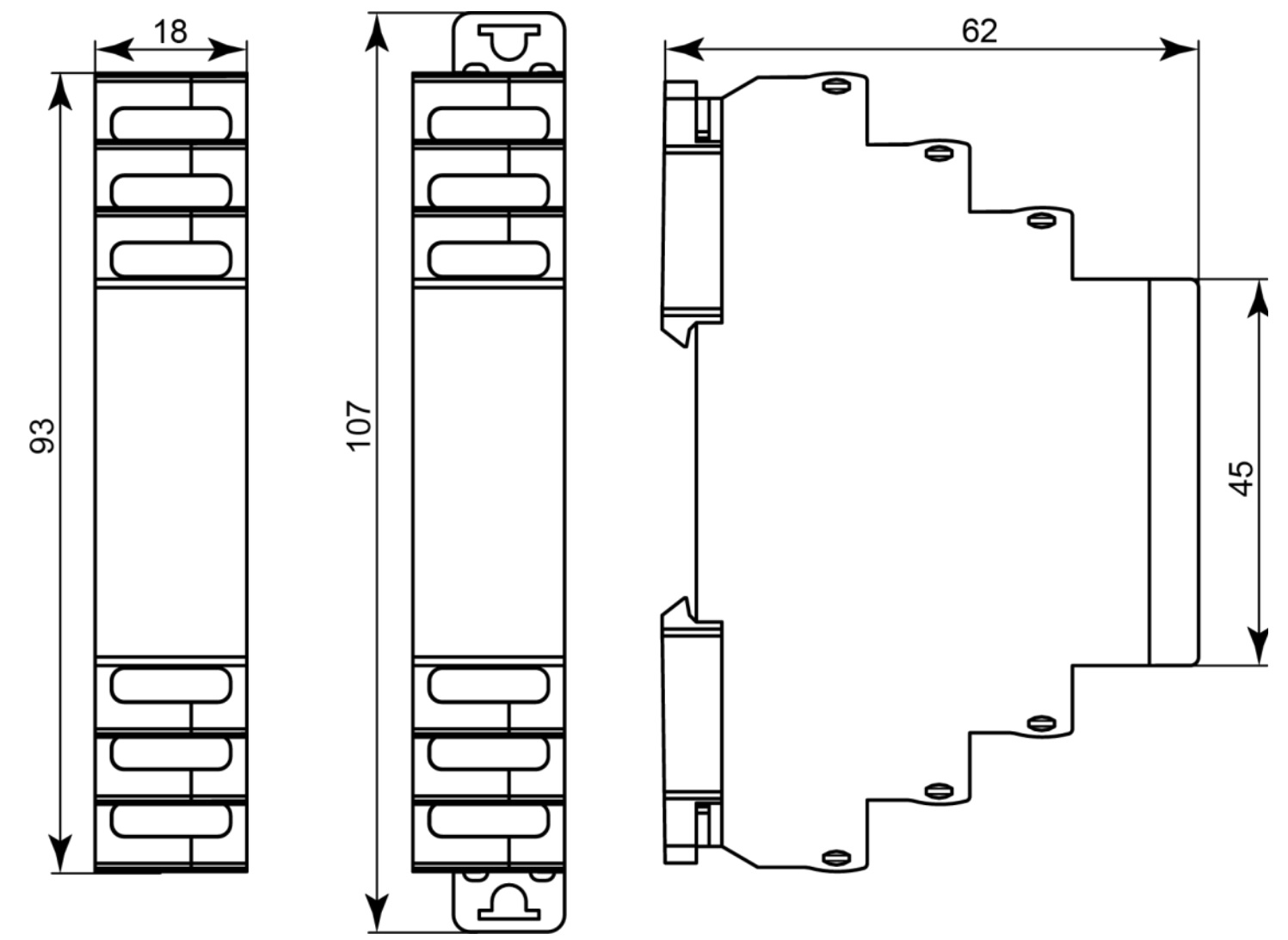

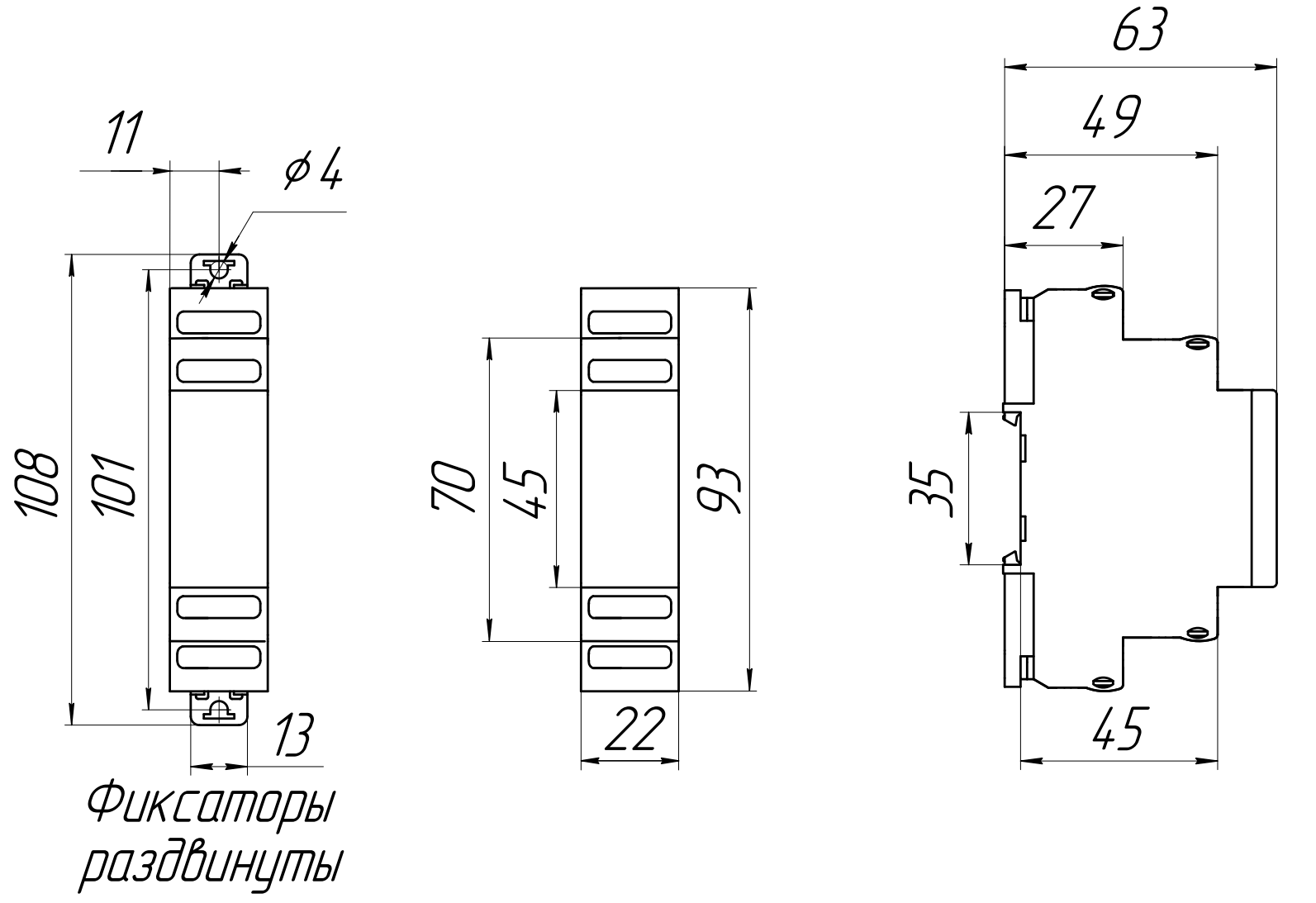

Габаритные размеры
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения - здесь
| Наименование |
Заказной код
(артикул)
|
Наименование файла
|
Файл для скачивания | Дата файла |
|
МРП-4 АСDC24В УХЛ4 |
4640016931477 |
Руководство по эксплуатации | .PDF Скачать v49 | 05.24 |
| 3D модель | .STEP Скачать | 09.22 | ||
|
МРП-4-1 ACDC12В УХЛ4 |
4640016938032 |
Руководство по эксплуатации | .PDF Скачать V09 | 03.23 |
| 3D модель | .STEP Скачать | 03.23 | ||
|
МРП-4-2 ACDC230В УХЛ4 |
4680019911151 |
Руководство по эксплуатации | .PDF Скачать V09 | 03.23 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-1
|
Параметр
|
Ед.изм. | Значение |
| Напряжение питания (номинальное по исполнениям) 3) | В |
АСDC24/АС230 |
| Диапазон допустимого напряжения питания АС 50/60Гц | 85—110% от номинального | |
| Диапазон допустимого напряжения питания DС | 90—110% от номинального | |
| Мощность потребляемая катушкой, не более | Вт |
АСDC24 - 0.5Вт |
| Время включения реле, не более | мс | 25 |
| Время выключения реле, не более | мс | 50 |
| Количество и тип контактов | 1 CO | |
| Максимальное коммутируемое напряжение, АС/DC | В | 250 / 30 |
| Ток всех групп контактов суммарный продолжительный, не более1,2) (230В АС1 50Гц) / (DC30В DC1) | 16 / 16 | |
| Ток одной группы контактов, не более1,2) (230В АС1 50Гц) / (30В DC1) | А | 16 / 16 |
| Максимальная коммутируемая мощность: АС230В 50Гц (АС1) / DC24В (DC1) | ВА/Вт | 4000/480 |
| Электрическая прочность (питание - контакты) | В | АС2000 (50Гц - 1 минута) |
| Механическая износостойкость, не менее | цикл | 1 х 107 |
| Электрическая износостойкость, не менее (цикл: вкл.1с/выкл.9с) | цикл | 1 x 105 (5А 250В АС1 50Гц), (5А 30В DС1) |
| Максимальная частота коммутаций, не более | цикл/ч | 600 |
| Диапазон рабочих температур (по исполнениям) | °С | -25…+55 (УХЛ4) / -40…+55 (УХЛ2) |
| Температура хранения | °С | -40…+70 |
| Помехоустойчивость от пачек импульсов по ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения по ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 или УХЛ2 (без образования конденсата) | |
| Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96 | IP40 / IP20 | |
| Степень загрязнения по ГОСТ 9920-89 | 2 | |
| Относительная влажность воздуха, не более | % | 80 (при 25°С) |
| Высота над уровнем моря, не более | м | 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Габаритные размеры | мм | 18 х 93 х 62 |
| Масса нетто/брутто | кг | 0.060 / 0.070 |
| Срок службы, не менее | лет | 10 |
1) При боковых зазорах не менее 5 мм. При установке без зазоров, указанные значения тока снижаются в 2 раза.
2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. рис. 3 руководства по эксплуатации.
3) Возможны исполнения на другие напряжения и частоту питания по заказу.
