Пусковое реле РВП-3 (звезда-треугольник)

Реле пусковое РВП-3



РВП-3 АС230В УХЛ4
стандарт
2214.00 руб. с НДС

РВП-3 AC230В УХЛ2 спец.изделие
3055.00 руб. с НДС

спец.изделие
3055.00 руб. с НДС

спец.изделие
3055.00 руб. с НДС


  • Плавный пуск электродвигателей
  • Уменьшение пусковых токов электродвигателей
  • Регулируемое время разгона
  • Переключение со "ЗВЕЗДЫ" на "ТРЕУГОЛЬНИК" с задержкой 40 или 80мс
  • 5 диапазонов установки времени срабатывания
  • Индикация рабочего состояния реле "ЗВЕЗДА" и "ТРЕУГОЛЬНИК"
  • Корпус шириной 18мм

НАЗНАЧЕНИЕ РЕЛЕ
 Реле времени пусковое РВП-3 предназначено для обеспечения плавного пуска мощных трёхфазных асинхронных электродвигателей, а также для уменьшения пусковых токов при включении двигателей. Уменьшение пусковых токов позволяет использовать в цепи пуска двигателя автоматы защиты на меньший ток срабатывания, что повышает надёжность защиты двигателя при перегрузках или аварии электропитания.

КОНСТРУКЦИЯ РЕЛЕ

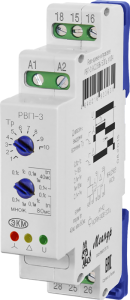

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: потенциометр «Тр» для установки выдержки времени в пределах выбранного диапазона, переключатель «множитель» для задания временного диапазона и для выбора задержки времени «tп» переключения со «ЗВЕЗДЫ» на «ТРЕУГОЛЬНИК», зелёный индикатор включения напряжения питания «U», жёлтый индикатор состояния пускателей «ТРЕУГОЛЬНИК» и красный индикатор состояния пускателей «ЗВЕЗДА».

РАБОТА РЕЛЕ
 Реле управляет питанием обмоток пускателей обеспечивающих подключение электродвигателя по схеме «ЗВЕЗДА» или «ТРЕУГОЛЬНИК» в процессе разгона и рабочего режима электродвигателя соответственно.
 Для управления электродвигателем используется два пускателя и реле. Пускатель для работы по схеме «ЗВЕЗДА» подключается на контакты 15 (16-18), пускатель для работы по схеме «ТРЕУГОЛЬНИК» - на контакты 25 (26-28). При подаче напряжения питания реле включается (загорается индикатор «U»), замыкаются контакты 15-18, начинается отсчёт времени разгона (Тр). По окончании времени разгона контакты 15-18 реле размыкаются, через время паузы (tп) замыкаются контакты реле 25-28.
 Реле имеет 5 диапазонов выдержки времени. Временной диапазон выбирается с помощью переключателя «множитель». Время разгона (Тр) определяется путём умножения числа установленного потенциометром «Тр» на множитель выбранного диапазона. Одновременно с этим задаётся фиксированное время переключения (tп) 40мс или 80мс в зависимости от зоны установки указателя переключателя «множитель». Реле выпускается в нескольких исполнениях по напряжению питания. Напряжение питания АС подаётся на клеммы «А1» и «А2». Для исполнения на напряжение питания DC «+Uпит» подаётся на клемму «А1», а «-Uпит» на клемму «А2».

 ВНИМАНИЕ: Переключение диапазонов и установка времени выдержки возможно только после снятия напряжения питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВП-3
Параметр
Ед.изм.
РВП-3 AC230В
РВП-3 AC110В
РВП-3 ACDC24В
Напряжение питания
В
АС230 ± 10%
АС110 ± 10%
АСDC24 ± 10%
Диапазон выдержки времени

0,1-1с; 1-10c; 0,1-1мин; 1-10мин; 0,1-1ч
Погрешность установки выдержки времени, не более
%
±5
Погрешность отсчета выдержки времени, не более
%
2
Время готовности, не более
с
0,15
Время повторной готовности, не более
с
0,1
Максимальное коммутируемое напряжение
В
400 (AC1/5А)
Максимальный коммутируемый ток АС250В 50 Гц (АС1)/DC30B (DC1)
А
16
Максимальная коммутируемая мощность АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
Максимальное напряжение между цепями и контактами реле В AC2000 (50Гц - 1мин)
Потребляемая мощность
Вт
2
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Количество и тип контактов

2 переключающие группы
Диапазон рабочих температур
0С
-25...+55
Температура хранения
0С
-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по
ГОСТ 15150-69 (без образования конденсата)
  УХЛ4
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80% (при 250С)
Высота над уровнем моря
м
до 2000
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса, не более
кг
0,076

ДИАГРАММА РАБОТЫ РЕЛЕ РВП-3
Диаграмма работы реле времени В1
Пусковое реле.
 При подаче питания включается реле "звезда" на время разгона tр, после паузы tп - включается реле "треугольник" до снятия питания.

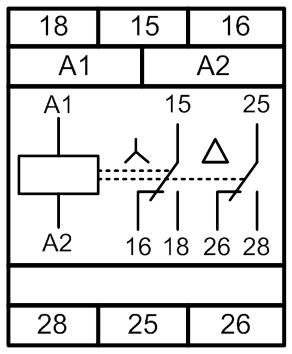

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Схема подключения РВП-3

Вариант защиты до IP40
Вариант защиты до IP40

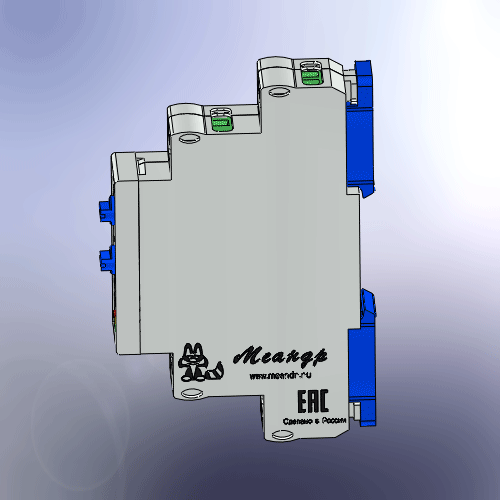

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 3425-007-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания Дата файла

РВП-3 АС230В УХЛ4
РВП-3 АС230В УХЛ2
РВП-3 АС110В УХЛ4
РВП-3 АСDC24В УХЛ4

4640016933631
4680019911861
4640016933624
4640016930852

Руководство по эксплуатации  .PDF Скачать v07 05.24
3D модель STEP Скачать 02.21
