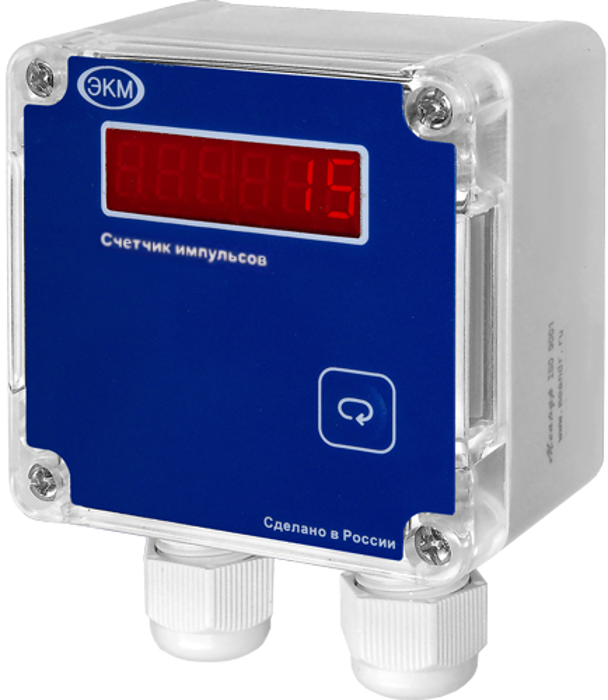

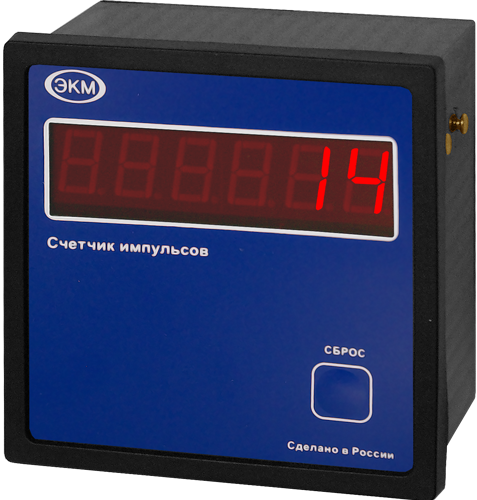

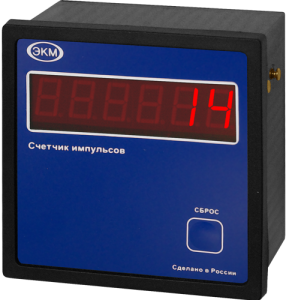

Счетчики импульсов СИМ-05-5-17, СИМ-05-5-09 с кнопкой сброс
СИМ-05-5-17 AC230В УХЛ4
|
стандарт |
2863.00 руб. с НДС
|
СИМ-05-5-17 DC10-30B УХЛ4
|
стандарт |
2863.00 руб. с НДС
|
СИМ-05-5-09 AC230В УХЛ4
|
стандарт |
2863.00 руб. с НДС
|
СИМ-05-5-09 DC10-30B УХЛ4
|
стандарт |
2863.00 руб. с НДС
|
-
Прямой и обратный счёт импульсов или режим цифровой шкалы
-
Режим суммирования по двум входам
-
Подсчёт времени наработки оборудования (подсчёт моточасов)
-
Сохранение результатов счета при отключении питания
ВНИМАНИЕ: Счётчик предназначен для технологического контроля наработки оборудования. Не предназначен для коммерческого учёта.
НАЗНАЧЕНИЕ СЧЕТЧИКА ИМПУЛЬСОВ
Счётчики импульсов СИМ-05-5 предназначены для подсчёта событий (импульсов) от внешних датчиков и отображения текущих значений на цифровом индикаторе. Счётчики импульсов СИМ-05-5 на лицевой панели имеют кнопку «СБРОС».
КОНСТРУКЦИЯ СЧЕТЧИКА ИМПУЛЬСОВ
Счётчик монтируется на ровную поверхность (СИМ-05-5-17) или в щит (СИМ-05-5-09). Материал корпуса - ударопрочный полистирол. На лицевой панели расположена кнопка «СБРОС» (для счётчиков СИМ-05-5-17 и СИМ-05-5-09) и шестиразрядный индикатор. Счётчики СИМ-05-5-17 устанавливают на ровную поверхность с помощью винтов или шурупов в отверстия корпуса, снизу корпуса расположены гермовводы для вывода проводов, подключаемых к оборудованию. Для установки счётчиков СИМ-05-5-09 в щит необходимо вырезать в панели окно размерами 94х94мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели. Сзади расположены клеммные блоки для подключения проводов. Порядок установки кронштейнов приведён на рисунке 7 руководства по эксплуатации. Габаритные размеры счётчиков приведены на рисунке 6 руководства по эксплуатации.
В качестве внешних устройств могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход и сухой контакт. Подключение датчиков с различными типами выходов показано на рисунке ниже.
РАБОТА СЧЁТЧИКА ИМПУЛЬСОВ
При подаче питания, счётчик сразу переходит в режим счета входных импульсов, начиная с последнего запомненного значения. Сброс сосчитанных импульсов осуществляется внешним сигналом сброса, который происходит по перепаду входного напряжения от «лог.0» к «лог.1» () или удержанием кнопки «СБРОС» в течении 5с. При этом текущее значение счётчика обнуляется и процесс счета повторяется. Значение счета сохраняется прибором в энергонезависимой памяти в момент снятия напряжения питания.
Счётчик имеет два режима работы.
В «Режиме 1» счётчик суммирует все импульсы, поступившие как на вход «Счёт1» так и на вход «Счёт2». При этом по входу «Счёт1» суммирование происходит по перепаду входного напряжения от «лог.1» к «лог.0» (), а по входу «Счёт2» - суммирование происходит по перепаду входного напряжения от «лог.0» к «лог.1» ().
Счётчик имеет два режима работы.
В «Режиме 1» счётчик суммирует все импульсы, поступившие как на вход «Счёт1» так и на вход «Счёт2». При этом по входу «Счёт1» суммирование происходит по перепаду входного напряжения от «лог.1» к «лог.0» (), а по входу «Счёт2» - суммирование происходит по перепаду входного напряжения от «лог.0» к «лог.1» ().
В «Режиме 2» счётчик может, как суммировать так и вычитать импульсы, поступившие на входы «Счёт1» и «Счёт2». Обязательным условием для суммирования является завершение полного цикла изменения входных сигналов:
-
«Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().
-
«Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().
-
«Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ().
-
«Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()
Обязательным условием для вычитания является завершение полного цикла изменения входных сигналов:
-
«Счёт2» перепад входного напряжения от «лог.0» к «лог.1» ().
-
«Счёт1» перепад входного напряжения от «лог.0» к «лог.1» ().
-
«Счёт2» перепад входного напряжения от «лог.1» к «лог.0» ()
-
«Счёт1» перепад входного напряжения от «лог.1» к «лог.0» ()
Для нормальной работы счётчика в этом режиме необходимо, чтобы выходы датчиков, подключённых ко входам «Счёт1» и «Счёт2» были одинакового типа, т.е. оба или NPN, или PNP.
Параметр | Ед.изм. | СИМ-05-5 АС230В | СИМ-05-5 DС10-30В |
Напряжение питание
|
В/Гц
|
АС230 ± 10%
|
DC10-30
|
Внутренний адаптер питания датчиков
|
В
|
DC12
|
DC10-30
|
Суммарный ток потребления подключённых датчиков, не более
|
мА
|
90
|
|
Количество разрядов дисплея
|
ед.
|
6
|
|
Диапазон пределов подсчета событий
|
ед.
|
-99999…999999
|
|
Тип входных датчиков | NPN, PNP, контактный | ||
Уровень логического нуля «лог.0»
|
В
|
0...2
|
|
Уровень логической единицы «лог.1»
|
В
|
8...15
|
8...30
|
Минимальная длительность входного сигнала по входу счет
|
мс
|
2
|
|
Максимальная скорость счёта по счетным входам
|
имп./с
|
до 500 (режим 1)
до 250 (режим 2)
|
|
Минимальная длительность сигналов по входу сброса
|
мс
|
40
|
|
Диапазон рабочих температур | -25…+55 | ||
Температура хранения | -40...+70 | ||
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
|
уровень 3 (2кВ/5кГц) | ||
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
|
уровень 3 (2кВ А1-А2) | ||
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)
|
УХЛ4 | ||
Степень защиты по ГОСТ 14254-96 |
IP54 (СИМ-05-5-17)
IP54(по лиц.пан.)/IP20(по клеммам)(СИМ-05-5-09)
|
||
Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | ||
Относительная влажность воздуха | % | до 80 (при 250C) | |
Высота над уровнем моря | м | до 2000 | |
Рабочее положение в пространстве | произвольное | ||
Режим работы | непрерывный, круглосуточный | ||
Габаритные размеры
|
мм
|
82х80х56 (СИМ-05-5-17)
96х96х75 (СИМ-05-5-09)
|
|
Размер окна индикации
|
мм
|
14х47 (СИМ-05-5-17)
20х76 (СИМ-05-5-09)
|
|
Высота цифры
|
мм
|
10 (СИМ-05-5-17)
15 (СИМ-05-5-09)
|
|
Масса, не более
|
кг
|
0,4
|
|
Срок хранения информации при отключенном питании
|
|
не ограничен
|
СХЕМА ПОДКЛЮЧЕНИЯ СЧЁТЧИКА ИМПУЛЬСОВ
ГАБАРИТНЫЕ РАЗМЕРЫ СЧЁТЧИКА ИМПУЛЬСОВ СИМ-05-5-17
ГАБАРИТНЫЕ РАЗМЕРЫ СЧЁТЧИКА ИМПУЛЬСОВ СИМ-05-5-09
ТУ 4278-005-31928807-2014
