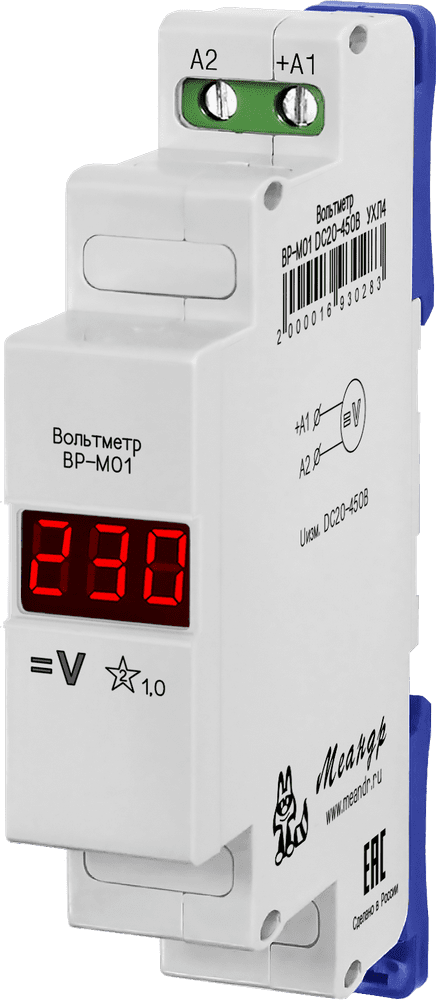

Вольтметр на DIN рейку ВР-М01 для работы с поcтоянным током

Вольтметр ВР-М01
ВР-М01 DС20-450В УХЛ4
спец. изделие


  • Питание от контролируемого напряжения
  • Широкий диапазон измерения напряжения - DС20-450В
  • Основная погрешность измерений не хуже 0,5% +/- единица младшего разряда
  • Яркий трёхразрядный индикатор красного цвета
  • Ширина корпуса 17,5мм (1модуль)

НАЗНАЧЕНИЕ ВОЛЬТМЕТРА
 Цифровой промышленный вольтметр  ВР-М01 предназначен для технологического контроля величины напряжения в силовых электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.
 Является средством контроля. Периодической поверке не подлежит.

КОНСТРУКЦИЯ ВОЛЬТМЕТРА
 Вольтметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку DIN EN 50022 или на ровную поверхность. Для установки вольтметра на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением от 0,5 до 4мм2 (От 20 до 10 AWG). На лицевой панели прибора расположен цифровой индикатор отображающий величину напряжения.

РАБОТА ВОЛЬТМЕТРА
 Вольтметр не требует оперативного питания и подключается непосредственно в измеряемую цепь.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТМЕТРА ВР-М01
Питание   От измеряемого напряжения
Диапазон измеряемого напряжения В DC20-450
Измерительная цепь, она же питание   +A1-A2
Основная погрешность измерений, ед. младшего разряда %

0,5±1 единица младшего разряда

Потребляемая мощность, не более ВА 1,5
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Диапазон рабочих температур 0C
-25…+55 (УХЛ4)
 -40…+55 (УХЛ2)
Температура хранения 0C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69   УХЛ4
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 при 250C
Рабочее положение в пространстве   произвольное
Режим работы

непрерывный
Габаритные размеры
мм
18x93x62
Масса
кг
0,05
Средний срок службы, не менее
лет
8
Средняя наработка на отказ, не менее
ч
10000
* - Спец.исполнение

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ ВОЛЬТМЕТРА
Габаритные размеры реле в корпусе 18*93*62мм

ТУ 4221-001-31928807-2014
Декларация соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
ВР-М01 DС20-450В УХЛ4 2000016930283  Скачать v01.04.19
