Реле промежуточные МРП-2, МРП-2-1, МРП-2М и МРП-2М-1

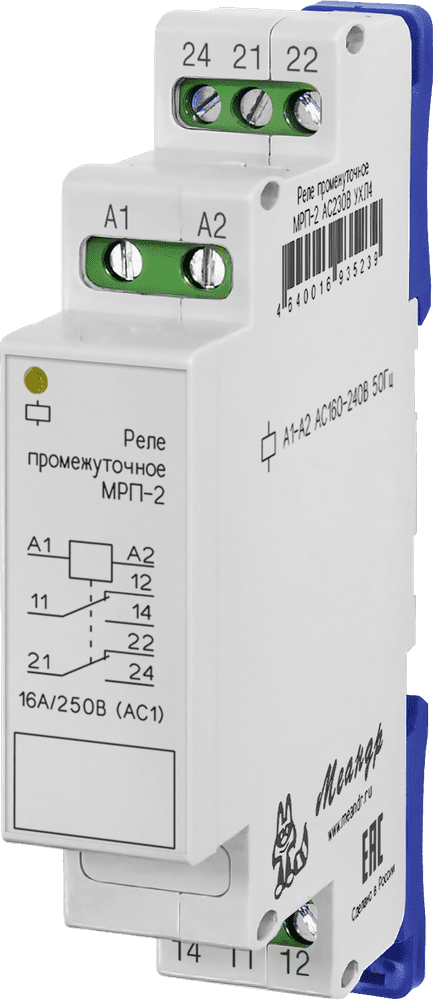

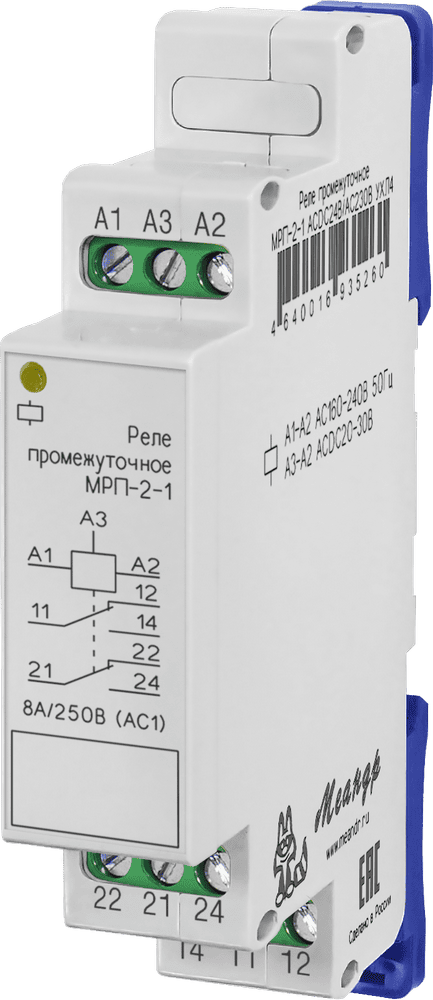

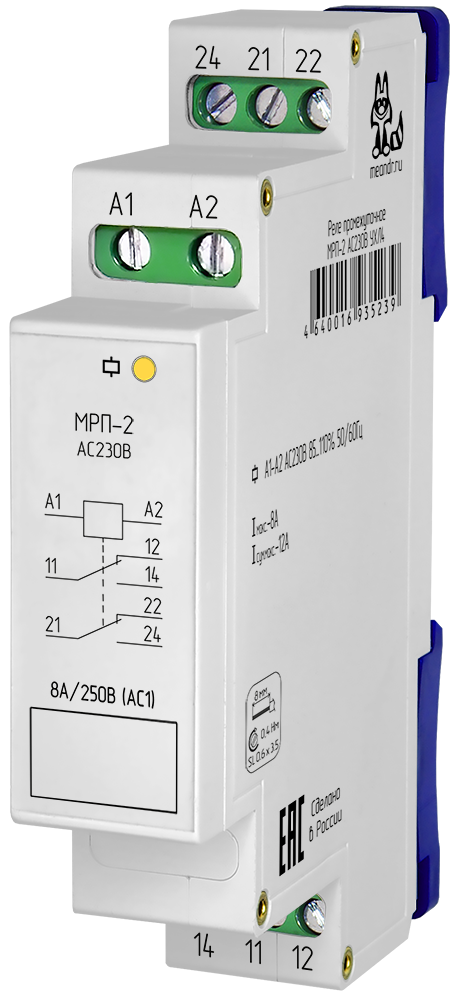

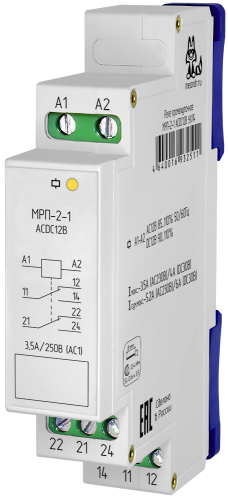

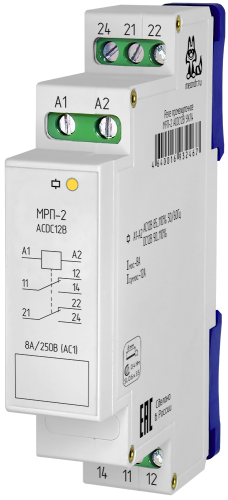

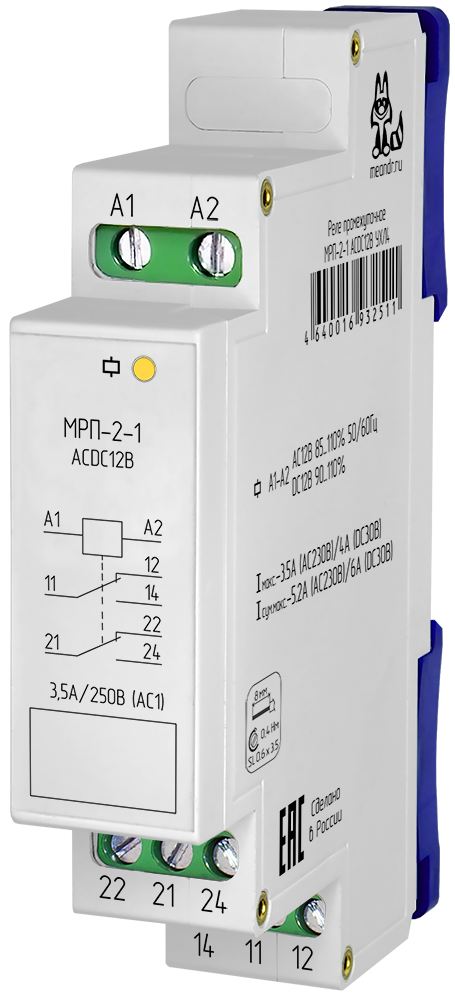

МРП-2	МРП-2-1

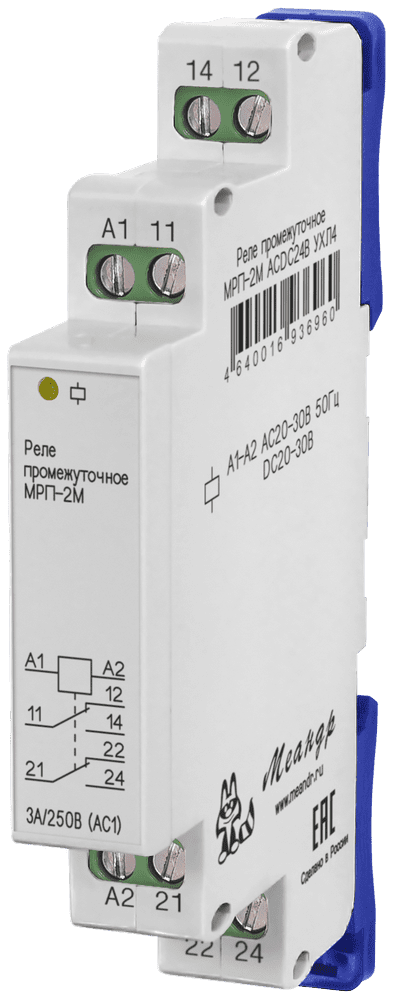

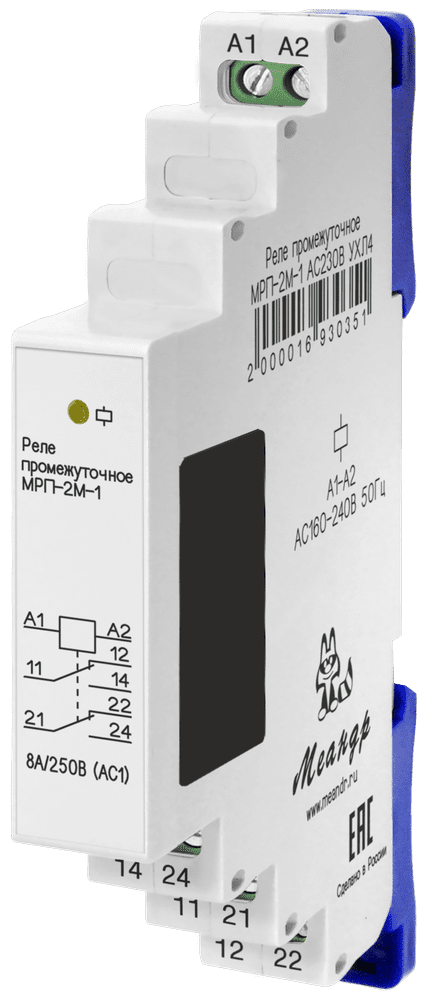

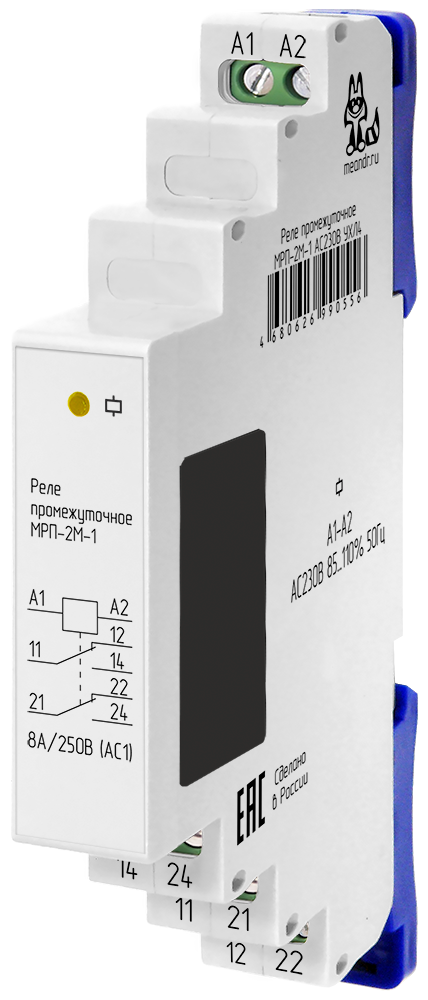

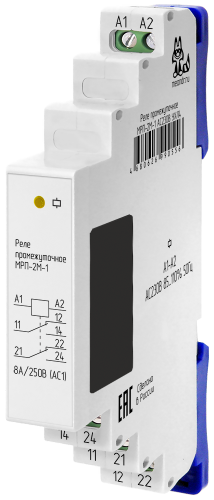

МРП-2М	МРП-2М-1

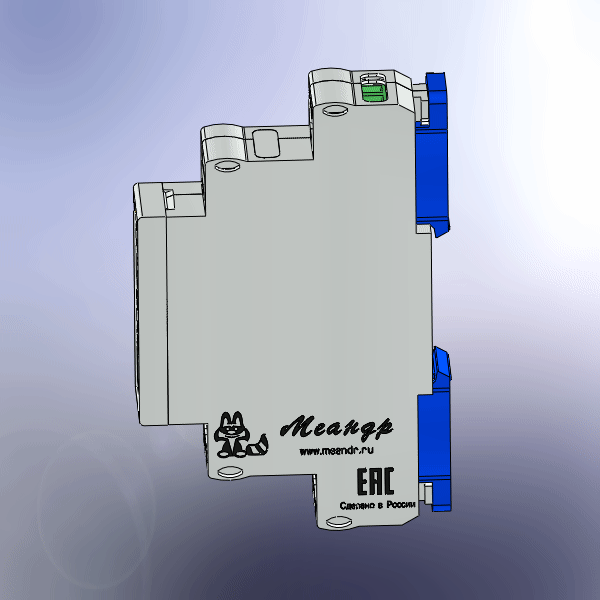

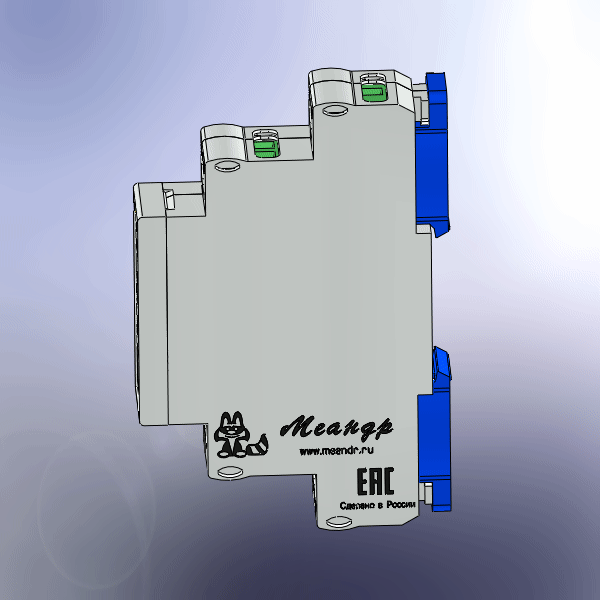

МРП-2 (3D модель)	МРП-2-1 (3D модель)

МРП-2 AC230В УХЛ2	спец. изделие	1412.00 руб. с НДС
МРП-2 AC230В УХЛ4	стандарт	1023.00 руб. с НДС
МРП-2 ACDC12В УХЛ2	спец. изделие	1412.00 руб. с НДС
МРП-2 ACDC12В УХЛ4	стандарт	1023.00 руб. с НДС
МРП-2 ACDC24В УХЛ2	спец. изделие	1412.00 руб. с НДС
МРП-2 ACDC24В УХЛ4	стандарт	1023.00 руб. с НДС
МРП-2 ACDC60В УХЛ4	спец. изделие	1284.00 руб. с НДС
МРП-2 AC400В УХЛ4	спец. изделие	1412.00 руб. с НДС
МРП-2-1 ACDC12В УХЛ4	стандарт	850.00 руб. с НДС
МРП-2-1 ACDC24В/АС230В УХЛ2	спец. изделие	1172.00 руб. с НДС
МРП-2-1 ACDC24В/AC230В УХЛ4	стандарт	850.00 руб. с НДС
МРП-2М AC230В УХЛ2	спец. изделие	1412.00 руб. с НДС
МРП-2М AC230В УХЛ4	стандарт	1023.00 руб. с НДС
МРП-2М ACDC12В УХЛ2	спец. изделие	1412.00 руб. с НДС
МРП-2М ACDC12В УХЛ4	стандарт	1023.00 руб. с НДС
МРП-2М ACDC24В УХЛ2	спец. изделие	1412.00 руб. с НДС
МРП-2М ACDC24В УХЛ4	стандарт	1023.00 руб. с НДС
МРП-2М-1 AC230В УХЛ2	спец. изделие	1582.00 руб. с НДС
МРП-2М-1 AC230В УХЛ4	стандарт	1146.00 руб. с НДС
МРП-2М-1 ACDC24В УХЛ2	спец. изделие	1582.00 руб. с НДС
МРП-2М-1 ACDC24В УХЛ4	стандарт	1146.00 руб. с НДС

Применяются для гальванической развязки между силовыми цепями и цепями управления
Индикация состояния выхода
Ширина 1 DIN модуль (18 мм) - МРП-2, МРП-2-1
Ширина 2/3 модуля (13 мм) - МРП-2М, МРП-2М-1

НАЗНАЧЕНИЕ РЕЛЕ

Реле промежуточные (вспомогательные) типов МРП-2, МРП-2-1, МРП-2М, МРП-2М-1 (далее реле) предназначены для гальванической развязки между силовыми цепями и цепями управления или дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле.

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм² . На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения. Внешний вид реле по типам исполнения приведён на рис. 1 руководства по эксплуатации. Габаритные размеры приведены на рис. ниже. Технические характеристики приведены в таблице

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм.

Следует использовать отвертку 0,6*3,5мм

РАБОТА РЕЛЕ

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

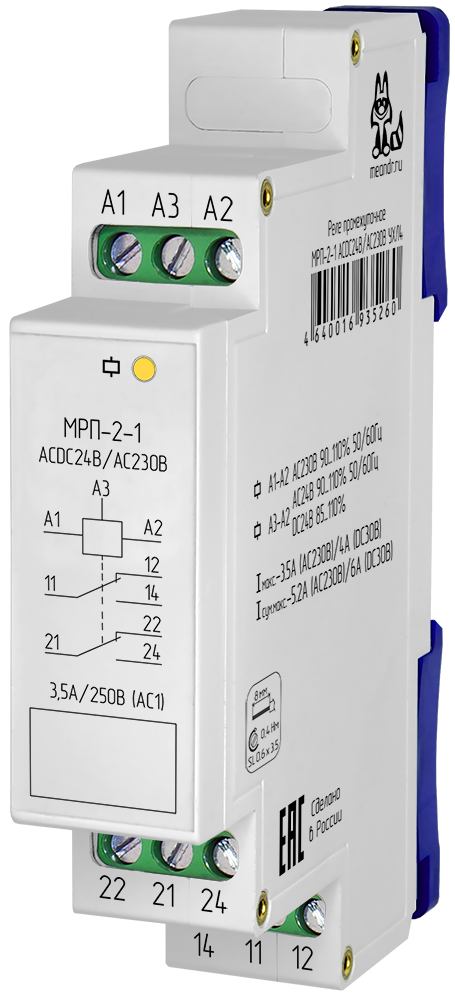

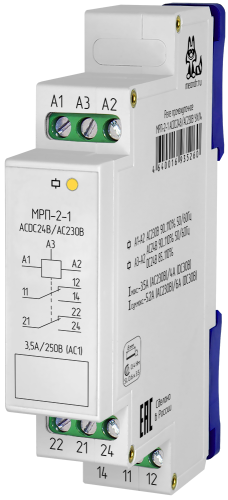

Для реле с напряжением питания ACDC24В/AC230В напряжения AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.

Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.

ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-2

Параметр	Ед.изм.	МРП-2	МРП-2-1
Напряжение питания (номинальное по исполнениям) ³⁾	В	АС230 АСDC12 АСDC24 АСDC60 АС400	АС230 АСDC12 АСDC24 АСDC60 АС400
Диапазон допустимого напряжения питания АС 50/60Гц		85—110% от номинального
Диапазон допустимого напряжения питания DС		90—110% от номинального
Мощность потребляемая катушкой, не более	Вт	1.0	АСDC24 - 0.5Вт АС230 - 4ВА
Время включения реле, не более	мс	25
Время выключения реле, не более	мс	50
Количество и тип контактов		2 CO	2 CO
Максимальное коммутируемое напряжение, АС/DC	В	250 / 30
Ток всех групп контактов суммарный продолжительный, не более^1,2) (230В АС1 50Гц) / (DC30В DC1)		24 / 24	10.5 / 12
Ток одной группы контактов, не более1,2) (230В АС1 50Гц) / (30В DC1)	А	16 / 16	7 / 8
Максимальная коммутируемая мощность: АС230В 50Гц (АС1) / DC24В (DC1)	ВА/Вт	4000/480	2000/240
Электрическая прочность (питание - контакты)	В	АС2000 (50Гц - 1 минута)
Механическая износостойкость, не менее	цикл	1 х 10⁷
Электрическая износостойкость, не менее (цикл: вкл.1с/выкл.9с)	цикл	1 x 10⁵ (5А 250В АС1 50Гц), (5А 30В DС1)
Максимальная частота коммутаций, не более	цикл/ч	600
Диапазон рабочих температур (по исполнениям)	°С	-25…+55 (УХЛ4) / -40…+55 (УХЛ2)
Температура хранения	°С	-40…+70
Помехоустойчивость от пачек импульсов по ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения по ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69		УХЛ4 или УХЛ2 (без образования конденсата)
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96		IP40 / IP20
Степень загрязнения по ГОСТ 9920-89		2
Относительная влажность воздуха, не более	%	80 (при 25°С)
Высота над уровнем моря, не более	м	2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18 х 93 х 62
Масса нетто/брутто	кг	0.070 / 0.080	0.060 / 0.070
Срок службы, не менее	лет	10

1) При боковых зазорах не менее 5 мм. При установке без зазоров, указанные значения тока снижаются в 2 раза.

2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. рис. 3 руководства по эксплуатации.

3) Возможны исполнения на другие напряжения и частоту питания по заказу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-2М

Параметр	Ед.изм.	МРП-2М ACDC12В	МРП-2М ACDC24В	МРП-2М АС230В
Напряжение питания номинальное	В	12 АСDC	24 АСDC	230 АС
Отклонение напряжения питания от номинального, АС 50/60Гц	%	-15 ... +10
Отклонение напряжения питания от номинального, DC	%	-10 ... +10		-
Мощность потребления, не более	ВА/Вт	2/1	2/1	2/-
Время включения реле, не более	мс	25
Время выключения реле, не более	мс	50
Количество и тип контактов		2 переключающие группы
Напряжение коммутируемое, максимальное AC/DC	В	250/30
Ток всех групп контактов суммарный продолжительный, не более¹⁾	А	4.5 (250В АС1 50Гц), (30В DC1)
Ток 1 группы контактов, не более¹⁾	А	3 (250В АС1 50Гц), (30В DC1)
Мощность 1 группы контактов коммутируемая, максимальная		1250ВА (250В АС1 50Гц), 150Вт (30В DC1)
Электрическая прочность (питание - контакты)	В	2000 (AC 50Гц - 1 минута)
Механическая износостойкость, не менее	циклов	1 х 10⁷
Электрическая износостойкость, не менее²⁾ (цикл: вкл.1с/выкл.9с)	циклов	1 x 10⁵ (3А 250В АС1 50Гц), (3А 30В DС1)
Максимальная частота коммутаций, не более	цикл./ч	600
Сечение подключаемого проводника к клемме, не более	мм²	2.5
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4, УХЛ2
Диапазон рабочих температур (по исполнениям)	°С	-25 … +55 (УХЛ4), -40 … +55 (УХЛ2)
Температура хранения	°С	-40…+70
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Степень защиты корпус / клеммы по ГОСТ 14254-96		IP40 / IP20
Степень загрязнения по ГОСТ 9920-89		2
Относительная влажность воздуха, не более	%	80 (25°С)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	13 х 93 х 62
Масса нетто/брутто, не более	г	50/60

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ МРП-2М-1

Параметр	Ед.изм.	МРП-2М-1 ACDC24В	МРП-2М-1 ACDC230В
Напряжение питания номинальное	В	24АСDC	230 АСDC
Отклонение напряжения питания от номинального, АС 50/60Гц	%	-15 ... +10
Отклонение напряжения питания от номинального, DC	%	-10 ... +10	-
Мощность потребления, не более	ВА/Вт	2/1	2/1-
Время включения реле, не более	мс	25
Время выключения реле, не более	мс	50
Количество и тип контактов		2 переключающие группы
Напряжение коммутируемое, максимальное AC/DC	В	250/30
Ток всех групп контактов суммарный продолжительный, не более¹⁾	А	12 (250В АС1 50Гц), (30В DC1)
Ток 1 группы контактов, не более¹⁾	А	8 (250В АС1 50Гц), (30В DC1)
Мощность 1 группы контактов коммутируемая, максимальная		1250ВА (250В АС1 50Гц), 150Вт (30В DC1)
Электрическая прочность (питание - контакты)	В	АС2000 (AC 50Гц 1 минута)
Механическая износостойкость, не менее	циклов	1 х 10⁷
Электрическая износостойкость, не менее²⁾ (цикл: вкл.1с/выкл.9с)	циклов	1 x 10⁵ (3А 250В АС1 50Гц), (3А 30В DС1)
Максимальная частота коммутаций, не более	цикл./ч	600
Сечение подключаемого проводника к клемме, не более	мм²	1.5
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4, УХЛ2
Диапазон рабочих температур (по исполнениям)	°С	-25 … +55 (УХЛ4), -40 … +55 (УХЛ2)
Температура хранения	°С	-40…+70
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Степень защиты реле корпус / клеммы по ГОСТ 14254-96		IP40 / IP20
Степень загрязнения по ГОСТ 9920-89		2
Относительная влажность воздуха, не более	%	80 (25°С)
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	13 х 93 х 62
Масса нетто/брутто, не более	г	45/50

1) При боковых зазорах не менее 5 мм.

При установке без зазоров, указанные значения тока снижаются в 2 раза.

2) Для индуктивной нагрузки учитывается понижающий коэффициент, см. рис. 1 руководства по эксплуатации.

Вариант защиты до IP40

Габаритные размеры МРП-2

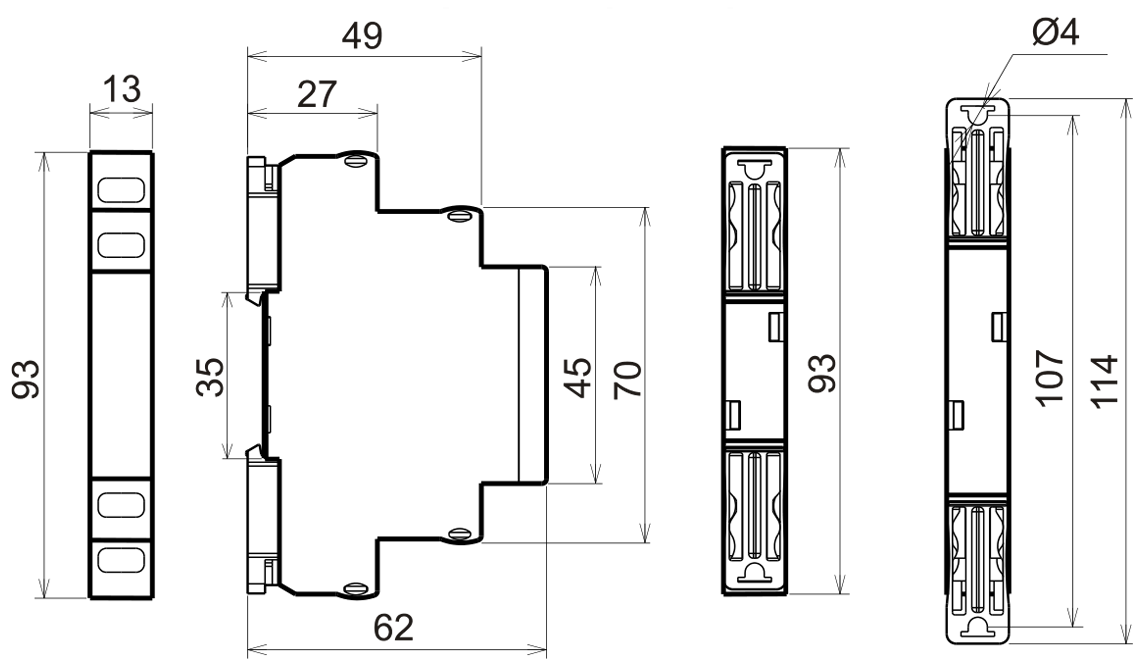

Габаритные размеры МРП-2М

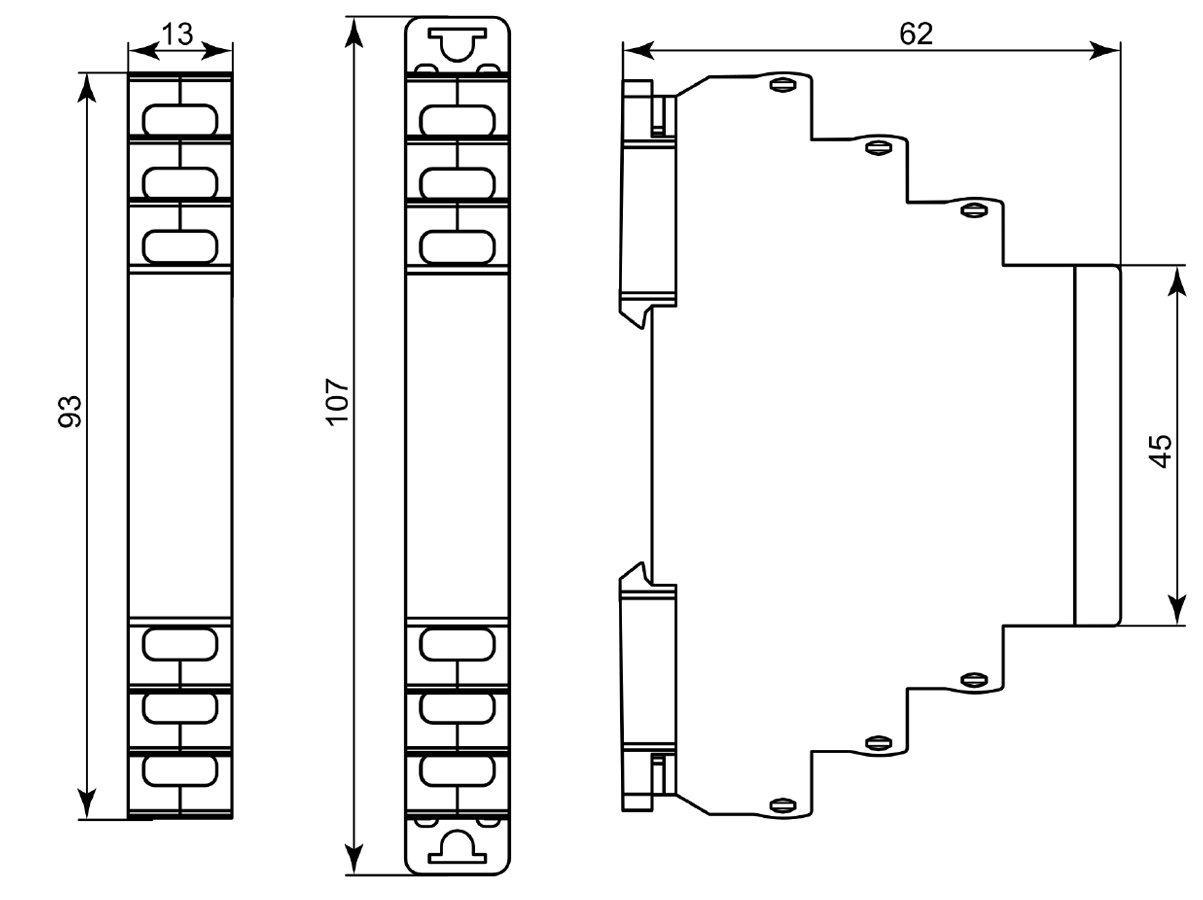

Габаритные размеры МРП-2М-1

ТУ 3425-003-31928807-2014

Сертификат соответствия EAC: смотреть

Форум и обсуждения - здесь

Наименование	Заказной код (артикул)	Наименование файла	Файл для скачивания	Дата файла
МРП-2 ACDC12В УХЛ4 МРП-2 ACDC12В УХЛ2 МРП-2 ACDC24В УХЛ4 МРП-2 ACDC24В УХЛ2 МРП-2 ACDC60В УХЛ4 МРП-2 AC230В УХЛ4 МРП-2 AC230В УХЛ2 МРП-2 AC400В УХЛ4 МРП-2 AC400В УХЛ2	4640016932467 4640016932450 4640016932481 4640016932474 4640016932498 4640016935239 4640016935246 2000016934427 2000016934410	Руководство по эксплуатации	PDF Скачать v50	11.24
		3D модель	STEP Скачать	09.22
МРП-2-1 ACDC24В/AC230В УХЛ4 МРП-2-1 ACDC24В/AC230В УХЛ2 МРП-2-1 ACDC36В УХЛ4	4640016935260 4640016935253 4640016939732	Руководство по эксплуатации	PDF Скачать v50	11.24
	4640016935260 4640016935253 4640016939732	3D модель	STEP Скачать	09.22
МРП-2М AC230В УХЛ2 МРП-2М AC230В УХЛ4 МРП-2М ACDC12В УХЛ2 МРП-2М ACDC12В УХЛ4 МРП-2М ACDC24В УХЛ2 МРП-2М ACDC24В УХЛ4	4640016936953 4640016936946 4640016937806 4640016937790 4640016936977 4640016936960	Руководство по эксплуатации	PDF Скачать V11	03.23
		3D модель	STEP Скачать	03.25
МРП-2М-1 AC230В УХЛ2 МРП-2М-1 AC230В УХЛ4 МРП-2М-1 ACDC24В УХЛ2 МРП-2М-1 ACDC24В УХЛ4	2000016930368 2000016930351 2000016930382 2000016930375	Руководство по эксплуатации	PDF Скачать V08	03.23
	2000016930368 2000016930351 2000016930382 2000016930375	3D модель	STEP Скачать	03.25
