КУТП-1

Контроллер КУТП-1
КУТП-1 6720.00 руб. с НДС

  • Программируемый логический контроллер на 7 каналах управления с контролем нуля
  • Трёхразрядный индикатор значений уставок
  • Диапазон настройки температурных режимов по каналам 0...99%
  • Диапазон настройки скорости привода 10...254мс
  • Пылезащищённое исполнение корпуса
  • Энергонезависимая память параметров настроек

НАЗНАЧЕНИЕ
 Контроллер КУТП-1 (далее контроллер) предназначен для управления туннельной печью при производстве пластиковых бутылок. Контроллер содержит шесть каналов управления нагревателями ТЭН, один канал управления скоростью вращения двигателя.

КОНСТРУКЦИЯ
 Контроллер выпускается в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Контроллер предназначен для монтажа на щит. Для установки необходимо в панели вырезать окно размерами 94х94мм. Расположить контроллер в окне, установить на боковые поверхности прибора кронштейны крепления. Порядок установки кронштейнов приведён в паспорте. На лицевой панели расположены: трёх разрядный семисигментный индикатор красного цвета, восемь светодиодов и четыре кнопки управления: «режим», «-», «+», «пуск/стоп». На задней панели расположены клеммы для подключения к силовой части печи. Материал корпуса полистирол.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр Ед.изм. КУТП-1
Количество разрядов на индикаторе   3
Количество программируемых уставок   6
Диапазон значений по каналам (зонам нагрева) 1...6 % 1 - 99
Количество выходов с детектированием нуля   6
Диапазон установки по каналу "скорость" мс 10...254
Напряжение питания В 230В ± 10%
Ток нагрузки по каждому выходу А 0,1
Степень защиты: по корпусу/по клеммам

IP54/IP20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Диапазон рабочих температур 0С -25 ... +55
Температура хранения 0С -25 ... +70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)    уровень 3 (2кВ А1-А2)
Габаритные размеры мм 96*96*75
Потребляемая мощность, неболее ВА 5
Масса кг 0,35
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха % до 80 (при 25°С)
Высота над уровнем моря м до 2000
Режим работы   непрерывный
Срок хранения информации при отключении питающего напряжения   неограничен
Срок службы   10 лет
Работоспособен в условиях повышенного содержания влаги, пыли, муки и пр.

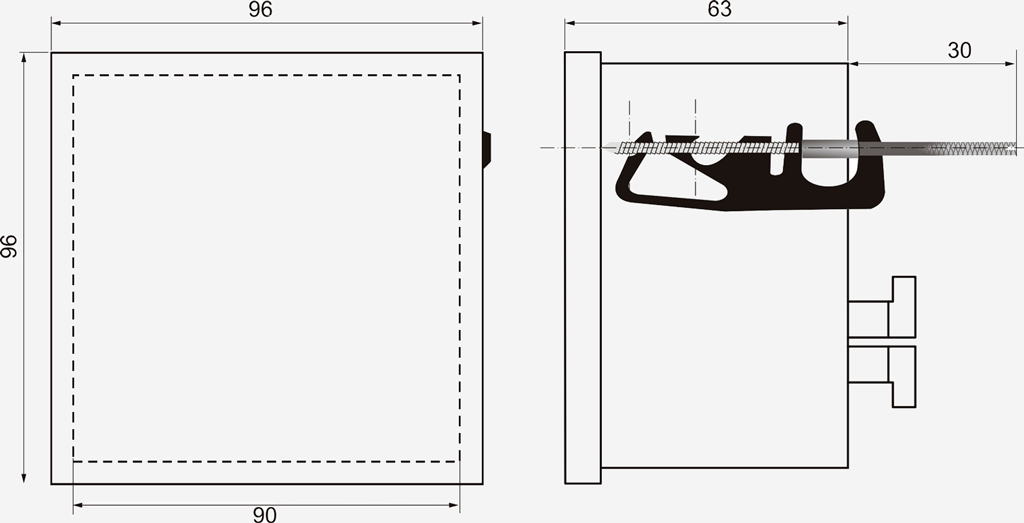

ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритные размеры КУТП-1

ТУ 3425-006-31928807-2014
Форум и обсуждения  -  здесь

Наименование
Заказной код
(артикул)
Наименование файла Файл для скачивания Дата файла
КУТП-1 4640016930333 Руководство по эксплуатации  .PDF Скачать v05 02.21
