Реле контроля фаз РКФ-М03-1-15 с фиксированные порогами напряжения
 |
|
РКФ-М03-1-15 AС400В УХЛ4
|
стандарт |
2227.00 руб. с НДС
|
|
РКФ-М03-1-15 AС400В УХЛ2
|
спец.изделие |
3072.00 руб. с НДС
|
- Контроль порядка чередования фаз в трёхфазных сетях без нейтрали
- Контроль обрыва фаз в трёхфазных сетях
-
Контроль "слипания" фаз в трёхфазных сетях
-
Не требует дополнительного напряжения питания
НАЗНАЧЕНИЕ
Реле предназначено для контроля линейного напряжения в трехфазных сетях без нейтрали.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки реле должно быть защищено от попадания брызг воды, масел, эмульсий. Конденсация влаги на поверхности изделия не допускается. Исключить воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9.8 м/с2 .
КОНСТРУКЦИЯ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На передней панели прибора расположены два индикатора «авария» и «норма», предназначенные для индикации состояния контролируемой сети и встроенного исполнительного реле, а также зеленый индикатор включения напряжения питания «Сеть». Габаритные размеры приведены на рис. ниже. Технические характеристики приведены в таблице.
В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Удары с ускорением более 5g могут привести к переключению контактов. Неправильное положение контактов перед первым включением реле не является признаком дефектности реле. Для восстановления исходного (выключенного) состояния контактов перед вводом реле в эксплуатацию необходимо кратковременно подать на реле напряжение питание.
РАБОТА
При подаче на реле трехфазного напряжения, если все контролируемые параметры находятся в норме, встроенное исполнительное реле включается через время включения (tвкл=1с), при этом мигает желтый индикатор «норма» и замкнуты контакты реле 11-14 и 21-24. При возникновении неисправности в сети, контакты реле 11-14 и 21-24 размыкаются, а контакты 11-12 и 21-22 замыкаются и мигает красный индикатор “авария”. Диаграмма работы реле представлены на рис. ниже, схема подключения и расположения клемм показано на рис. 2 руководства по эксплуатации.
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвёртку 0,6*3,5мм.
ВНИМАНИЕ: Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.
| Номинальное линейное напряжение Uл.ном частотой 50 Гц, В |
400
|
|
Минимальное допустимое линейное напряжение, В
|
250
|
|
Максимальное допустимое линейное напряжение, В
|
530
|
|
Потребляемая мощность, не более, ВА
|
2
|
|
Время включения, tвкл, с
|
не более 1 |
|
Время выключения (реакции), tвыкл, с
|
не более 1 |
|
Максимальный коммутируемый ток АС250В50Гц (АС1)/DC30В (DC1)
|
8 А |
| Максимально коммутируемая мощность:АС250В 50Гц(АС1)/DC30В(DC1) ВА/Вт | 2000 / 240 |
| Максимальное напряжение изоляции между цепями питания и контактами реле, В | АС2000 (50Гц 1 минута) |
| Количество и тип контактов | 2 переключающие группы |
| Число циклов под нагрузкой | 100000 |
| Число механических циклов | 1000000 |
| Габаритные размеры, мм | 17.5x90x63 |
| Воздействие вибрации, g | до 1 |
| Одиночные удары, g | до 5 |
| Степень защиты корпус / клеммы | IP40 / IP20 |
| Климатическое исполнение и категория размещения по ГОСТ15150-69 | УХЛ4 / УХЛ2 |
| Рабочая температура, оС | - 25 + 55 (УХЛ4) / -40…+55 (УХЛ2) |
| Температура хранения, оС | - 40 + 70 |
| Рабочее положение в пространстве | произвольное |
| Высота над уровнем моря, м | до 2000 |
| Режим работы | непрерывный |
| Масса реле, кг | 0,063 |

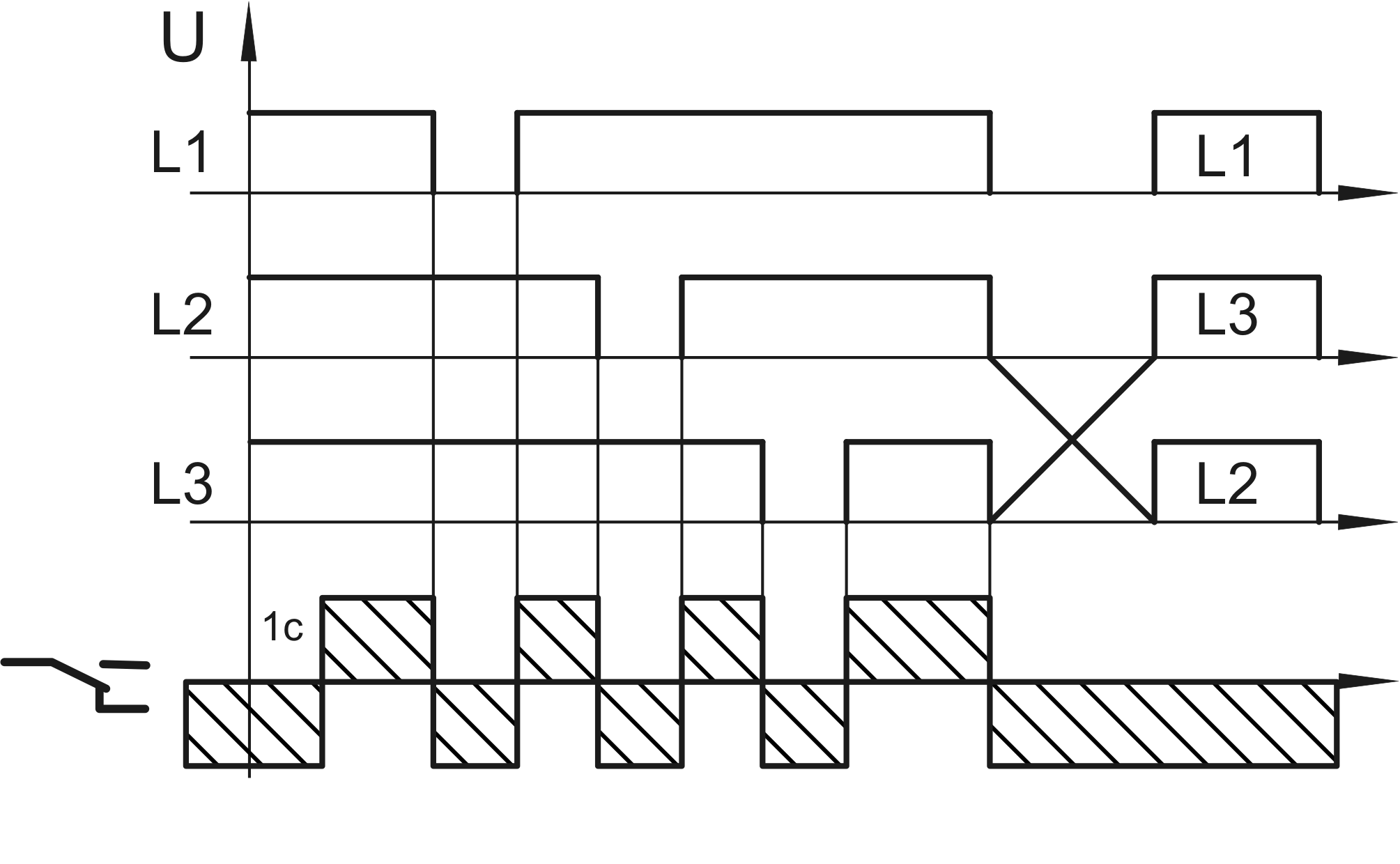

ДИАГРАММЫ РАБОТЫ

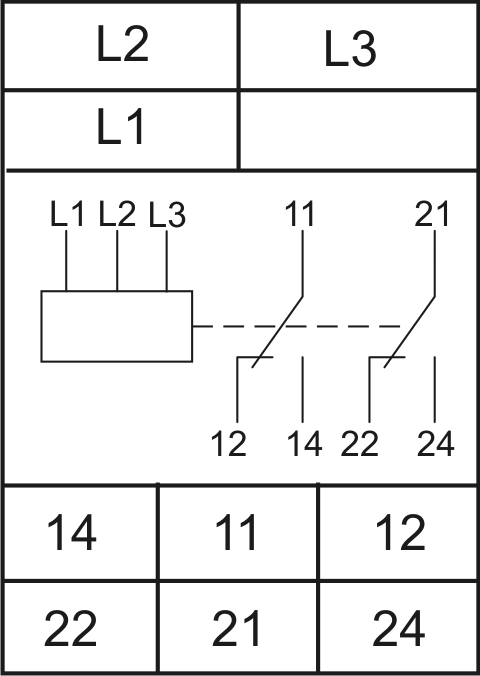

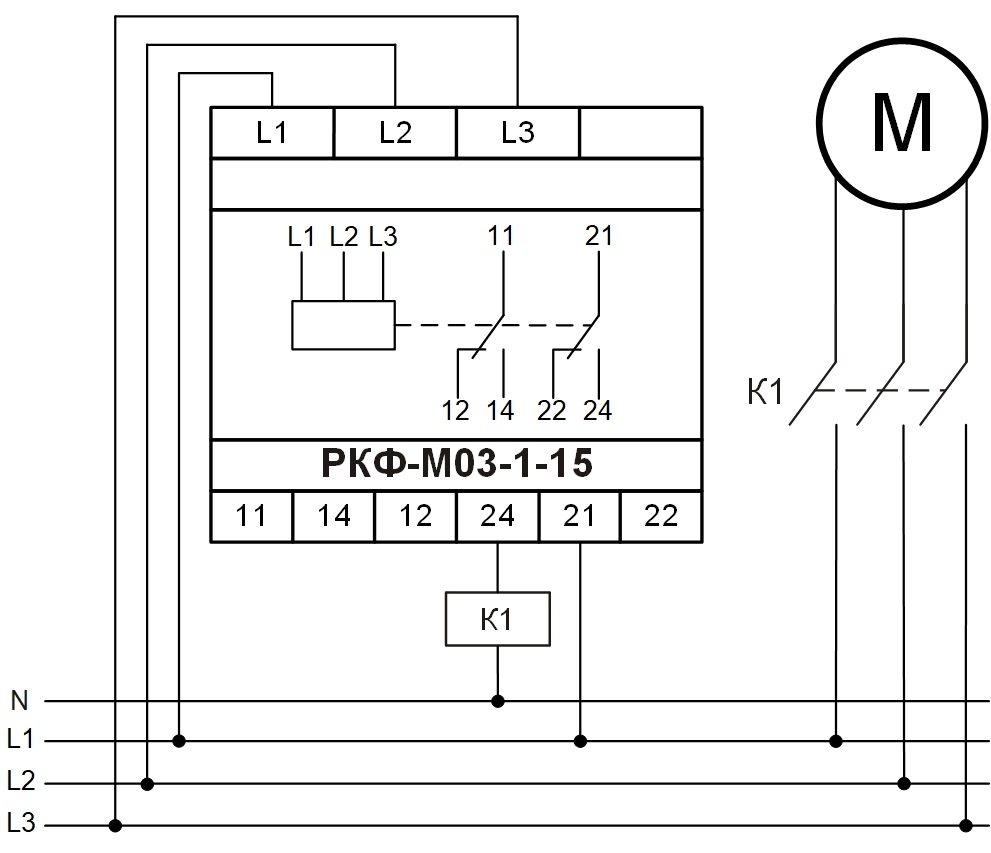

СХЕМА ПОДКЛЮЧЕНИЯ РЕЛЕ
Вариант защиты до IP40
ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
