Импульсное реле управления освещением РИО-1 (реле памяти)

СНЯТО С ПРОИЗВОДСТВА ФУНКЦИОНАЛЬНЫЙ АНАЛОГ РИО-1М
Реле импульсное РИО-1
РИО-1 АС230В УХЛ4 стандарт
1502.00 руб. с НДС

спец.изделие
1602.00 руб. с НДС

ФОТО применения  импульсных реле для управления светом в детском саду, в щитах производства компании ООО "04кВ"

Применение импульсных реле РИО-1

Наглядный пример работы импульсных реле для управления освещением в щитах производства KonstArtStudio

  • Управление освещением из нескольких мест; - в коридоре, на лестнице, во всем доме и т.п.
  • Возможна работа с датчиком движения (включение по датчику, выключение по кнопке или по времени *)
  • Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
  • Комфорт управления - одним выключателем можно включить и выключить все осветительные приборы
  • Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
  • Технология синхронной коммутации контактов
* - функция доступна в реле выпуска с 01.2016г.

НАЗНАЧЕНИЕ РЕЛЕ
 Импульсное реле освещения РИО-1 предназначено для дистанционного включения или отключения цепей осветительных приборов. Реле обеспечивает дистанционное управления освещением в коридоре, на лестнице, этаже и т.п. с помощью параллельно соединённых кнопок с подсветкой. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.

КОНСТРУКЦИЯ РЕЛЕ
 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2
РАБОТА РЕЛЕ
 Реле не требует оперативного питания. Любая команда управления является питанием. Реле имеет три входа управления имеющие различные назначения. При поступлении команды управления на вход Y1 контакты 11-14 замыкаются. При поступлении команды управления на вход Y2 контакты 11-14 размыкаются. При поступлении команды управления на вход Y состояние контактов 11-14 последовательно меняется на противоположное. В реле использована технология синхронной коммутации контактов - «zero sync», что обеспечивает высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов производится в момент перехода сетевого напряжения через «0», что обеспечивает ограничение броска тока в момент замыкания или размыкания контактов. Эта технология продлевает срок службы ламп накаливания и галогенных ламп, а также позволяет исключить подгорание контактов встроенного исполнительного реле.

 ВНИМАНИЕ:  В конструкции изделия применено поляризованное электромагнитное реле с двумя устойчивыми состояниями. Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.
 Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РИО-1
Параметр Ед.изм. РИО-1 AC230В РИО-1 AC100В РИО-1 АDC24В
Питание
В

АС230 ± 10%

АС100 ± 10%

АСDC24 ± 10%

Минимальное время подачи сигнала управления, не менее, с
с
0,3
Время во включенном состоянии (по любому входу)

не ограничено

Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y», не более

шт.
20

Количество кнопочных выключателей с индикатором тлеющего разряда с током 1мА по входу «Y1», «Y2», не более

шт.
5
Задержка срабатывания реле, не более
с
0,25
Номинальное/максимальное коммутируемое напряжение
В
250/400

Максимальный коммутируемый ток при активной нагрузке: АС250В(АС1)/DC30В(DC1)

А
16
Максимальный коммутируемый ток (<4с при скважности 10)
А
30
Максимальная нагрузка лампами накаливания
Вт
2000

Максимальная нагрузка люминесцентными лампами (некомпенсированная) cosφ=0.5

шт.
25х35Вт
13х65Вт
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)
ВА/Вт
4000/480
Минимальная коммутируемая мощность (100В/5мA)
мВт
500
Электрическая прочность (питание - контакты) (50Гц - 1мин) В AC2000
Механическая износостойкость, не менее
циклов
10х106
Электрическая износостойкость, не менее
циклов
100000
Максимальная частота коммутаций, не более
комм./ч
600
Присоединение


0,35 ÷ 2,5 мм2

Количество и тип контактов

1 замыкающий
Диапазон рабочих температур
0C
-25.....+55
Температура хранения
0C
-40....+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)   уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)   уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96   IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Относительная влажность воздуха
%
до 80 (при 250C)
Рабочее положение в пространстве

произвольное
Режим работы

круглосуточный
Габаритные размеры
мм
18х93х62
Масса
кг
0,08

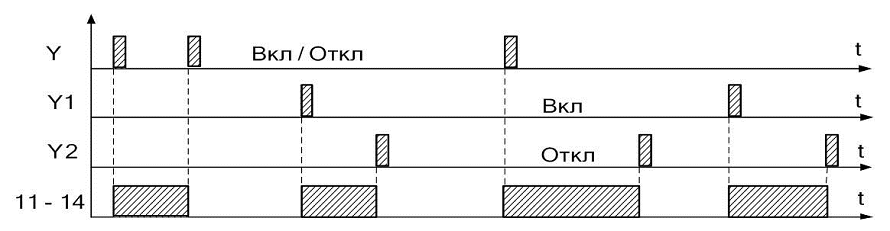

ДИАГРАММА РАБОТЫ РЕЛЕ
Диаграмма работы РИО-1

СХЕМЫ ПОДКЛЮЧЕНИЯ РЕЛЕ

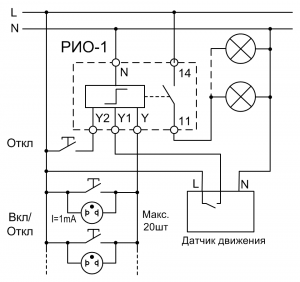

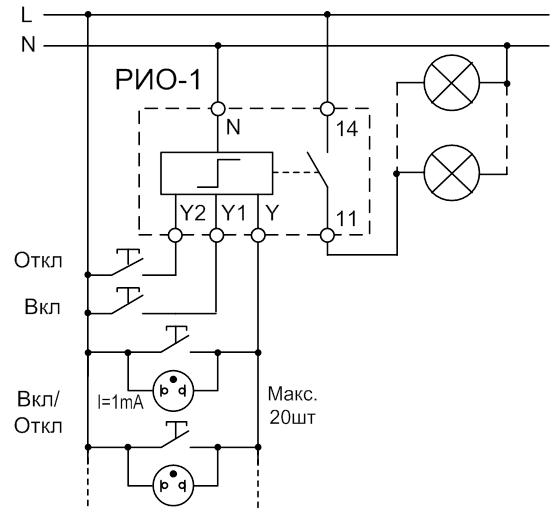

Схема подключени РИО-1        RIO-1

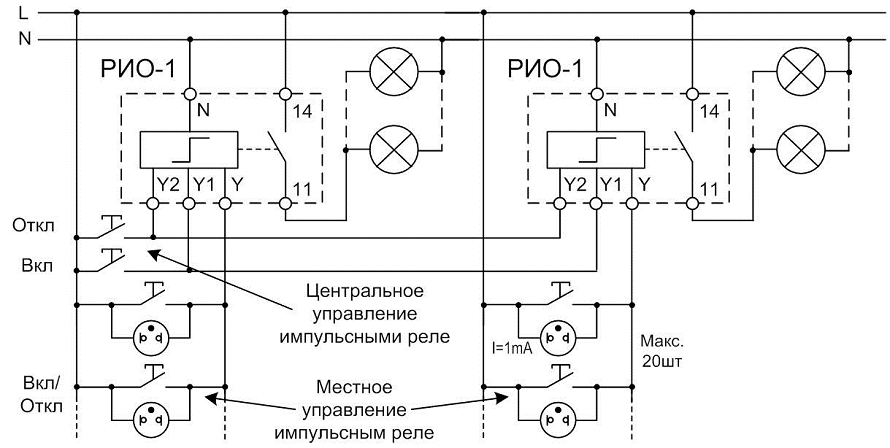

Схема подключения РИО-1 (2)

Местное, центральное управление несколькими импульсными реле.
Каждым импульсным реле управляют с места при помощи кнопок (местное управление); каждым уровнем или комплектом импульсных реле управляют одновременно с соответствующего места (центральное управление).

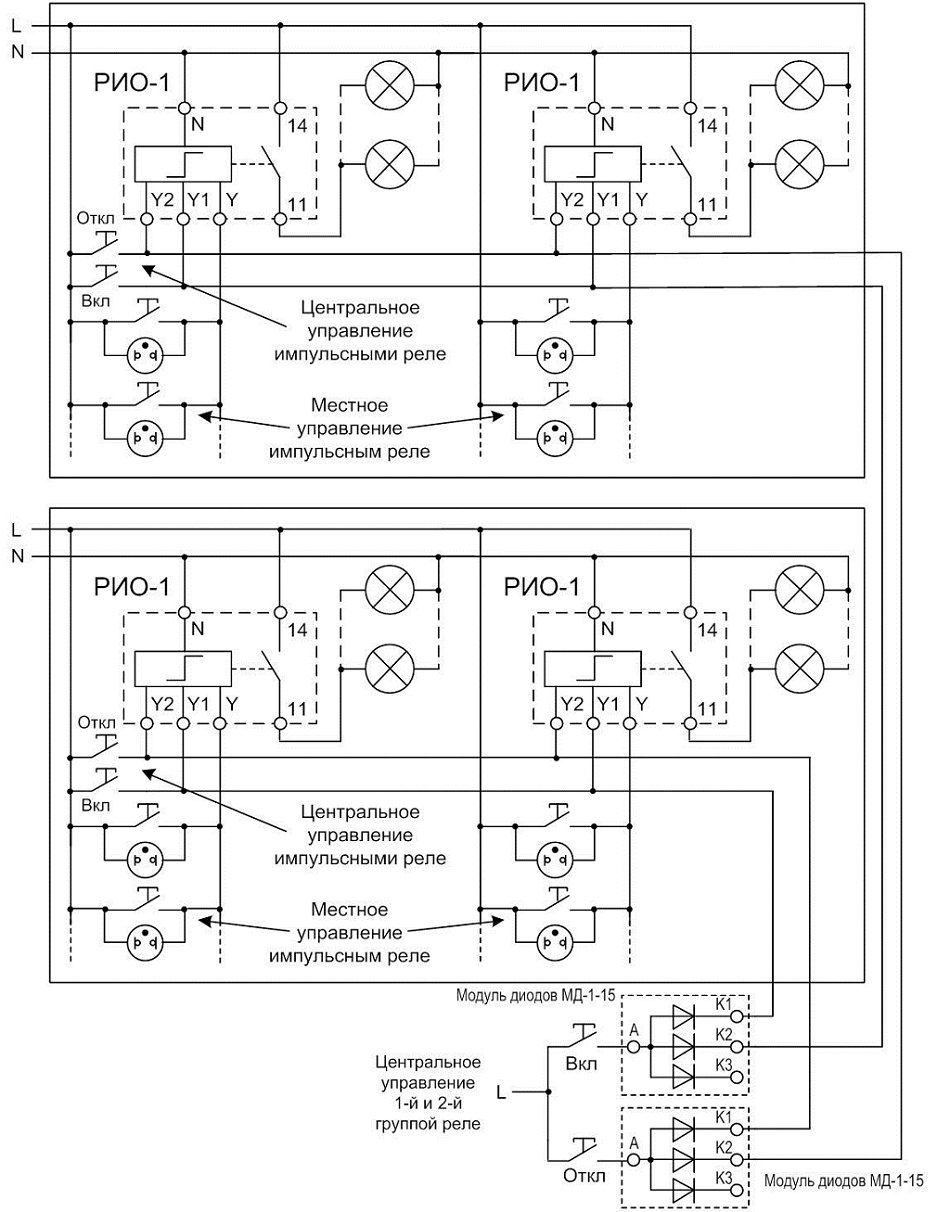

Схема подключения РИО-1 (3)

Местное, центральное, центральное многоуровневое управление.
Каждым импульсным реле управляют с места при помощи кнопок (местное управление); каждым уровнем или комплектом импульсных реле управляют одновременно с соответствующего места (центральное управление); всеми уровнями одновременно управляют одной командой с одного места (центральное многоуровневое управление).

Вариант защиты до IP40
Вариант защиты до IP40

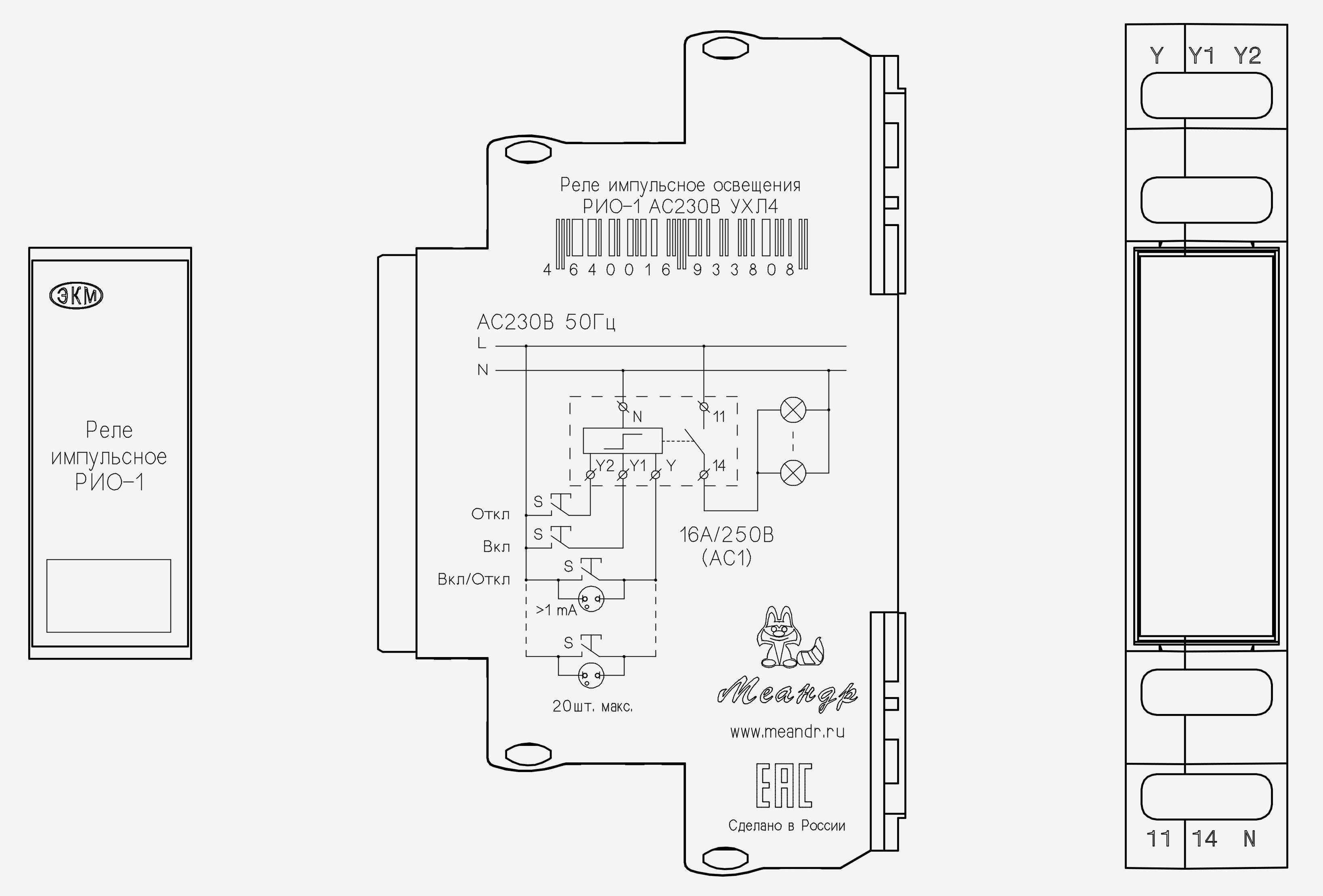

ГАБАРИТНЫЕ РАЗМЕРЫ РЕЛЕ
Габаритные размеры реле контроля фаз ЕЛ-11М-15
ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть
Форум и обсуждения  -  здесь
Наименование
Заказной код
(артикул)
Файл для скачивания
(паспорт)
Дата файла
РИО-1 АС230В УХЛ4 4640016933808  Скачать v10.02.2016
РИО-1 АСDС24В УХЛ4 4640016936137



Русский
