Устройства защиты многофункциональные УЗМ-50 и УЗМ-51 нагрузка 63А

Устройство защиты УЗМ-50

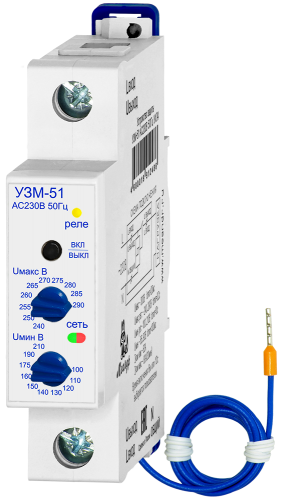

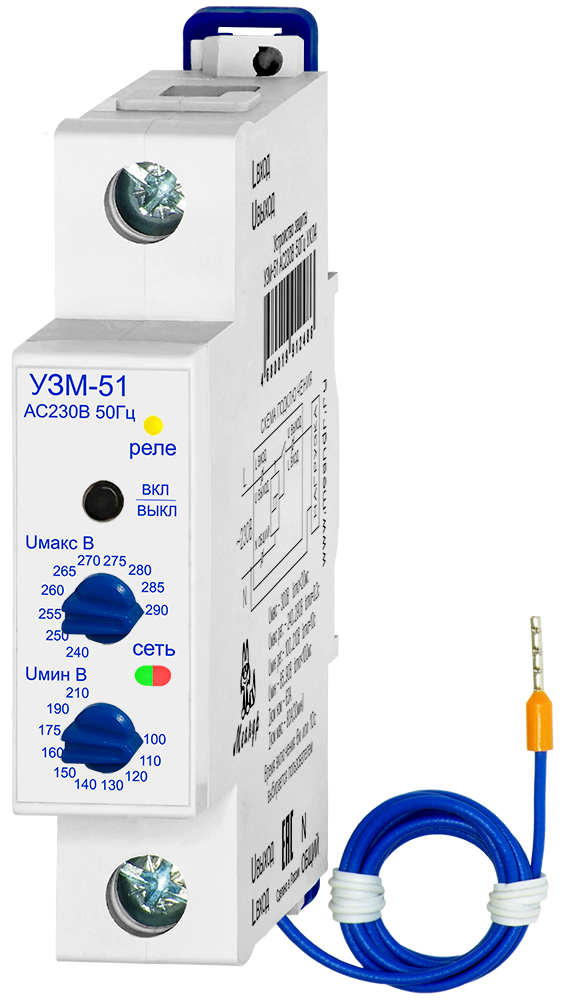

Устройство защиты УЗМ-51
УЗМ-51 УХЛ4 стандарт
2830.00 руб. с НДС

УЗМ-51 УХЛ2 спец.
3905.00 руб. с НДС

УЗМ-50 УХЛ4
стандарт
2426.00 руб. с НДС

УЗМ-50 УХЛ2 спец.
3348.00 руб. с НДС

Для более надёжной защиты рекомендуется применять ПРОТИВОПОЖАРНОЕ УЗДП-63М, оно выполняет те-же основные функции, что и УЗМ-50, УЗМ-51, и в дополнение, защищает от дуговых разрядов и искрения в электропроводке (см. - http://meandr.ru/uzm-50md)

Около двух десятков лет прошло с момента изобретения и начала производства первых устройств обнаружения дуговых разрядов и искрения в электропроводке AFCI (Устройство-прерыватель дугового разряда). Применение этих приборов позволяет обнаружить искрение в электропроводке на начальном этапе развития аварийного процесса и обесточить повреждённый участок домашней сети и, тем самым, предупредить воспламенение окружающих предметов и пожар в доме.

Насколько эффективны AFCI? Действительно-ли они способны уменьшить количество пожаров из-за искрения в электропроводке? На эти вопросы попыталась ответить NEMA (Национальная ассоциация производителей электрооборудования США). Недавно на сайте NEMA - www.afcisafety.org  была опубликована статья "ВАЖНОСТЬ ПРИМЕНЕНИЯ ТЕХНОЛОГИИ ОТКЛЮЧЕНИЯ ЦЕПИ ПРИ ОБНАРУЖЕНИИ ИСКРЕНИЯ" - "THE IMPORTANCE OF ARC FAULT CIRCUIT INTERRUPTER TECHNOLOGY" - http://www.afcisafety.org/

В этой статье впервые сделана попытка, на основе анализа статистических данных о причинах пожаров в США с 2002 по 2009 годы - годы начала массового внедрения AFCI в жилых домах страны, сделать вывод об эффективности технологии AFCI для предупреждения пожаров в жилых домах.
Вот перевод этой статьи -   http://узис-узм.рф/2017/05/02/

Видео работы УЗМ-50М при обрыве нуля

УЗМ-51:
  • Регулируемые пользователем верхний и нижний пороги срабатывания: 240-290В и 210-100В
  • Номинальный ток нагрузки 63А/250В (14кВт)
  • Максимальный ток нагрузки 80А/250В (18кВт) - 5мин
  • Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
  • Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»™
  • Функция дистанционного управления (контактор)
  • Фиксированная программируемая задержка повторного включения АПВ - 10 секунд или 6 минут
  • Ширина корпуса - 18мм
  • Рекомендуемые пороги для УЗМ-51 (175 ... 265В)
УЗМ-50:
  • Номинальный ток нагрузки 63А/250В (14кВт)
  • Максимальный ток нагрузки 80А/250В (18кВт) - 5мин
  • Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0.2с и >300В/20мс
  • Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс
  • Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
  • Подключение нагрузки при переходе сетевого напряжения через ноль
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство защиты многофункциональное УЗМ предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия скачков напряжения, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.
Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

   КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство представляют собой реле контроля напряжения с мощным электромагнитным реле на выходе. Устройство устанавливается на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50см, для подключения к нейтральной шине. На лицевой панели УЗМ расположены два индикатора – двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ВКЛ/ОТКЛ» ручного управления.

ВНИМАНИЕ: Момент затяжки винтового соединения не должен превышать 2,8 Нм.

РАБОТА УСТРОЙСТВА
ВНИМАНИЕ: Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).
Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ.
После подачи напряжения питания устройство выдерживает время готовности 5 секунд при этом индикация не работает, затем зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигаются зелёный и жёлтый индикаторы. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ОТКЛ». После аварийного отключения, включение реле происходит автоматически при восстановлении сетевого напряжения до нормального через время включения 10 секунд или 6 минут.
При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку.
В рабочем режиме устройство контролирует напряжение питающей сети.

Двухцветная индикация работает в различных режимах:
  • Если напряжение приближается к верхнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы, происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный постоянно горит. При возврате напряжения в норму начинается отсчёт выдержки времени повторного включения при этом зелёный индикатор начинает мигать (если во время отсчёта времени произойдёт выход напряжения за допустимые пределы, время повторного включения сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения.
  • Если напряжение приближается к нижнему порогу отключения начинает мерцать красный индикатор и при выходе напряжения за допустимые пределы начинается отсчёт времени задержки отключения, при этом красный индикатор начинает мигать, после окончания отсчёта времени происходит отключение нагрузки от сети, при этом жёлтый индикатор выключается, а красный загорается каждые 2 секунды. При возврате напряжения в норму начинается отсчёт выдержки времени включения, при этом зелёный индикатор начинает мигать (если во время отсчёта времени снова произойдёт выход напряжения за допустимые пределы, отсчёт времени сбрасывается) после окончания отсчёта времени нагрузка подключается к сети питающего напряжения.
  • Если принудительно отключили нагрузку от сети нажатием кнопки «ВКЛ/ОТКЛ» двухцветная индикация указывает на это поочерёдным включением красного и зелёного индикатора. Повторное нажатие кнопки «ВКЛ/ОТКЛ» возвращает изделие в рабочий режим.
ВНИМАНИЕ: Если отключили нагрузку кнопкой «ВКЛ/ОТКЛ» устройство остаётся в выключенном состоянии так же после отключения и повторного включения напряжения питания. Включить реле можно только повторным нажатием кнопки «ВКЛ/ОТКЛ» (удерживать 2 секунды)!

Пользователь самостоятельно может изменить задержку времени включения (10с или 6м) для этого:
  • Вручную кнопкой «ВКЛ/ОТКЛ» выключить внутреннее реле.
  • Затем нажать и удерживать кнопку «ВКЛ/ОТКЛ» (индикатор «норма-авария» погаснет) до тех пор пока индикатор не начнёт мигать. Если индикатор мигает зелёным цветом то время t1 установлено 10 секунд, если красным то время t1 установлено 6 минут.
  • Отпустить кнопку «ВКЛ/ОТКЛ».
  • Нажать кнопку «ВКЛ/ОТКЛ» ещё раз для перехода в рабочий режим и включения реле.

ВНИМАНИЕ: При срабатывании устройства разрывается только фазный провод!
Технические характеристики изделия представлены в таблице. Схема подключения приведена на корпусе изделия и рисунке ниже.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗМ-50
Параметр
Ед.изм.
УЗМ-50
УЗМ-51
Параметры защиты
Порог отключения нагрузки при повышении напряжения, Uверх
В
270
240, 250, 255, 260, 265, 270, 275, 280, 285, 290 ±3
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.
В
300 ± 15
300 ± 5В
Порог отключения нагрузки при снижении напряжения, Uниз
В
155
210, 190, 175, 160, 150, 140, 130, 120, 110, 100 ±3
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр
В
130 ± 10
80 ± 10В
Гистерезис возврата верхнего и нижнего порога
%
3
Питание
Номинальное напряжение питания
В
230
Частота напряжения питания
Гц
50
Максимальное напряжение питания
В
440
Потребляемая мощность, не более
Вт
1,5
Потребление электроэнергии Вт*ч 1,5
Коммутирующая способность контактов
Номинальный ток нагрузки АС1 (активная)
А
63
Номинальная мощность нагрузки (при AC230В)
кВт
14,5
Максимальный ток нагрузки (5мин) А 80
Максимальная мощность нагрузки (5мин)

Максимальная мощность нагрузки (АС1 250В) кВт 18,4 15,7
Ток перегрузки/время воздействия, без сваривания контактов А/мс 3000/10
Ток короткого замыкания без разрушения
А
6000
Пороги напряжения U> Uверх.кр U> Uверх. U< U низ. U< U низ.кр
Время отключения нагрузки 0,02 с 0,1 с 10 с 0,5 с
Технические данные
Задержка включения/повторного включения, выбирается пользователем

6мин/10с
Задержка ускоренного отключения по верхнему критическому порогу
мс
20
Задержка ускоренного отключения по нижнему критическому порогу
мс
100
Задержка отключения при повышении напряжения выше верхнего порога
с
0,2
Задержка отключения при снижении напряжения ниже нижнего порога
с
10
Диапазон рабочих температур (по исполнениям)
0С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения 0С -40...+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
  уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
  уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)   УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96   IP40/IP0
Степень загрязнения в соответствии с ГОСТ 9920-89   2
Виброустойчивость g 4
Ударопрочность g 6
Максимальная механическая износостойкость   1*106
Максимальная электрическая износостойкость   1*105
Сечение подключаемых проводников мм² 0.5-33 (20-4 AWG)
Момент затяжки винтового соединения клеммы не более Hm 2,8
Габаритные размеры мм 18х83х68,5
Масса, не более
кг
0,12
0,12
Срок службы, не менее (на изделия выпущенные после 2015 г.)
лет
10

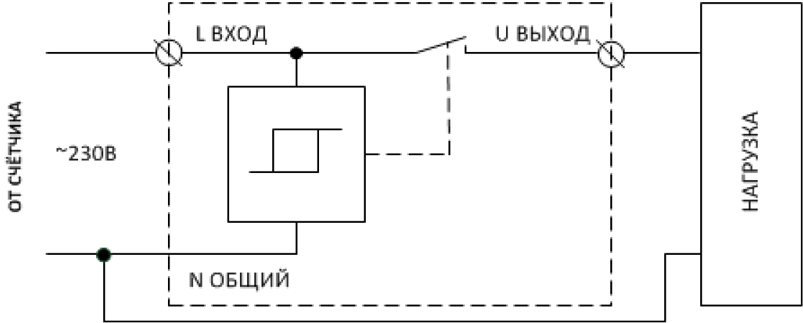

СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА УЗМ-50

Схема подключения УЗМ-50


СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА УЗМ-51

Схема подключения УЗМ с АВД         Схема подключения УЗМ с АВ1Р + УЗО

Вариант защиты до IP40
Вариант защиты до IP40

ГАБАРИТНЫЕ РАЗМЕРЫ УЗМ-50, УЗМ-51
Габаритные размеры УЗМ-50

ТУ 3425-003-31928807-2014
Сертификат соответствия EAC: смотреть

Наименование
Заказной код
(артикул)
Наименование файла
Файл для скачивания Дата файла

УЗМ-51 УХЛ4
УЗМ-51 УХЛ2

4680019912486
4680019912516

Руководство по эксплуатации .PDF  Скачать v04 10.22

УЗМ-50 УХЛ4
УЗМ-50 УХЛ2

4680019912264
4680019912271

Руководство по эксплуатации .PDF  Скачать v08 10.22
